本實用新型涉及鑄錠技術領域，特別是一種大型鋼錠VC澆注坑清理裝置。

背景技術：
：

鋼錠在VC澆注坑澆注后需要在鋼錠冒口補加大量保溫劑和發熱劑，這些保溫劑和發熱劑加入鋼水后，會產生大量煙塵，這些煙塵最終大部分落入到VC澆注坑，在下次澆注鋼錠前必須要先清理干凈VC澆注坑中的這些煙塵。以往清理這些煙塵時，都是通過工人人工操作，利用生產車間現有的氬氣管對VC澆注坑進行清掃，然而澆注大型鋼錠后加入的保溫劑和發熱劑數量更多，產生的煙塵也更多，在清理落入到VC澆注坑的這些煙塵時操作工人的工作量非常大、非常辛苦，清理效果也不理想，而且站在四五米深的VC澆注坑邊緣進行清理操作時也有一定的危險性，面對這些臟累差的工作狀況，操作工人往往苦不堪言。怎樣來改善這一現狀顯得頗為緊迫和重要。

技術實現要素：
：

為了解決上述問題，本實用新型提供了一種VC坑清理裝置。

本實用新型解決其技術問題所采用的技術方案：

一種VC坑清理裝置，包括VC坑、天車以及天車下端的吊鉤，所述吊鉤上掛有環形清掃器，所述環形清掃器包括橫向鋼管、縱向鋼管、延伸鋼管和環型鋼管，將環型鋼管四等分，在等分點分別沿圓心方向焊接延伸鋼管，所述縱向鋼管垂直于環型鋼管所在的平面與延伸鋼管焊接，所述橫向鋼管沿水平方向與縱向鋼管焊接，并交匯在一處，在交匯處設有進氣管，所述環型鋼管上設有若干氣孔。

所述環形清掃器上設有吊環。

所述吊鉤通過鋼絲繩或者鏈條與環形清掃器的吊環連接。

所述環形鋼管的均分點通過拉筋與縱向鋼管的上端相連，相鄰的橫向鋼管之間均設有拉筋。

由于采用如上所述的技術方案，本實用新型具有如下優越性：

本實用新型所述的一種VC坑清理裝置，只需要操作工人控制天車，接通壓縮空氣就可以輕松清掃VC坑中的灰塵，無需人工清理，既提高了工作效率，又減輕了員工的工作強度，同時，危險性也大大降低。

附圖說明：

圖1是本實用新型的結構示意圖；

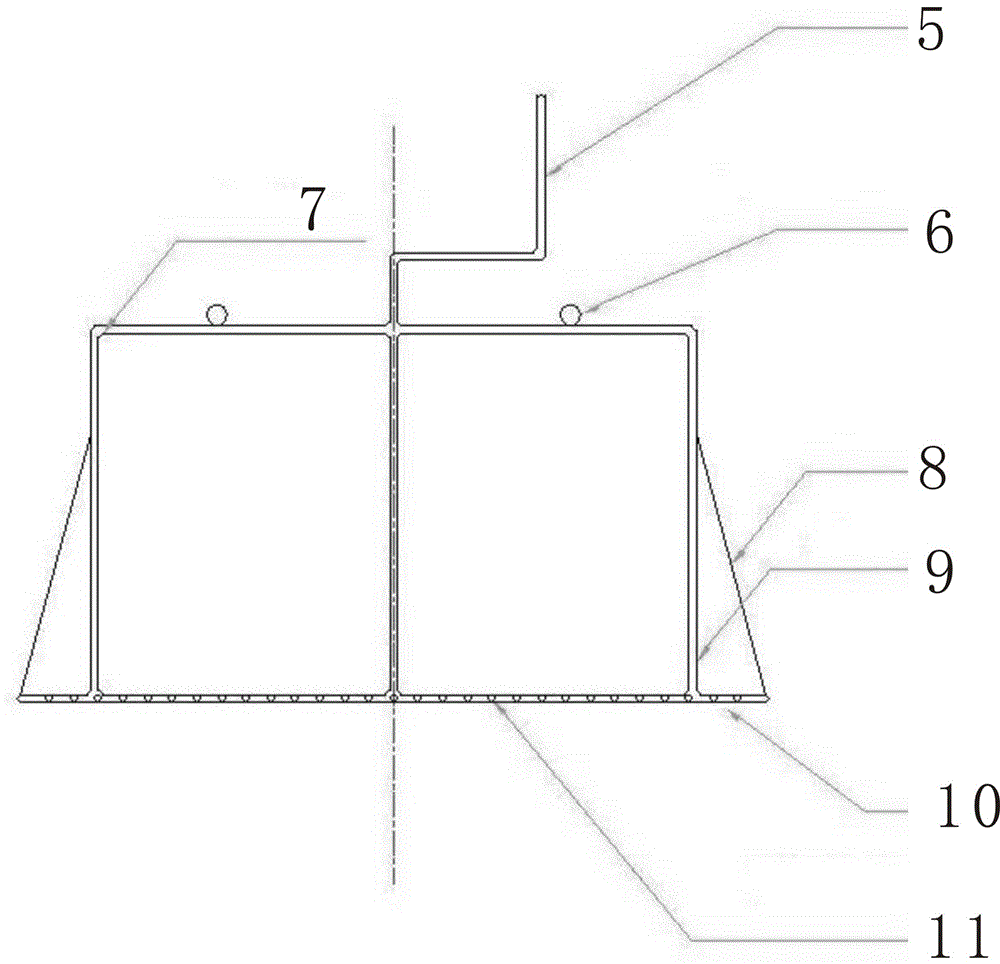

圖2是本實用新型環形清掃器的主視圖；

圖3是本實用新型環形清掃器的俯視圖；

圖4是環型鋼管上氣孔的放大圖；

其中：1、天車；2、吊鉤；3、VC坑；4、環形清掃器；5、進氣管；6、吊環；7、橫向鋼管；8、拉筋；9、縱向鋼管；10、延伸鋼管；11、環型鋼管；12、氣孔。

具體實施方式：

通過下面的實施例可以更詳細的解釋本實用新型，公開本實用新型的目的旨在保護本實用新型范圍內的一切變化和改進，本實用新型并不局限于下面的實施例；

結合附圖所述的一種VC坑清理裝置，包括VC坑3、天車1以及天車1下端的吊鉤2，所述吊鉤2上掛有環形清掃器4，所述環形清掃器4包括橫向鋼管7、縱向鋼管9、延伸鋼管10和環型鋼管11，將環型鋼管11四等分，在等分點分別沿圓心方向焊接延伸鋼管10，所述縱向鋼管9垂直于環型鋼管11所在的平面與延伸鋼管10焊接，所述橫向鋼管7沿水平方向與縱向鋼管9焊接，并交匯在一處，在交匯處設有進氣管5，所述環型鋼管11上設有若干氣孔12。

所述環形清掃器4上設有吊環6。

所述吊鉤2通過鋼絲繩或者鏈條與環形清掃器4的吊環6連接。

所述環形鋼管11的均分點通過拉筋8與縱向鋼管9的上端相連，相鄰的橫向鋼管7之間均設有拉筋8。

工作時，天車1將環形清掃器4吊至VC坑3中，在進氣管5處用軟膠管連接上高壓風管控制閥門，開啟高壓風管控制閥，高壓風經過軟膠管依次進入進氣管5、橫向鋼管7、縱向鋼管9、延伸鋼管10和環型鋼管11，最后從直徑4mm的圓孔吹出，清掃VC澆注坑3內壁，通過天車1上下移動完成整個內壁的清掃。

以上內容中未細述部份為現有技術，故未做細述。
