本實用新型涉及一種馬弗罐。

背景技術：

馬弗罐是連續式鋼帶光亮熱處理生產線加熱爐的爐膛，它的作用是形成密封環境并輻射熱量使鋼帶達到一定臨界溫度并在保護氣氛中完成退火或固溶處理。目前的馬弗罐材質主要采用耐熱鋼，結構形式包含橢圓、圓形、菱形、平底上圓弧等，寬度以小于1000mm為主。由于馬弗罐最高使用溫度達到1100℃，雖然普遍使用310S耐熱鋼能滿足這一要求，但是涉及馬弗罐結構形式及支撐固定方式差異，在高溫容易發生熱膨脹產生變形、撕裂、甚至燒穿孔。維修更換馬弗罐需停產幾天甚至幾周，影響正常生產，費用比較高，給企業造成很大的經濟損失。

因此，應該提供一種新的技術方案解決上述問題。

技術實現要素：

本實用新型的目的是：提供一種馬弗罐。

為實現上述目的，本實用新型采用的技術方案是：

一種馬弗罐，包括馬弗罐本體，馬弗罐本體上表面和下表面設有加強層，上表面和下表面的加強層外均設有散熱翅片，馬弗罐本體內設有水冷熱交換器組，馬弗罐本體上設有連接水冷熱交換器組的進水口和出水口。

水冷熱交換器組包括分別與進水口和出水口連接的集流管道，集流管道之間通過連接主管道連接上層水管道組，連接主管兩側對稱的連接有連接彎管，連接彎管之間通過連接次管道連接下層水管道組。

連接彎管與馬弗罐本體內壁的弧度一致。

上層水管道組和下層水管道組的水管道之間連接有加強筋。

在上述技術方案中，與現有技術相比所達到的優點是：在馬弗罐本體的上下表面均設有加強層，可增強馬弗罐本體的強度，且在加強層外增加了散熱翅片，使得增加了馬弗罐本體的上表面和下表面的散熱效率；在馬弗罐本體內的上部和下部均增加了水冷熱交換器，加快了馬弗罐本體的降溫速度，使得馬弗罐本體內溫度得到及時的降低，而連接上下水冷熱交換器的連接彎管為與馬弗罐本體內壁弧度一致，使得不影響馬弗罐本體內部空間；水管道之間的加強筋可對水管道之間起加強連接，加強固定的作用。

附圖說明

附圖1為本實用新型實施例一的結構示意圖。

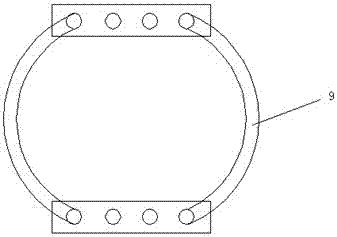

附圖2為本實用新型實施例一的水冷熱交換器組的側視圖。

附圖3為本實用新型實施例一的上層水管道組的俯視圖。

以上附圖中：1-馬弗罐本體，2-加強層，3-散熱翅片，4-進水口，5-出水口，6-集流管道，7-連接主管道，8上層水管道組，9-連接彎管，10-連接次管道，11-下層水管道組，12-加強筋。

具體實施方式

下面結合附圖及實施例對本實用新型作進一步描述。

實施例一：

如圖1至圖3所示，本實用新型一種馬弗罐，包括馬弗罐本體1，馬弗罐本體1上表面和下表面設有加強層2，上表面和下表面的加強層2外均設有散熱翅片3，馬弗罐本體1內設有水冷熱交換器組，馬弗罐本體上1設有連接水冷熱交換器組的進水口4和出水口5。

水冷熱交換器組包括分別與進水口4和出水口5連接的集流管道6，集流管道6之間通過連接主管道7連接上層水管道組8，連接主管7兩側對稱的連接有連接彎管9，連接彎管9之間通過連接次管道10連接下層水管道組11。

連接彎管9與馬弗罐本體1內壁的弧度一致。

上層水管道組8和下層水管道組11的水管道之間連接有加強筋12。

在上述技術方案中，與現有技術相比所達到的優點是：在馬弗罐本體1的上下表面均設有加強層2，可增強馬弗罐本體1的強度，且在加強層2外增加了散熱翅片3，使得增加了馬弗罐本體1的上表面和下表面的散熱效率；在馬弗罐本體1內的上部和下部均增加了水冷熱交換器，加快了馬弗罐本體1的降溫速度，使得馬弗罐本體1內溫度得到及時的降低，而連接上下水冷熱交換器的連接彎管11為與馬弗罐本體1內壁弧度一致，使得不影響馬弗罐本體1內部空間；水管道之間的加強筋12可對水管道之間起加強連接，加強固定的作用。

上述實施例只為說明本實用新型的技術構思及特點，其目的在于讓熟悉此項技術的人士能夠了解本實用新型的內容并據以實施，并不能以此限制本實用新型的保護范圍。凡根據本實用新型精神實質所作的等效變化或修飾，都應涵蓋在本實用新型的保護范圍之內。
