本發明涉及自動化設備技術領域；尤其是一種手機金屬壓鑄件去批鋒自動化柔性系統及其控制方法。

背景技術：

所謂的“批鋒”就是手機金屬壓鑄件在加工完成后在制品的棱角、邊緣等部位出現的諸如毛刺、尖頭、銳角等；批鋒產生的原因有很多：機械切削加工過程中材料塑性變形而產生批鋒；壓鑄時鎖模力不夠，會在分模面處產生飛邊；模具工作帶硬度不夠或軟硬不均勻以及表面光潔度不夠都可能導致零件表面存在批鋒；外界雜物及空氣塵埃吸附。批鋒的存在會對產品帶來諸多危害：批鋒影響產品的外觀質量和尺寸精度；批鋒可能會割破、刺穿其他物體；批鋒影響后續機加工的工藝基準和測量基準；批鋒影響裝配效率；對存在批鋒的零件進行表面處理，會影響零件表面處理質量。常見的去批鋒方法為：人工去批鋒、刷子去批鋒、振動光飾去批鋒、磁力研磨去批鋒、超聲波去批鋒、激光去批鋒。人工去批鋒是最普通、最傳統的方法之一，適用于去除精度要求不高零件表面的批鋒。這種方法需要聘用大量的工人，導致高昂的用工成本，而且生產效率低，去批鋒質量不穩定。刷子去批鋒具有操作簡單、移動方便、成本低等特點得到廣泛應用。振動光飾去批鋒方法具有操作簡單、生產效率高、磨料來源廣、用途廣泛，可以加工黑色金屬、有色金屬，甚至可以加工塑料及加工質量穩定等特點。磁力研磨去批鋒可對旋轉體內外表面、平板類零件、齒輪輪齒、復雜型面等進行研磨加工；對清理印刷電路板上的毛刺也能收到較好效果。激光去批鋒主要應用于對于精度要求很高的集成電路和大規模集成電路等電子元件，質量好，精度高。超聲波去批鋒是利用它所產生的高頻振動清除金屬零件表面的批鋒的，適用于小而精密零件的去批鋒加工。

目前市場上去批鋒的自動化裝備處理對象一般是機械零件，很少有專門針對手機金屬壓鑄件的自動化去批鋒設備。手機金屬壓鑄件去批鋒是手機制造行業的一個痛點，企業需要幾十甚至上百位工人對手機金屬壓鑄件進行去批鋒作業，市面上缺少專門針對手機金屬壓鑄件的去批鋒自動化設備，企業迫切的希望該類產品的出現。

技術實現要素：

本發明解決的技術問題之一在于提供一種手機金屬壓鑄件去批鋒自動化柔性系統；實現自動的去批鋒處理。

本發明解決的技術問題之二在于提供一種手機金屬壓鑄件去批鋒自動化柔性系統的控制方法；實現自動去批鋒的后臺生產的管理與數據庫的管理，實現對工件上指定點的位置去批鋒。

本發明解決上述技術問題之一的技術方案是：

所述的系統包括去批鋒加工設備、上下料系統、控制系統和生產管理系統；

所述的去批鋒加工設備可以帶動待去批鋒件進行三維立體運動，對待去批鋒件產生磨削，去除待去批鋒件上的批鋒；

所述的上下料系統將需要加工的待去批鋒件自動的送入去批鋒加工設備中，當加工完后，自動地將加工完的工件放入成品處；

所述的控制系統負責控制去批鋒加工設備的加工路線和加工過程，控制待去批鋒件的上、下料；同時，將加工完的相關生產數據存儲于生產管理系統的數據庫中；

所述的生產管理系統由數據庫系統、管理軟件和客戶端三部分組成，去批鋒的加工數據實時寫入數據庫，管理人員可以對去批鋒的過程以及完成情況進行實時查詢；所述的數據庫系統負責存儲待去批鋒件的形狀、材料、毛刺部位和大小等參數，存儲生產加工計劃以及加工完的生產數據。

去批鋒加工設備包括工件夾持部、工作臺面和立體運動部構成；所述的立體運動部包括立體框架、z軸運動件、y軸運動件和x軸運動件組成；

立體框架支撐z軸運動件、y軸運動件和x軸運動件；

x軸運動件由一對水平放置的導軌和驅動電機構成；導軌上可移動式設置工件夾持部；在驅動電機的驅動下實現工件夾持部x軸方向的運動；

y軸運動件由一對水平放置的導軌和驅動電機構成；所述的y軸運動件的導軌與x軸運動件的導軌垂直；導軌在驅動電機的驅動下實現x軸運動件y軸方向的運動；

z軸運動件由垂直水平x軸運動件和y軸運動件構成的平面放置的導軌和驅動電機構成；導軌在驅動電機的驅動下實現x軸運動件和y軸運動件在z軸方向的運動；

所述的工件夾持部用于夾持待去批鋒件；

工作臺面可以沿著x軸運動件和y軸運動件構成的平面移動；實現將待去批鋒件置于工件夾持部下方，承接上下料系統提供的待去批鋒件，將去批鋒完成的工件置于上下料系統可下料位置。

所述的上下料系統由水平設置的第一導軌、一對垂直第一導軌的第二導軌和設置在垂直導軌上的第三導軌構成；

所述的第二導軌可以在電機的驅動下沿著第一導軌移動；

所述的第三導軌垂直于第一導軌和第二導軌構成的平面；兩第三導軌設置在第一導軌和第二導軌構成的平面的同一側；并可以在電機的驅動下沿著第二導軌移動；

所述的第三導軌上設置有吸盤；吸盤在電機驅動下可以在沿著第三導軌移動；兩吸盤分別用于吸取待去批鋒件和去批鋒的工件。

所述的控制系統采用pc+運動控制卡組成控制系統硬件平臺，運動控制卡可以選用各運動控制卡公司成型的產品；運動控制卡負責實現插補計算、位置控制、速度控制等實時任務；pc機負責實現譯碼、軌跡計算生成、運動檢測、人機交互、輔助控制等非實時任務。

所述的生產管理系統包括生產計劃管理、生產過程管理、生產統計分析、產品管理和系統維護模塊；

所述的生產計劃管理，主要負責待去批鋒件的生產計劃的錄入、修改、查詢；生產計劃的基本信息包括生產通知單號、產品編碼、產品名稱、生產產量、加工機器編號、技術要求、完成時間、操作員等信息；

所述的生產過程管理，負責及時采集和管理待去批鋒件加工過程中加工產品的生產信息；包括加工設備編號、實時加工產品產量、加工人員、合格品數量、廢品數量等信息；

所述的生產統計分析，對加工完產品的生產數據進行統計分析，形成生產日?qǐng)?bào)表、生產月報表，并可以計算人員工時等功能；

所述的產品管理，將所需要加工的產品信息進行管理，包括產品編碼、產品圖紙、加工尺寸等信息；

所述的系統維護模塊，包括產品編碼管理、數據庫系統初始化管理、生產人員基本信息管理、使用人員密碼管理等。

本發明解決上述技術問題之二的技術方案是：

所述的控制系統去批鋒流程是：

(1)控制產品上下料系統，將待去批鋒件送入到去批鋒加工設備的工作臺面；

(2)驅動去批鋒加工設備的工作臺面的平面移動，使放有待去批鋒件的工作面板運動到指定位置，等待加工；

(3)控制去批鋒加工設備中的驅動電機，使工件夾持部隨機構在z軸方向運動；通過驅動電機帶動皮帶輪，使工件夾持部隨機構在y軸方向運動；

(4)通過驅動電機帶動皮帶輪，使工件夾持部隨機構在x軸方向運動，通過控制，使工件夾持部運動到需要加工的位置上；工件夾持部上裝有毛刷，通過主電機帶動毛刷快速轉動，并與x、y、z軸的驅動電機實現四軸聯動，對在工作面板上的工件進行指定點的去批鋒工作；

(5)去批鋒工作完成后，控制去批鋒加工設備中的驅動電機，使加工好的工件從設備中退出；

(6)控制產品上下料系統，控制電機通過xyz三軸聯動，使去批鋒的工件從去批鋒加工設備中吸取出來，并放到手機壓鑄件收集箱中；

(7)如果加工任務沒有完成，重復(1)-(6)步驟；如果完成，則退出系統。

所述的生產管理系統的生產計劃管理模塊實現生產計劃的錄入、修改、查詢；

生產計劃錄入及修改：根據生產計劃，人工通過系統錄入生產計劃相關數據，包括產通知單號、產品編碼、產品名稱、生產產量、加工機器編號、技術要求、完成時間、操作員；如果輸入正確，則將這些數據存儲于數據庫中；

生產計劃查詢：當需要查詢生產計劃的時候，先輸入查詢條件，通過數據庫管理系統，將符合查詢條件的相關數據顯示出來；

所述的生產過程管理在控制系統完成加工任務后，將加工好的產品信息，包括產品編碼、設備編號、操作員、加工完成時間、數量等；直接寫入數據庫系統中；同時可以將設備狀態信息，包括上料、進料、加工、卸料、下料；完成狀態、時間存儲于數據庫中；通過數據庫系統，輸入查詢條件，可以查詢到目前為止，每個產品的加工時間、已完成加工產品數量、設備運行狀態等信息。

有益效果：本發明的實現，首先能有效提高手機金屬壓鑄件去批鋒過程的自動化程度，緩解制造業普遍面臨的招工難、用工難現狀；第二可以顯著提升去批鋒的精度與速度，保證產品質量；第三通過機器換人提高生產效率，降低勞動力成本，使手機企業在綜合成本上始終保持全球適度競爭力；第四可以大幅降低工人勞動強度，改善生產車間勞動環境。

附圖說明

下面結合附圖對本發明進一步說明：

圖1是本發明系統架構圖；

圖2是本發明去批鋒加工設備1立體圖；

圖3是本發明去批鋒加工設備1主視圖；

圖4是本發明去批鋒加工設備1俯視圖；

圖5是本發明去批鋒加工設備1側視圖；

圖6是本發明上下料系統2立體圖；

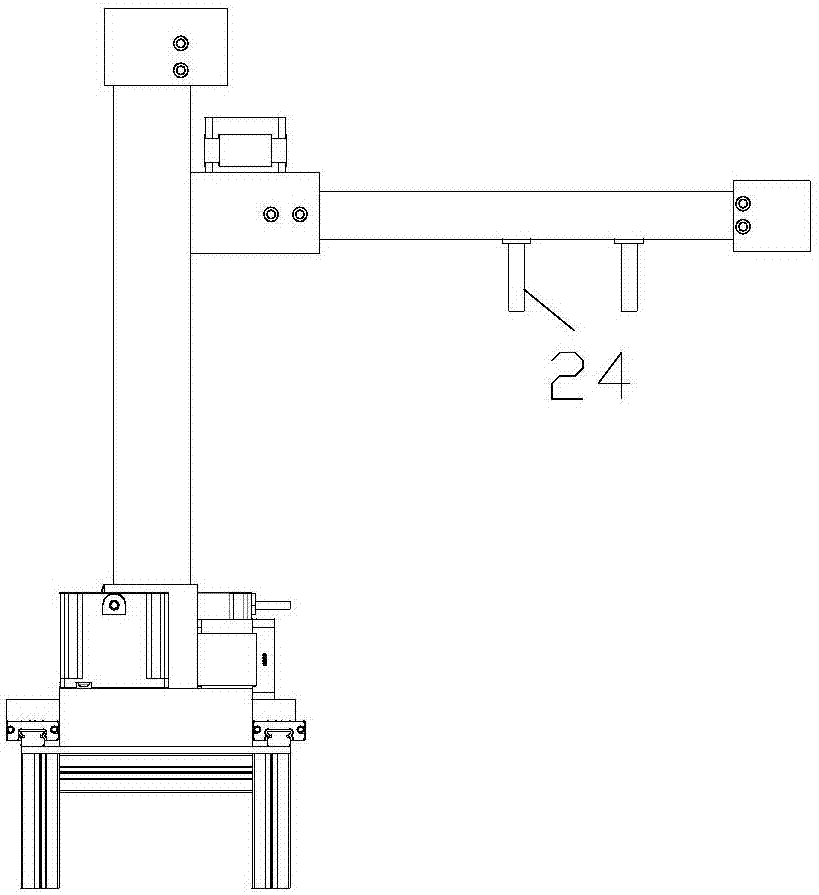

圖7是本發明上下料系統2側視圖；

圖8是本發明去批鋒加工設備1和上下料系統2總裝配圖；

圖9是本發明系統軟件框圖；

圖10是本發明生產計劃的錄入及修改流程圖；

圖11是本發明生產計劃查詢流程圖；

圖12是本發明生產過程查詢流程圖；

圖13是本發明生產統計分析流程圖；

圖14是本發明產品管理流程圖；

圖15是本發明控制系統流程圖。

具體實施方式

如圖1所示，本發明的系統包括去批鋒加工設備1、上下料系統2、控制系統和生產管理系統。去批鋒加工設備1可以帶動待去批鋒件進行三維立體運動，對待去批鋒件產生磨削，去除待去批鋒件上的批鋒。上下料系統2將需要加工的待去批鋒件自動的送入去批鋒加工設備中，當加工完后，自動地將加工完的工件放入成品處。控制系統負責控制去批鋒加工設備的加工路線和加工過程，控制待去批鋒件的上、下料；同時，將加工完的相關生產數據存儲于生產管理系統的數據庫中。生產管理系統由數據庫系統、管理軟件和客戶端三部分組成，去批鋒的加工數據實時寫入數據庫，管理人員可以對去批鋒的過程以及完成情況進行實時查詢；所述的數據庫系統負責存儲待去批鋒件的形狀、材料、毛刺部位和大小等參數，存儲生產加工計劃以及加工完的生產數據。

具體而言，去批鋒加工設備1包括工件夾持部11、工作臺面12和立體運動部構成；所述的立體運動部包括立體框架13、z軸運動件14、y軸運動件15和x軸運動件16組成；

立體框架13支撐z軸運動件14、y軸運動件15和x軸運動件16；

x軸運動件16由一對水平放置的導軌和驅動電機構成；導軌上可移動式設置工件夾持部11；在驅動電機的驅動下實現工件夾持部11x軸方向的運動；

y軸運動件15由一對水平放置的導軌和驅動電機構成；所述的y軸運動件15的導軌與x軸運動件16的導軌垂直；導軌在驅動電機的驅動下實現x軸運動件16y軸方向的運動；

z軸運動件14由垂直水平x軸運動件16和y軸運動件15構成的平面放置的導軌和驅動電機構成；導軌在驅動電機的驅動下實現x軸運動件16和y軸運動件15在z軸方向的運動；

工件夾持部11用于夾持待去批鋒件；

工作臺面12可以沿著x軸運動件16和y軸運動件15構成的平面移動；實現將待去批鋒件置于工件夾持部11下方，承接上下料系統提供的待去批鋒件，將去批鋒完成的工件置于上下料系統2可下料位置。

上下料系統2由水平設置的第一導軌21、一對垂直第一導軌21的第二導軌22和設置在垂直導軌上的第三導軌23構成；第二導軌22可以在電機的驅動下沿著第一導軌21移動；的第三導軌23垂直于第-導軌21和第二導軌22構成的平面；兩第三導軌23設置在第一導軌21和第二導軌22構成的平面的同一側；并可以在電機的驅動下沿著第二導軌22移動；的第三導軌23上設置有吸盤24；吸盤24在電機驅動下可以在沿著第三導軌23移動；吸盤24分別用于吸取待去批鋒件和去批鋒的工件。每個第三導軌23上設置的吸盤數量根據需要可以為一個或多個。

控制系統采用pc+運動控制卡組成控制系統硬件平臺，運動控制卡可以選用各運動控制卡公司成型的產品；運動控制卡負責實現插補計算、位置控制、速度控制等實時任務；pc機負責實現譯碼、軌跡計算生成、運動檢測、人機交互、輔助控制等非實時任務。

控制系統去批鋒流程是：

(1)控制產品上下料系統2，將待去批鋒件送入到去批鋒加工設備1的工作臺面12；

(2)驅動去批鋒加工設備1的工作臺面12的平面移動，使放有待去批鋒件的工作面板運動到指定位置，等待加工；

(3)控制去批鋒加工設備1中的驅動電機，使工件夾持部隨機構在z軸方向運動；通過驅動電機帶動皮帶輪，使工件夾持部11隨機構在y軸方向運動；

(4)通過驅動電機帶動皮帶輪，使工件夾持部11隨機構在x軸方向運動，通過控制，使工件夾持部11運動到需要加工的位置上；工件夾持部11上裝有毛刷，通過主電機帶動毛刷快速轉動，并與x、y、z軸的驅動電機實現四軸聯動，對在工作面板上的工件進行指定點的去批鋒工作；

(5)去批鋒工作完成后，控制去批鋒加工設備中的驅動電機，使加工好的工件從設備中退出；

(6)控制產品上下料系統2，控制電機通過xyz三軸聯動，使去批鋒的工件從去批鋒加工設備中吸取出來，并放到手機壓鑄件收集箱中；

(7)如果加工任務沒有完成，重復(1)-(6)步驟；如果完成，則退出系統。

生產管理系統包括生產計劃管理、生產過程管理、生產統計分析、產品管理和系統維護模塊；生產計劃管理，主要負責待去批鋒件的生產計劃的錄入、修改、查詢；生產計劃的基本信息包括生產通知單號、產品編碼、產品名稱、生產產量、加工機器編號、技術要求、完成時間、操作員等信息。生產過程管理，負責及時采集和管理待去批鋒件加工過程中加工產品的生產信息；包括加工設備編號、實時加工產品產量、加工人員、合格品數量、廢品數量等信息。生產統計分析，對加工完產品的生產數據進行統計分析，形成生產日?qǐng)?bào)表、生產月報表，并可以計算人員工時等功能。的產品管理，將所需要加工的產品信息進行管理，包括產品編碼、產品圖紙、加工尺寸等信息。系統維護模塊，包括產品編碼管理、數據庫系統初始化管理、生產人員基本信息管理、使用人員密碼管理等。

前述的生產管理系統的生產計劃管理模塊實現生產計劃的錄入、修改、查詢；

生產計劃錄入及修改：根據生產計劃，人工通過系統錄入生產計劃相關數據，包括產通知單號、產品編碼、產品名稱、生產產量、加工機器編號、技術要求、完成時間、操作員；如果輸入正確，則將這些數據存儲于數據庫中。

生產計劃查詢：當需要查詢生產計劃的時候，先輸入查詢條件，通過數據庫管理系統，將符合查詢條件的相關數據顯示出來。

生產過程管理在控制系統完成加工任務后，將加工好的產品信息，包括產品編碼、設備編號、操作員、加工完成時間、數量等；直接寫入數據庫系統中；同時可以將設備狀態信息，包括上料、進料、加工、卸料、下料；完成狀態、時間存儲于數據庫中；通過數據庫系統，輸入查詢條件，可以查詢到目前為止，每個產品的加工時間、已完成加工產品數量、設備運行狀態等信息。

本發明的去批鋒加工設備通過四個步進電機聯動，帶動主無刷電機做xyz三軸運動，去批鋒刷子的適用范圍，要根據零件的形狀、材料、毛刺部位和大小等因素選擇。同時主電機上的毛刷進行高速的轉動，刷子對工件產生磨削，可以去除沖壓件上的批鋒。適用于工件尺寸范圍30mm*50mm～100mm*250mm，亦可根據實際尺寸定制加工面板，柔性大。生產管理系統是基于sqlserver2008在windows平臺下開發的管理軟件，可分別運行于windows局域網不同的工作站，去批鋒的加工數據實時寫入數據庫，公司管理人員可以對去批鋒的過程以及完成情況進行實時查詢。

以上具體實施方式是對本發明的說明，并非對本發明保護范圍的限制；凡依照上述說明可得之等效變化，皆應屬于本發明的保護范圍。
