本發明涉及鎂基復合材料氣壓浸滲成形技術領域，具體地說，涉及一種翻轉式真空壓力近凈成型鎂基復合材料的裝置及方法。

背景技術：

鎂基復合材料因其密度低，比強度、比剛度高，熱膨脹系數低，尺寸穩定性好以及阻尼減震性能優越的特點，成為航空、航天、汽車及電子工業等領域最具發展前景的高性能材料之一。

目前制備鎂基復合材料的方法有很多，主要有原位法、噴射沉積法、粉末冶金法、液態浸滲法、攪拌鑄造法等，其中液態浸滲法是制備鎂基復合材料最為理想和成功的方法之一，具體包括無壓浸滲、真空浸滲、真空壓力浸滲以及擠壓浸滲等。由于鎂合金對氧有很高的化學親和力，特別是在熔融狀態下其活性更強，需要在保護氣氛下進行熔煉和澆注，以避免出現燃燒、爆炸的危險，因此在裝置設計方面需要進行特殊考慮。

參見圖3，在發明專利cn101323919a“一種真空壓力浸滲制備金屬基復合材料的方法”中,公開了該方法制備金屬基復合材料的具體過程：首先將欲浸滲的預制體和金屬合金放置模具內，然后對真空容器抽真空，使真空容器內的真空度達到1pa～10^-3pa，利用加熱體加熱真空容器至金屬合金熔點以上5℃～200℃，并保溫10～90分鐘，待模具內的合金完全熔化后，啟動液壓油缸推動壓頭使密封塞進入模具內，模具內的壓強為0.1mpa～200mpa，熔融合金液在壓力作用下滲入預制體的孔隙內，之后再保壓20～60分鐘，停止加熱，裝置冷卻至室溫后取出模具，利用車削加工方法將模具去除取出其內的復合材料。該方法實現了合金熔煉與復合材料擠壓成形集成于一體，制備裝置具有成本低、加壓方便、安全性高的特點，但其不足：一是金屬熔煉與預制體預熱同步進行，高溫下金屬液與預制體接觸時間長，易發生界面反應生成脆性相影響復合材料性能的提高；二是復合材料難于取出，需通過車削方式去除模具，造成模具的不可重復使用；三是必須對鎂合金的量進行精確計算，多余合金需通過切削方式去除，難以實現近凈成型；四是該方法只能制備形狀簡單的圓柱形復合材料，復合材料的形狀受到限制。

技術實現要素：

為了避免現有技術存在的不足，本發明提出一種翻轉式真空壓力近凈成型鎂基復合材料的裝置及方法。

本發明解決其技術問題所采用的技術方案是:一種翻轉式真空壓力近凈成型鎂基復合材料的裝置，其特征在于包括真空泵、真空表、ar氣瓶、a氣閥、b氣閥、壓力表、氣體管路、管路接口，加熱控制器、加熱體、熱電偶、上坩堝、下坩堝、預制體、預制體支架、外坩堝蓋、外坩堝、爐體、坩堝緊固螺栓、石墨密封圈、緊固螺栓、螺栓、坩堝安裝支架、翻轉支架、分度盤、定位銷、翻轉軸、壓緊彈簧、翻轉手柄、起銷桿，所述真空泵與ar氣瓶通過氣體管路和管路接口連接在外坩堝上部的外坩堝蓋上，真空泵與外坩堝蓋之間的氣體管路上安裝有真空表、b氣閥、壓力表,ar氣瓶與氣體管路上裝有a氣閥；

所述上坩堝與所述下坩堝扣合通過坩堝安裝支架固定在外坩堝內，坩堝安裝支架的底部設置有坩堝緊固螺栓，外坩堝嵌套在u形爐體內，外坩堝與爐體通過螺栓固連，爐體通過兩側固連的翻轉軸安裝在翻轉支架上,爐體壁內嵌繞加熱體，加熱體和熱電偶與加熱控制器相連接，坩堝安裝支架與外坩堝蓋固連，外坩堝蓋位于外坩堝上部通過緊固螺栓固連，且外坩堝蓋與外坩堝之間加裝石墨密封圈，預制體通過預制體支架固定在上坩堝內，并在下坩堝內裝入鎂合金，下坩堝側壁上開有氣孔；

分度盤位于翻轉支架一側上部,且與翻轉支架固連，定位銷位于起銷桿頂部，翻轉手柄與起銷桿鉸接，壓緊彈簧連接在起銷桿與翻轉手柄之間；定位銷穿過翻轉手柄與分度盤上的銷孔配合，插入定位。

一種采用翻轉式真空壓力近凈成型鎂基復合材料的裝置制備鎂基復合材料的方法，其特征在于包括以下步驟:

步驟1.將預制體通過預制體支架固定在上坩堝與下坩堝扣合的腔體內部，并在下坩堝內裝入鎂合金，上下坩堝位于坩堝安裝支架上，并通過坩堝緊固螺栓將坩堝安裝支架與坩堝夾緊；

步驟2.關閉a氣閥，打開b氣閥，接通真空泵對外坩堝抽取真空，當真空度達到10kpa～20kpa時，關閉b氣閥，并保持60s～100s，檢查氣密性，壓力降低值在10％內符合氣密性要求；

步驟3.打開a氣閥，通入惰性保護氣體，氣體壓力為0.5mpa時，停止通入ar氣，關閉a氣閥，開啟加熱控制器，利用加熱體對外坩堝進行加熱，使鎂合金在ar氣體保護氣氛中熔化；

步驟4.當坩堝內溫度達到750℃～850℃時，打開b氣閥，開啟真空泵對外坩堝抽真空，當真空度達到10kpa～20kpa時，關閉b氣閥，并關閉真空泵，按下起銷桿轉動翻轉手柄，使?fàn)t體翻轉180°，爐體倒置；打開a氣閥通入ar氣，保證氣壓達到0.7mpa～0.8mpa，氣體通過氣體管路和管路接口進入外坩堝，實現真空氣壓浸滲過程，并保溫8min～10min；

步驟5.關閉a氣閥，按下起銷桿并轉動翻轉手柄，使?fàn)t體翻轉180°，松開起銷桿將爐體正置，使多余合金熔液流回下坩堝；

步驟6.通過加熱控制器關閉加熱體，使裝置在空氣中冷卻；

步驟7.冷卻至200℃～250℃后，拆卸緊固螺栓，將上坩堝和下坩堝取出，上坩堝內為鎂基復合材料，下坩堝內為剩余的合金熔液。

有益效果

本發明提出的一種翻轉式真空壓力近凈成型鎂基復合材料的裝置及方法，克服了現有成型裝置易發生界面反應、鎂基復合材料難于取出、難以實現近凈成型以及制備的復合材料形狀簡單的不足。

本發明翻轉式真空壓力近凈成型鎂基復合材料的裝置及方法，將預制體通過預制體支架固定在上坩堝內，并在下坩堝內裝入鎂合金，利用加熱體對外坩堝進行加熱，通過熱電偶進行測量并控制溫度，使鎂合金在ar氣體保護氣氛中熔化；加熱過程中熔融合金液與預制體分離，可避免兩者發生界面反應生成脆性相。金屬熔化后，轉動爐體使其倒置，并通過氣體管路向外坩堝內加壓，浸滲完成后將爐體正置，使多余鎂合金熔液流回下坩堝。該裝置體積小、操作簡便，能實現復雜件的近凈成型。由于采用氣體加壓，制備復合材料的形狀不再受到限制；熔煉、浸滲、復合材料脫模在密閉環境下進行，可避免鎂合金在整個成形過程中的氧化現象。

附圖說明

下面結合附圖和實施方式對本發明一種翻轉式真空壓力近凈成型鎂基復合材料的裝置及方法作進一步詳細說明。

圖1為本發明翻轉式真空壓力近凈成型鎂基復合材料的裝置示意圖。

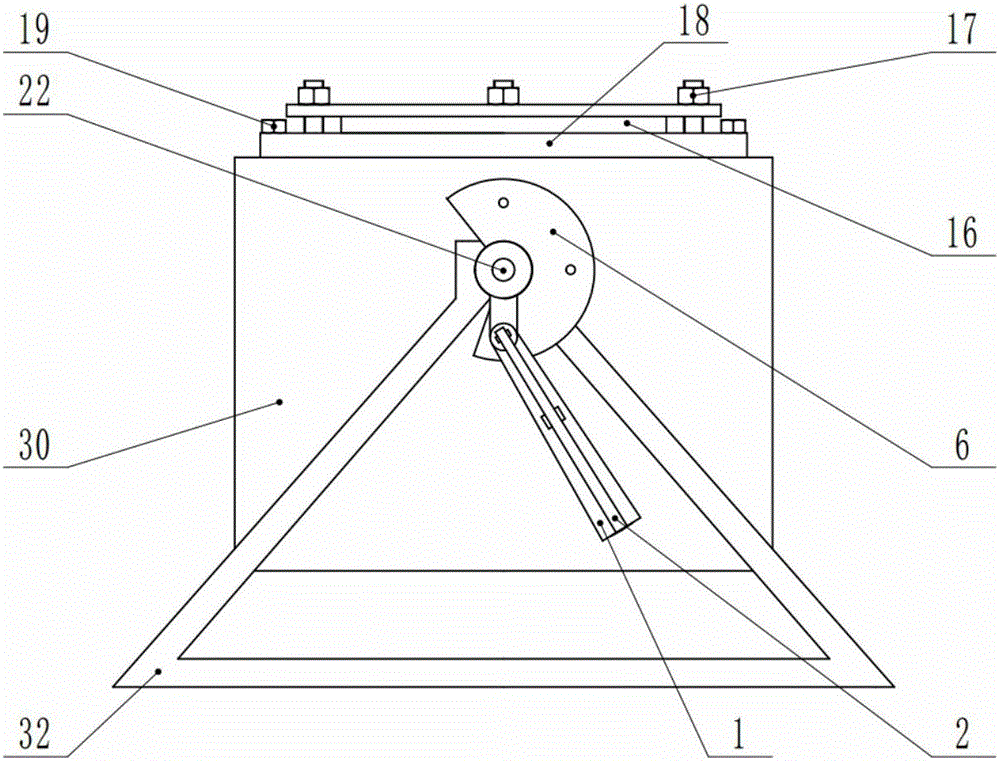

圖2為本發明翻轉式真空壓力近凈成型鎂基復合材料的裝置側視圖。

圖3為現有技術真空壓力浸滲制備金屬基復合材料裝置結構示意圖。

圖中:

1.翻轉手柄2.起銷桿3.ar氣瓶4.壓緊彈簧5.定位銷6.分度盤7.a氣閥8.真空泵9.真空表10.b氣閥11.壓力表12.氣體管路13.管路接口14.加熱控制器15.外坩堝蓋16.石墨密封圈17.緊固螺栓18.外坩堝19.螺栓20.熱電偶21.上坩堝22.翻轉軸23.預制體24.氣孔25.下坩堝26.預制體支架27.加熱體28.合金熔液29.坩堝安裝支架30.爐體31.坩堝緊固螺栓32.翻轉支架

具體實施方式

本實施例是一種翻轉式真空壓力近凈成型鎂基復合材料的裝置及方法。將預制體通過預制體支架固定在上坩堝內，合金置于下坩堝內，加熱過程中熔融合金液與預制體分離，避免兩者發生界面反應生成脆性相；金屬熔化后，轉動爐體使其倒置，并通過氣體管路向外坩堝內加壓，浸滲完成后正置爐體，使多余鎂合金熔液流回下坩堝。該裝置體積小、操作簡便，能實現復雜件的近凈成型。由于采用氣體加壓，制備復合材料的形狀不再受到限制；熔煉、浸滲、復合材料脫模在密閉環境下進行，可避免鎂合金在整個成形過程中的氧化現象。

參閱圖1、圖2，本實施例翻轉式真空壓力近凈成型鎂基復合材料的裝置，由真空泵8、真空表9、ar氣瓶3、a氣閥7、b氣閥10、壓力表11、氣體管路12、管路接口13，加熱控制器14、加熱體27、熱電偶20、上坩堝21、下坩堝25、預制體23、預制體支架26、外坩堝蓋15、外坩堝18、爐體30、坩堝緊固螺栓31、石墨密封圈16、緊固螺栓17、螺栓19、坩堝安裝支架29、翻轉支架32、分度盤6、定位銷5、翻轉軸22、壓緊彈簧4、翻轉手柄1、起銷桿2組成；其中,真空泵8與ar氣瓶3通過氣體管路12和管路接口13連接在外坩堝18上部的外坩堝蓋15上，真空泵8與外坩堝蓋15之間的氣體管路12上安裝有真空表9、b氣閥10、壓力表11，ar氣瓶3與氣體管路12上裝有a氣閥7。上坩堝21與下坩堝25扣合通過坩堝安裝支架29固定在外坩堝18內，坩堝安裝支架29的底部設置有坩堝緊固螺栓31，外坩堝18嵌套在u形爐體30內,外坩堝18與爐體30通過螺栓19固定連接，爐體30通過兩側固連的翻轉軸22安裝在翻轉支架32上。爐體30壁內嵌繞加熱體27,加熱體27和熱電偶20與加熱控制器14相連；坩堝安裝支架29與外坩堝蓋15固連，外坩堝蓋15安裝在外坩堝18上部通過緊固螺栓17固連，外坩堝蓋15與外坩堝18之間加裝石墨密封圈16；預制體23通過預制體支架26固定在上坩堝21內,并在下坩堝內裝入鎂合金，下坩堝25側壁開有氣孔24。分度盤6位于翻轉支架32一側上部，且與翻轉支架32固定連接，定位銷5安裝在起銷桿2頂部，翻轉手柄1與起銷桿2鉸接；壓緊彈簧4連接在起銷桿2與翻轉手柄1之間，定位銷5穿過翻轉手柄1與分度盤6上的銷孔配合，插入定位。

采用翻轉式真空壓力近凈成型鎂基復合材料的裝置制備鎂基復合材料的方法，包括以下步驟:

本實施例中所用基體合金為az91d鎂合金，預制體23采用分?jǐn)?shù)為10％的al2o3，預制體23制備過程：用mgcl2·mgf2作為粘結劑，采用真空加壓濕法成型工藝，制備強度適中、界面優良的預制體。

(1)連接裝置的各個部件；將浸滲的預制體23通過預制體支架26固定在上坩堝21的上部，在下坩堝25內裝入鎂合金，并將上坩堝21和下坩堝25通過坩堝安裝支架29固定在外坩堝18內，并用坩堝緊固螺栓31夾緊，外坩堝蓋15與外坩堝18通過緊固螺栓17連接，外坩堝蓋15與外坩堝18之間加裝石墨密封圈16密封。

(2)檢查裝置的氣密性；關閉a氣閥7，打開b氣閥10，開啟真空泵8對外坩堝18抽真空，當真空度達到10kpa時，關閉b氣閥10并關閉真空泵8，保持100s檢查氣密性，壓力降低值在10％內符合氣密性要求；否則檢查漏氣源，并重復步驟(1)進行連接。

(3)成形裝置加熱；打開a氣閥7，通入惰性保護氣ar氣，氣體壓力為0.5mpa時，停止通入ar氣，關閉a氣閥7，利用加熱體27對外坩堝18進行加熱，使鎂合金能在ar氣體保護氣氛中熔化。

(4)真空氣壓浸滲；當坩堝內溫度達到850℃時，打開b氣閥10，開啟真空泵8對外坩堝18抽真空；當真空度達到10kpa時，關閉b氣閥10并關閉真空泵8，按下起銷桿2并轉動翻轉手柄1，使?fàn)t體30翻轉180°，松開起銷桿2，使?fàn)t體30倒置；然后打開a氣閥7，通入ar氣，保證氣壓達到0.8mpa，使氣體通過氣體管路12和管路接口13進入外坩堝18，實現真空氣壓浸滲過程，并保溫10min。

(5)回收剩余合金熔液；關閉a氣閥7，按下起銷桿2并轉動翻轉手柄1，使?fàn)t體30翻轉180°，松開起銷桿2，將爐體30正置，使多余合金熔液流回下坩堝25。

(6)裝置冷卻；關閉加熱體27，使整個裝置在空氣中冷卻。

(7)冷卻至200℃后，拆卸緊固螺栓17，將上坩堝21和下坩堝25取出，上坩堝21內為鎂基復合材料，下坩堝25內為剩余的合金熔液28。
