本發明涉及熱鍍鋅設備技術領域，尤其涉及一種用于熱鍍鋅作業后的工件冷卻設備。

背景技術：

熱鍍鋅也叫熱浸鋅和熱浸鍍鋅，是將除銹后的鋼件浸入500℃左右融化的鋅液中，使鋼構件表面附著鋅層，從而起到防腐的目的。是一種有效的金屬防腐方式，主要用于各行業的金屬結構設施上。熱鍍鋅是由較古老的熱鍍方法發展而來的，自從1836年法國把熱鍍鋅應用于工業以來，已經有一百八十多年的歷史。傳統的熱鍍鋅工藝流程：成品酸洗-水洗-加助鍍液-烘干-掛鍍-冷卻-藥化-清洗-打磨-熱鍍鋅完工。

本發明人發現，現有的工件冷卻設備冷卻功能較為單一，冷卻效果不如多種冷卻功能綜合冷卻效果好，并且在冷卻水選擇方面比較單一，不能根據季節選擇溫度比較低的水源作為冷卻水使用，所以針對現有的問題，需要對現有設備進行進一步的改進和優化。

于是，發明人有鑒于此，秉持多年該相關行業豐富的設計開發及實際制作的經驗，針對現有的結構及缺失予以研究改良，提供一種用于熱鍍鋅作業后的工件冷卻設備，以期達到更具有更加實用價值性的目的。

技術實現要素：

本發明的目的在于提供一種用于熱鍍鋅作業后的工件冷卻設備，以解決上述背景技術中提出的冷卻功能較為單一，冷卻效果比較差，并且在冷卻水選擇方面比較單一，不能根據季節選擇溫度較低的水源作為冷卻水的問題。

本發明用于熱鍍鋅作業后的工件冷卻設備的目的與功效，由以下具體技術手段所達成：

一種用于熱鍍鋅作業后的工件冷卻設備，其中，該用于熱鍍鋅作業后的工件冷卻設備包括有：

冷卻裝置本體、地下水抽取水泵、地表水抽取水泵、冷卻水池、噴霧收集水池、噴霧降溫噴頭、降溫除水風機、風機除水收集池和排水水泵；

所述冷卻裝置本體上設置有冷卻水池；所述冷卻水池一側設置有風機除水收集池；所述風機除水收集池與冷卻水池側壁上端均設置有降溫除水風機；所述冷卻水池的另一側設置有噴霧收集水池；所述噴霧收集水池側壁上端支架上設置有噴霧降溫噴頭；所述冷卻水池供水系統上設置有地下水抽取水泵與地表水抽取水泵；所述冷卻水池排水系統上設置有排水水泵。

進一步的，所述冷卻裝置本體整體為t字形結構設計。

進一步的，所述噴霧收集水池與風機除水收集池均與冷卻水池相連通，且噴霧收集水池與風機除水收集池均設置于冷卻水池內水位上端。

進一步的，所述降溫除水風機設置有兩組，冷卻水池上端為一組，另一組在風機除水收集池上端設置。

進一步的，所述冷卻裝置本體采用季節性雙供水冷卻方式設計，采用兩種冷卻水源冷卻降溫作業。

與現有結構相較之下，本發明具有如下優點：

1.本發明冷卻裝置本體整體為t字形結構的設置，t字兩耳朵分別為噴霧收集水池與風機除水收集池，設計于上端有利于冷卻水流回冷卻水池。

2.本發明噴霧收集水池與風機除水收集池均與冷卻水池相連通，且噴霧收集水池與風機除水收集池均設置于冷卻水池內水位上端的設置，該種設計有利于將噴霧降溫噴頭產生的水與風機除水收集池上端降溫除水風機吹下的水能夠通過管道流向冷卻水池，并且噴霧收集水池與風機除水收集池設計位置高于冷卻水池內水位，有效防止冷卻水回流。

3.本發明降溫除水風機設置有兩組，冷卻水池上端為一組，另一組在風機除水收集池上端設置，冷卻水池上端降溫除水風機主要作用位冷卻水池中冷卻水的降溫作用，風機除水收集池上端設置的降溫除水風機主要是清理工件上殘留的冷卻水，有利于提高冷卻效果，并且為后期烘干工件做準備。

附圖說明

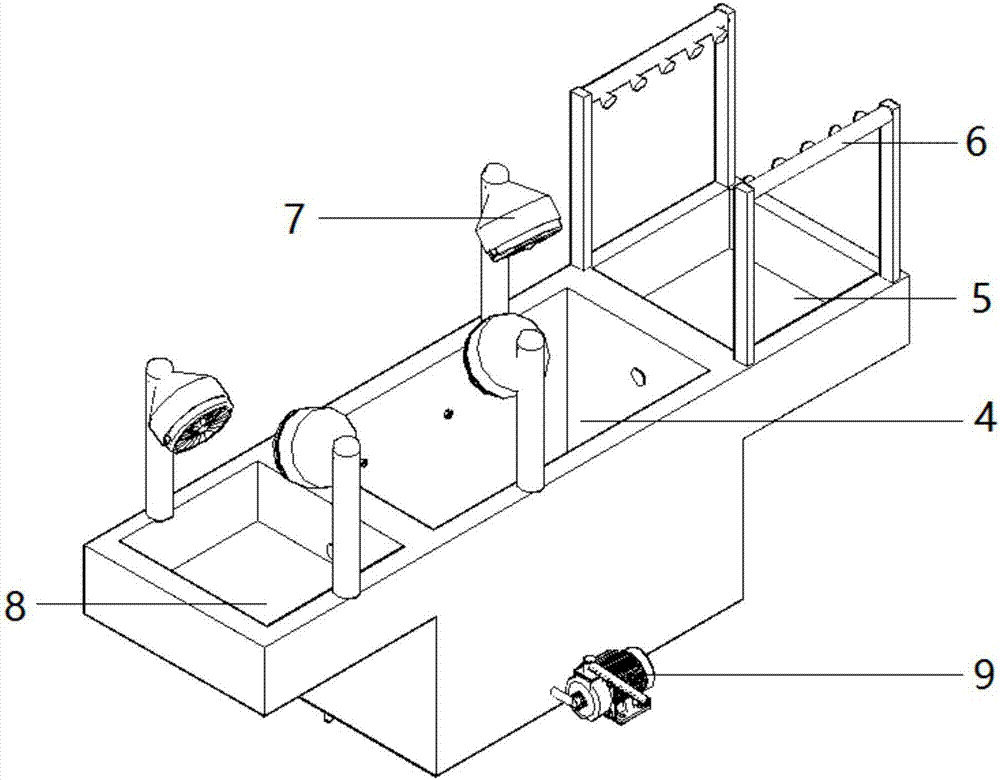

圖1為本發明結構示意圖；

圖2為本發明后側結構示意圖；

圖3為本發明俯視結構示意圖。

圖中：1-冷卻裝置本體，2-地下水抽取水泵，3-地表水抽取水泵，4-冷卻水池，5-噴霧收集水池，6-噴霧降溫噴頭，7-降溫除水風機，8-風機除水收集池，9-排水水泵。

具體實施方式

下面，將詳細說明本發明的實施例，其實例顯示在附圖和以下描述中。雖然將結合示例性的實施例描述本發明，但應當理解該描述并非要把本發明限制于該示例性的實施例。相反，本發明將不僅覆蓋該示例性的實施例，而且還覆蓋各種替換的、改變的、等效的和其他實施例，其可包含在所附權利要求所限定的本發明的精神和范圍內。

參見圖1至附圖3，一種用于熱鍍鋅作業后的工件冷卻設備，包括有：

冷卻裝置本體1、地下水抽取水泵2、地表水抽取水泵3、冷卻水池4、噴霧收集水池5、噴霧降溫噴頭6、降溫除水風機7、風機除水收集池8和排水水泵9；

冷卻裝置本體1上設置有冷卻水池4；冷卻水池4一側設置有風機除水收集池8；風機除水收集池8與冷卻水池4側壁上端均設置有降溫除水風機7；冷卻水池4的另一側設置有噴霧收集水池5；噴霧收集水池5側壁上端支架上設置有噴霧降溫噴頭6；冷卻水池4供水系統上設置有地下水抽取水泵2與地表水抽取水泵3；冷卻水池4排水系統上設置有排水水泵9。

如上述所述的用于熱鍍鋅作業后的工件冷卻設備的較佳實施例，其中，冷卻裝置本體1整體為t字形結構設計，t字兩耳朵分別為噴霧收集水池5與風機除水收集池8，設計于上端便于冷卻水流回冷卻水池4。

如上述所述的用于熱鍍鋅作業后的工件冷卻設備的較佳實施例，其中，噴霧收集水池5與風機除水收集池8均與冷卻水池4相連通，且噴霧收集水池5與風機除水收集池8均設置于冷卻水池4內水位上端，該種設計便于將噴霧降溫噴頭6產生的水與風機除水收集池8上端降溫除水風機7吹下的水能夠通過管道流向冷卻水池4，并且噴霧收集水池5與風機除水收集池8設計位置高于冷卻水池4內水位，有效防止冷卻水回流。

如上述所述的用于熱鍍鋅作業后的工件冷卻設備的較佳實施例，其中，降溫除水風機7設置有兩組，冷卻水池4上端為一組，另一組在風機除水收集池8上端設置，冷卻水池4上端降溫除水風機7主要作用位冷卻水池4中冷卻水的降溫作用，風機除水收集池8上端設置的降溫除水風機7主要是清理工件上殘留的冷卻水，便于提高冷卻效果，并且為后期烘干做準備。

如上述所述的用于熱鍍鋅作業后的工件冷卻設備的較佳實施例，其中，冷卻裝置本體1采用季節性雙供水冷卻方式設計，采用兩種冷卻水源冷卻降溫作業，冬天時采用地表水作為冷卻水進行降溫，夏天時采用地下水作為冷卻水進行降溫，便于在每個季節都采用溫度最低的水作為冷卻水使用，有效提高冷卻效果。

本實施例的工作原理：

在使用該用于熱鍍鋅作業后的工件冷卻設備時，首先將冷卻水池當中注入冷卻水，分別由地下水抽取水泵2與地表水抽取水泵3進行冷卻水注入操作，如果實在冬天則啟動地表水抽取水泵3進行注水操作，因?yàn)槎斓乇硭疁囟雀?，降溫冷卻效果會更好，如果實在夏天等季節注水則開啟地下水抽取水泵2進行注水，因?yàn)檫@些季節地下水水溫會更低，冷卻效果會更好，然后將件通過航吊車運往該冷卻裝置本體1上端，當工件經過噴霧收集水池5上端時，設置的噴霧降溫噴頭6啟動，將冷卻水池4當中的冷卻水通過設置的水泵噴向工件，作為初次的降溫，防止一次性放入冷卻水池4中產生質量問題，然后噴霧收集水池5落下的水則會通過管道流回冷卻水池4當中，然后航吊車?yán)^續向前運作，到達冷卻水池4上空時，工件慢慢下降，整個沒入冷卻水池4冷卻水當中，然后設置的降溫除水風機7對冷卻水進行降溫，冷卻的差不多之后，航吊車慢慢提起，將工件運往風機除水收集池8上端，然后通過設置的降溫除水風機7將工件上殘留的冷卻水吹凈，然后通過風機除水收集池8流回冷卻水池4當中，然后便可進行下一道烘干鈍化工序，冷卻水須更換時可通過設置的排水水泵9將其排掉更換即可。

需要說明的是，本發明使用到的標準零件均可以從市場上購買，異形件根據說明書的和附圖的記載均可以進行訂制，各個零件的具體連接方式均采用現有技術中成熟的螺栓、鉚釘、焊接等常規手段，機械、零件和設備均采用現有技術中，常規的型號，發明人在此不再詳述。

綜上所述，盡管參照前述實施例對本發明進行了詳細的說明，對于本領域的技術人員來說，其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換,凡在本發明的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本發明的保護范圍之內。
