本發明涉及一種大平面拋光裝置，尤其是涉及一種基于磁流變效應的集群式大平面拋光裝置。

背景技術：

超光滑表面拋光技術是超精密加工體系的一個重要組成部分，隨著研究的深入以及檢測技術的提高，人們對納米級超光滑表面的形成機理有了更深刻的認識，并開發了許多拋光技術，如傳統游離磨料拋光，主要指磨料游離散布在工件與柔性研具之間的工作界面內，通過工件和研具向磨料施加作用力，使磨料在工作界面內滾動和滑動，從工件上去除材料的加工方式，該方法在拋光過程中，磨料的濃度、分布均勻性、運動速度、運動軌跡及滯留時間等無法直接控制；再如彈性發射加工，該方式的核心部件是一個拋光輪，拋光輪與工件之間保持一個微小間隙(大約數十個微米)，拋光液充斥于該間隙之內。加工時，拋光輪高速旋轉，使微小間隙內形成了一層流體動壓拋光膜，從而平衡施加在拋光輪上的壓力。磨料在流體動壓的作用下與工件表面發生微弱的彈性碰撞實現從工件上去除材料，但是該方法的加工效率極其低下(僅5nm/min)，而基于有關文獻記載磁流變拋光的材料去除率為2μm/min，其優點是可以通過多步修形來提高面形精度，逐步降低表面粗糙度，且不引入表面及亞表面損傷，但目前關于磁流變拋光裝置都需要集成一個拋光液循環裝置且拋光效率同比其它拋光方式較低，這不但增大整個拋光裝置的尺寸，增加了拋光裝置的成本，而且縮短了磁流變拋光的應用范圍。基于以上現狀，我國拋光技術比較成熟，但在某些細節方面需要優化改善(如縮小拋光裝置的整體結構尺寸、降低成本的情況下增加拋光效率等)，因此，本發明專門針對目前磁流變拋光效率較低的問題，設計了一種基于磁流變效應的集群式大平面拋光裝置，希望能夠?qū)こ虘?yīng)用起到借鑒作用。

鐵磁物質，均為親水性物質，較易在水中分散。出于拋光效率的考慮，水基的磁流變液在相同磁場中的屈服應力是硅油或煤油等介質的2-4倍，并且水具有水解作用，這對光學加工是極其有利的。為了防止雜質離子對粒子間的雙電層干擾，造成粒子間的排斥力減小，影響粒子的分散，選擇去離子水作為基載液。而且水具有無毒、無污染、溫度適用范圍寬、易清洗等優點。因此本裝置的拋光液采用鐵磁性顆粒的質量分?jǐn)?shù)為81.83％的水基磁流變液，其鐵粉直徑在2-8μm，磨粒為形狀不規則的al2o3顆粒。

技術實現要素：

為實現以上所述拋光裝置的功能特點(提高拋光效率)，本發明提供一種結構簡單及原理易懂的一種基于磁流變效應的集群式大平面拋光裝置。

本發明一種結構簡單及原理易懂的一種基于磁流變效應的集群式大平面拋光裝置是按如下方式來實現的：該拋光裝置是由工件，定位輪，拋光輪，磁流變液，磨粒，永久磁鐵，軸承座，球軸承，轉軸，電機，高壓噴頭，泵，刮塊，容器組成；定位輪有兩個，其半徑比拋光輪的半徑大2mm，并安裝在拋光輪兩端，其輪廓側表面直接與工件表面接觸，定位輪和拋光輪固定在轉軸上，轉軸兩端通過球軸承與軸承座連接，并由電機帶動旋轉；拋光輪根據工件尺寸分配若干，每個拋光輪分配四個永久磁鐵，每個永久磁鐵磁極異極排列，相連拋光輪磁極同極排列；磁流變液和磨粒組成拋光液，拋光液通過泵將容箱出口b的拋光液經過高壓噴頭引流到拋光區域，刮塊將拋光輪表面的拋光液由入口a回收到容器中，容器設計成凹形結構，并且回收入口a開口較大，出口b開口較??；磁流變液為鐵粉的質量分?jǐn)?shù)為81.83％的水基磁流變液，其鐵粉直徑在2-8μm，磨粒為形狀不規則的al2o3顆粒。

本發明所述的一種基于磁流變效應的集群式大平面拋光裝置的積極效果在于：定位輪有兩個，其半徑比拋光輪的半徑大2mm，并安裝在拋光輪兩端，其輪廓側表面直接與工件表面接觸，定位輪和拋光輪固定在轉軸上，提出一種由安裝在拋光輪兩端的定位輪進行定位的思路及結構；拋光輪根據工件尺寸分配若干，提供一種魯棒性較好的拋光輪分配策略；每個拋光輪分配四個永久磁鐵，每個永久磁鐵磁極異極排列，相連拋光輪磁極同極排列，可想而知在這種磁鐵布置方式的情況下，磁流變液能夠在每個拋光輪表面產生四個柔性球磨頭大大增加了工件表面的拋光效率。

附圖說明

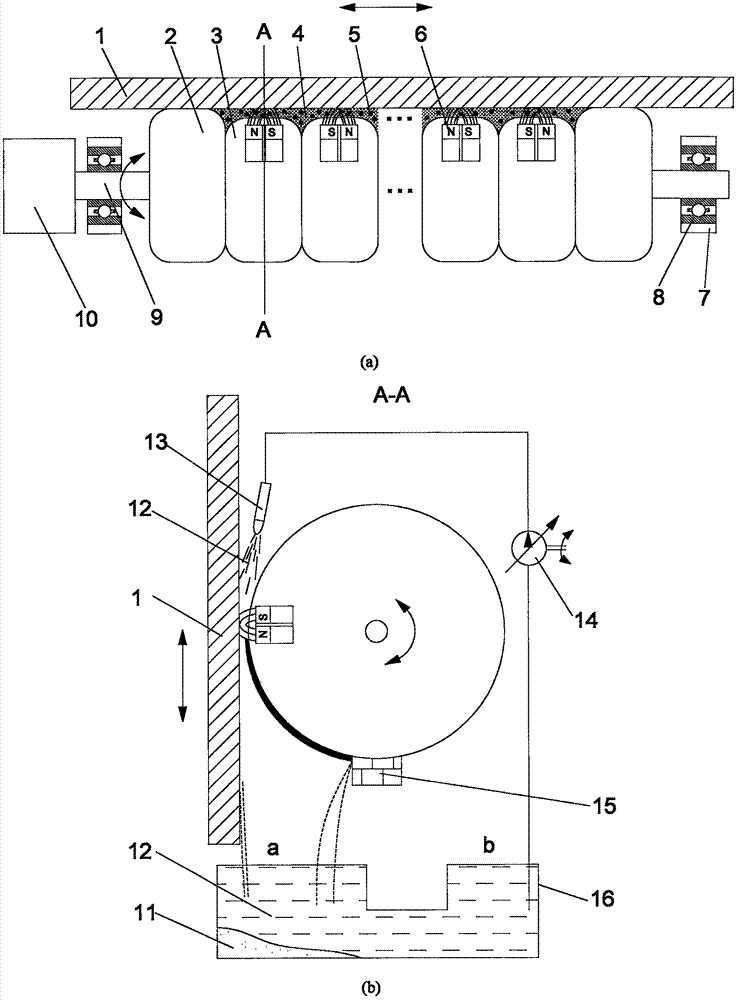

圖1為本發明一種基于磁流變效應的集群式大平面拋光裝置的結構及原理簡圖。

具體實施方式

下面結合附圖和實施例對本發明進一步詳細說明。

在圖1中，本發明一種基于磁流變效應的集群式大平面拋光裝置，該拋光裝置是由工件1、定位輪2、拋光輪3、磁流變液4、磨粒5、永久磁鐵6、軸承座7、球軸承8、轉軸9、電機10、高壓噴頭13、泵14、刮塊15、容器16組成；在拋光過程中工件1能夠在圖示箭頭方向移動，定位輪2有兩個，其半徑比拋光輪3的半徑大2mm，并安裝在拋光輪3兩端，其輪廓側表面直接與工件1表面接觸，定位輪2和拋光輪3固定在轉軸9上，轉軸9兩端通過球軸承8與軸承座7連接，并由電機10帶動旋轉，提出一種由安裝在拋光輪3兩端的定位輪2進行定位的思路及結構；拋光輪3根據工件1尺寸分配若干，提供一種魯棒性較好的拋光輪3分配策略，每個拋光輪3分配四個永久磁鐵6，每個永久磁鐵6磁極異極排列，相連拋光輪3磁極同極排列，提供一種永久磁鐵6布置方式的，使得磁流變液4能夠在每個拋光輪3表面產生四個柔性球磨頭，從而大大增加了工件1表面的拋光效率；磁流變液4和磨粒5組成拋光液12，拋光液12通過泵14將容箱16出口b的拋光液12經過高壓噴頭13引流到拋光區域，刮塊15將拋光輪3表面的拋光液12由入口a回收到容器16中，拋光屑11在入口a底部沉淀與拋光液12分離，容器16設計成凹形結構，并且回收入口a開口較大，出口b開口較??；磁流變液4為鐵粉的質量分?jǐn)?shù)為81.83％的水基磁流變液，其鐵粉直徑在2-8μm，磨粒5為形狀不規則的al2o3顆粒。

技術特征：

技術總結
本發明涉及一種基于磁流變效應的集群式大平面拋光裝置，裝置包括工件、定位輪、拋光輪、磁流變液、磨粒、永久磁鐵、軸承座、球軸承、轉軸、電機、高壓噴頭、泵、刮塊、容器。定位輪有兩個，其半徑比拋光輪大2mm，其輪廓側表面直接與工件表面接觸，定位輪和拋光輪固定在轉軸上，轉軸兩端通過球軸承與軸承座連接，由電機帶動旋轉；拋光輪根據工件尺寸分配若干，每個拋光輪分配四個永久磁鐵，每個永久磁鐵磁極異極排列，相連拋光輪磁極同極排列；磁流變液和磨粒組成拋光液，拋光液通過泵將容箱出口b的拋光液經過高壓噴頭引流到拋光區域，刮塊將拋光輪表面的拋光液由入口a回收到容器中，容器成凹形結構，且回收入口a開口較大，出口b開口較小。

技術研發人員：張廣
受保護的技術使用者：張廣
技術研發日：2017.07.23
