[技術領域]

本發明涉及拋光加工技術領域，具體來說是一種金屬斜面的拋光方法。

[

背景技術：
]

參見圖1及圖2，是現有技術拋光加工的工藝流程，其主要缺點如下：

1)需對產品整面進行拋光,拋光面積大、耗時長、成本高、良率低且品質不穩定；

2)現有技術采用布輪手動拋光，對弧面拋光的視覺效果差、拋光精度差、公差范圍大，且頂部端面的尺寸難以管控；

3)噴漆后還有噴砂工藝，保護漆在噴砂時易脫落，并損傷到已經拋光的斜面及斜面和豎面間的棱線，良率低。

對于第三個缺點，在現有工藝中，通常采用夾具進行遮蔽，但夾具與產品之間會有間隙，而且無法完全保證與棱線重合，所以良率仍然不高，品質依舊不夠穩定。

因此，需要設計一種新型的金屬斜面的拋光方法。

[

技術實現要素：
]

本發明的目的在于解決現有技術的不足，提供一種金屬斜面的拋光方法，減少制程工序，只針對產品斜面進行拋光，不會破壞豎面與斜面之間的棱線，提高產品的良率，并使效益最大化。

為了實現上述目的，設計一種金屬斜面的拋光方法，其特征在于所述的拋光方法步驟如下：

a.對坯料邊沿的表面進行cnc加工，得到一豎面及豎面頂端向內傾斜的斜面；

b.對坯料表面進行清洗和烘干；

c.對豎面及斜面進行金屬表面處理；

d.進行斜面拋光前的預處理，以消除斜面上的金屬表面處理痕跡；

e.對斜面進行拋光；

f.對坯料表面進行清洗和烘干。

在一個優選的實施方式中，所述步驟c的金屬表面處理包括噴砂處理、陽極化處理、拋光處理和噴涂處理。

在一個優選的實施方式中，所述的步驟d包括：

d1.通過cnc精銑斜面；

d2.對坯料表面進行清洗和烘干。

在一個優選的實施方式中，所述的步驟d為對斜面進行粗拋光，所述的粗拋光具體如下：通過自動拋光機的夾具夾持坯料，夾具底端設有r軸旋轉驅動機構，r軸旋轉驅動機構與第三軸向驅動機構相連，自動拋光機的拋光頭換裝為砂紙，所述的砂紙與精密浮動機構相連，精密浮動機構與第二軸向驅動機構相連，第二軸向驅動機構與第一軸向驅動機構相連，所述的精密浮動機構包括相配合的精密浮動塊與精密浮動導軌以及與精密浮動塊相連的薄型氣缸，粗拋光時，所述的第三軸向驅動機構能帶動r軸旋轉驅動機構、夾具及坯料在y軸向上移動，所述的第一軸向驅動機構和第二軸向驅動能帶動精密浮動機構及砂紙在x軸向和z軸向上移動，從而使得砂紙在粗拋光時能保持與坯料斜面相適應的傾斜角，當粗拋光至坯料的拐角處時，r軸旋轉驅動機構能帶動夾具及坯料旋轉，從而使得砂紙能保持正對待拋光面，并以切線對圓角進行粗拋光。

在一個優選的實施方式中，所述的步驟e具體如下：通過自動拋光機的夾具夾持坯料，夾具底端設有r軸旋轉驅動機構，r軸旋轉驅動機構與第三軸向驅動機構相連，自動拋光機的拋光頭與精密浮動機構相連，精密浮動機構與第二軸向驅動機構相連，第二軸向驅動機構與第一軸向驅動機構相連，所述的精密浮動機構包括相配合的精密浮動塊與精密浮動導軌以及與精密浮動塊相連的薄型氣缸，拋光時，所述的第三軸向驅動機構能帶動r軸旋轉驅動機構、夾具及坯料在y軸向上移動，所述的第一軸向驅動機構和第二軸向驅動能帶動精密浮動機構及拋光頭在x軸向和z軸向上移動，從而使得拋光頭在拋光時能保持與坯料斜面相適應的傾斜角，當拋光至坯料的拐角處時，r軸旋轉驅動機構能帶動夾具及坯料旋轉，從而使得拋光頭能保持正對待拋光面，并以切線對圓角進行拋光，拋光的同時通過薄型氣缸輸出不同的氣壓能改變拋光頭壓力的大小。

在一個優選的實施方式中，在所述的自動拋光機底部設有支腳或活動腳輪，能夠?qū)⒆詣訏伖鈾C移動至生產線進行拋光。

在一個優選的實施方式中，所述的薄型氣缸采用2級調壓，薄型氣缸的氣路上設有用以第一級調壓的空氣組合元件和用以第二級調壓的精密減壓閥，能夠通過對空氣組合元件和精密減壓閥的調節實現薄型氣缸壓力的調節從而實現拋光頭的不同壓力。

本發明的有益效果：

1)只針對產品斜面拋光，拋光面積小，采用自動化拋光，效率高、品質穩定；

2)減少不必要的制程，提高產品的良率，效益最大化；

3)斜面拋光的視覺效果佳、精度高、公差易管控；

4)工藝加工過程中豎面與斜面相交的棱線以及豎面不會被破壞，且坯料頂部斷面的尺寸可調控。

[附圖說明]

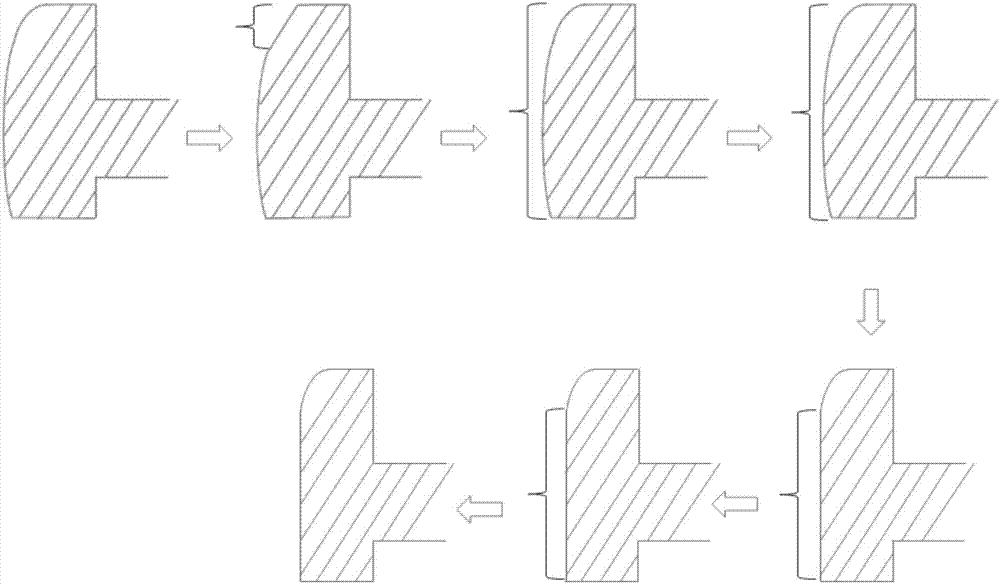

圖1是現有技術的流程示意圖；

圖2是現有技術的流程框圖；

圖3是一實施例中本發明工藝的流程示意圖；

圖4是一實施例中本發明工藝的流程框圖；

圖5是一實施例中本發明拋光所采用的自動拋光機的示意圖；

圖6是一實施例中本發明拋光所采用的自動拋光機中精密浮動機構和拋光頭部分的局部放大圖；

圖7是一實施例中坯料的俯視圖；

圖8是一實施例中坯料的剖視圖；

圖中：1、基座；2、第一豎直機架；3、r軸旋轉驅動機構；4、拋光頭；5、第三線性滑軌；6、第一線性滑軌；7、第一滑塊；8、第一伺服電機；9、第二線性滑軌；10、第二滑塊，11、第三滑塊；12、精密浮動導軌；13、薄型氣缸；14、精密浮動塊；15、第二豎直機架；16、夾具；17、遮擋邊框；18、第三伺服電機19.頂部的端面20.斜面21.棱線22.豎面。

[具體實施方式]

下面結合附圖對本發明作進一步說明，這種工藝的原理對本專業的人來說是非常清楚的。應當理解，此處所描述的具體實施例僅僅用以解釋本發明，并不用于限定本發明。

參見圖3和圖4，所述的拋光方法步驟如下：

a.參見圖7和圖8，對坯料邊沿的表面進行cnc加工，得到豎面22、豎面22頂端向內傾斜的斜面20以及頂部的端面19；

b.對坯料表面進行清洗和烘干；

c.對豎面22及斜面20進行噴砂處理；

d.通過cnc精銑斜面20并對坯料表面進行清洗和烘干，以消除斜面20上的金屬表面處理痕跡；

e.對斜面20進行拋光；

f.對坯料表面進行清洗和烘干。

本實施例采用自動拋光機進行拋光，參見圖5，所述的自動拋光機包括基座1與設置在基座1上的第一豎直機架2和四軸運動機構，所述的四軸運動機構由第一軸向驅動機構、第二軸向驅動機構、第三軸向驅動機構和r軸旋轉驅動機構3組成，在所述第一豎直機架2上設有第一軸向驅動機構，第一軸向驅動機構與第二軸向驅動機構相連，第二軸向驅動機構與精密浮動機構相連，在所述基座1上還設有第三軸向驅動機構，第三軸向驅動機構與旋轉驅動機構相連，所述的第一軸向驅動機構為x軸向驅動機構，所述的第二軸向驅動機構為z軸向驅動機構，所述的第三軸向驅動機構為y軸向驅動機構，在r軸旋轉驅動機構3的上端還設有用于夾持工件的夾具16，r軸旋轉驅動機構3驅動夾具16旋轉，在所述夾具16的周邊設有遮擋邊框17，該遮擋邊框能夠防止打磨拋光時材料廢屑四處飛濺，并防止廢屑對設備產生阻塞的不利影響。

在一個優選的實施方案中，所述的第一軸向驅動機構包括與第一豎直機架2連接的第一線性滑軌6，第一線性滑軌6上設有第一滑塊7，第一滑塊7上設有第一螺孔，第一螺孔與第一絲桿螺紋配合，第一絲桿的一端與固定在第一線性滑軌6一側的第一伺服電機8連接；所述的第二軸向驅動機構包括與第一滑塊7連接的第二線性滑軌9，第二線性滑軌9上設有第二滑塊10，第二滑塊10上設有第二螺孔，第二螺孔與第二絲桿螺紋配合，第二絲桿的一端與固定在第二線性滑軌9下部的第二伺服電機連接；在第一滑塊7與第二線性滑軌9之間還連接有第二豎直機架15；所述的第三軸向驅動機構包括基座上設有的第三線性滑軌5，第三線性滑軌5與第三滑塊11相配合，第三滑塊11上設有第三螺孔，第三螺孔與第三絲桿螺紋配合，第三絲桿的一端與固定在第三線性滑軌5一側的第三伺服電機18連接。

參見圖6，是自動拋光機中的精密浮動機構和拋光頭4部分的局部放大圖，所述的精密浮動機構由精密浮動導軌12、精密浮動塊14和薄型氣缸13三大部分組成，精密浮動塊14與精密浮動導軌12配合，薄型氣缸13與精密浮動塊14相連并能帶動精密浮動塊14沿精密浮動導軌12浮動，精密浮動滑塊14上設有拋光頭4，所述的拋光頭4能換裝為其他部件，如砂紙。

拋光時，所述的第三軸向驅動機構能帶動r軸旋轉驅動機構、夾具及坯料在y軸向上移動，所述的第一軸向驅動機構和第二軸向驅動能帶動精密浮動機構及拋光頭4在x軸向和z軸向上移動，從而使得拋光頭4在拋光時能保持與坯料斜面20相適應的傾斜角，當拋光至坯料的拐角處時，r軸旋轉驅動機構能帶動夾具及坯料旋轉，從而使得拋光頭4能保持正對待拋光面，并以切線對圓角進行拋光，拋光的同時通過薄型氣缸輸出不同的氣壓能改變拋光頭4壓力的大小。拋光不會損傷到坯料頂部的端面19、斜面20、斜面20下端的豎面22以及斜面與豎面相交處的棱線21，且采用斜度圓角拋光，效果好、良率高，拋光頭4能夠前后移動，壓力大小由薄型氣缸的氣壓來設定，保證產品輕微變形時的拋光效果一樣優良，拋光頭4以一定的壓力浮在拋光面上拋光。

表1.與現有技術的對比

參見表1，使用本發明工藝對金屬斜面進行拋光，每天能完成25k件產品的拋光，極大地節省了人力資源以及設備成本，并且在工作效率顯著提高的同時其產品良率也得到了跨越性的增長。

以上所述僅是本發明的優選實施方式，應當指出，對于本技術領域的普通技術人員來說，在不脫離本發明技術原理的前提下，還可以做出若干改進和潤飾，這些改進和潤飾也應視為本發明的保護范圍。
