本實用新型涉及拋丸清理機，具體涉及一種棒材專用拋丸清理機。

背景技術：

盤狀圓鋼、鋼帶的表面容易產生氧化皮、污染物附著物。拋丸清理機通過發射高速丸砂可去除工件表面的粘砂、氧化皮等附著物，獲得一定粗糙度的光亮表面，亦可用來對某些齒輪、板簧件工件表面進行強化處理。

技術實現要素：

本實用新型要解決的技術問題是提供一種棒材專用拋丸清理機，清理效果好、安裝維護方便，能滿各種規格的盤狀圓鋼及鋼帶的清理需求。本實用新型所采用的技術方案如下：

一種棒材專用拋丸清理機，其包括清理室，所述清理室包括一個主室體及設置在所述主室體前后兩側的兩個副室體，所述主室體的頂壁及側壁上設有若干個拋丸器，所述主室體的下部連接有漏斗狀的集丸室，所述主室體與所述集丸室之間設置有鏤空的網格板；設置在所述清理室上方的斗式提升機及丸砂分離器；設置在所述集丸室下方的螺旋輸送器；其中：所述螺旋輸送器的進料口連接所述集丸室的出料口，所述螺旋輸送器的出料口連接所述斗式提升機的下端進料口，所述斗式提升機的上端出料口連接所述丸砂分離器的進料口，所述丸砂分離器的出料口連接所述拋丸器。

作為本實用新型的進一步改進，所述清理室的頂壁上設有四個所述拋丸器，所述清理室的側壁上設有兩個個所述拋丸器。

作為本實用新型的進一步改進，所述清理室的下方設有安裝室，所述螺旋輸送器設置在所述安裝室內。

作為本實用新型的進一步改進，所述主室體的內壁上覆蓋有耐磨護板，所述主室體與所述副室體之間設有多層橡膠簾。

作為本實用新型的進一步改進，所述螺旋輸送器的頂部設有迷宮式耐磨漏沙罩。

作為本實用新型的進一步改進，至少一個所述副室體的側壁上設有電控料門，所述電控料門與外部的電動卷?yè)P(yáng)機電連接，所述電動卷?yè)P(yáng)機控制所述電控料門開啟或關閉，所述電控料門的門框的下部設有限位開關，所述限位開關與所述拋丸器的控制系統電連接。

作為本實用新型的進一步改進，其還包括有除塵器，所述主室體的頂部設有迷宮式除塵吸風口，所述除塵吸風口經風管與所述除塵器連接。

作為本實用新型的進一步改進，所述除塵器為脈沖式除塵器。

與現有技術相比，本實用新型提出的棒材專用拋丸清理機結構緊湊、清理效果好、適用棒材的表面清理，其可去除工件表面的粘砂、氧化皮等附著物，獲得一定粗糙度的光亮表面。

附圖說明

圖1為本實用新型在一具體實施例中的結構示意圖；

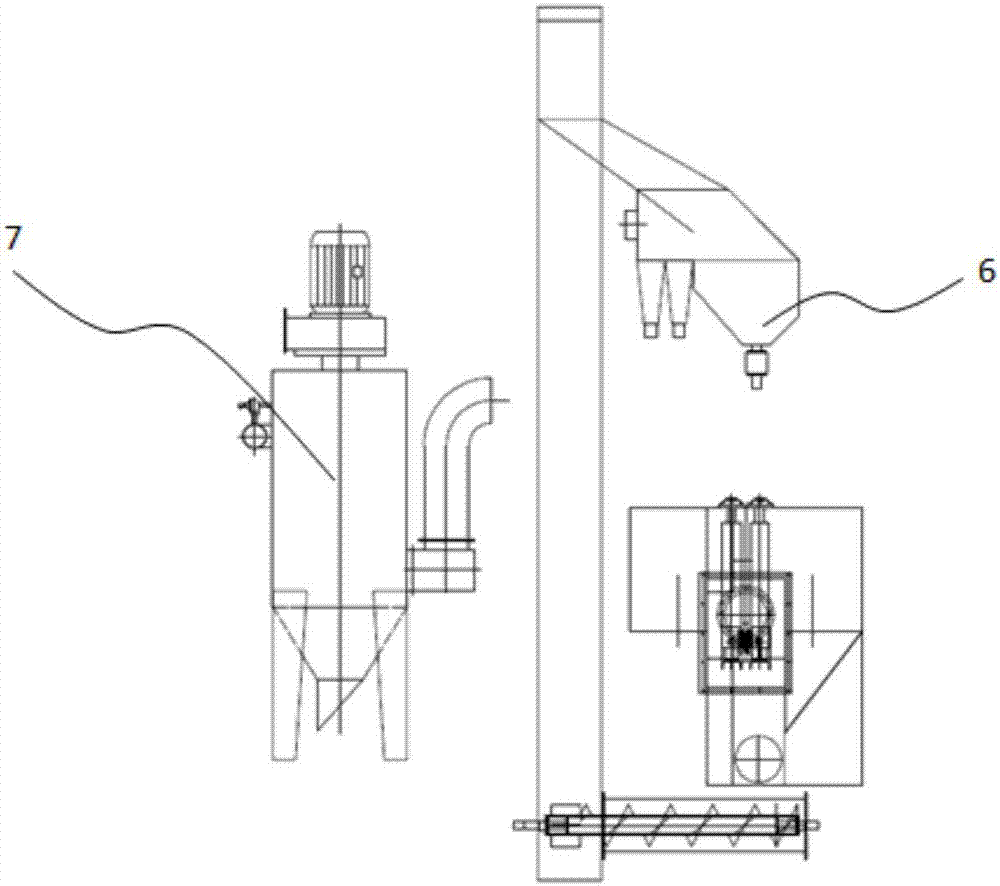

圖2為圖1右視圖。

具體實施方式

為使本實用新型的上述目的、特征和優點能夠更加明顯易懂，下面結合附圖和具體實施方式對本實用新型作進一步詳細的說明。

如圖1及圖2所示，在一個具體實施例中，本實用新型的提出的棒材專用拋丸清理機，其包括主室體1、副室體2、斗式提升裝置3、丸砂分離器4、螺旋輸送器5、安裝室6、脈沖式除沉器7。

所述副室體2為兩個，其分別設于所述主室體1的前后兩側。所述主室體1及兩個所述副室體2構成了本實用新型的拋丸清理機的清理室。所述主室體1與所述副室體2之間經多層橡膠簾隔開，橡膠簾能夠隔擋丸砂，防止丸砂飛出清理室。

所述主室體1的內壁上覆蓋有一層耐磨護板，耐磨護板能夠延長清理室的使用壽命，同時將丸砂反射回待清理工件，以提升清理效果。

所述主室體1的下部連接有漏斗狀的集丸室(未圖示)，所示集丸室用于收集所述主室體1內散落的丸砂。所述主室體1與所述集丸室之間設置有鏤空的網格板；所述網格板用于承載待清理的工件，此外，主室體1內的丸砂能夠經所述網格板上的孔洞進入所述集丸室內。

所述拋丸器(未圖示)的數量為六個，其中的四個拋丸器安裝在主室體1的頂壁上，另外兩個拋丸器設置在主室體1的側壁上。六個拋丸器能夠從各個角度對待清理工件進行清理。

所述斗式提升機3及丸砂分離器4設置在所述清理室的上方。所述安裝室6設置在所述清理室的下方，所述螺旋輸送器5安裝在所述安裝室6內。

所述螺旋輸送器5的進料口連接所述集丸室的出料口，所述螺旋輸送器5的出料口連接所述斗式提升機3的下端進料口，所述斗式提升機3的上端出料口連接所述丸砂分離器4的進料口，所述丸砂分離器4的出料口連接所述拋丸器。

本實施例中，所述主室體1的側壁上設有迷宮式除塵吸風口(未圖示)，所述除塵吸風口與所述脈沖式除塵器7連接。本實施例采用的所述脈沖式除塵器7具有體積小、除塵效率高、噪音低等優點。

本實施例中，其中一個所述副室體2的側壁上設有用于入料和出料的電控料門(未圖示)，所述電控料門的門框的下部設有限位開關(未圖示)，所述限位開關與所述拋丸器的控制系統電連接。

當所述電控料門開啟時，所述電控料門離開門框，此時所述限位開關因失去電控料門的壓迫斷開，所述拋丸器的控制系統接收到限位開關的斷開信號后鎖定所述拋丸器，所述拋丸器無法開啟。

當所述電控料門關閉時，所述電控料門壓迫門框，此時所述限位開關因受到電控料門的壓迫閉合，所述拋丸器的控制系統接收到限位開關的閉合信號后啟動所述拋丸器，所述拋丸器恢復啟動。

上述設置實現了電控料門與拋丸器的聯動，防止拋丸器在電控料門處于開啟狀態時異常拋丸，引發安全事故。

本實用新型結構緊湊、清理效果好、適用棒材的表面清理，它可去除工件表面的粘砂、氧化皮等附著物，獲得一定粗糙度的光亮表面。

上文對本實用新型進行了足夠詳細的具有一定特殊性的描述。所屬領域內的普通技術人員應該理解，實施例中的描述僅僅是示例性的，在不偏離本實用新型的真實精神和范圍的前提下做出所有改變都應該屬于本實用新型的保護范圍。本實用新型所要求保護的范圍是由所述的權利要求書進行限定的，而不是由實施例中的上述描述來限定的。
