本實用新型涉及一種模具，尤其涉及一種用于飾品制造的模具。

背景技術：

現有的黃金飾品加工一般需要先采用橡膠模具制作蠟件，然后采用失蠟鑄造工藝鑄造黃金飾品，因此，蠟件的精度對后續黃金飾品的精度影響較大。然而，橡膠模具容易膨脹變形，導致不同批次的蠟件尺寸不同，蠟件精度難以控制。

技術實現要素：

有鑒于此，本實用新型的實施方式提供了一種能夠提高蠟件精度的用于飾品制造的模具。

一種用于飾品制造的模具，該模具包括底座、與該底座配合的上蓋及模仁，該上蓋與該底座共同形成收容空間，該模仁收容在該收容空間內，該模仁采用錫或錫合金材料制成，該模仁包括能夠拆解的第一模仁部及多個第二模仁部，該第一模仁部及多個第二模仁部相互配合共同形成成型圖案，該第一模仁部與相鄰的該第二模仁部之間的相接線偏離于該成型圖案中的凹槽、花紋或者預設絲印部位，相鄰兩個該第二模仁部之間的相接線偏離于該成型圖案中的凹槽、花紋或者預設絲印部位。

優選地，該底座上開設有第一定位通孔，該第一模仁部上設置有第一定位部，該第一定位部收容于該第一定位通孔內，從而使該第一模仁部與該底座相對定位。

優選地，每個該第二模仁部上設置有定位凸起和定位凹槽其中之一，該底座上對應地設置有該定位凸起和該定位凹槽其中之另一，該定位凹槽與該定位凸起配合從而使該模仁部與該底座相對定位。

優選地，該上蓋上開設有第二定位通孔，兩個或多個該第二模仁部上均設置有第二定位部，該第二定位部收容于該第二定位通孔內，從而使該兩個或多個第二模仁部與該上蓋相對定位。

優選地，該底座采用金屬材質制成。

優選地，該底座采用鋁合金或不銹鋼材質制成。

優選地，該上蓋的兩個角部設置有定位凸起和定位凹槽其中之一，該底座上對應地設置有該定位凸起和該定位凹槽其中之另一，該定位凹槽與該定位凸起配合從而使該上蓋與該底座相對定位。

優選地，該兩個角部呈對角線關系。

相較于一般的橡膠模具，本實用新型提供的模具，由于模仁為錫合金材質，具有精度較高，尺寸易控制等優點。

附圖說明

為了更清楚地說明本實用新型的實施例中的技術方案，下面將對實施例描述中所需要使用的附圖作簡單地介紹。

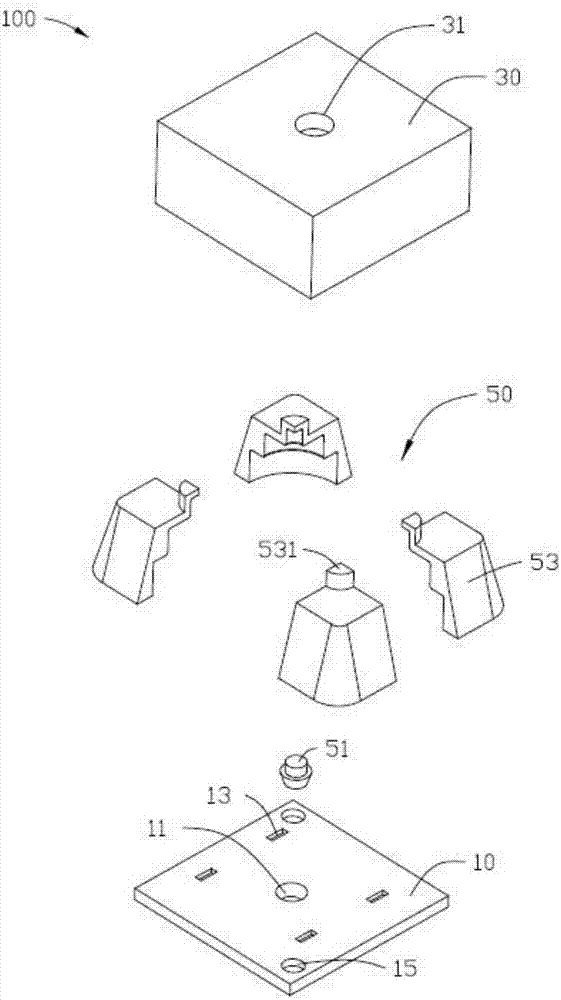

圖1是本實用新型實施方式的用于飾品制造的模具的立體分解圖。

圖2是圖1中用于飾品制造的模具的另一角度的立體分解圖。

圖3是圖1中用于飾品制造的模具省略底座、上蓋的立體組裝圖。

具體實施方式

為使本實用新型的目的、技術方案和優點更加清楚，下面將結合附圖對本實用新型實施方式的用于飾品制造的模具作進一步地描述。

請參閱圖1-3，本實用新型實施例的模具100用于飾品制造，具體地，用于制造飾品制造時使用的蠟件。模具100包括底座10、上蓋30及模仁50，底座10與上蓋30相互配合，并形成一收容空間，模仁50收容在該收容空間內。底座10大致呈方形，其開設有第一定位通孔11、多個第一定位凹槽13及兩個第二定位凹槽15，其中第一定位通孔11開設在底座10的中部，多個定位凹槽13間隔開設在底座10的內表面，兩個第二定位凹槽15開設在底座10的兩個呈對角線關系的角部。上蓋30開設有收容空間301，以收容模仁50，且其中部開設有第二定位通孔31，以定位模仁50。上蓋30的兩個呈對角線關系的角部設置有卡合凸起33，卡合凸起33與底座10的第二定位凹槽15相配合，以使上蓋30與底座10相互卡合、相對固定。底座10與上蓋30均采用金屬材質制成，如鋁、不銹鋼等。

模仁50包括能夠拆解的第一模仁部51及多個第二模仁部53，依據蠟件的形狀尺寸，第一模仁部51和/或第二模仁部53上形成有圖案510，第一模仁部51和/或第二模仁部53共同組成完整的成型圖案，成型圖案與蠟件的輪廓相對應。第一模仁部51與相鄰的第二模仁部53或兩個相鄰的第二模仁部53的相接線514偏離于成型圖案中的凹槽、花紋或者預設絲印部位512，從而使通過模具100成型蠟件時，毛刺不易形成在凹槽、花紋或者預設絲印部位，以使蠟件的外觀修整更容易。相接線514為一虛擬線，意指相鄰兩個第一、第二模仁部51，53相接的部位。

第一模仁部51上設置有第一定位部516，第一定位部516與底座10的第一定位通孔11配合并收容于其中，因此，使第一模仁部51相對底座10定位。每個第二模仁部53上均設置有第二定位部531，多個第二定位部531與上蓋30的第二定位通孔31配合并收容于其中，因此，使第二模仁部53相對上蓋30定位。每個第二模仁部53的表面均設置有定位凸起533，定位凸起533與底座10的第一定位凹槽13相對應，從而使第二模仁部53能夠在底座10上定位。

可以理解，上述第一定位凹槽13、第二定位凹槽15可采用凸起，相對應地，卡合凸起33、定位凸起533則可采用凹槽。可以理解，上述第一定位凹槽13、第二定位凹槽15的形狀可以改變，如圓形、錐形或其他不規則形狀，對應地，卡合凸起33、定位凸起533也可以改變。可以理解，第二定位部531也可僅設置在兩個或多個第二模仁部53上，無需在每個第二模仁部53上設置。

制造模具100的模仁50時，通過底座10的第一定位通孔11與上蓋30的第二定位通孔31往其中注入融化的錫合金材料，并使錫合金材料在第一定位通孔11、第二定位通孔31內成型，因此，簡化了模仁50的制造步驟。模仁50為可拆解模仁，因此，適用于成型各類復雜結構的蠟件，且由于模仁50為錫合金材質，相較于橡膠模具，具有精度較高，尺寸易控制等優點。

在本文中，術語“包括”、“包含”或者其任何其他變體意在涵蓋非排他性的包含，除了包含所列的那些要素，而且還可包含沒有明確列出的其他要素。

在本文中，所涉及的前、后、上、下等方位詞是以附圖中零部件位于圖中以及零部件相互之間的位置來定義的，只是為了表達技術方案的清楚及方便。應當理解，所述方位詞的使用不應限制本申請請求保護的范圍。

在不沖突的情況下，本文中上述實施例及實施例中的特征可以相互結合。

以上所述僅為本實用新型的較佳實施例，并不用以限制本實用新型，凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
