本實用新型涉及砂光機技術領域，尤其涉及一種百葉窗葉片專用砂光機。

背景技術：

砂光和打磨是同意詞，都是指對一些不平整、厚度不均、不符合工藝要求的材料與物件，通過砂布、砂輪、砂紙、百潔布、不織布拋光輪等物理去除的方式，使之更加的光滑平整、厚度均勻一致，工藝使之達標的一種方法、運用于各種貼面工藝生產、標準結構件制作、玩具工藝品行業、裝修和家具行業、地板墻板建材行業等等。木制或者紙制百葉窗生產中，需要將進廠的粗加工的葉片進行砂光處理，但是現有的木材砂光機一般是針對大塊的木料砂光的，在對竹制或木制的百葉窗葉片打磨時，由于起始時，葉片較為粗糙，需要先對葉片進行粗磨，同時，為了保證葉片良好的外觀和手感，還需要對葉片進行細磨，這就使得工序較為復雜，增加工人的勞動強度，不利于提高工作效率。

技術實現要素：

本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種百葉窗葉片專用砂光機。

為了實現上述目的，本實用新型采用了如下技術方案：

一種百葉窗葉片專用砂光機，包括工作臺和固定在其底部的支腿，所述工作臺的頂部設有工作槽，工作槽的內底部設有限位槽，工作槽內設有安裝臺，安裝臺上設有安裝口，安裝口的內壁轉動連接有兩個對稱設置的第二轉軸，第二轉軸上套接有滾筒，兩個所述滾筒通過皮帶連接，皮帶的內圈和外圈分別設有位置相對應的第一安裝槽和第二安裝槽，所述第二安裝槽內設有打磨帶，打磨帶的數目至少為三條，且打磨帶的沙粒目數依次增大，打磨帶上設有螺桿，所述螺桿遠離打磨帶的一端貫穿第二安裝槽的內壁并螺紋連接有螺母，所述螺母位于第一安裝槽內，所述安裝口的內壁轉動連接有第一轉軸，第一轉軸上套接有轉盤，安裝臺上對稱設有第三安裝槽，第三安裝槽內設有止動板，止動板與工作槽的內壁相對的一側均設有相互嚙合的卡齒，止動板遠離卡齒的一側設有第二直桿，第二直桿遠離止動板的一端貫穿第三安裝槽的內壁，第二直桿上套接有彈簧，彈簧的兩端分別與安裝口的內壁和第二直桿固定連接，第二直桿與轉盤之間設有第一直桿，第一直桿的兩端分別與第二直桿和轉盤轉動連接。

優選地，所述限位槽的內壁對稱設有放置槽，放置槽內轉動連接有滾柱。

優選地，所述第一直桿的數目為兩個，且兩個所述第一直桿中心對稱分布。

優選地，所述工作槽的內底部均勻設有滾珠。

與現有技術相比，本實用新型的有益效果是：本實用新型結構簡單，通過電機帶動第二轉軸轉動，第二轉軸通過滾筒帶動皮帶，皮帶上的打磨帶隨其一起轉動，通過第一轉軸、轉盤、第二直桿、止動板、卡齒以及安裝臺之間的相互配合，調節打磨帶與限位槽之間的夾角，最后將需要打磨的木制或竹制葉片放入限位槽中，由于此時打磨帶與葉片的夾角為銳角，使得葉片在打磨帶的作用下，邊對其打磨邊帶動其向前移動，而且打磨帶的目數逐漸增大，可實現先對葉片粗磨，后對其細磨，降低工序復雜度，有助于減輕工人的勞動強度，同時，打磨帶與葉片之間的夾角越大，葉片移動的就越快，打磨速度就越高，有利于提高生產效率。

附圖說明

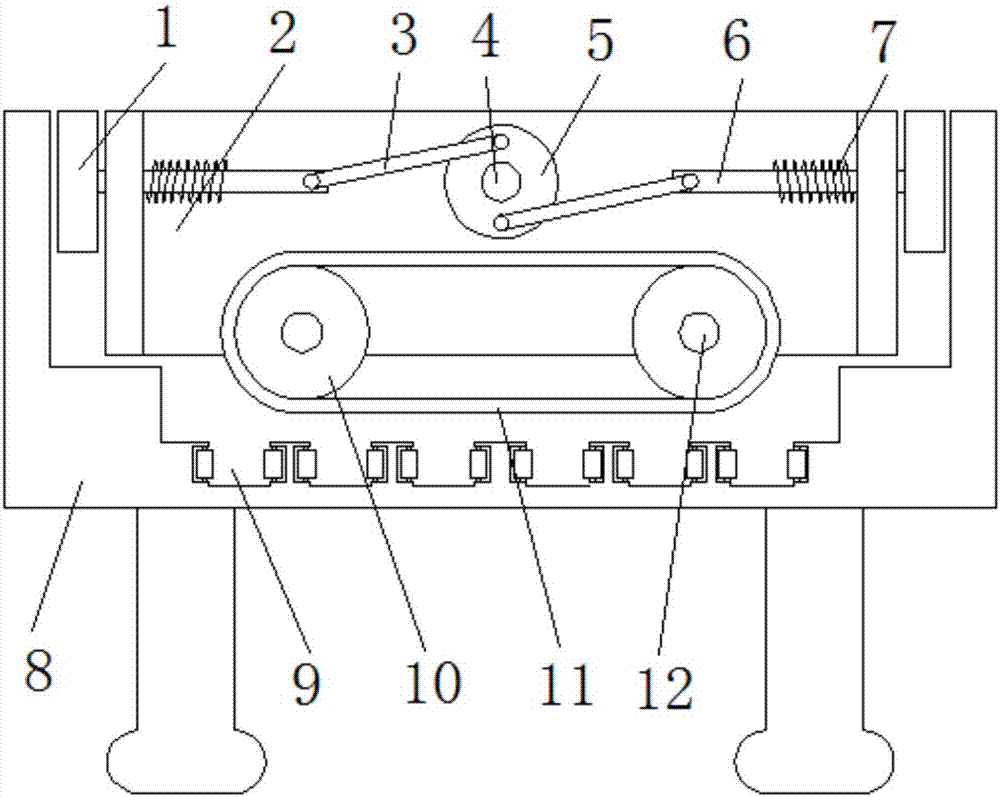

圖1為本實用新型的結構示意圖；

圖2為圖1的側視圖；

圖3為打磨帶與皮帶的連接示意圖。

圖中：止動板1、安裝臺2、第一直桿3、第一轉軸4、轉盤5、第二直桿6、彈簧7、工作臺8、限位槽9、滾筒10、皮帶11、第二轉軸12、打磨帶13、螺桿14、螺母15。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。

參照?qǐng)D1-3，一種百葉窗葉片專用砂光機，包括工作臺8和固定在其底部的支腿，工作臺8的頂部設有工作槽，工作槽的內底部設有限位槽9，工作槽的內底部均勻設有滾珠，減小摩擦，提高傳動效率，限位槽9的內壁對稱設有放置槽，放置槽內轉動連接有滾柱，減小摩擦，有利于工件在限位槽內移動，工作槽內設有安裝臺2，安裝臺2上設有安裝口，安裝口的內壁轉動連接有兩個對稱設置的第二轉軸12，第二轉軸12的一端連接有安裝在安裝臺2上的電機，第二轉軸12上套接有滾筒10，兩個滾筒10通過皮帶11連接，皮帶11的內圈和外圈分別設有位置相對應的第一安裝槽和第二安裝槽，第二安裝槽內設有打磨帶13，打磨帶13的數目至少為三條，且打磨帶13的沙粒目數依次增大，打磨帶13上設有螺桿14。

螺桿14遠離打磨帶13的一端貫穿第二安裝槽的內壁并螺紋連接有螺母15，螺母15位于第一安裝槽內，安裝口的內壁轉動連接有第一轉軸4，第一轉軸4上套接有轉盤5，安裝臺2上對稱設有第三安裝槽，第三安裝槽內設有止動板1，止動板1與工作槽的內壁相對的一側均設有相互嚙合的卡齒，止動板1遠離卡齒的一側設有第二直桿6，第二直桿6遠離止動板1的一端貫穿第三安裝槽的內壁，第二直桿6上套接有彈簧7，彈簧7的兩端分別與安裝口的內壁和第二直桿6固定連接，第二直桿6與轉盤5之間設有第一直桿3，第一直桿3的兩端分別與第二直桿6和轉盤5轉動連接，第一直桿3的數目為兩個，且兩個第一直桿3中心對稱分布。

工作原理：由電機帶動第二轉軸12轉動，第二轉軸12通過滾筒10帶動皮帶11，皮帶11上的打磨帶13隨其一起轉動，然后，轉動第一轉軸4帶動轉盤5轉動，通過第二直桿6帶動止動板1移動，使其上的卡齒與工作槽的內壁上的卡齒分離，轉動安裝臺2，使第一轉軸4與限位槽9形成一定的夾角，松開第一轉軸4，止動板1與工作槽內壁上的卡齒在彈簧7的作用下卡接，固定安裝臺2，最后將需要打磨的木制或竹制葉片放入限位槽9中，由于此時打磨帶13與葉片的夾角為銳角，使得葉片在打磨帶13的作用下，邊對其打磨邊帶動其向前移動，由于打磨帶13的目數逐漸增大，可實現先對葉片粗磨，后對其細磨，同時，打磨帶13與葉片之間的夾角越大，葉片移動的就越快，打磨速度就越高。

以上所述，僅為本實用新型較佳的具體實施方式，但本實用新型的保護范圍并不局限于此，任何熟悉本技術領域的技術人員在本實用新型揭露的技術范圍內，根據本實用新型的技術方案及其實用新型構思加以等同替換或改變，都應涵蓋在本實用新型的保護范圍之內。
