本技術涉及金屬雷管加工，具體涉及一種金屬雷管加工廢料清理裝置。

背景技術：

1、雷管是爆破工程的主要起爆材料，它的作用是產生起爆能來引爆各種炸藥及導爆索、傳爆管，金屬雷管殼體在生產過程中，一般使用機械沖壓成型、酸洗、防腐處理、鍍銅或鍍鋅等工藝。

2、現有的雷管在進行酸洗操作時大都是直接將大量的雷管鋁合金殼體直接堆放在酸洗池內，極易使得殼體酸洗的不完全，加工廢料依然沾附的殼體外表面上得不到?jīng)_刷，從而降低工作效率的問題。

技術實現思路

1、本實用新型的目的在于提供一種金屬雷管加工廢料清理裝置，以解決上述背景技術中提出的問題。

2、為解決上述技術問題，本實用新型所采用的技術方案是：

3、一種金屬雷管加工廢料清理裝置，包括加工裝置本體，適用于金屬雷管加工使用，所述加工裝置本體包括有加工臺，所述加工臺的底端上固定安裝有儲液箱。

4、所述儲液箱的頂部設置有酸洗單元，所述加工臺的頂部設置有定位單元，所述儲液箱的內部設置有廢料清理單元。

5、本實用新型技術方案的進一步改進在于：所述酸洗單元包括有設置在儲液箱兩側外表面上的循環泵，所述循環泵的輸出端上固定安裝有導液管道，所述導液管道的另一端上固定安裝有噴淋板，所述噴淋板固定安裝在加工臺的兩側外表面中間位置上，所述噴淋板的輸出端上開設有霧化口，循環泵的啟動便于將儲液箱內部的酸洗液向外導出再通過導液管道導進噴淋板的內部，由霧化口均勻向外噴灑，進而對承托框內部的金屬雷管殼體進行沖洗。

6、本實用新型技術方案的進一步改進在于：所述定位單元包括有設置在加工臺頂部的導液口，所述加工臺的頂部兩側位于導液口的上方固定安裝有滑動橫條，所述滑動橫條的右側一端上固定安裝有限位板，滑動橫條便于承托框進行移動，限位板能夠?qū)Τ型锌虻囊苿舆M行限位。

7、本實用新型技術方案的進一步改進在于：所述加工臺的頂部滑動安裝有承托框，所述承托框的底端兩側上均開設有滑槽，所述滑槽滑動安裝在滑動橫條的外表面上，所述承托框的內部底端上開設有排水口。

8、本實用新型技術方案的進一步改進在于：所述排水口的兩側上均設置有傾斜板，所述承托框的內部兩側上均固定安裝有固定支架，所述固定支架的頂部開設有管槽，所述固定支架的底端上開設有出水口，管槽便于對待酸洗的雷管殼體進行放置。

9、本實用新型技術方案的進一步改進在于：所述廢料清理單元包括有設置在儲液箱兩側內壁上的承載支架，所述承載支架的頂部兩側上均焊接有滑動豎桿，所述滑動豎桿的外表面上滑動套接有過濾網板，承載支架便于度過濾網板的安裝進行支撐，配合過濾網板對酸洗后液體中的廢料雜質進行過濾處理。

10、本實用新型技術方案的進一步改進在于：所述滑動豎桿的外表面位于過濾網板的下方活動套接有復位彈簧，所述復位彈簧的頂部固定安裝在過濾網板的底端上，所述復位彈簧的底部固定安裝在承載支架的頂部，酸洗液沖擊在過濾網板上，使得過濾網板上下滑動，利用復位彈簧的彈性勢能促使其不斷上下移動，進而使得過濾網板處于抖動狀態，能夠?qū)ζ漤敳窟^濾的雜質進行抖動，防止網孔堵塞。

11、由于采用了上述技術方案，本實用新型相對現有技術來說，取得的技術進步是：

12、1、本實用新型提供一種金屬雷管加工廢料清理裝置，通過設置循環泵配合導液管道將儲液箱內部的酸洗液向上抽取，再排進噴淋板的內部，由噴淋板配合霧化口將酸洗液均勻的向下噴灑，進而對下方的雷管進行酸洗處理，達到快速酸洗，提高工作效率的效果。

13、2、本實用新型提供一種金屬雷管加工廢料清理裝置，通過設置承托框和管槽便于對雷管殼體進行定位，管槽的設置使得雷管之間存在間距，便于對雷管外表面上沾附的廢料雜質進行沖刷。

14、3、本實用新型提供一種金屬雷管加工廢料清理裝置，通過設置過濾網板對雷管外表面上的廢料雜質進行過濾清理，向下流淌的的酸洗液撞擊在過濾網板的頂部，沖擊力促使過濾網板向下移動滑行在滑動豎桿的外表面上，并擠壓復位彈簧，利用復位彈簧的彈性勢能再促使過濾網板回彈復位，以此進行往復運動，使得過濾網板頂部的雜質處于抖動狀態，不會造成堵塞網孔。

技術特征：

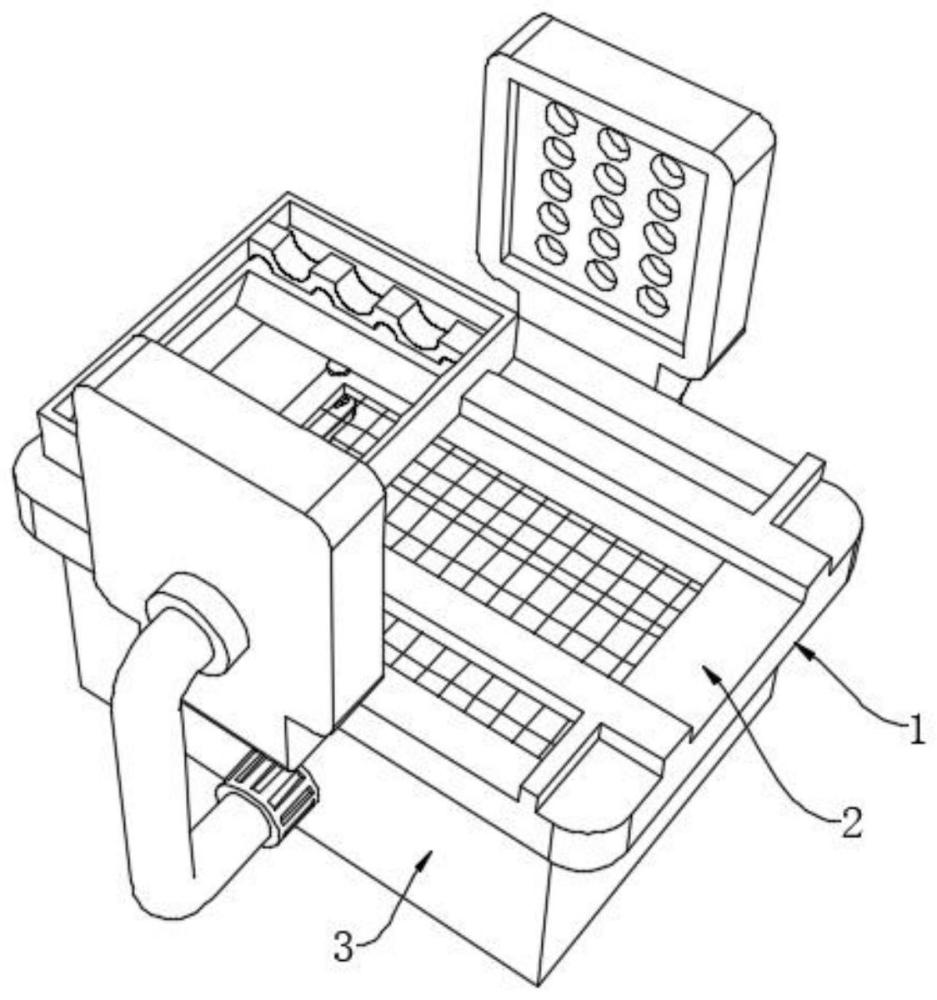

1.一種金屬雷管加工廢料清理裝置，包括加工裝置本體(1)，適用于金屬雷管加工使用，其特征在于：所述加工裝置本體(1)包括有加工臺(2)，所述加工臺(2)的底端上固定安裝有儲液箱(3)；

2.根據權利要求1所述的一種金屬雷管加工廢料清理裝置，其特征在于：所述定位單元包括有設置在加工臺(2)頂部的導液口(21)，所述加工臺(2)的頂部兩側位于導液口(21)的上方固定安裝有滑動橫條(22)，所述滑動橫條(22)的右側一端上固定安裝有限位板(23)。

3.根據權利要求1所述的一種金屬雷管加工廢料清理裝置，其特征在于：所述加工臺(2)的頂部滑動安裝有承托框(24)，所述承托框(24)的底端兩側上均開設有滑槽(25)，所述滑槽(25)滑動安裝在滑動橫條(22)的外表面上，所述承托框(24)的內部底端上開設有排水口(210)。

4.根據權利要求3所述的一種金屬雷管加工廢料清理裝置，其特征在于：所述排水口(210)的兩側上均設置有傾斜板(26)，所述承托框(24)的內部兩側上均固定安裝有固定支架(27)，所述固定支架(27)的頂部開設有管槽(28)，所述固定支架(27)的底端上開設有出水口(29)。

5.根據權利要求1所述的一種金屬雷管加工廢料清理裝置，其特征在于：所述廢料清理單元包括有設置在儲液箱(3)兩側內壁上的承載支架(35)，所述承載支架(35)的頂部兩側上均焊接有滑動豎桿(36)，所述滑動豎桿(36)的外表面上滑動套接有過濾網板(37)。

6.根據權利要求5所述的一種金屬雷管加工廢料清理裝置，其特征在于：所述滑動豎桿(36)的外表面位于過濾網板(37)的下方活動套接有復位彈簧(38)，所述復位彈簧(38)的頂部固定安裝在過濾網板(37)的底端上，所述復位彈簧(38)的底部固定安裝在承載支架(35)的頂部。

技術總結
本技術公開了一種金屬雷管加工廢料清理裝置，涉及金屬雷管加工技術領域，包括加工裝置本體，適用于金屬雷管加工使用，所述加工裝置本體包括有加工臺，所述加工臺的底端上固定安裝有儲液箱，所述儲液箱的頂部設置有酸洗單元，所述加工臺的頂部設置有定位單元，所述儲液箱的內部設置有廢料清理單元。本技術通過設置過濾網板對雷管外表面上的廢料雜質進行過濾清理，向下流淌的的酸洗液撞擊在過濾網板的頂部，沖擊力促使過濾網板向下移動滑行在滑動豎桿的外表面上，并擠壓復位彈簧，利用復位彈簧的彈性勢能再促使過濾網板回彈復位，以此進行往復運動，使得過濾網板頂部的雜質處于抖動狀態，不會造成堵塞網孔。

技術研發人員：韓國剛,隋濤,于佩佩,趙楊
受保護的技術使用者：費縣永泰機械配套有限公司
技術研發日：20240311
技術公布日：2025/3/20
