本技術涉及研磨加工，具體涉及一種螺紋牙刀磨頭。

背景技術：

1、碳化硅陶瓷和氧化鋯陶瓷均具有高強度和高硬度特性，屬于難加工的硬脆材料的一種。對于其產品需要進行內螺紋加工，目前主要的加工方法有內螺紋切削法、電火花加工法或直接絲攻等成型方法。

2、內螺紋切削法是當前較為常用的一種加工方法。其原理是使用pcd的成型螺紋刀具，通過切削方式來加工內螺紋，一般適用于螺紋直徑較大的情況。陶瓷燒結材料由于其硬度高、脆性大，切削過程中易受到振動的影響，以致加工精度難以保證，而且切削表面易出現龜裂等質量問題。

3、電火花加工法是一種新穎的加工方式，通過電腦數字控制，將電壓逐漸升高到放電點以上，放電形成微型空氣灰化區，使工件表面材料熔化蒸發。這種加工方法基本不存在切削力，可以實現復雜的內螺紋加工，而且加工表面光潔度高，質量好。不過，此方法對電極要求極高，需要選用合適的電極材料和電極形狀，而且加工成本很高。

4、由于陶瓷硬度大，如果使用絲攻直接進行加工陶瓷的螺紋極其容易導致絲攻磨損，這樣也無法加工完成合格的螺紋牙。

技術實現思路

1、本實用新型的目的在于克服現有技術中的缺點與不足，提供一種螺紋牙刀磨頭。

2、本實用新型的一個實施例提供一種螺紋牙刀磨頭，包括：研磨部和柄部；

3、所述研磨部上形成有多個研磨牙刀，所述研磨牙刀沿所述研磨部的延伸的方向依次布置，所述研磨牙刀的表面鍍有第一金剛砂層；

4、所述柄部用于與旋轉驅動組件裝配。

5、在一些可選的實施方式中，所述研磨部遠離所述柄部的一端設置有第二金剛砂層，所述第二金剛砂層與所述第一金剛砂層連接。

6、在一些可選的實施方式中，所述金剛砂層的厚度大于等于0.1mm。

7、在一些可選的實施方式中，所述研磨部上的研磨牙刀的數量為9-15。

8、在一些可選的實施方式中，所述研磨部上的研磨牙刀的數量為11。

9、在一些可選的實施方式中，相鄰所述研磨牙刀之間的間距為1.2-1.8mm。

10、在一些可選的實施方式中，相鄰所述研磨牙刀之間的間距為1.5mm。

11、在一些可選的實施方式中，所述柄部的直徑大于所述研磨部的直徑，所述柄部與所述研磨部之間連接有過渡段，所述過渡段的直徑在靠近所述研磨部的方向上逐漸縮小。

12、在一些可選的實施方式中，所述柄部遠離所述研磨部的一端的邊緣設置有倒角。

13、在一些可選的實施方式中，所述柄部為鎢鋼柄部，所述研磨部為鎢鋼研磨部。

14、相對于現有技術，本實用新型的螺紋牙刀磨頭能夠伸入到陶瓷工件上的底孔內，以對底孔的內壁進行研磨，從而穩定加工出完整光潔的標準螺紋牙，不僅是內螺紋特征還是外螺紋特征都可以進行加工，相比切削加工或直接絲攻的方式更加穩定精確，而且不易對陶瓷工件產生損傷，相比電火花加工的成本也更較低。

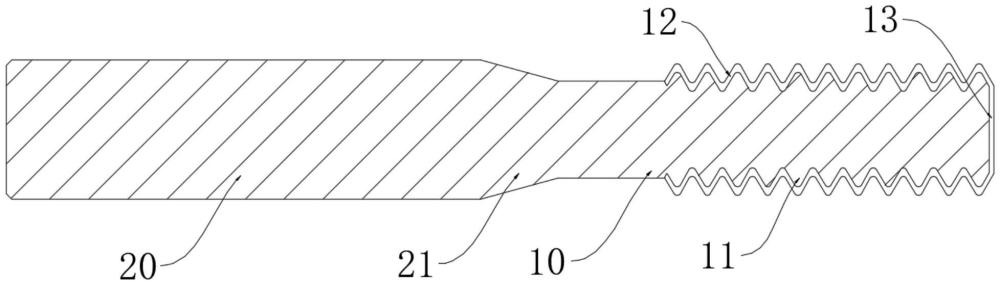

15、為了能更清晰的理解本實用新型，以下將結合附圖說明闡述本發明的具體實施方式。

技術特征：

1.一種螺紋牙刀磨頭，其特征在于，包括：研磨部和柄部；

2.根據權利要求1所述的一種螺紋牙刀磨頭，其特征在于：所述研磨部遠離所述柄部的一端設置有第二金剛砂層，所述第二金剛砂層與所述第一金剛砂層連接。

3.根據權利要求1所述的一種螺紋牙刀磨頭，其特征在于：所述金剛砂層的厚度大于等于0.1mm。

4.根據權利要求1至3任一項所述的一種螺紋牙刀磨頭，其特征在于：所述研磨部上的研磨牙刀的數量為9-15。

5.根據權利要求4所述的一種螺紋牙刀磨頭，其特征在于：所述研磨部上的研磨牙刀的數量為11。

6.根據權利要求1至3任一項所述的一種螺紋牙刀磨頭，其特征在于：相鄰所述研磨牙刀之間的間距為1.2-1.8mm。

7.根據權利要求6所述的一種螺紋牙刀磨頭，其特征在于：相鄰所述研磨牙刀之間的間距為1.5mm。

8.根據權利要求1至3任一項所述的一種螺紋牙刀磨頭，其特征在于：所述柄部的直徑大于所述研磨部的直徑，所述柄部與所述研磨部之間連接有過渡段，所述過渡段的直徑在靠近所述研磨部的方向上逐漸縮小。

9.根據權利要求1至3任一項所述的一種螺紋牙刀磨頭，其特征在于：所述柄部遠離所述研磨部的一端的邊緣設置有倒角。

10.根據權利要求1至3任一項所述的一種螺紋牙刀磨頭，其特征在于：所述柄部為鎢鋼柄部，所述研磨部為鎢鋼研磨部。

技術總結
本技術提供一種螺紋牙刀磨頭，包括：研磨部和柄部；所述研磨部上形成有多個研磨牙刀，所述研磨牙刀沿所述研磨部的延伸的方向依次布置，所述研磨牙刀的表面鍍有第一金剛砂層；所述柄部用于與旋轉驅動組件裝配。相對于現有技術，本技術的螺紋牙刀磨頭能夠伸入到陶瓷工件上的底孔內，以對底孔的內壁進行研磨，從而穩定加工出完整光潔的標準螺紋牙，不僅是內螺紋特征還是外螺紋特征都可以進行加工，相比切削加工或直接絲攻的方式更加穩定精確，而且不易對陶瓷工件產生損傷，相比電火花加工的成本也更較低。

技術研發人員：陳惠添,鄧松裕,吳錦全
受保護的技術使用者：廣東科杰技術股份有限公司
技術研發日：20240315
技術公布日：2025/3/20
