本技術涉及冷卻裝置，尤其涉及一種鑄軋機用循環冷卻裝置。

背景技術：

1、鑄軋機是直接將金屬熔體制成半成品坯或成品材的一種新工藝，這種工藝的顯著特點是其結晶器為兩個帶水冷系統的旋轉鑄軋輥，熔體在其輥縫間完成凝固和熱軋兩個過程。在鋁箔的生產過程中，需要通過鑄軋機將鋁液鑄軋成鋁板，由于鋁液、鋁板的溫度非常高，導致鑄軋機的鑄軋輥非常滾燙，影響鋁板正常的鑄軋。故需要一定的冷卻來降低其影響。

2、現有的技術存在以下問題：

3、經大量檢索后發現，中國專利公開號：cn219724534u公開了一種鋁鑄軋機冷卻裝置，包括底板和冷卻槽，所述底板的上端面靠近四角處均固定連接有固定桿，四個所述固定桿的上端面固定連接有安裝板，所述安裝板的上端面兩側均固定連接有安裝架，兩個所述安裝架的相對一側靠上下處均分別轉動設置有固定轉動座和轉動桿，同一水平上的固定轉動座和轉動桿之間均固定連接有輥輪，該實用新型中，通過設置的循環且高效水冷的作用進而可以達到更好的對輥輪的冷卻作用，使得可以達到更好的物理快速降溫的作用進而提高輥輪的使用壽命，同時在輥輪上設置的多層材質進而可以達到對輥輪更好的自身保護作用，進而可以達到更好的耐用作用，具有更好的使用性和保護性。

4、然而上述專利在實際使用過程中還存在需要改進的問題，較為明顯的是循環冷卻的效果不理想，循環冷卻的效率有待提高的問題。

5、我們?yōu)榇耍岢隽艘环N鑄軋機用循環冷卻裝置解決上述弊端。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的缺點而提出的一種鑄軋機用循環冷卻裝置。

2、為了實現上述目的，本實用新型采用了如下技術方案：一種鑄軋機用循環冷卻裝置，包括承載板、第一三通管和第二三通管，所述承載板上通過承載架安裝有輥輪，且輥輪的輪軸兩端均安裝有高速旋轉接頭，所述承載板的底面固定安裝有水箱，所述第一三通管上安裝有冷卻泵，所述第一三通管的一端與水箱連通，所述第一三通管的另一端與高速旋轉接頭連通，所述第二三通管的一端與輥輪的另一端連通，所述第二三通管的另一端與水箱連通，所述水箱的表面固定安裝有驅動電機，且驅動電機的輸出端延伸至水箱內安裝有攪拌葉，所述水箱的內底面安裝有溫度傳感器。

3、優選的，所述承載架上位于輥輪的上方和下方均安裝有吹風管，且吹風管上安裝有出氣咀，所述承載板的頂面固定安裝有空氣壓縮機，且空氣壓縮機的出氣端安裝有氣管，并且氣管的另一端通過三通與吹風管連通。

4、優選的，所述承載板的表面固定安裝有控制開關，且控制開關通過導線與驅動電機、空氣壓縮機和溫度傳感器電性連接。

5、優選的，所述水箱的一側表面上端安裝有注水口和排氣管。

6、優選的，所述出氣咀設有多個，且多個出氣咀等距分布在吹風管的表面。

7、優選的，所述輥輪設有兩個，且兩個輥輪的旋轉方向相反。

8、與現有技術相比，本實用新型的有益效果是：

9、1、本實用新型中通過設置驅動電機、攪拌葉、溫度傳感器和排氣管，溫度傳感器監測到水箱內的水溫超過設定值時，驅動電機驅動攪拌葉旋轉，能夠?qū)λ鋬?nèi)的水進行攪拌降溫，產生的熱空氣通過排氣管從水箱內排出實現對水的降溫處理，循環冷卻效果更加的理想，循環冷卻效率更加的高效，結構簡單，實用性強，值得推廣。

10、2、本實用新型中通過設置空氣壓縮機、氣管、吹風管和出氣咀的相互配合使用，能夠?qū)佪嗊M行風冷冷卻，相對于采用單一的水冷冷卻的方式效果更加的理想，冷卻效率更加的高效。

技術特征：

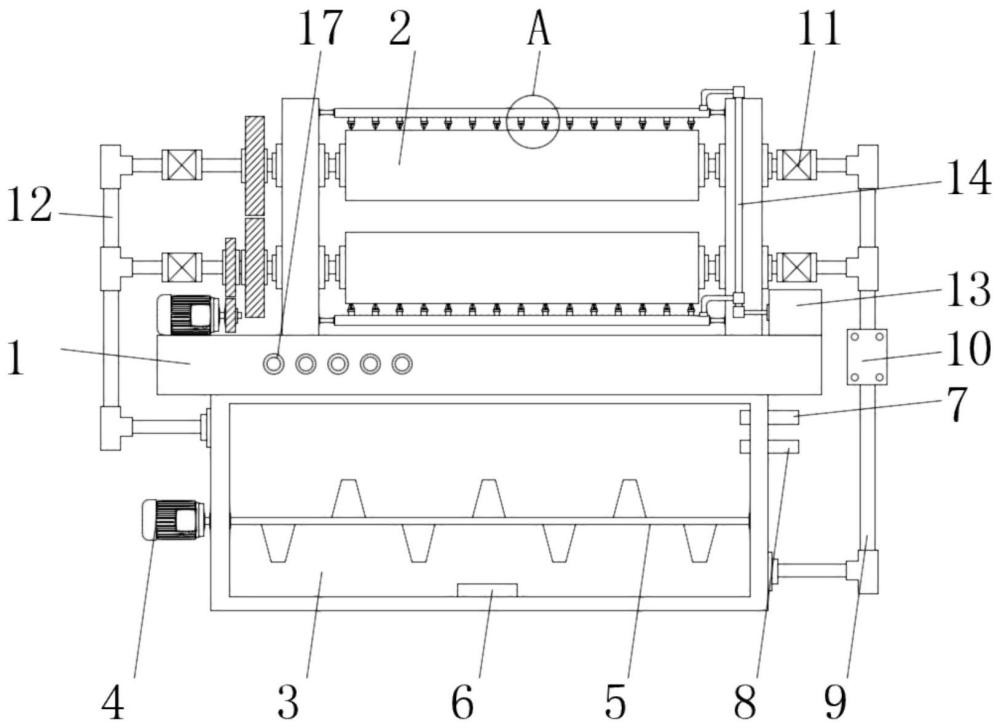

1.一種鑄軋機用循環冷卻裝置，包括承載板(1)、第一三通管(9)和第二三通管(12)，其特征在于，所述承載板(1)上通過承載架安裝有輥輪(2)，且輥輪(2)的輪軸兩端均安裝有高速旋轉接頭(11)，所述承載板(1)的底面固定安裝有水箱(3)，所述第一三通管(9)上安裝有冷卻泵(10)，所述第一三通管(9)的一端與水箱(3)連通，所述第一三通管(9)的另一端與高速旋轉接頭(11)連通，所述第二三通管(12)的一端與輥輪(2)的另一端連通，所述第二三通管(12)的另一端與水箱(3)連通，所述水箱(3)的表面固定安裝有驅動電機(4)，且驅動電機(4)的輸出端延伸至水箱(3)內安裝有攪拌葉(5)，所述水箱(3)的內底面安裝有溫度傳感器(6)。

2.根據權利要求1所述的一種鑄軋機用循環冷卻裝置，其特征在于，所述承載架上位于輥輪(2)的上方和下方均安裝有吹風管(15)，且吹風管(15)上安裝有出氣咀(16)，所述承載板(1)的頂面固定安裝有空氣壓縮機(13)，且空氣壓縮機(13)的出氣端安裝有氣管(14)，并且氣管(14)的另一端通過三通與吹風管(15)連通。

3.根據權利要求1所述的一種鑄軋機用循環冷卻裝置，其特征在于，所述承載板(1)的表面固定安裝有控制開關(17)，且控制開關(17)通過導線與驅動電機(4)、空氣壓縮機(13)和溫度傳感器(6)電性連接。

4.根據權利要求1所述的一種鑄軋機用循環冷卻裝置，其特征在于，所述水箱(3)的一側表面上端安裝有注水口(7)和排氣管(8)。

5.根據權利要求2所述的一種鑄軋機用循環冷卻裝置，其特征在于，所述出氣咀(16)設有多個，且多個出氣咀(16)等距分布在吹風管(15)的表面。

6.根據權利要求1所述的一種鑄軋機用循環冷卻裝置，其特征在于，所述輥輪(2)設有兩個，且兩個輥輪(2)的旋轉方向相反。

技術總結
本技術公開了一種鑄軋機用循環冷卻裝置，包括承載板、第一三通管和第二三通管，所述承載板上通過承載架安裝有輥輪，且輥輪的輪軸兩端均安裝有高速旋轉接頭，所述承載板的底面固定安裝有水箱，所述第一三通管上安裝有冷卻泵，所述第一三通管的一端與水箱連通，所述第一三通管的另一端與高速旋轉接頭連通。本技術中，通過設置驅動電機、攪拌葉、溫度傳感器和排氣管，溫度傳感器監測到水箱內的水溫超過設定值時，驅動電機驅動攪拌葉旋轉，能夠?qū)λ鋬?nèi)的水進行攪拌降溫，產生的熱空氣通過排氣管從水箱內排出實現對水的降溫處理，循環冷卻效果更加的理想，循環冷卻效率更加的高效，結構簡單，實用性強，值得推廣。

技術研發人員：孫恒杰,閆龍欽,趙志紅
受保護的技術使用者：河南永通鋁業有限公司
技術研發日：20240425
技術公布日：2025/4/24
