本技術涉及橡膠管道生產，特別是一種可調節高度的橡膠管道整徑裝置。

背景技術：

1、橡膠管是指氣體輸送用的管子，常用于氣焊、氣割、各種氣體保護焊、等離子弧焊接和切割等，橡膠管的特性有生理惰性、耐紫外線、耐臭氧、耐高低溫(-80至300度)、透明度高、回彈力強，耐壓縮永久不變形、耐油、耐沖壓、耐酸堿、耐磨、難燃、耐電壓、導電等性能。

2、橡膠管道加工過程中，管道內徑需要進行必要的整形，打磨，提高表面光滑度和內徑精度，現如今，對橡膠管道內壁的打磨，都是使用人工來完成，需要耗費大量的人力物力，精度也得不到保證，基于此，本申請提出了一種可調節高度的橡膠管道整徑裝置，可解決上述問題。

技術實現思路

1、本實用新型的目的在于克服現有技術的缺點，提供一種可調節高度的橡膠管道整徑裝置。

2、本實用新型的目的通過以下技術方案來實現：一種可調節高度的橡膠管道整徑裝置，包括底座，所述底座的頂面轉動安裝有內齒圈，所述底座頂面的中線處安裝有通過第一電機帶動進行轉動的轉桿，所述內齒圈的頂面安裝有固定環，所述固定環內部的四周均安裝有固定框，其內部均安裝有可往復運動的夾座，四個所述夾座頂面的兩側均安裝有防滑套，所述轉桿的外部安裝有可上下往復運動的升降架，其整體呈矩形框形，所述升降架的內部安裝有第一氣缸，所述第一氣缸的輸出端安裝有打磨頭。

3、可選的，所述底座頂面的兩側均轉動安裝有限位齒輪，所述底座底面的另兩側均安裝有第二電機，其輸出端均安裝有驅動齒輪，兩個所述限位齒輪和驅動齒輪均與內齒圈嚙合。

4、可選的，四個所述固定框的外部均安裝有第二氣缸，四個所述夾座分別安裝于四個第二氣缸的輸出端。

5、可選的，所述轉桿的中位開設有通槽，所述通槽的內部安裝有通過第三電機帶動進行轉動的絲杠，所述升降架外部的一端安裝有圓環，其套在絲杠外，所述圓環內壁的兩側分別安裝有固定塊和限位塊，所述固定塊和限位塊分別滑動安裝于通槽內的兩側，且固定塊與絲杠螺紋配合。

6、可選的，所述底座的底面安裝有多個圓周陣列的支撐腿。

7、本實用新型具有以下優點：

8、該可調節高度的橡膠管道整徑裝置，以底座作為裝置主體，底座頂面的中線處安裝有通過電機帶動進行轉動的轉桿，其外部安裝有可上下往復運動的升降架，其外部安裝有通過氣缸帶動進行往復運動的打磨頭，將橡膠管道放到底座上，通過打磨頭轉動和伸縮，可實現對管道內壁打磨的作用，且該結構可適用于多種規格的管道。

9、在底座的頂面轉動安裝有內齒圈，底座上還安裝有通過電機帶動進行轉動的驅動齒輪，其與內齒圈嚙合之后，可帶動內齒圈轉動，在內齒圈上安裝有固定環，其內部的四周均安裝有固定框，其內部安裝有通過氣缸帶動進行往復運動的夾座，多個夾座頂面的兩側均安裝有防滑套，通過四個夾座的夾持作用，可對不同規格管道進行夾持，且便于對管道進行固位和拆卸，使得整個裝置的實用性較強。

技術特征：

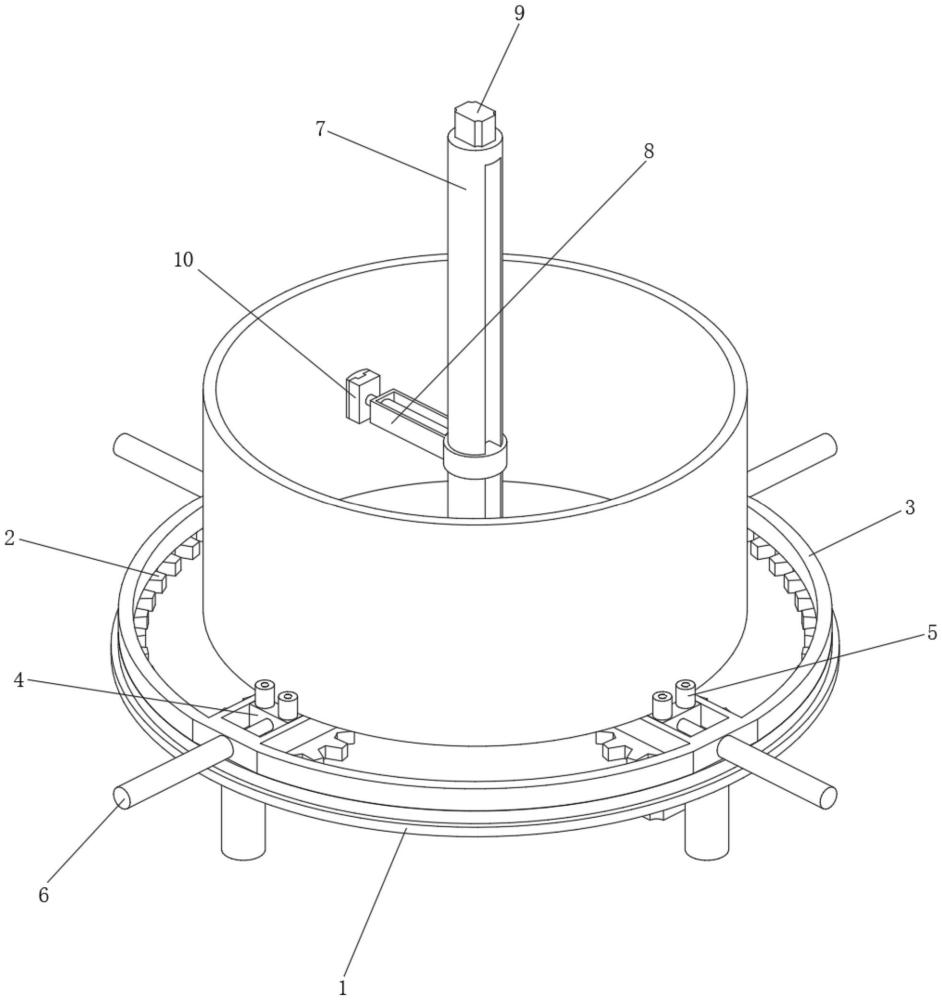

1.一種可調節高度的橡膠管道整徑裝置，其特征在于：包括底座(1)，所述底座(1)的頂面轉動安裝有內齒圈(2)，所述底座(1)頂面的中線處安裝有通過第一電機(11)帶動進行轉動的轉桿(7)，所述內齒圈(2)的頂面安裝有固定環(3)，所述固定環(3)內部的四周均安裝有固定框(16)，其內部均安裝有可往復運動的夾座(4)，四個所述夾座(4)頂面的兩側均安裝有防滑套(5)，所述轉桿(7)的外部安裝有可上下往復運動的升降架(8)，其整體呈矩形框形，所述升降架(8)的內部安裝有第一氣缸(13)，所述第一氣缸(13)的輸出端安裝有打磨頭(10)。

2.根據權利要求1所述的一種可調節高度的橡膠管道整徑裝置，其特征在于：所述底座(1)頂面的兩側均轉動安裝有限位齒輪(15)，所述底座(1)底面的另兩側均安裝有第二電機(12)，其輸出端均安裝有驅動齒輪(14)，兩個所述限位齒輪(15)和驅動齒輪(14)均與內齒圈(2)嚙合。

3.根據權利要求1所述的一種可調節高度的橡膠管道整徑裝置，其特征在于：四個所述固定框(16)的外部均安裝有第二氣缸(6)，四個所述夾座(4)分別安裝于四個第二氣缸(6)的輸出端。

4.根據權利要求1所述的一種可調節高度的橡膠管道整徑裝置，其特征在于：所述轉桿(7)的中位開設有通槽(18)，所述通槽(18)的內部安裝有通過第三電機(9)帶動進行轉動的絲杠，所述升降架(8)外部的一端安裝有圓環，其套在絲杠外，所述圓環內壁的兩側分別安裝有固定塊(19)和限位塊(20)，所述固定塊(19)和限位塊(20)分別滑動安裝于通槽(18)內的兩側，且固定塊(19)與絲杠螺紋配合。

5.根據權利要求1所述的一種可調節高度的橡膠管道整徑裝置，其特征在于：所述底座(1)的底面安裝有多個圓周陣列的支撐腿(17)。

技術總結
本技術涉及橡膠管道生產技術領域，特別是一種可調節高度的橡膠管道整徑裝置，包括底座，所述底座的頂面轉動安裝有內齒圈，所述底座頂面的中線處安裝有通過第一電機帶動進行轉動的轉桿，所述內齒圈的頂面安裝有固定環，所述固定環內部的四周均安裝有固定框，其內部均安裝有可往復運動的夾座，四個所述夾座頂面的兩側均安裝有防滑套。本技術的優點在于：以底座作為裝置主體，底座頂面的中線處安裝有通過電機帶動進行轉動的轉桿，其外部安裝有可上下往復運動的升降架，其外部安裝有通過氣缸帶動進行往復運動的打磨頭，將橡膠管道放到底座上，通過打磨頭轉動和伸縮，可實現對管道內壁打磨的作用，且該結構可適用于多種規格的管道。

技術研發人員：趙旗,張銀亮,程昱翔,李明,趙光遠
受保護的技術使用者：河南賽侖特液壓流體科技有限公司
技術研發日：20240708
技術公布日：2025/4/24
