本技術涉及金屬拋光設備除雜領域，特別涉及一種除雜機構及其金屬拋光設備。

背景技術：

1、金屬的種類多樣，金屬在進行生產時，需要進行加工操作，進而會使用到金屬拋光設備，金屬拋光設備可以對金屬進行拋光處理，使金屬進行后續使用，金屬在進行拋光時，會產生雜質，進而金屬拋光設備會設置除雜機構。

2、在申請?zhí)枮?02222831639.7提到了金屬拋光打磨設備包括工作臺，工作臺上設置有工件固定機構、拋光打磨機構和除雜機構，除雜機構包括過濾箱、過濾板、風機、第一連接管、第二連接管、第一軟管、吸管和第二軟管，過濾箱固定安裝在匚形架的頂部，過濾板固定安裝在過濾箱內，風機固定安裝在匚形架的頂部，風機的進風端與過濾箱固定連接，第一連接管固定安裝在過濾箱的一側外壁上，第一連接管的底端延伸至匚形架內，第二連接管固定安裝在橫板上，第一軟管固定安裝在第一連接管的底端，第一軟管的底端與第二連接管的頂端固定連接，吸管固定安裝在安裝板上，第二軟管固定安裝在第二連接管的一端，第二軟管的一端與吸管固定連接。

3、其中利用管道和風機的配合，對雜質進行吸取，同時利用過濾箱內的過濾板對雜質進行過濾，過濾板安裝在過濾箱的內部，過濾板在長時間使用后，需要進行取下清理，通常工作人員需要對過濾箱的內部進行拆分，將過濾板從過濾箱的內部拆下，但這種方式會存在過濾箱內部操作空間受限且操作繁瑣的情況，不便于將過濾板從過濾箱內部直接取出，存在一定的局限性。

技術實現思路

1、本實用新型的目的在于提供一種除雜機構及其金屬拋光設備，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種除雜機構，包括：

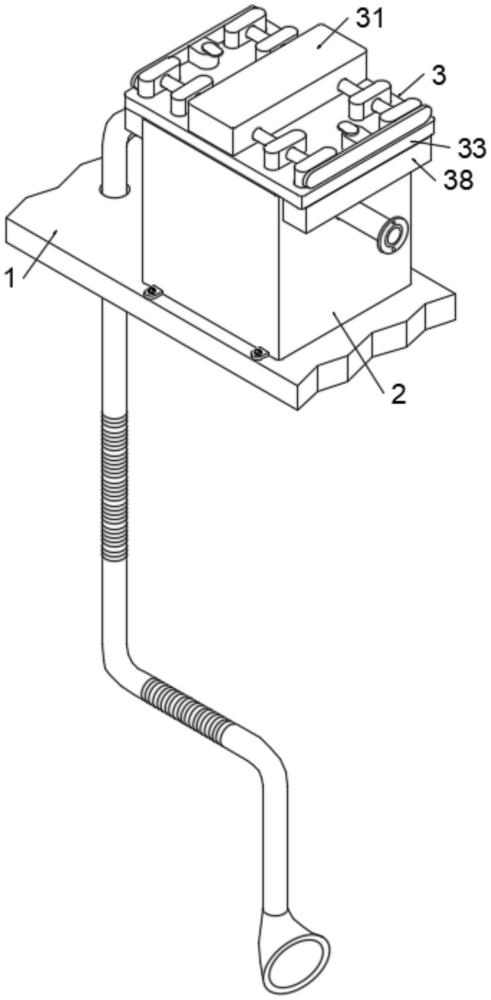

3、支撐架，所述支撐架的頂端設置有過濾箱，所述過濾箱的內部設置有過濾網；

4、所述過濾箱上設置有用于鎖定過濾網安裝位置的輔助機構，所述輔助機構包括：

5、滑動架和承載框，所述滑動架滑動設置于承載框上，所述承載框位于過濾箱的內部，所述滑動架用于支撐過濾網的所處位置，所述承載框用于盛裝過濾雜質；

6、連接板和定位板，所述連接板位于過濾箱的頂部，所述定位板位于連接板上，所述連接板用于支撐承載框的安裝位置，所述定位板用于對連接板的安裝進行定位；

7、導向框和安裝柱，所述安裝柱滑動設置于導向框和滑動架上，所述安裝柱用于鎖定連接板和滑動架的安裝位置。

8、優選的，所述承載框的頂端與連接板固定連接，所述承載框和滑動架的頂端均開設有第一滑槽，所述滑動架與第一滑槽的內腔滑動穿插連接，所述過濾網嵌設于滑動架的內部。

9、優選的，所述過濾箱的兩側部均固定連接有承載塊，所述承載塊的頂端與定位板固定連接，所述連接板的頂端對稱開設有第二滑槽，所述定位板與第二滑槽的內腔滑動穿插連接。

10、優選的，所述導向框的底端與連接板固定連接，所述定位板的側部開設有第三滑槽，所述滑動架的兩側部均對稱開設有限位槽，所述安裝柱與第三滑槽、導向框和限位槽的內腔均滑動穿插連接。

11、優選的，所述連接板的頂部對稱設置有移動板，所述移動板的側部與安裝柱固定連接，所述移動板的側部固定連接有安裝框，所述安裝框的內腔滑動設置有用于鎖定安裝框所處位置的定位桿，所述連接板的頂端對稱開設有與定位桿相配合的卡槽。

12、優選的，所述安裝框的內腔固定穿插連接有導向環，所述定位桿與導向環的內腔滑動穿插連接，所述定位桿的外壁固定穿插連接有固定環，所述定位桿的外壁套設有用于驅動固定環豎直運動的彈簧，所述彈簧的一端與其中一個導向環固定連接，所述彈簧的另一端與固定環固定連接。

13、本實用新型另一目的在于提供一種金屬拋光設備，所述金屬拋光設備包括上述的除雜機構。

14、本實用新型的技術效果和優點：

15、本實用新型通過利用滑動架、承載框、連接板、定位板、導向框和安裝柱的相互配合，滑動架對過濾網進行支撐，承載框?qū)^濾網進行安裝，安裝柱對定位板、導向框和滑動架的相對位置進行限定，進而有利于對過濾網直接拆卸取出，以對過濾網進行清理，同時有利于對過濾網過濾的雜質進行收集取出，方便操作。

技術特征：

1.一種除雜機構，包括：

2.根據權利要求1所述的一種除雜機構，其特征在于，所述承載框(32)的頂端與連接板(33)固定連接，所述承載框(32)和滑動架(31)的頂端均開設有第一滑槽，所述滑動架(31)與第一滑槽的內腔滑動穿插連接，所述過濾網(4)嵌設于滑動架(31)的內部。

3.根據權利要求1所述的一種除雜機構，其特征在于，所述過濾箱(2)的兩側部均固定連接有承載塊(38)，所述承載塊(38)的頂端與定位板(34)固定連接，所述連接板(33)的頂端對稱開設有第二滑槽，所述定位板(34)與第二滑槽的內腔滑動穿插連接。

4.根據權利要求1所述的一種除雜機構，其特征在于，所述導向框(35)的底端與連接板(33)固定連接，所述定位板(34)的側部開設有第三滑槽，所述滑動架(31)的兩側部均對稱開設有限位槽，所述安裝柱(36)與第三滑槽、導向框(35)和限位槽的內腔均滑動穿插連接。

5.根據權利要求1所述的一種除雜機構，其特征在于，所述連接板(33)的頂部對稱設置有移動板(37)，所述移動板(37)的側部與安裝柱(36)固定連接，所述移動板(37)的側部固定連接有安裝框(371)，所述安裝框(371)的內腔滑動設置有用于鎖定安裝框(371)所處位置的定位桿(372)，所述連接板(33)的頂端對稱開設有與定位桿(372)相配合的卡槽。

6.根據權利要求5所述的一種除雜機構，其特征在于，所述安裝框(371)的內腔固定穿插連接有導向環(373)，所述定位桿(372)與導向環(373)的內腔滑動穿插連接，所述定位桿(372)的外壁固定穿插連接有固定環(374)，所述定位桿(372)的外壁套設有用于驅動固定環(374)豎直運動的彈簧(375)，所述彈簧(375)的一端與其中一個導向環(373)固定連接，所述彈簧(375)的另一端與固定環(374)固定連接。

7.一種金屬拋光設備，其特征在于，所述金屬拋光設備包括如權利要求1-6任一項所述的除雜機構。

技術總結
本技術公開了一種除雜機構及其金屬拋光設備，包括支撐架，支撐架的頂端設置有過濾箱，過濾箱的內部設置有過濾網,過濾箱上設置有用于鎖定過濾網安裝位置的輔助機構，輔助機構包括滑動架和承載框，滑動架滑動設置于承載框上，承載框位于過濾箱的內部，滑動架用于支撐過濾網的所處位置，承載框用于盛裝過濾雜質。本技術通過利用滑動架、承載框、連接板、定位板、導向框和安裝柱的相互配合，滑動架對過濾網進行支撐，承載框?qū)^濾網進行安裝，安裝柱對定位板、導向框和滑動架的相對位置進行限定，進而有利于對過濾網直接拆卸取出，以對過濾網進行清理，同時有利于對過濾網過濾的雜質進行收集取出，方便操作。

技術研發人員：張建,周祥
受保護的技術使用者：蘇州日進模具有限公司
技術研發日：20240712
技術公布日：2025/4/24
