本技術涉及金剛石加工，特別涉及一種金剛石加工用打磨裝置。

背景技術：

1、金剛石的化學組成是純碳，其晶體結構是由碳原子通過共價鍵形成的立方晶系，這使得金剛石在工業和科學研究中具有重要的應用，特別是用作切削工具和磨具的材料，為了使金剛石更好的發揮用處，通常會使用高精度的打磨機械設備，使用粗磨石進行初步的磨削，以便得到金剛石大致的形狀和平整度，金剛石在打磨時，其表面會出現大量的廢料。

2、打磨裝置對金剛石打磨結束后，廢料可能會附著在金剛石表面，廢料的堆積，可能導致金剛石尺寸不一致，影響最終產品的精度和幾何形狀，也就降低了打磨裝置對金剛石加工的質量，為此設計一種金剛石加工用打磨裝置尤為重要。

技術實現思路

1、本實用新型的目的在于提供一種金剛石加工用打磨裝置，以解決上述背景技術中提出的廢料的堆積，可能導致金剛石尺寸不一致，影響最終產品的精度和幾何形狀的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種金剛石加工用打磨裝置，包括打磨裝置本體、電機和打磨盤，所述電機設置在打磨裝置本體的背面，所述打磨盤的一側與電機的輸出軸傳動連接，所述打磨裝置本體的背面設置有處理板，所述打磨裝置本體的背面固定安裝有兩個貼合板，兩個所述貼合板的內部均滑動安裝有輔助條，兩個所述輔助條的一端設置有清潔板，所述清潔板的底端設置有若干個刮毛，所述處理板的底部設置有集屑盒，所述處理板的內部設置有兩個嵌入板，兩個所述嵌入板的頂端均設置有多個硅膠條。

3、作為本實用新型的一種優選技術方案，所述處理板的底端固定安裝有兩個抵接桿，兩個所述抵接桿的一端均固定安裝有垂直板，所述集屑盒擱置在兩個垂直板的頂部。

4、作為本實用新型的一種優選技術方案，兩個所述垂直板設置的位置相對應。

5、作為本實用新型的一種優選技術方案，若干個所述刮毛的一端分別與清潔板的底端固定穿插連接，其中一個所述輔助條的頂端固定安裝有l(wèi)型握柄。

6、作為本實用新型的一種優選技術方案，若干個所述刮毛設置的位置均為等間距排列，所述清潔板的頂端分別與兩個輔助條的底端固定連接。

7、作為本實用新型的一種優選技術方案，所述處理板的兩側均設置有防屑板，所述處理板的另一側活動鉸接有導料板，所述導料板的表面設置有海綿墊。

8、作為本實用新型的一種優選技術方案，兩個所述防屑板的厚度均小于處理板的厚度。

9、與現有技術相比，本實用新型的有益效果是：

10、1、本實用新型一種金剛石加工用打磨裝置，通過設置了貼合板、輔助條、刮毛、集屑盒、嵌入板和硅膠條，金剛石在打磨裝置本體的內部通過打磨盤實現打磨，打磨結束后，向打磨裝置本體的背面推動金剛石，將其挪動到處理板的表面，若干個刮毛的底面會與金剛石的表面相互接觸，通過左右移動l型握柄，兩個輔助條即可在貼合板的內部左右移動，從而帶動著若干個刮毛左右移動，若干個刮毛將不斷的與金剛石的表面相互刮掃，可以將打磨的廢料清掃下來，廢料可以被集屑盒所收集，在對金剛石推送過程中，其底面也將通過多個硅膠條進行清掃，進一步提高了金剛石的整潔度。

11、2、本實用新型一種金剛石加工用打磨裝置，通過設置了防屑板、導料板、l型握柄、垂直板和抵接桿，集屑盒的底部通過被兩個垂直板支撐，即可牢固的限位在處理板的底部，通過移動l型握柄，可以調節清潔板的位置，兩個防屑板的目的是防止清掃的廢料掉到地面，通過傾斜的導料板，能夠加快打磨結束后金剛石下料的速度。

技術特征：

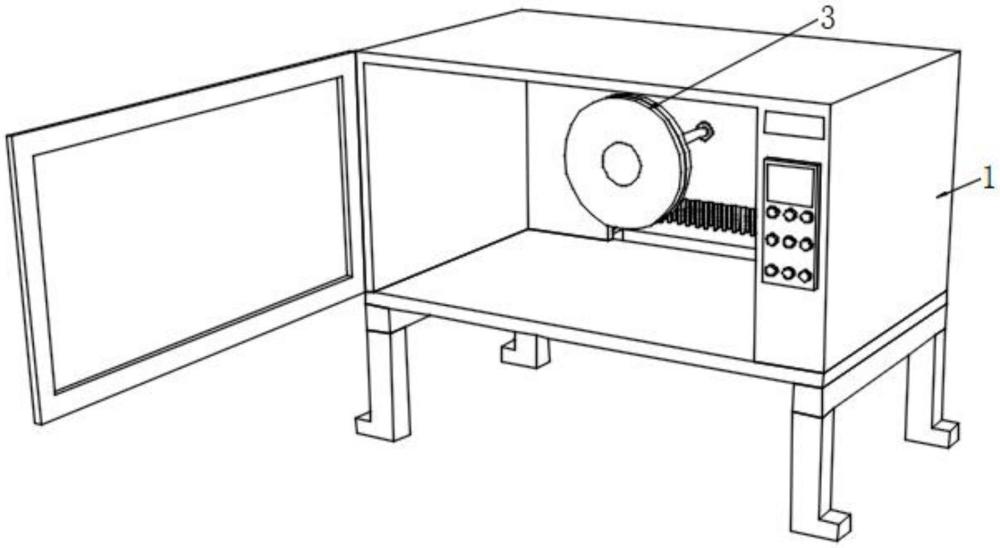

1.一種金剛石加工用打磨裝置，包括打磨裝置本體(1)、電機(2)和打磨盤(3)，所述電機(2)設置在打磨裝置本體(1)的背面，所述打磨盤(3)的一側與電機(2)的輸出軸傳動連接，其特征在于：所述打磨裝置本體(1)的背面設置有處理板(4)，所述打磨裝置本體(1)的背面固定安裝有兩個貼合板(7)，兩個所述貼合板(7)的內部均滑動安裝有輔助條(8)，兩個所述輔助條(8)的一端設置有清潔板(9)，所述清潔板(9)的底端設置有若干個刮毛(10)，所述處理板(4)的底部設置有集屑盒(14)，所述處理板(4)的內部設置有兩個嵌入板(15)，兩個所述嵌入板(15)的頂端均設置有多個硅膠條(16)。

2.根據權利要求1所述的一種金剛石加工用打磨裝置，其特征在于：所述處理板(4)的底端固定安裝有兩個抵接桿(12)，兩個所述抵接桿(12)的一端均固定安裝有垂直板(13)，所述集屑盒(14)擱置在兩個垂直板(13)的頂部。

3.根據權利要求2所述的一種金剛石加工用打磨裝置，其特征在于：兩個所述垂直板(13)設置的位置相對應。

4.根據權利要求1所述的一種金剛石加工用打磨裝置，其特征在于：若干個所述刮毛(10)的一端分別與清潔板(9)的底端固定穿插連接，其中一個所述輔助條(8)的頂端固定安裝有l(wèi)型握柄(11)。

5.根據權利要求4所述的一種金剛石加工用打磨裝置，其特征在于：若干個所述刮毛(10)設置的位置均為等間距排列，所述清潔板(9)的頂端分別與兩個輔助條(8)的底端固定連接。

6.根據權利要求1所述的一種金剛石加工用打磨裝置，其特征在于：所述處理板(4)的兩側均設置有防屑板(5)，所述處理板(4)的另一側活動鉸接有導料板(6)，所述導料板(6)的表面設置有海綿墊。

7.根據權利要求6所述的一種金剛石加工用打磨裝置，其特征在于：兩個所述防屑板(5)的厚度均小于處理板(4)的厚度。

技術總結
本技術公開了一種金剛石加工用打磨裝置，包括打磨裝置本體、電機和打磨盤，電機設置在打磨裝置本體的背面，打磨盤的一側與電機的輸出軸傳動連接，打磨裝置本體的背面設置有處理板，打磨裝置本體的背面固定安裝有兩個貼合板，兩個貼合板的內部均滑動安裝有輔助條，兩個輔助條的一端設置有清潔板，通過設置了貼合板、集屑盒、嵌入板和硅膠條，金剛石在打磨裝置本體的內部通過打磨盤實現打磨，打磨結束后，向打磨裝置本體的背面推動金剛石，將其挪動到處理板的表面，可以將打磨的廢料清掃下來，廢料可以被集屑盒所收集，在對金剛石推送過程中，其底面也將通過多個硅膠條進行清掃，進一步提高了金剛石的整潔度。

技術研發人員：甘俊偉,劉建飛,董周澤
受保護的技術使用者：湖北瑞華科技有限公司
技術研發日：20240725
技術公布日：2025/4/24
