本技術涉及膠輥拋光加工，具體涉及一種雙面自動拋光機。

背景技術：

1、膠輥拋光需依據經驗選擇不同目數砂帶或砂紙循序配合、結合適合的手法技巧和作業次數方可達到最終的效果。因此膠輥拋光作業高度依賴作業者經驗和技能，不同作業者或同一作業者不同批次的質量波動大，且難以形成標準進行質量考核、技能培訓等工作，也很難控制作業進度節奏；拋光也因此常作為獨立的工序手工或半自動化作業，效能低下，且加長了膠輥生產工序，加大了生產車間周轉空間要求。

2、針對以上弊端，因此需要開發一種雙面自動拋光機，能配合數控臥式車床使用。其裝配兩種不同目數的砂帶，按程序設定自動切換并不間斷完成設定次數的拋光作業，實現高效率、高品質、標準化的連續自動拋光作業，同時縮短工藝流程、縮減對中轉場地空間的要求。

技術實現思路

1、本實用新型的目的在于提供一種雙面自動拋光機，解決拋光常作為獨立的工序手工或半自動化作業，效能低下，且加長了膠輥生產工序的技術問題。

2、本實用新型的目的可以通過以下技術方案實現：

3、一種雙面自動拋光機，包括底座，所述底座上固定安裝有軸承回轉支撐，所述軸承回轉支撐上固定安裝有機架，所述底座上設置有氣動換面裝置，所述氣動換面裝置用于驅動機架轉動，所述機架上背向?qū)ΨQ安裝有兩組砂帶系統，兩組砂帶系統用于砂帶拋光加工。

4、作為本實用新型進一步的方案：所述底座適配臥式車床安裝。

5、作為本實用新型進一步的方案：所述底座上固定設置有中心集塵器，所述軸承回轉支撐固定安裝在中心集塵器上。

6、作為本實用新型進一步的方案：所述氣動換面裝置包括氣缸和標記連接點，所述氣缸安裝在底座上，所述氣缸的輸出端轉動連接有一級曲肘，所述一級曲肘上轉動絞接有二級曲肘，所述二級曲肘遠離一級曲肘的一端通過標記連接點與軸承回轉支撐相連。

7、作為本實用新型進一步的方案：所述砂帶系統包括電機、主動導輥和被動導輥，所述電機固定安裝在機架上端，所述主動導輥通過軸承座與機架固定相連，所述被動導輥兩端均固定連接有導輥軸承，所述導輥軸承與機架相連接，所述主動導輥與被動導輥之間通過環形砂帶傳動連接；

8、所述電機的輸出軸上固定安裝有主動多楔帶輪，所述主動導輥上固定安裝有被動多楔帶輪，所述主動多楔帶輪與被動多楔帶輪之間通過多楔帶傳動連接。

9、作為本實用新型進一步的方案：所述砂帶系統還包括雙聯絲桿升降機，所述雙聯絲桿升降機固定安裝在機架上，所述雙聯絲桿升降機輸出端固定連接有被動機架，所述被動機架滑動設置在機架內，所述導輥軸承安裝在被動機架上。

10、作為本實用新型進一步的方案：所述導輥軸承與機架滑動連接，所述被動機架上螺紋貫穿連接有調偏絲桿，所述調偏絲桿與導輥軸承轉動連接。

11、本實用新型的有益效果：

12、能配合數控臥式車床使用。其裝配兩種不同目數的砂帶，按程序設定自動切換并不間斷完成設定次數的拋光作業，實現高效率、高品質、標準化的連續自動拋光作業，同時縮短工藝流程、縮減對中轉場地空間的要求。

13、主動導輥與被動導輥共同支撐環形砂帶；主動導輥與被動導輥的間距依靠雙聯絲杠升降機調整，以實現裝卸環形砂帶及調整其張力的功能；環形砂帶的調偏依靠調偏絲桿實現。

14、機架通過軸承回轉支撐連接在中心集塵器上，并通過氣動換面裝置實現兩套砂帶系統的位置互換；中心集塵器實現拋光機工作時的粉塵接管抽出，整個裝置固定在底板上，底板滿足適配臥式車床安裝。

技術特征：

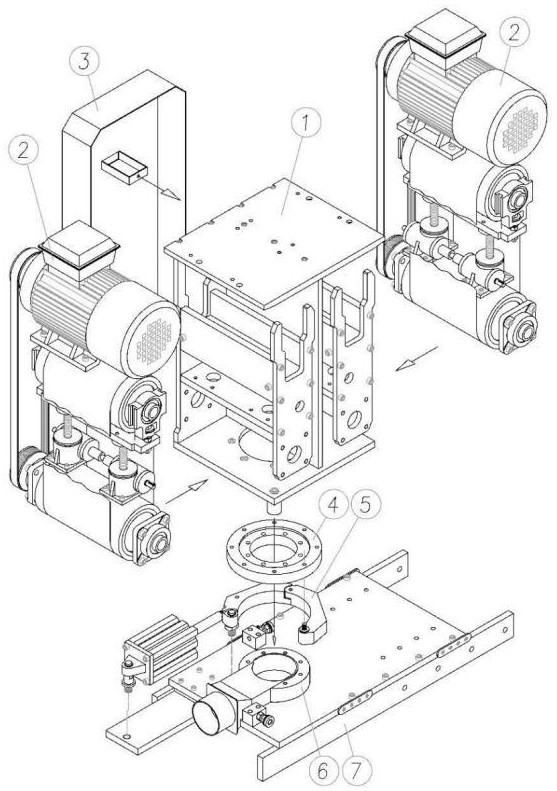

1.一種雙面自動拋光機，其特征在于，包括底座（7），所述底座（7）上固定安裝有軸承回轉支撐（4），所述軸承回轉支撐（4）上固定安裝有機架（1），所述底座（7）上設置有氣動換面裝置（5），所述氣動換面裝置（5）用于驅動機架（1）轉動，所述機架（1）上背向?qū)ΨQ安裝有兩組砂帶系統（2），兩組砂帶系統（2）用于砂帶拋光加工。

2.根據權利要求1所述的一種雙面自動拋光機，其特征在于，所述底座（7）適配臥式車床安裝。

3.根據權利要求1所述的一種雙面自動拋光機，其特征在于，所述底座（7）上固定設置有中心集塵器（6），所述軸承回轉支撐（4）固定安裝在中心集塵器（6）上。

4.根據權利要求1所述的一種雙面自動拋光機，其特征在于，所述氣動換面裝置（5）包括氣缸（19）和標記連接點（22），所述氣缸安裝在底座（7）上，所述氣缸（19）的輸出端轉動連接有一級曲肘（20），所述一級曲肘（20）上轉動絞接有二級曲肘（21），所述二級曲肘（21）遠離一級曲肘（20）的一端通過標記連接點（22）與軸承回轉支撐（4）相連。

5.根據權利要求1所述的一種雙面自動拋光機，其特征在于，所述砂帶系統（2）包括電機（8）、主動導輥（11）和被動導輥（15），所述電機（8）固定安裝在機架（1）上端，所述主動導輥（11）通過軸承座（12）與機架（1）固定相連，所述被動導輥（15）兩端均固定連接有導輥軸承（16），所述導輥軸承（16）與機架（1）相連接，所述主動導輥（11）與被動導輥（15）之間通過環形砂帶（18）傳動連接；

6.根據權利要求5所述的一種雙面自動拋光機，其特征在于，所述砂帶系統（2）還包括雙聯絲桿升降機（14），所述雙聯絲桿升降機（14）固定安裝在機架（1）上，所述雙聯絲桿升降機（14）輸出端固定連接有被動機架，所述被動機架滑動設置在機架（1）內，所述導輥軸承（16）安裝在被動機架上。

7.根據權利要求6所述的一種雙面自動拋光機，其特征在于，所述導輥軸承（16）與機架（1）滑動連接，所述被動機架上螺紋貫穿連接有調偏絲桿（17），所述調偏絲桿（17）與導輥軸承（16）轉動連接。

技術總結
本技術公開了一種雙面自動拋光機，涉及膠輥拋光加工技術領域，包括底座，所述底座上固定安裝有軸承回轉支撐，所述軸承回轉支撐上固定安裝有機架，所述底座上設置有氣動換面裝置，所述氣動換面裝置用于驅動機架轉動，所述機架上背向?qū)ΨQ安裝有兩組砂帶系統，兩組砂帶系統用于砂帶拋光加工；本技術能配合數控臥式車床使用。其裝配兩種不同目數的砂帶，按程序設定自動切換并不間斷完成設定次數的拋光作業，實現高效率、高品質、標準化的連續自動拋光作業，同時縮短工藝流程、縮減對中轉場地空間的要求。

技術研發人員：曹亮,徐昊
受保護的技術使用者：廣東惠勒制輥有限公司
技術研發日：20240822
技術公布日：2025/4/24
