本發明涉及工件打磨，具體為一種圓環形工件打磨裝置。

背景技術：

1、工件指機械加工過程中的加工對象，它可以是單個零件，也可以是固定在一起的幾個零件的組合體，工件的加工方式種類多樣，有車、銑、刨、磨、鑄造、鍛造等等，工件的加工工序也隨加工方式的變化而變化，在工件加工過程中，需要對其進行打磨，保證工件表面的光滑，其中在對圓環形工件打磨時，因環形工件有內外圈，若要對圓環形工件進行全方位打磨，往往在打磨過程中需要多次的松開夾緊的操作，十分繁瑣且降低打磨效率，因此，我們推出一種圓環形工件打磨裝置。

2、現有專利(公告號：cn119141385a)公開了一種圓環鑄件表面打磨裝置，包括載重機體，所述載重機體包括：承重平臺，所述承重平臺水平設置；第一支架與第二支架，所述第一支架與第二支架分別豎直焊接于承重平臺左右兩端位置；延伸支架與導向長孔，所述延伸支架一體焊接于第一支架上。該發明利用承重平臺、對稱設置的第一支架與第二支架、延伸支架與導向長孔組成龍門架結構的載重機體；利用第二支架設置由第二驅動電機驅動旋轉的滾珠絲桿與升降螺母，根據圓環鑄件內外曲面打磨需要控制通過升降吊架與伸縮懸架安裝的拋光器進行豎直升降，使得拋光器水平伸縮，從而對位于載重機體中線位置的圓環鑄件進行定點拋光。現有技術存在如下問題：現有的圓環打磨裝置往往需要通過設置多組夾具，以便于從圓環的內外兩圈交替對圓環進行固定，以此來達到避讓打磨頭的目的，該種方式在切換夾具時耽誤時間，且可能導致圓環工件位置出現偏差，因打磨頭的運行軌跡是根據設定好的程序來運行的，一旦工件位置出現偏差還會導致漏磨等情況出現，影響最終打磨出的工件質量。

技術實現思路

1、本發明的目的在于提供一種圓環形工件打磨裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本發明提供如下技術方案：一種圓環形工件打磨裝置，包括底座，所述底座的頂面中部設有固定組件，底座的頂面邊緣分別一體成型有豎直連桿和固定側板，豎直連桿的頂端固定連接有工作臺，工作臺上開設有多個沿其徑向延伸的直線滑槽，所述固定組件的頂部外側設有打磨組件，且固定組件的的頂部外側用于套設圓環工件本體；

3、所述固定組件包括固定連接在底座頂面中部的驅動電機，驅動電機的輸出端固定連接有主錐齒輪，主錐齒輪的頂面固定連接有限位柱，限位柱的外表面一體成型有沿其徑向延伸的撥動柱，撥動柱插設在撥動槽的內部，且撥動槽開設在離合筒的底端，撥動槽的兩側為斜面；所述離合筒的另一端開設有l(wèi)槽，l槽為與離合筒的外表面上，l槽的內部插接有可沿其滑動的隨動桿，隨動桿一體成型在驅動盤中心的孔洞內壁上；所述驅動盤的表面開設有弧形槽，離合筒的頂端固定連接有伸縮彈簧，伸縮彈簧的頂端固定連接在旋轉盤的底面，且旋轉盤的底面邊緣固定連接有連接桿，連接桿遠離旋轉盤的一端與工作臺的頂面邊緣固定連接。

4、優選的，所述主錐齒輪的四周還布設有與其嚙合的副錐齒輪，副錐齒輪遠離主錐齒輪的一側中部固定連接有圓柱齒輪，圓柱齒輪遠離主錐齒輪的一端一體成型有水平軸；所述圓柱齒輪外側還設有與其嚙合的面齒輪，面齒輪的頂面固定連接有支撐軸，支撐軸的頂端固定連接有內撐輥，且支撐軸的中部轉動連接有工型滑塊，工型滑塊的中間段與直線滑槽滑動配合。

5、優選的，所述圓柱齒輪與水平軸相連接的一端位于面齒輪的正下方投影區域內。

6、優選的，所述水平軸遠離圓柱齒輪的一端與固定側板的內側轉動連接，支撐軸的中部貫穿弧形槽。

7、優選的，所述內撐輥共有三組，三組內撐輥等角分布在工作臺上，且內撐輥的直徑由中部向兩端逐漸增大。

8、優選的，所述打磨組件包括固定安裝在連接桿靠近工作臺一端的氣缸，連接桿上還安裝有可沿其軸線滑動的滑動座，氣缸輸出端與滑動座連接；所述滑動座的頂部固定連接有弧形外殼，弧形外殼的一側通過安裝板固定連接有打磨電機，打磨電機的輸出端固定連接有驅動軸，驅動軸上安裝有主帶輪和主齒輪。

9、優選的，所述弧形外殼的兩端還通過驅動軸安裝有副帶輪和副齒輪，主帶輪通過傳動帶與副帶輪構成傳動結構。

10、優選的，所述驅動軸的一端貫貫穿弧形外殼側面并安裝有離心葉輪，離心葉輪的外側套設有離心外殼，離心外殼與弧形外殼的外側固定連接，且離心外殼遠離弧形外殼的一側中部開設有進風口，而離心外殼的外圈開設有出風口。

11、優選的，所述弧形外殼的內壁邊緣一體成型有限位凸條，弧形外殼內側還設有打磨環，打磨環兩側具有與限位凸條滑動配合的限位滑槽；所述打磨環的外圓面設有齒圈，且打磨環的內圈還設有打磨砂紙。

12、優選的，所述打磨環和弧形外殼均為四分之三圈，主齒輪位于弧形外殼的內側中段，兩個副齒輪分別位于弧形外殼的內側兩端，且主齒輪和副齒輪均與齒圈嚙合。

13、與現有技術相比，本發明的有益效果：

14、本發明中，通過將圓環工件本體套設在內撐輥外，啟動固定組件，來帶動三組內撐輥同步擴張，從而對圓環工件本體進行內撐固定，并且，在圓環工件本體進行固定的過程中，內撐輥還能夠自動將圓環工件本體進行居中，使工件與打磨環的軸線處于同一高度上，無需后續花費多余時間來校準高度。

15、本發明中，通過固定組件中的內撐輥自轉，實現了圓環工件本體的自動勻速旋轉，保證圓環工件本體的表面每一處均能夠從打磨環中部經過，防止出現漏磨的區域，而打磨組件通過打磨環自轉，實現對圓環工件本體的全面旋轉打磨，本打磨裝置在打磨時更加絲滑，無需停機調整圓環工件位置或是切換夾具來避讓打磨頭，節省了大量時間，也消除了切換夾具時圓環工件出現位移產生偏差的可能。

16、本發明中，打磨組件運行時還會帶動離心葉輪轉動，將氣體從離心外殼的出風口吹出至圓環工件本體的表面，一來可將打磨粉從工件表面吹落，二來則可對工件進行降溫，防止打磨時溫度過高，或打磨完成后工人直接拿取圓環工件被燙傷。

技術特征：

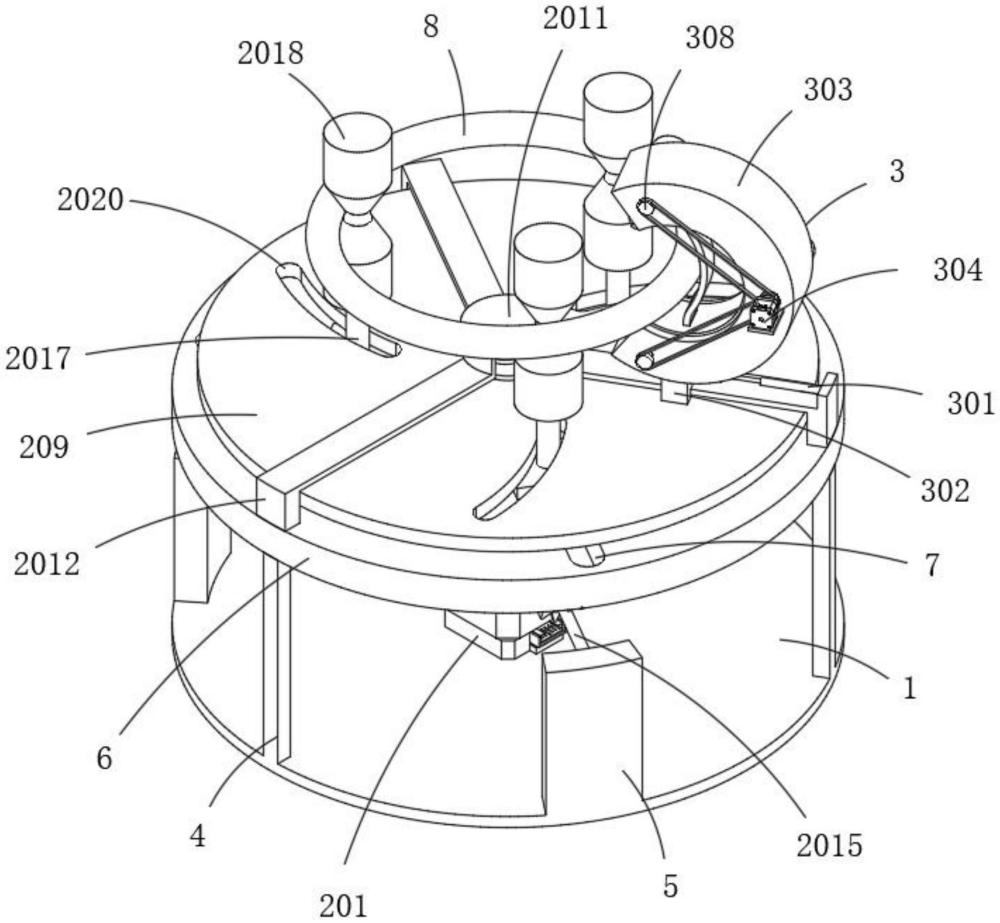

1.一種圓環形工件打磨裝置，包括底座(1)，其特征在于：所述底座(1)的頂面中部設有固定組件(2)，底座(1)的頂面邊緣分別一體成型有豎直連桿(4)和固定側板(5)，豎直連桿(4)的頂端固定連接有工作臺(6)，工作臺(6)上開設有多個沿其徑向延伸的直線滑槽(7)，所述固定組件(2)的頂部外側設有打磨組件(3)，且固定組件(2)的頂部外側用于套設圓環工件本體(8)；

2.根據權利要求1所述的一種圓環形工件打磨裝置，其特征在于：所述主錐齒輪(202)的四周還布設有與其嚙合的副錐齒輪(2013)，副錐齒輪(2013)遠離主錐齒輪(202)的一側中部固定連接有圓柱齒輪(2014)，圓柱齒輪(2014)遠離主錐齒輪(202)的一端一體成型有水平軸(2015)；所述圓柱齒輪(2014)外側還設有與其嚙合的面齒輪(2016)，面齒輪(2016)的頂面固定連接有支撐軸(2017)，支撐軸(2017)的頂端固定連接有內撐輥(2018)，且支撐軸(2017)的中部轉動連接有工型滑塊(2019)，工型滑塊(2019)的中間段與直線滑槽(7)滑動配合。

3.根據權利要求2所述的一種圓環形工件打磨裝置，其特征在于：所述圓柱齒輪(2014)與水平軸(2015)相連接的一端位于面齒輪(2016)的正下方投影區域內。

4.根據權利要求2所述的一種圓環形工件打磨裝置，其特征在于：所述水平軸(2015)遠離圓柱齒輪(2014)的一端與固定側板(5)的內側轉動連接，支撐軸(2017)的中部貫穿弧形槽(2020)。

5.根據權利要求2所述的一種圓環形工件打磨裝置，其特征在于：所述內撐輥(2018)共有三組，三組內撐輥(2018)等角分布在工作臺(6)上，且內撐輥(2018)的直徑由中部向兩端逐漸增大。

6.根據權利要求1所述的一種圓環形工件打磨裝置，其特征在于：所述打磨組件(3)包括固定安裝在連接桿(2012)靠近工作臺(6)一端的氣缸(301)，連接桿(2012)上還安裝有可沿其軸線滑動的滑動座(302)，氣缸(301)輸出端與滑動座(302)連接；所述滑動座(302)的頂部固定連接有弧形外殼(303)，弧形外殼(303)的一側通過安裝板固定連接有打磨電機(304)，打磨電機(304)的輸出端固定連接有驅動軸(305)，驅動軸(305)上安裝有主帶輪(306)和主齒輪(307)。

7.根據權利要求6所述的一種圓環形工件打磨裝置，其特征在于：所述弧形外殼(303)的兩端還通過驅動軸(305)安裝有副帶輪(308)和副齒輪(309)，主帶輪(306)通過傳動帶與副帶輪(308)構成傳動結構。

8.根據權利要求6所述的一種圓環形工件打磨裝置，其特征在于：所述驅動軸(305)的一端貫穿弧形外殼(303)側面并安裝有離心葉輪(3010)，離心葉輪(3010)的外側套設有離心外殼(3011)，離心外殼(3011)與弧形外殼(303)的外側固定連接，且離心外殼(3011)遠離弧形外殼(303)的一側中部開設有進風口，而離心外殼(3011)的外圈開設有出風口。

9.根據權利要求7所述的一種圓環形工件打磨裝置，其特征在于：所述弧形外殼(303)的內壁邊緣一體成型有限位凸條(3012)，弧形外殼(303)內側還設有打磨環(3014)，打磨環(3014)兩側具有與限位凸條(3012)滑動配合的限位滑槽(3013)，所述打磨環(3014)的外圓面設有齒圈(3015)，且打磨環(3014)的內圈還設有打磨砂紙(3016)。

10.根據權利要求9所述的一種圓環形工件打磨裝置，其特征在于：所述打磨環(3014)和弧形外殼(303)均為四分之三圈，主齒輪(307)位于弧形外殼(303)的內側中段，兩個副齒輪(309)分別位于弧形外殼(303)的內側兩端，且主齒輪(307)和副齒輪(309)均與齒圈(3015)嚙合。

技術總結
本發明涉及工件打磨技術領域，具體為一種圓環形工件打磨裝置，包括底座，所述底座的頂面中部設有固定組件，所述底座的頂面邊緣分別一體成型有豎直連桿和固定側板，所述豎直連桿的頂端固定連接有工作臺，所述工作臺的中部開設有直線滑槽。改良后的打磨裝置，通過固定組件對圓環工件固定并居中和轉動，隨后啟動打磨組件來帶動打磨砂紙圍繞圓環工件的外表面做圓周運動，對其進行打磨，本打磨裝置在打磨時更加絲滑，無需停機調整圓環工件位置或是切換夾具來避讓打磨頭，節省了大量時間，也消除了切換夾具時圓環工件出現位移產生偏差的可能，打磨組件運行時還能夠自動對工件進行降溫，并將打磨粉從工件表面吹落。
