本發明涉及拋光，具體為一種不銹鋼制品用表面拋光裝置。

背景技術：

1、不銹鋼管以其獨特的耐腐蝕性、高強度和良好的加工性能，在日常生活、工業生產以及建筑裝飾等多個領域得到了廣泛應用，不銹鋼管在使用之前需要通過拋光去除表面的氧化層、銹蝕和其他雜質，減少表面的微觀缺陷，不僅提高了不銹鋼管的耐腐蝕性能，還能延長其使用壽命。

2、而現有的拋光裝置通常是對直筒不銹鋼管進行拋光，在對直筒不銹鋼管進行拋光時可以直接將不銹鋼管貼合于高速旋轉的拋光件，并將不銹鋼管進行推動，從而能夠快速拋光，然而當對彎曲的不銹鋼管進行拋光時，需要多次旋轉或調整不銹鋼管的位置，使不銹鋼管各個面與拋光件相接觸，不僅增加了操作復雜度，還延長了拋光時間，并且在更換不同目數的拋光件進行多次拋光時，難以保證管道圓周各部位的拋光效果一致，影響不銹鋼管的整體美觀度和質量的一致性。

3、因此，本發明提出一種不銹鋼制品用表面拋光裝置，以彌補和改善現有技術的欠缺之處。

技術實現思路

1、針對現有技術所存在的缺陷，本發明提供了一種不銹鋼制品用表面拋光裝置，能夠有效地解決上述的技術問題。

2、本發明的技術實施方案為：一種不銹鋼制品用表面拋光裝置，包括底座，所述底座的上表面轉動連接有安裝件，所述安裝件的上表面呈對稱滑動連接有多個擠壓件，其中一側所述擠壓件相互靠近的一側之間與另外一側擠壓件相互靠近的一側均螺紋連接有雙向絲桿，所述擠壓件頂部相互遠離的一側之間卡接有u型管，所述安裝件的一側滑動卡接有插銷，所述底座一側的上表面固定連接有限制板，所述限制板兩端的一側均開設有圓孔，所述插銷一端的外表面卡接于限制板一側的圓孔內，所述安裝件的頂部轉動連接有旋轉件，所述旋轉件的一側固定連接有第二電機，所述第二電機的外表面固定連接于安裝件的一側，所述旋轉件的上表面固定連接有第一電機，所述第一電機的外表面貫通連接于旋轉件的下表面，所述第一電機的輸出軸固定連接有旋轉齒輪，所述旋轉齒輪的外表面嚙合有齒盤，所述齒盤的底部轉動連接于旋轉件一端的上表面，所述齒盤的上表面滑動連接有滑動件，所述滑動件一端的外表面固定套接有第一彈簧，所述第一彈簧的一端固定連接于齒盤上表面的左側，所述滑動件的一端轉動連接有拋光件。

3、更為優選地是，所述拋光件的外表面可拆卸連接有不同目數的磨砂紙，所述拋光件外表面的磨砂紙與u型管的外表面摩擦配合，所述插銷的一端與限制板兩側的圓孔卡接配合。

4、更為優選地是，所述底座一側的上表面固定連接有第三電機，所述第三電機的輸出端固定連接有收卷件，所述收卷件的外表面固定連接有拉繩，所述拉繩的外表面貫穿于u型管的內部，所述拉繩的另一端固定連接有限制塊，所述限制塊的外表面貫通開設有圓孔，所述安裝件一端的下表面滑動連接有鎖定件，所述鎖定件的外表面與限制塊外表面貫通開設的圓孔卡接配合，所述安裝件一端的下表面固定連接有開關按鈕。

5、更為優選地是，所述拉繩的外表面與u型管的內部擠壓配合，所述鎖定件的一端與開關按鈕的一側擠壓配合，所述開關按鈕的內部與第三電機的內部電性連接。

6、更為優選地是，所述鎖定件一端的外表面固定套接有第二彈簧，所述第二彈簧的另一端固定連接于安裝件一側的底部。

7、更為優選地是，所述安裝件的兩端呈對稱固定連接有固定件，所述固定件相互靠近的一側均固定連接有齒條，所述安裝件的一側呈對稱固定連接有擠壓桿，所述滑動件的一端固定連接有楔形塊，所述楔形塊的上下兩端呈對稱傾斜狀，所述拋光件的上下兩端均固定連接有單向齒輪，所述單向齒輪只能逆時針空轉。

8、更為優選地是，所述楔形塊的傾斜面與擠壓桿的擠壓配合，底部的所述單向齒輪的外表面與其中一端齒條的一側嚙合配合，頂部的所述單向齒輪的外表面與另一端齒條的一側嚙合配合。

9、更為優選地是，所述安裝件一側的上表面貫通滑動連接有滑動架，所述滑動架的一側固定連接有限制管，所述限制管的內部套接于拉繩一端的外表面，收卷件一端的外表面固定連接有擠壓塊。

10、更為優選地是，所述滑動架頂部的外表面固定套接有第三彈簧，所述第三彈簧的另一端固定連接于安裝件一端的上表面。

11、更為優選地是，所述限制塊的下表面與限制管的頂部擠壓配合，所述擠壓塊的外表面與滑動架的一端擠壓配合。

12、與現有技術相比，本發明具有如下優點：

13、1、本發明通過啟動第一電機與第二電機時，旋轉件能夠帶動拋光件弧形擺動，而齒輪能夠帶動拋光件環形旋轉，使拋光件在u型管的外表面進環形擺動拋光，使拋光件能夠更加均勻覆蓋在u型管的整個外表面上，從而避免局部拋光不足或過度拋光的問題，使u型管表面變得更加光滑和亮麗，并且拋光件在處理大面積的拋光區域時能夠減少拋光時間。

14、2、本發明通過將拉繩穿過u型管內部并使收卷件帶動u型管繃直后能夠?qū)型管進行穩定地固定，使u型管在拋光的過程中不會發生拋光或位移，從而提高拋光的穩定性，助于確保拋光質量的穩定性和一致性,并且通過拉繩進行繃直能夠?qū)Σ煌睆胶烷L度的u型管進行固定，提高拉繩對u型管固定的靈活性。

15、3、本發明通過擠壓桿的頂部對楔形塊的傾斜面進行擠壓時能夠使拋光件旋轉六十度更換目數，從而使擠壓桿能夠?qū)型管的外表面由粗到細進行連續拋光，能夠使u型管的外表面得到更加細膩、均勻的拋光效果，并且自動更換拋光件的目數能夠使拋光過程更加流暢，減少了更換拋光件所浪費的時間。

16、4、本發明通過安裝件翻轉時能夠?qū)型管翻轉至垂直狀態，并通過限制管帶動限制塊向上移動時，能夠使限制塊帶動拉繩順暢地從u型管內部穿過，從而可以降低拉繩的安裝難度，使安裝過程更加快速與便捷。

技術特征：

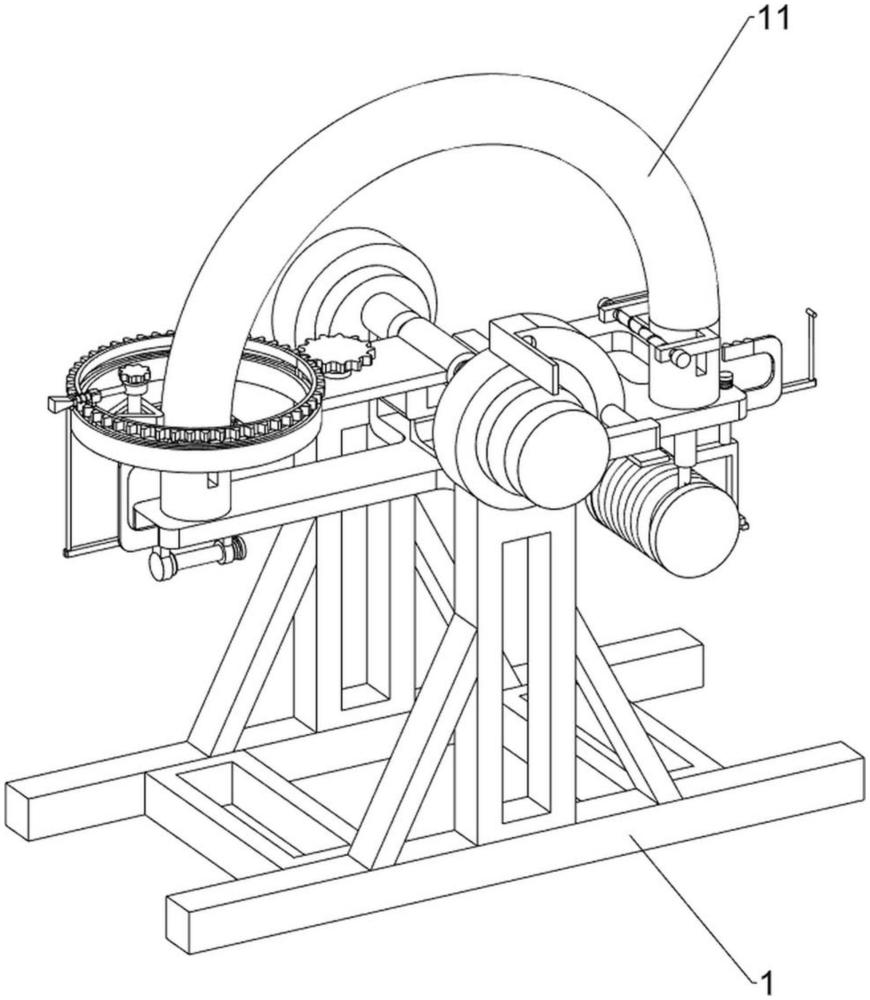

1.一種不銹鋼制品用表面拋光裝置，包括底座(1)，所述底座(1)的上表面轉動連接有安裝件(14)，所述安裝件(14)的上表面呈對稱滑動連接有多個擠壓件(13)，其中一側所述擠壓件(13)相互靠近的一側之間與另外一側擠壓件(13)相互靠近的一側均螺紋連接有雙向絲桿(12)，所述擠壓件(13)頂部相互遠離的一側之間卡接有u型管(11)，其特征是：所述安裝件(14)的一側滑動卡接有插銷(111)，所述底座(1)一側的上表面固定連接有限制板(112)，所述限制板(112)兩端的一側均開設有圓孔，所述插銷(111)一端的外表面卡接于限制板(112)一側的圓孔內，所述安裝件(14)的頂部轉動連接有旋轉件(26)，所述旋轉件(26)的一側固定連接有第二電機(21)，所述第二電機(21)的外表面固定連接于安裝件(14)的一側，所述旋轉件(26)的上表面固定連接有第一電機(2)，所述第一電機(2)的外表面貫通連接于旋轉件(26)的下表面，所述第一電機(2)的輸出軸固定連接有旋轉齒輪(22)，所述旋轉齒輪(22)的外表面嚙合有齒盤(23)，所述齒盤(23)的底部轉動連接于旋轉件(26)一端的上表面，所述齒盤(23)的上表面滑動連接有滑動件(25)，所述滑動件(25)一端的外表面固定套接有第一彈簧(251)，所述第一彈簧(251)的一端固定連接于齒盤(23)上表面的左側，所述滑動件(25)的一端轉動連接有拋光件(24)。

2.按照權利要求1所述的一種不銹鋼制品用表面拋光裝置，其特征是：所述拋光件(24)的外表面可拆卸連接有不同目數的磨砂紙，所述拋光件(24)外表面的磨砂紙與u型管(11)的外表面摩擦配合，所述插銷(111)的一端與限制板(112)兩側的圓孔卡接配合。

3.按照權利要求2所述的一種不銹鋼制品用表面拋光裝置，其特征是：所述底座(1)一側的上表面固定連接有第三電機(36)，所述第三電機(36)的輸出端固定連接有收卷件(35)，所述收卷件(35)的外表面固定連接有拉繩(3)，所述拉繩(3)的外表面貫穿于u型管(11)的內部，所述拉繩(3)的另一端固定連接有限制塊(31)，所述限制塊(31)的外表面貫通開設有圓孔，所述安裝件(14)一端的下表面滑動連接有鎖定件(33)，所述鎖定件(33)的外表面與限制塊(31)外表面貫通開設的圓孔卡接配合，所述安裝件(14)一端的下表面固定連接有開關按鈕(32)。

4.按照權利要求3所述的一種不銹鋼制品用表面拋光裝置，其特征是：所述拉繩(3)的外表面與u型管(11)的內部擠壓配合，所述鎖定件(33)的一端與開關按鈕(32)的一側擠壓配合，所述開關按鈕(32)的內部與第三電機(36)的內部電性連接。

5.按照權利要求4所述的一種不銹鋼制品用表面拋光裝置，其特征是：所述鎖定件(33)一端的外表面固定套接有第二彈簧(34)，所述第二彈簧(34)的另一端固定連接于安裝件(14)一側的底部。

6.按照權利要求5所述的一種不銹鋼制品用表面拋光裝置，其特征是：所述安裝件(14)的兩端呈對稱固定連接有固定件(4)，所述固定件(4)相互靠近的一側均固定連接有齒條(41)，所述安裝件(14)的一側呈對稱固定連接有擠壓桿(42)，所述滑動件(25)的一端固定連接有楔形塊(43)，所述楔形塊(43)的上下兩端呈對稱傾斜狀，所述拋光件(24)的上下兩端均固定連接有單向齒輪(44)，所述單向齒輪(44)只能逆時針空轉。

7.按照權利要求6所述的一種不銹鋼制品用表面拋光裝置，其特征是：所述楔形塊(43)的傾斜面與擠壓桿(42)的擠壓配合，底部的所述單向齒輪(44)的外表面與其中一端齒條(41)的一側嚙合配合，頂部的所述單向齒輪(44)的外表面與另一端齒條(41)的一側嚙合配合。

8.按照權利要求7所述的一種不銹鋼制品用表面拋光裝置，其特征是：所述安裝件(14)一側的上表面貫通滑動連接有滑動架(52)，所述滑動架(52)的一側固定連接有限制管(5)，所述限制管(5)的內部套接于拉繩(3)一端的外表面，收卷件(35)一端的外表面固定連接有擠壓塊(51)。

9.按照權利要求8所述的一種不銹鋼制品用表面拋光裝置，其特征是：所述滑動架(52)頂部的外表面固定套接有第三彈簧(53)，所述第三彈簧(53)的另一端固定連接于安裝件(14)一端的上表面。

10.按照權利要求9所述的一種不銹鋼制品用表面拋光裝置，其特征是：所述限制塊(31)的下表面與限制管(5)的頂部擠壓配合，所述擠壓塊(51)的外表面與滑動架(52)的一端擠壓配合。

技術總結
本發明涉及拋光技術領域，具體為一種不銹鋼制品用表面拋光裝置，包括底座，底座的上表面轉動連接有安裝件，安裝件的上表面呈對稱滑動連接有多個擠壓件，其中一側擠壓件相互靠近的一側之間與另外一側擠壓件相互靠近的一側均螺紋連接有雙向絲桿，擠壓件頂部相互遠離的一側之間卡接有U型管，安裝件的頂部轉動連接有旋轉件，旋轉件的一側固定連接有第二電機，旋轉件的上表面固定連接有第一電機，通過啟動第一電機與第二電機時，能夠使拋光件的U型管的外表面進環形擺動拋光，使拋光件能夠更加均勻覆蓋在U型管的整個外表面上，從而避免局部拋光不足或過度拋光的問題，使U型管表面變得更加光滑和亮麗。

技術研發人員：何明,潘昌軍,何春鳳,龍豐成,蔣元元
受保護的技術使用者：道縣鑫航不銹鋼制品有限公司
技術研發日：
技術公布日：2025/4/24
