本發明涉及打磨設備，尤其涉及一種電池箱孔洞內壁打磨設備。

背景技術：

1、汽車的電池箱是用于容納汽車電池，并且具有保護電池能力的容納裝置，在汽車電池箱的制造中會在箱體上開設多個散熱孔，用于電池工作時進行散熱，散熱孔開設完成后其內壁存在毛刺、不平整等缺陷，需要通過打磨的方式來解決。

2、大多數工廠散熱孔內毛刺進行打磨的方式為：工人使用小型的砂輪打磨機分別對散熱孔內壁進行打磨，一側孔內壁打磨后再更換至另一側進行打磨，整個打磨過程中需要工人時刻改變孔內壁在砂輪上的接觸位置，以防止砂輪局部受損，但這一工作方式也增大了工人的勞動強度。

技術實現思路

1、本發明的目的是為了解決現有技術中存在的電池箱散熱孔內壁打磨工作勞動強度大的缺點，而提出的一種電池箱孔洞內壁打磨設備。

2、為了實現上述目的，本發明采用了如下技術方案：

3、設計一種電池箱孔洞內壁打磨設備，包括打磨用的砂紙帶及兩個豎直設置的圓弧形導向板，所述導向板頂部及底部均水平固接有安裝板，所述安裝板一側開設有滑槽，所述滑槽內滑動配合有滑塊，在滑槽內設有彈簧以對滑塊施加彈力，所述滑塊外部固接有連板，所述連板上轉動安裝有多個轉輥，在兩個安裝板相對的一側上轉動安裝有兩個收卷軸，砂紙帶覆蓋在轉輥上，砂紙帶兩端纏繞在兩個收卷軸外部，兩個收卷軸上砂紙帶的纏繞方向相反，兩個收卷軸的頂端固接有從動齒輪，所述安裝板外壁上滑動配合有傳動齒條，傳動齒條與從動齒輪嚙合。

4、優選的，所述安裝板上設有直線位移結構用于驅動傳動齒條做直線往復運動，所述直線位移結構包括內花鍵管及矩形的滑動框架，所述安裝板頂部?jī)蓚?cè)水平固接有滑板，所述滑動框架滑動配合在滑板上，所述傳動齒條固接在滑動框架外壁上，所述內花鍵管位于滑動框架內部并轉動安裝在安裝板上，所述內花鍵管外部固接有不完全齒輪，所述滑動框架內壁上固接有第一從動齒條及第二從動齒條，第一從動齒條及第二從動齒條兩者相互平行、且兩者均與不完全齒輪相配合。

5、優選的，所述安裝板一側設有驅動結構用以驅動內花鍵管旋轉，所述驅動結構包括豎直設置的立板，所述立板外壁上豎直固接有滑軌，所述安裝板一側固接有滑動座，所述滑動座滑動配合在滑軌上，所述立板上水平固接有固定板，所述固定板上轉動安裝有花鍵軸，所述花鍵軸滑動配合在內花鍵管內，所述立板上固接有電機，所述電機的輸出端上固接有主動錐齒輪，所述花鍵軸外壁上固接有從動錐齒輪，所述主動錐齒輪與從動錐齒輪相匹配。

6、優選的，所述立板頂部設有行程結構用以驅動立板水平移動，所述行程結構包括底座，所述立板滑動配合在底座底面，所述底座兩側滑動配合有擋板，所述擋板底面轉動安裝有行程齒輪，所述花鍵軸同軸線固接在行程齒輪上，所述底座兩側固接有行程齒條，所述行程齒輪與行程齒條相匹配。

7、優選的，所述底座頂部固接有用于握持的把手。

8、優選的，所述安裝板上豎直固接有內螺紋管，所述花鍵軸底端固接有往復螺桿，所述往復螺桿螺紋配合在內螺紋管內。

9、優選的，所述安裝板底部固接有楔形的導向塊。

10、本發明提出的一種電池箱孔洞內壁打磨設備，有益效果在于：本裝置通過收卷軸改變散熱孔內壁在砂紙帶上的接觸位置，通過砂紙帶在豎直方向上來回移動改變砂紙帶與散熱孔內壁接觸的豎直高度，確保了砂紙帶每一處的磨粒均能對散熱孔內壁進行打磨工作，以降低砂紙帶局部損毀的速度，延長打磨機構的使用壽命，無需工人手動調整，從而降低工人的勞動強度。

技術特征：

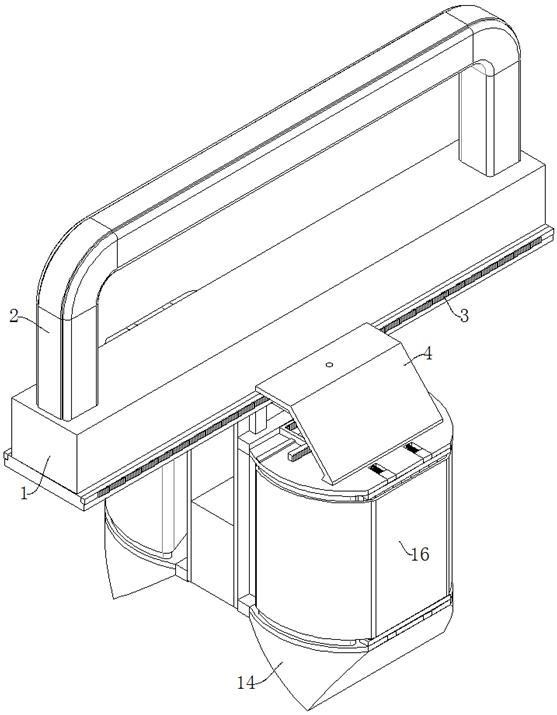

1.一種電池箱孔洞內壁打磨設備，其特征在于，包括打磨用的砂紙帶（16）及兩個豎直設置的圓弧形導向板（15），所述導向板（15）頂部及底部均水平固接有安裝板（8），所述安裝板（8）一側開設有滑槽（9），所述滑槽（9）內滑動配合有滑塊（10），在滑槽（9）內設有彈簧（11）以對滑塊（10）施加彈力，所述滑塊（10）外部固接有連板（12），所述連板（12）上轉動安裝有多個轉輥（13），在兩個安裝板（8）相對的一側上轉動安裝有兩個收卷軸（17），砂紙帶（16）覆蓋在轉輥（13）上，砂紙帶（16）兩端纏繞在兩個收卷軸（17）外部，兩個收卷軸（17）上砂紙帶（16）的纏繞方向相反，兩個收卷軸（17）的頂端固接有從動齒輪（18），所述安裝板（8）外壁上滑動配合有傳動齒條（27），傳動齒條（27）與從動齒輪（18）嚙合。

2.根據權利要求1所述的電池箱孔洞內壁打磨設備，其特征在于，所述安裝板（8）上設有直線位移結構用于驅動傳動齒條（27）做直線往復運動，所述直線位移結構包括內花鍵管（21）及矩形的滑動框架（20），所述安裝板（8）頂部?jī)蓚?cè)水平固接有滑板（19），所述滑動框架（20）滑動配合在滑板（19）上，所述傳動齒條（27）固接在滑動框架（20）外壁上，所述內花鍵管（21）位于滑動框架（20）內部并轉動安裝在安裝板（8）上，所述內花鍵管（21）外部固接有不完全齒輪（22），所述滑動框架（20）內壁上固接有第一從動齒條（201）及第二從動齒條（202），第一從動齒條（201）及第二從動齒條（202）兩者相互平行、且兩者均與不完全齒輪（22）相配合。

3.根據權利要求2所述的電池箱孔洞內壁打磨設備，其特征在于，所述安裝板（8）一側設有驅動結構用以驅動內花鍵管（21）旋轉，所述驅動結構包括豎直設置的立板（5），所述立板（5）外壁上豎直固接有滑軌（6），所述安裝板（8）一側固接有滑動座（7），所述滑動座（7）滑動配合在滑軌（6）上，所述立板（5）上水平固接有固定板（26），所述固定板（26）上轉動安裝有花鍵軸（23），所述花鍵軸（23）滑動配合在內花鍵管（21）內，所述立板（5）上固接有電機（28），所述電機（28）的輸出端上固接有主動錐齒輪（29），所述花鍵軸（23）外壁上固接有從動錐齒輪（24），所述主動錐齒輪（29）與從動錐齒輪（24）相匹配。

4.根據權利要求3所述的電池箱孔洞內壁打磨設備，其特征在于，所述立板（5）頂部設有行程結構用以驅動立板（5）水平移動，所述行程結構包括底座（1），所述立板（5）滑動配合在底座（1）底面，所述底座（1）兩側滑動配合有擋板（4），所述擋板（4）底面轉動安裝有行程齒輪（25），所述花鍵軸（23）同軸線固接在行程齒輪（25）上，所述底座（1）兩側固接有行程齒條（3），所述行程齒輪（25）與行程齒條（3）相匹配。

5.根據權利要求4所述的電池箱孔洞內壁打磨設備，其特征在于，所述底座（1）頂部固接有用于握持的把手（2）。

6.根據權利要求5所述的電池箱孔洞內壁打磨設備，其特征在于，所述安裝板（8）上豎直固接有內螺紋管（31），所述花鍵軸（23）底端固接有往復螺桿（30），所述往復螺桿（30）螺紋配合在內螺紋管（31）內。

7.根據權利要求6所述的電池箱孔洞內壁打磨設備，其特征在于，所述安裝板（8）底部固接有楔形的導向塊（14）。

技術總結
本發明涉及打磨設備技術領域，尤其是一種電池箱孔洞內壁打磨設備，包括打磨用的砂紙帶及兩個豎直設置的圓弧形導向板，所述導向板頂部及底部均水平固接有安裝板，所述安裝板一側開設有滑槽，所述滑槽內滑動配合有滑塊，在滑槽內設有彈簧以對滑塊施加彈力，所述滑塊外部固接有連板。本裝置通過收卷軸改變散熱孔內壁在砂紙帶上的接觸位置，通過砂紙帶在豎直方向上來回移動改變砂紙帶與散熱孔內壁接觸的豎直高度，確保了砂紙帶每一處的磨粒均能對散熱孔內壁進行打磨工作，以降低砂紙帶局部損毀的速度，延長打磨機構的使用壽命，無需工人手動調整，從而降低工人的勞動強度。

技術研發人員：王際東,陳果,胡智信,于波,李述剛
受保護的技術使用者：北京諾飛新能源科技有限責任公司
技術研發日：
技術公布日：2025/4/24
