本實用新型涉及石灰燒制技術領域，特別是涉及一種利用電爐廢氣燒制石灰的設備。

背景技術：

電爐冶煉過程中，氣體容易燃燒不充分產生廢氣，廢氣主要成份為CO，其排放出來時溫度高，且容易造成大氣污染，電爐廢氣的利用是變廢為寶節能減排的重大舉措，是我國今后研究的主要方向之一；然而現如今的廢氣再利用技術，主要針對廢氣溫度高的特點，利用廢氣的余熱，待其冷卻后排放到大氣中，但是其依然會造成大氣污染，且廢氣利用率低。

技術實現要素：

本實用新型的目的是提供一種利用電爐廢氣燒制石灰的設備，以解決上述現有技術存在的問題，使廢氣回收再利用，利用率高，且排放后無污染。

為實現上述目的，本實用新型提供了如下方案：一種利用電爐廢氣燒制石灰的設備，包括：電爐、燒制爐、和烘干裝置；所述電爐包括直接加熱式電阻爐和煤氣風機；所述燒制爐和所述烘干裝置均為內部中空的封閉式結構，所述燒制爐內部固定有爐條，所述爐條上用于放置燒制原料；所述煤氣風機與所述燒制爐底部連通，所述煤氣風機將所述直接加熱式電阻爐內的廢氣抽至所述燒制爐內；所述烘干裝置上部為烘干平臺，所述烘干裝置內部空間與所述燒制爐下部連通，所述烘干裝置遠離所述燒制爐一側安裝有烘干風機。

可選的，還包括設置于所述煤氣風機和所述燒制爐之間的防回火裝置，所述防回火裝置為頂部密封，內部裝滿水的桶狀結構，密封處分別設有進氣管和出氣管；所述進氣管的下端開口位于所述防回火裝置的水面之下，上端開口與所述煤氣風機相連；所述出氣管的下端開口位于所述防回火裝置的水面之上，上端開口與所述燒制爐相連。

可選的，所述爐條上設置有一層帶孔耐火磚，所述帶孔耐火磚上用于放置所述燒制原料。

可選的，所述烘干裝置沿氣體流動方向兩側的內壁之間交錯設置有隔板，所述隔板一端與內壁固定連接，另一端開口。

可選的，還包括煙囪，所述煙囪與所述烘干風機連通。

根據本實用新型提供的上述方案，與現有技術相比具有以下技術效果：廢氣利用率高，燃燒充分無污染，防回火裝置結構簡單，操作方便，可有效防止火焰反燒至煤氣風機，安全性大大提高；烘干裝置可實現氣體的再次利用。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動性的前提下，還可以根據這些附圖獲得其他的附圖；

圖1為本實用新型整體結構圖；

圖2為本實用新型石灰燒制設備側視圖；

圖3為本實用新型石灰燒制設備俯視圖；

圖4為本實用新型防回火裝置第一側視圖；

圖5為本實用新型防回火裝置第二側視圖；

圖6為本實用新型防回火裝置俯視圖；

附圖標記說明：1為直接加熱式電阻爐，2為煤氣風機，3為燒制爐，4為烘干裝置，5為隔板，6為烘干風機，7為煙囪，8為防回火裝置，9為進氣管，10為出氣管。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

本實用新型的目的是提供一種利用電爐廢氣燒制石灰的設備，以解決上述現有技術存在的問題，使廢氣回收再利用，利用率大，且排放后無污染。

為使本實用新型的上述目的、特征和優點能夠更加明顯易懂，下面結合附圖和具體實施方式對本實用新型作進一步詳細的說明。

實施例一

如圖2-6所示，本實施例提供一種利用電爐廢氣燒制石灰的設備，包括：電爐、燒制爐3、和烘干裝置4，所述電爐包括直接加熱式電阻爐1和煤氣風機2，所述煤氣風機2和所述燒制爐3之間設有防回火裝置8；所述燒制爐3和所述烘干裝置4均為內部中空的封閉式結構，所述燒制爐3內部固定有爐條，所述爐條上用于放置燒制原料；所述煤氣風機2與所述防回火裝置8連通，所述煤氣風機2將所述直接加熱式電阻爐1內的廢氣抽至所述防回火裝置8內；所述烘干裝置4上部為烘干平臺，所述烘干裝置5內部空間與所述燒制爐3下部連通，所述烘干裝置4遠離所述燒制爐3一側安裝有烘干風機6。所述防回火裝置8為頂部密封，內部裝滿水的桶狀結構，密封處分別設有進氣管9和出氣管10；所述進氣管9的下端開口位于所述防回火裝置8的水面之下，上端開口與所述煤氣風機2相連；所述出氣管10的下端開口位于所述防回火裝置8的水面之上，上端開口與所述燒制爐3相連。所述爐條上設置有一層帶孔耐火磚，所述帶孔耐火磚上用于放置所述燒制原料。所述烘干裝置4沿氣體流動方向兩側的內壁之間交錯設置有隔板5，所述隔板5一端與內壁固定連接，另一端開口。還包括煙囪7，所述煙囪7與所述烘干風機6連通。

本實用新型采用倒焰式燃燒并在爐條上砌一層帶孔耐火磚解決爐條易燒壞的問題；防回火裝置8工作時，煤氣由進氣口9進入水罐，經水幕霧化，由出氣口10排出，而煤氣遇水也不燃。

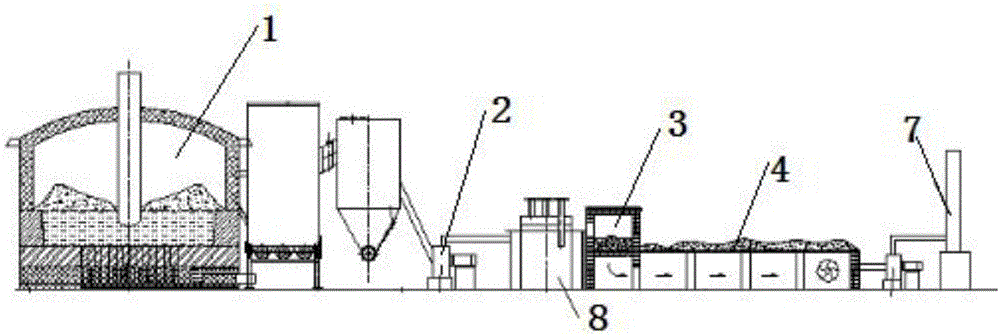

圖1為本實用新型整體結構，直接加熱式電阻爐1產生的氣體，經冷凝器冷卻，布袋室除塵后，由煤氣風機2抽出，經防回火裝置8至石灰燒制爐3燃燒室燃燒，燃燒廢氣由烘干風機6抽至煙囪7排空。

本實用新型的技術方案，廢氣利用率高，燃燒充分無污染，防回火裝置結構簡單，操作方便，可有效防止火焰反燒至煤氣風機，安全性大大提高；烘干裝置可實現氣體的再次利用。

本實用新型中應用了具體個例對本實用新型的原理及實施方式進行了闡述，以上實施例的說明只是用于幫助理解本實用新型的方法及其核心思想；同時，對于本領域的一般技術人員，依據本實用新型的思想，在具體實施方式及應用范圍上均會有改變之處。綜上所述，本說明書內容不應理解為對本實用新型的限制。
