本發明涉及玻璃加工設備技術領域,具體為一種玻璃切割裝置上的導輥。
背景技術:
玻璃是建筑工程中一種裝修材料,具有透光、透視、隔絕空氣流通、隔音和隔熱保溫等性能。建筑工程中應用的玻璃種類很多,有平板玻璃、磨砂玻璃、磨光玻璃及鋼化玻璃等,其中平板玻璃應用最廣,同時根據使用需求需將玻璃進行切割處理。但是現有的切割裝置,玻璃運輸存在不足,很容易無法實現良好有效的玻璃運輸,且運輸后玻璃偏移,需要人工多次調整位置再進行切割,效率大大降低,存在很大的不足,有待改進。
技術實現要素:
本發明的目的在于提供一種玻璃切割裝置上的導輥,以解決上述背景技術中提出的問題。
為實現上述目的,本發明提供如下技術方案:
一種玻璃切割裝置上的導輥,其特征在于:包括輥體,在所述輥體的外部活動套接外導筒,所述輥體的一端形成軸承端,所述軸承端用于驅動電機連接;所述輥體的另一端設有固定端,所述固定端通過軸承安裝在輥體端部,所述固定端的端面四周分別設有卡槽,所述卡槽用于卡扣玻璃;所述外導筒的端部通過軸承設置卡端板,所述卡端板的端面四周分別設有定位槽,所述卡端板與所述固定端為相對設置。
對本發明做進一步優選,所述輥體的外壁四周形成梯形卡凸,所述外導筒內壁上形成與卡凸相配的燕尾槽。
對本發明做進一步優選,所述輥體的外壁四周形成燕尾槽,所述外導筒內壁上形成與燕尾槽相配的卡凸。
對本發明做進一步優選,所述外導筒的外壁上形成橡膠層。
對本發明做進一步優選,還包括氣缸,所述氣缸與所述外導筒連接,所述氣缸可以實現外導筒相對輥體前后活動。
對本發明做進一步優選,在所述氣缸與所述外導筒之間設有調節螺桿。
對本發明做進一步優選,所述氣缸為2個,分別設置在軸承端的上下兩側,兩者之間設有延伸板。
與現有技術相比,本發明的有益效果是:
本發明包括輥體,在所述輥體的外部活動套接外導筒,所述輥體的一端形成軸承端,所述軸承端用于驅動電機連接;所述輥體的另一端設有固定端,所述固定端通過軸承安裝在輥體端部,所述固定端的端面四周分別設有卡槽,所述卡槽用于卡扣玻璃;所述外導筒的端部通過軸承設置卡端板,所述卡端板的端面四周分別設有定位槽,所述卡端板與所述固定端為相對設置;本發明通過輥體和外導筒之間實現移動,符合不同寬度的玻璃進行運輸,本發明通過驅動電機帶動輥體的轉動,在通過輥體帶動外導筒的轉動,進而將外導筒上的玻璃驅動向前。
由于輥體與外導筒之間采用的是燕尾槽結構,故此不影響輥體帶動外導筒的轉動,而且外導筒可以相對于輥體進行滑動,所以可以相對于不同的玻璃寬度進行調節,實現不同玻璃的運輸。同時在運輸時良好的固定,其上的玻璃不會左右偏移,便于切割,無需人工操作固定,大大提高了整體的工作效率。
附圖說明
圖1為本發明的結構示意圖。

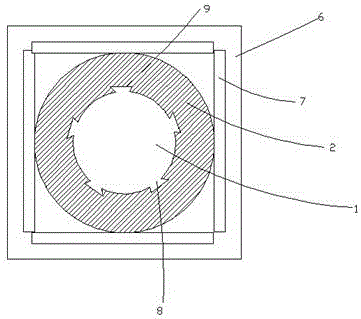

圖2為本發明的輥體與外導筒部分的示意圖。
具體實施方式
下面將結合本發明實施例中的附圖,對本發明實施例中的技術方案進行清楚、完整地描述,顯然,所描述的實施例僅僅是本發明一部分實施例,而不是全部的實施例。基于本發明中的實施例,本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例,都屬于本發明保護的范圍。
實施例1:
請參閱圖1-2,本發明提供一種技術方案:一種玻璃切割裝置上的導輥,其特征在于:包括輥體1,輥體1為金屬材質制成,在所述輥體1的外部活動套接外導筒2,在所述輥體1的一端形成軸承端3,所述軸承端3用于驅動電機連接,通過驅動電機可以實現輥體1轉動,進而帶動外部的外導筒轉動,實現其上玻璃的向前運輸;本發明中所述輥體1的另一端設有固定端4,所述固定端4通過軸承安裝在輥體1端部,該固定端4可以自由轉動,但是本發明中的固定端4可以通過鎖銷進行固定,防止其滑動。所述固定端4的端面四周分別設有卡槽5,所述卡槽5用于卡扣玻璃,該卡槽5的寬度大于玻璃的寬度,在玻璃運輸過程中有上下活動的空間;所述外導筒2的端部通過軸承設置卡端板6,該卡端板6可以自由轉動,但是本發明中的卡端板6可以通過鎖銷進行固定,防止其滑動。所述卡端板6的端面四周分別設有定位槽7,所述定位槽7用于卡扣玻璃,該定位槽7的寬度大于玻璃的寬度,在玻璃運輸過程中有上下活動的空間;所述卡端板6與所述固定端4為相對設置,也就說,卡端板6位于一側,固定端4位于另一側,兩者可以卡扣玻璃,起到限位作用,防止運輸過程中玻璃滑動,運輸效率降低。而本發明通過卡槽5和定位槽7對玻璃兩端的限位,降低玻璃運輸過程中左右偏移,大大提高了整體的運輸效率,也滿足不同寬度的玻璃運輸。同時在切割時,也就不需要人工進行調節位置,就可以進行切割,提高了切割效率。
本發明中所述輥體1的外壁四周形成梯形卡凸8,所述外導筒內壁2上形成與卡凸8相配的燕尾槽9,所述外導筒2的外壁上形成橡膠層10,提高運輸效率,降低防滑概率。
本發明還包括氣缸11,所述氣缸11與所述外導筒2連接,所述氣缸11可以實現外導筒2相對輥體1前后活動,在所述氣缸11與所述外導筒2之間設有調節螺桿12,該調節螺桿12的設置,可以符合前后不同距離使用。所述氣缸11為2個,分別設置在軸承端3的上下兩側,兩者之間設有延伸板,軸承端3是與驅動電機傳動連接,而延伸板與軸承端之間設有軸承,延伸板與玻璃切割裝置上固定,對氣缸提供一個穩定的支撐平臺。氣缸2個,是為了提高卡扣玻璃的穩定性。
實施例2:
與實施例1不同的是,本發明中所述輥體1的外壁四周形成燕尾槽,所述外導筒2內壁上形成與燕尾槽相配的卡凸。
盡管已經示出和描述了本發明的實施例,對于本領域的普通技術人員而言,可以理解在不脫離本發明的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型,本發明的范圍由所附權利要求及其等同物限定。
