本實用新型涉及一種供氧裝置，具體涉及一種高原彌散式供氧裝置。

背景技術：

隨著我國西部大開發戰略的實施，一帶一路規劃的出臺，去西部高原工作和旅游的人越來越多，在高原低氧環境下，缺氧會導致人體和人腦工作能力下降，海拔越高，對人的生理功能的損害就越大。

目前，有條件的單位多采用液氧汽化或者PSA富氧建立富氧空間，然而液氧長途運輸不方便，且成本高昂，PSA富氧機可以就地生成富氧，但針對高海拔地區，空氣壓力低于一個標準大氣壓，PSA富氧機的功率增加數倍，使用成本比液氧高，不適合在高原地區使用，而小型PSA富氧機供氧受低氣壓影響大，能耗高，設備規模小，不能大面積供氧。

因此，鑒于以上問題，有必要提出一種可以在高原常壓狀態下實現大面積供氧，而且能耗低的供氧裝置，以改善生活環境。

技術實現要素：

有鑒于此，本實用新型提出一種高原彌散式供氧裝置，所述供氧裝置包括制氧機構及輸氧機構，所述制氧機構包括輸送空氣的鼓風機，分離制氧空氣中氧氣的吸附罐，以及連接于吸附罐輸出端的富氧罐，利用鼓風機將空氣送入吸附罐，以此達到在常壓下分離空氣從而制造氧氣的目的。

根據本實用新型的目的提出的一種高原彌散式供氧裝置包括制氧機構及輸氧機構，所述制氧機構包括輸送空氣的鼓風機，分離制氧空氣中氧氣的吸附罐，以及連接于吸附罐輸出端的富氧罐，所述輸氧機構為富氧彌散器，所述富氧彌散器與所述富氧罐管道連接。

所述吸附罐內分為上下兩層吸附層，上層填裝有分子篩，下層填裝有脫水劑，制氧空氣從下至上通過吸附罐，形成的氧氣流入富氧罐。

所述供氧裝置還包括真空泵，所述鼓風機與真空泵均通過管道連接于吸附罐的下方，所述鼓風機與真空泵交替工作，制氧時，鼓風機工作，將制氧空氣輸送至吸附罐，自吸附罐內分離出的氧氣輸出至富氧罐，停止制氧時，真空泵工作，抽出自吸附罐內分離出的氮?dú)狻?/p>

優選的，所述吸附罐為兩個，分別為第一吸附罐和第二吸附罐，所述吸附罐與所述鼓風機和真空泵連接的每一條管道上均安裝有控制閥。

所述第一吸附罐與所述鼓風機和真空泵連接管道上的控制閥分別為第一控制閥和第二控制閥，所述第二吸附罐與所述鼓風機和真空泵連接管道上的控制閥分別為第三控制閥和第四控制閥；兩個吸附罐連續工作，交替進行制造氧氣和抽出氮?dú)獾墓ぷ鳌?/p>

優選的，所述吸附罐與富氧罐之間的連通管道上設置有限流器，氧氣從吸附罐中流出經過限流器流入富氧罐。

優選的，所述制氧機構與輸氧機構連通管道上設置有一送風機，所述送風機的輸入端開設有一空氣輸入口，所述送風機同時將富氧罐內的氧氣與外部空氣吸入，混合稀釋后輸送至輸氧機構。

優選的，所述空氣輸入口處設置有一初級過濾器。

優選的，所述初級過濾器內部安裝有清潔裝置和濕度調節裝置。

優選的，所述送風機和富氧彌散器的連通管道上還設置有一紫外殺菌精密過濾器。

優選的，所述紫外殺菌精密過濾器內部安裝有自動水洗裝置。

優選的，所述控制閥為單向閥。

與現有技術相比，本實用新型公開的一種高原彌散式供氧裝置的優點是：所述供氧裝置包括制氧機構及輸氧機構，所述制氧機構包括輸送空氣的鼓風機，分離制氧空氣中氧氣的吸附罐，以及連接于吸附罐輸出端的富氧罐，所述輸氧機構為富氧彌散器，所述富氧彌散器與所述富氧罐管道連接。所述吸附罐分為上下兩層吸附層，上層裝填分子篩，下層裝填脫水劑，制氧空氣由鼓風機送入吸附罐，從下至上通過吸附罐，進行氧氣分離，形成的氧氣流入富氧罐，使用時，通過富氧彌散器輸出。所述供氧裝置還包括真空泵，所述真空泵與鼓風機交替工作。

所述高原彌散式供氧裝置工作在常壓狀態，可實現就地生成富氧，解決了液氧長途運輸不方便且成本高昂的問題。同時，所述供氧裝置沒有壓力管道或壓力容器，對安裝沒有特殊要求，使用簡單，杜絕了壓力管道帶來的安全隱患；且常壓制氧、常壓供氧，不需要對空氣進行增壓，只需把空氣輸送到吸附罐即可，使用成本只有PSA加壓供氧的四分之一。所述供氧裝置沒有易損件，不需要冷卻水和密封水，常年免維護，不需配專業的機修人員。所述吸附罐為常壓容器，空氣從下層通過吸附罐，只有微弱的氣流，對吸附罐沒有沖擊，不會造成分子篩和脫水劑的粉化，終生不需要更換。

附圖說明

為了更清楚的說明本實用新型實施例或現有技術的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖做簡單的介紹，顯而易見的，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域中的普通技術人員來說，在不付出創造性勞動的前提下，還可根據這些附圖獲得其他附圖。

圖1為實施例1的結構圖。

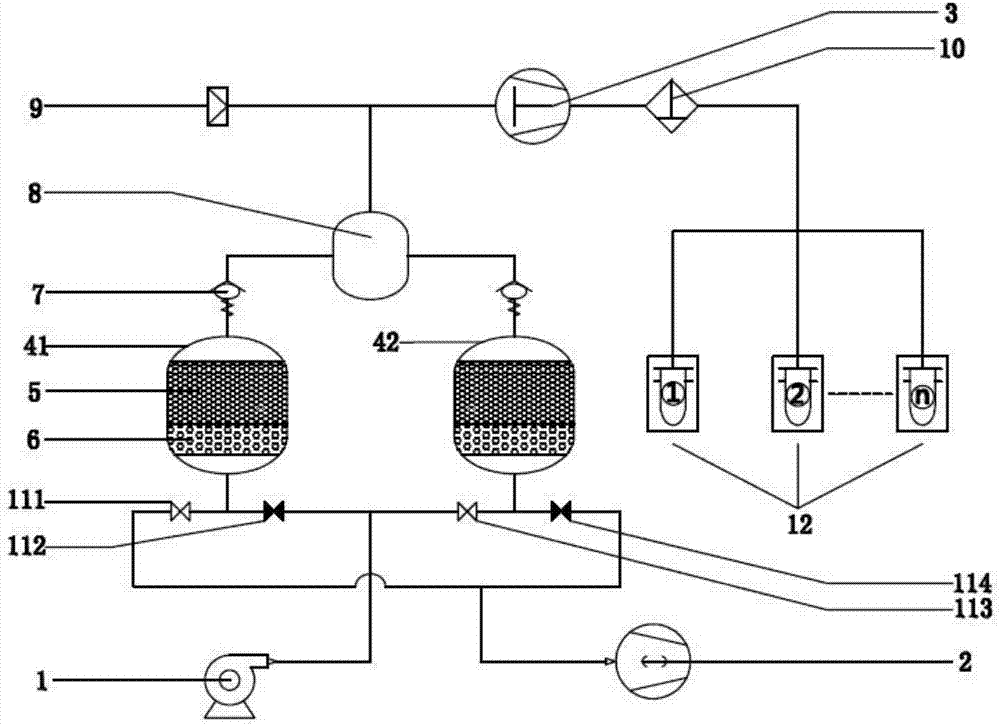

圖2為實施例2的結構圖。

圖中數字或字母所代表的零部件的名稱：

1、鼓風機；2、真空泵；3、送風機；41、第一吸附罐；42、第二吸附罐5、分子篩；6、脫水劑；7、限流器；8、富氧罐；9、初級過濾器；10、紫外殺菌精密過濾器；111、第一控制閥；112、第二控制閥；113、第三控制閥；114、第四控制閥；12、富氧彌散器。

具體實施方式

下面結合附圖對本實用新型的具體實施方式做簡要說明。顯然，所描述的實施例僅僅是本實用新型的一部分實施例，而不是全部實施例，基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動的前提下所獲得的所有其他實施例，均屬于本實用新型保護的范圍。

圖1和圖2分別示出了本實用新型實施例1和實施例2的結構示意圖，將結構進行了詳細的剖析。

實施例1

如圖1所示的一種高原彌散式供氧裝置包括制氧機構及輸氧機構，制氧機構包括輸送空氣的鼓風機1，分離制氧空氣中氧氣的吸附罐，以及連接于吸附罐輸出端的富氧罐8，輸氧機構為富氧彌散器12，富氧彌散器12與富氧罐8的輸出端管道連接。制氧空氣通過鼓風機1送入吸附罐，分離出的氧氣儲存于富氧罐8中，使用時通過富氧彌散器12輸出。

吸附罐內分為上下兩層吸附層，上層填裝有分子篩5，下層填裝有脫水劑6，制氧空氣從下至上通過吸附罐，進行氧氣分離，形成的氧氣直接通過管道流入富氧罐8儲存。分子篩5和脫水劑6可選用市場現有的產品，只要能滿足制氧要求即可，在此不做要求；且吸附罐的數量可以是多個，按具體實施要求而定。

供氧裝置還包括用以排出吸附罐內分離吸附的氮?dú)獾恼婵毡?，鼓風機1與真空泵2均通過管道連通于吸附罐的下方，鼓風機1與真空泵2交替工作，制氧時，鼓風機1開始工作，只需微正壓驅動就可將制氧空氣輸送至吸附罐內，自吸附罐內經過脫水劑6和分子篩5分離出的氧氣輸出至富氧罐8；制氧一段時間后停止制氧，鼓風機1停止工作，啟動真空泵2，只需施加微負壓就可抽出制氧空氣中分離出的儲存于吸附罐內的氮?dú)猓瓿珊髥庸娘L(fēng)機1，如此循環制氧。

進一步的，吸附罐與富氧罐8之間的連通管道上設置有限流器7，氧氣從吸附罐中流出經過限流器7流入富氧罐8。該限流器7主要用于限制流出的氧氣的速度，避免供氧量波動，同時有效防止富氧罐8內的氣體逆流到吸附罐。

進一步的，制氧機構與輸氧機構連通管道上設置有一送風機3，送風機3的輸入端開設有一空氣輸入口（未示出），外部空氣通過空氣輸入口（未示出）進入送風機3，送風機3同時將富氧罐8內的氧氣與外部空氣吸入，混合稀釋至一定濃度后輸送至輸氧機構。空氣輸入口（未示出）的大小依實際需要的富氧體積濃度而定，在此不做限制。

進一步的，空氣輸入口（未示出）處設置有一初級過濾器9，用以把空氣中大部分的雜質去除，保證富氧的清潔度，同時初級過濾器9內部安裝有清潔裝置和濕度調節裝置，可以有效的清潔過濾外部空氣中的灰塵，并起到加濕空氣的作用。

進一步的，送風機3和富氧彌散器12的連通管道上還設置有一紫外殺菌精密過濾器10，以此對送風機3中輸出的富氧進行殺菌消毒，并過濾掉大于PM0.001的顆粒物，輸出清潔的富氧空氣。同時紫外殺菌精密過濾器10內部安裝有自動水洗裝置，可自動進行過濾器的保養和清潔，不需要經常維護，節省人力物力。

實施例2

如圖2所示，其余與實施例1相同，不同之處在于，所述吸附罐為兩個，分別為第一吸附罐41和第二吸附罐42，所述吸附罐與所述鼓風機1和真空泵2連接的每一條管道上均安裝有控制閥。

所述第一吸附罐41與所述鼓風機1和真空泵2連接管道上的控制閥分別為第一控制閥111和第二控制閥112，所述第二吸附罐42與所述鼓風機1和真空泵2連接管道上的控制閥分別為第三控制閥113和第四控制閥114；兩個吸附罐連續工作，交替進行制造氧氣和抽出氮?dú)獾墓ぷ鳌?/p>

具體工作狀態為：在鼓風機1和真空泵2工作狀態下，四個控制閥兩個處于打開狀態，兩個處于關閉狀態。當?shù)谝豢刂崎y111和第三控制閥113打開時，第一吸附罐41在真空泵2的作用下抽出分離的氮?dú)猓诙焦?2在鼓風機1的作用下進行制氧工作；當?shù)诙刂崎y112和第四控制閥114打開時，第一吸附罐41在鼓風機1的作用下進行制氧工作，第二吸附罐42在真空泵2的作用下抽出分離的氮?dú)狻蓚€吸附罐交替進行制氧工作，有效的保證了富氧罐8內的供氧量。

進一步的，四個控制閥均為單向閥，防止氣體回流。

綜上所述，本實用新型公開的一種高原彌散式供氧裝置包括制氧機構及輸氧機構，制氧機構包括輸送空氣的鼓風機1，分離制氧空氣中氧氣的吸附罐，以及連接于吸附罐輸出端的富氧罐8，輸氧機構為富氧彌散器12，富氧彌散器12與富氧罐8管道連接。

其中吸附罐分為上下兩層吸附層，上層裝填分子篩5，下層裝填脫水劑6，制氧空氣由鼓風機1送入吸附罐，從下至上通過吸附罐，進行氧氣分離，形成的氧氣流入富氧罐8，使用時通過富氧彌散器12輸出。供氧裝置還包括真空泵2，鼓風機1與真空泵2交替進行制氧和抽氮的工作。

另外，吸附罐為兩個，兩個吸附罐交替工作，源源不斷的進行制氧工作。

高原彌散式供氧裝置工作在常壓狀態，可實現就地生成富氧，解決了液氧長途運輸不方便且成本高昂的問題。同時，供氧裝置沒有壓力管道或壓力容器，對安裝沒有特殊要求，使用簡單，杜絕了壓力管道帶來的安全隱患；且常壓制氧、常壓供氧，不需要對空氣進行增壓，只需把空氣輸送到吸附罐即可，使用成本只有PSA加壓供氧的四分之一。供氧裝置沒有易損件，不需要冷卻水和密封水，常年免維護，不需配專業的機修人員，節省大量的人力物力。另外，吸附罐為常壓容器，空氣從下層通過吸附罐，只有微弱的氣流，對吸附罐沒有沖擊，不會造成分子篩和脫水劑的粉化，終生不需要更換，節約能源。

對所公開的實施例的上述說明，使本領域?qū)I(yè)技術人員能夠?qū)崿F(xiàn)和使用本實用新型。對這些實施例的多種修改方式對本領域的專業技術人員來說將是顯而易見的，本文中所定義的一般原理可以在不脫離本實用新型的精神或范圍的情況下，在其他實施例中實現。因此，本實用新型將不會被限制于本文所示的這些實施例，而是要符合本文所公開的原理和新穎特點相一致的最寬的范圍。
