本實用新型屬于日用玻璃瓶罐生產技術領域，涉及一種新型吹氣頭。

背景技術：

參照?qǐng)D1，玻璃瓶罐成型時，高壓空氣通過吹氣頭1進入成型模2內的初坯3，通過空氣壓力成型出玻璃瓶罐4，成型后空氣從吹氣頭1的排氣孔排出。

目前，現有的吹氣頭一般設一個進氣孔和四個均勻分布的排氣孔，進氣孔的孔徑為Φ7mm，進氣孔橫截面面積為：3.14*3.5*3.5＝38.47mm²，排氣孔的孔徑為Φ4mm，四個排氣孔的總面積：4*3.14*2*2＝50.24mm²，排氣面積比進氣面積大，造成成型模內腔里面的壓力不夠，產生吹氣不足，而導致出現瓶身不圓等外觀缺陷。在實際生產過程中，往往需用螺釘堵住一個或者兩個排氣孔來保持成型模內腔里面的壓力，如堵住一個排氣孔時，剩余三個排氣孔總面積為3*3.14*2*2＝37.68mm²，排氣面積基本等于進氣面積，因此現有的吹氣頭的排氣孔的端部往往設計有M5的螺紋，以方便配合螺釘堵住排氣孔。原本是四個均勻分布的排氣孔，由于堵住一個排氣孔，剩余的三個排氣孔就不是均勻分布了，從而造成排氣不均衡，容易造成歪頭等缺陷。

技術實現要素：

本實用新型的目的是提供一種新型吹氣頭，采用該新型吹氣頭向成型模內的初坯吹氣成型時，進氣和出氣保持平衡，以保證成型的穩定性，提高產品質量，而且減少加工工序，降低加工成本。

為了解決上述技術問題，本實用新型采用的技術方案是：一種新型吹氣頭，包括本體，所述本體上設有進氣孔和若干個排氣孔，這些排氣孔沿所述進氣孔的圓周方向均勻地分布，所述本體的底面設有第一凹槽，所述本體上所述第一凹槽的底部處設有第二凹槽，所述排氣孔與所述第二凹槽接通，所述進氣孔的橫截面面積等于所有所述排氣孔的橫截面面積之和。

進一步的，所述進氣孔的孔徑為Φ7mm，所述排氣孔的數量為四個，這四個排氣孔的孔徑均為Φ3.5mm。

進一步的，所述排氣孔的中心線平行與水平面，所述進氣孔的中心線與所述排氣孔的中心線相互垂直。

進一步的，所述排氣孔的中心線與所述本體的底面的距離為28mm。

本實用新型有益效果：本實用新型的新型吹氣頭不需螺釘封堵排氣孔即可保持進氣和排氣平衡，同時排氣孔保持均勻分布，因此排氣壓力均衡，成型穩定，提升了產品質量。該新型吹氣頭的排氣孔的端部不需加工M5螺紋，也不需配備M5螺釘，減少了一道加工工序，降低了加工成本，使用也方便。

附圖說明

圖1是采用現有的吹氣頭向成型模內的初坯吹氣成型時的結構示意圖。

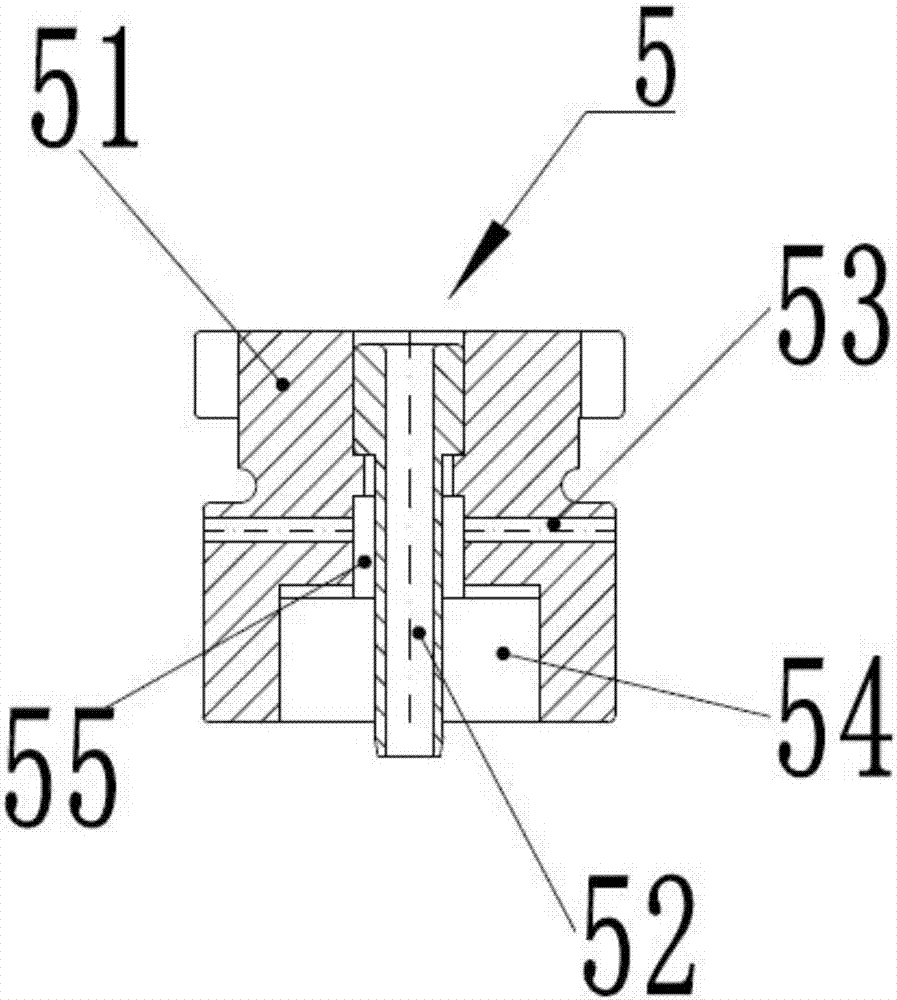

圖2是本實用新型實施例的新型吹氣頭的結構示意圖。

圖3是圖2的俯視圖。

附圖標記說明：

現有的吹氣頭1、成型模2、初坯3、玻璃瓶罐4、新型吹氣頭5；本體51、進氣孔52、排氣孔53、第一凹槽54、第二凹槽55。

具體實施方式

下面將結合本實用新型的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

如圖2和圖3所示，本實施例的一種新型吹氣頭5。該新型吹氣頭5包括本體51，本體51上安裝有進氣管，該進氣管內加工有一個進氣孔52，進氣孔52的孔徑為Φ7mm。本體51上加工有四個排氣孔53，這四個排氣孔53沿進氣孔52的圓周方向均勻地分布，四個排氣孔53的孔徑均為Φ3.5mm。優選設計，排氣孔53的中心線平行與水平面，排氣孔53的中心線與本體51的底面的距離為28mm，進氣孔52的中心線與排氣孔53的中心線相互垂直。本體51的底面加工有第一凹槽54，本體51上第一凹槽54的底部處加工有第二凹槽55，四個排氣孔53與第二凹槽55接通。

本實施例的新型吹氣頭5，其進氣孔52的橫截面面積為：3.14*3.5*3.5＝38.47mm²，四個排氣孔53的橫截面面積之和為：4*3.14*1.75*1.75＝38.47mm²，因此進氣孔52的橫截面面積等于四個排氣孔53的橫截面面積之和，即進氣面積等于排氣面積。

與現有的吹氣頭相比，本實用新型的新型吹氣頭的優點為：

1.不用加工M5螺紋，減少了一道加工工序，節約了成本，也需配備M5螺釘，使用也方便；

2.進氣和排氣保持平衡，同時四個排氣孔保持均勻分布，因此排氣壓力均衡，成型穩定，提升了產品質量。

以上所述僅為本實用新型的較佳實施例而已，并不用以限制本實用新型，凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
