本申請屬于建筑材料，具體涉及自修復晶體防滲高耐久水泥基材料、水泥基地面結構及其鋪裝方法。

背景技術：

1、目前建筑領域的主流材料仍然是水泥基材料，大量的房屋建筑、市政地面都采用水泥基材料，但水泥基材料不可避免地會產生微裂縫，造成材料強度降低；并且裂縫的存在也給了水分子和氯離子等滲入的機會，產生滲漏，同時又進一步造成材料的強度損失，影響耐久性。

2、目前市面上有滲透結晶型防水材料，可用來修復水泥基材料產生的微裂縫。例如公告號為cn110105025a的中國專利，其公開了一種水泥基滲透結晶型防水材料。其使用方法為：將防水材料涂覆于水泥混凝土表面，防水材料中活性成分在水環境下遷移到水泥混凝土的開裂和孔隙內進行結晶反應，生成不溶于水的結晶體來填塞開裂和孔隙，達到修復微裂縫的目的。但在利用這類滲透結晶型防水材料進行修復時，需要實施涂抹工序，于是本申請發明人想到研制一種具備可自修復的水泥基材料，可免去防水材料涂抹工序，從而簡化施工流程。

技術實現思路

1、本申請的目的是提供自修復晶體防滲高耐久水泥基材料、水泥基地面結構及其鋪裝方法，本申請水泥基材料可對使用過程中所產生的微裂縫進行自修復，在簡化施工流程的同時，還具備優異的防滲性和耐久性。

2、本申請一方面提供自修復晶體防滲高耐久水泥基材料，包括如下重量份的組分:

3、硅酸鹽水泥40～60份，耐磨骨料35～50份，減水劑0.02～0.05份，緩凝劑0.2～0.5份，可再分散性乳膠粉1～2份，硅灰1～2份，膨脹劑1～3份，螯合劑1～6份，結晶沉淀劑1～6份；以上所有組分共計100份；其中，螯合劑選擇二亞乙基三胺五乙酸，且螯合劑和結晶沉淀劑的重量比為(0.5～2)：1。

4、在一些實施例中，螯合劑2～5份，且結晶沉淀劑2～5份，其中，螯合劑和結晶沉淀劑的重量比為(0.65～1.2)：1。

5、在一些實施例中，螯合劑3～5份，且結晶沉淀劑2.5～5份，其中，螯合劑和結晶沉淀劑的重量比為(0.75～1.2)：1。

6、在一些實施例中，耐磨骨料選擇金剛砂、高硅石英砂、陶瓷顆粒中的一種或幾種。

7、在一些實施例中，減水劑選擇聚羧酸減水劑。

8、在一些實施例中，緩凝劑選擇葡萄糖酸鈉。

9、在一些實施例中，膨脹劑選擇硫鋁酸鈣和/或氧化鈣。

10、在一些實施例中，結晶沉淀劑選擇硅酸鈉、碳酸鈉和氟化鉀中的一種或多種。

11、本申請另一方面提供一種水泥基地面結構，其層狀結構為：依次包括混凝土基層、界面層和地面層；其中，地面層的原料為上述自修復晶體防滲高耐久水泥基材料。

12、本申請再一方面提供上述水泥基地面結構的鋪裝方法，包括：

13、在混凝土基層上涂刷界面劑形成界面層；

14、將上述水泥基材料加水制成漿體，將漿體攤鋪于界面層上，經養護形成地面層；其中，每100重量份的水泥基材料加12～16重量份的水。

15、與現有技術相比，本申請具有如下優點和有益效果：

16、1.本申請水泥基材料具有自修復性：當水泥基材料在養護和/或使用中產生微裂縫并滲水后，二亞乙基三胺五乙酸與水泥基材料中鈣離子螯合，鈣離子螯合物隨水流流經裂縫，在此過程中結晶沉淀劑與鈣離子螯合物反應形成大量的結晶沉淀，充分填充裂縫，實現裂縫的自修復。優異的自修復性可使水泥基材料的強度、耐久性和防滲性均得以顯著提升。

17、2.本申請水泥基材料強度得以顯著提升：當對產生的裂縫進行自修復后，物理強度得以增強；同時與螯合劑進行鰲合的鈣離子主要來源水泥的水化產物氫氧化鈣以及膨脹劑，鈣離子的消耗可降低水泥基材料中氫氧化鈣含量，從而增強物理強度。

18、3.本申請選擇二亞乙基三胺五乙酸作為螯合劑，與其他常見螯合劑、絡合劑相比，二亞乙基三胺五乙酸螯合劑與結晶沉淀劑的配合可更顯著地提升水泥基材料的物理強度、耐久性以及防滲性。

19、4.本申請的一些實施例中選擇葡萄糖酸鈉作為緩凝劑，其在發揮緩凝劑作用的同時，還可促進螯合劑與鈣離子的螯合，促進水泥基材料的自修復。

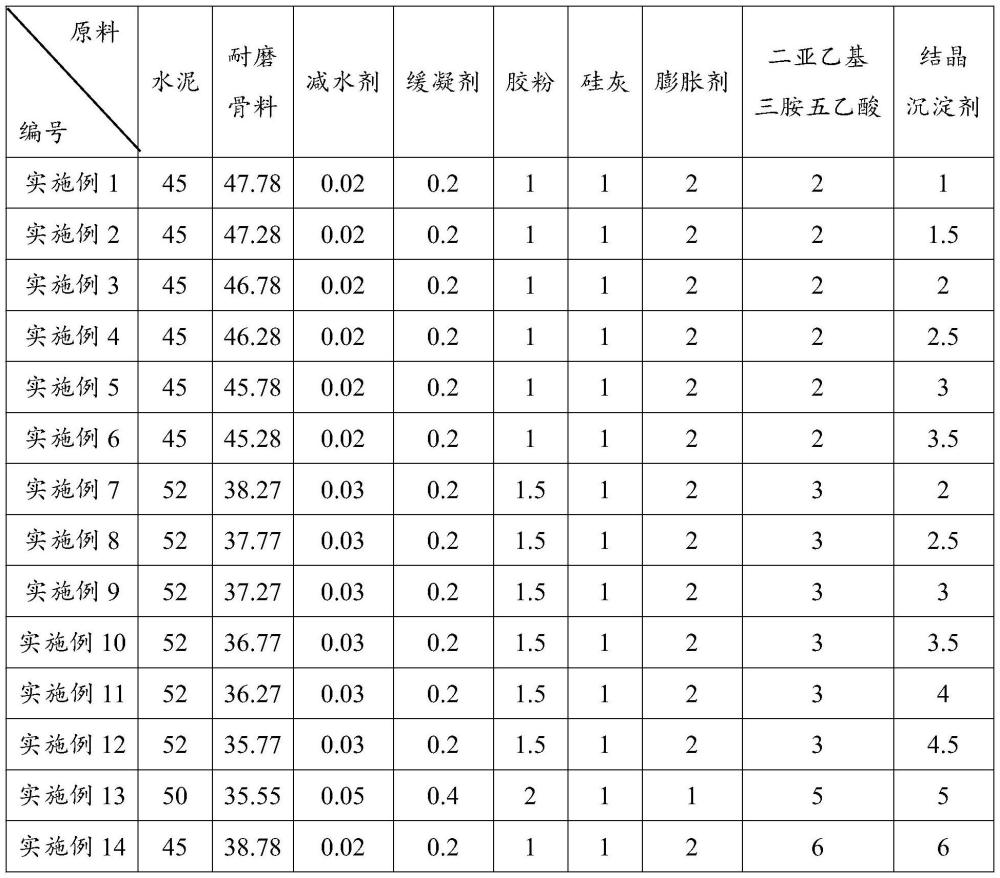

20、5.本申請采用抗折強度和抗壓強度來表征試樣的物理強度，采用50次凍融循環后的28d強度損失率表征試樣的耐久性，采用28d抗滲壓力表征試樣的防滲性，與采用其他螯合劑(見對比例4)相比，本申請抗折強度可提升約11％，抗壓強度可提升17％，強度損失率可降低約21％，抗滲壓力可提高約19％(見實施例5)。

技術特征：

1.自修復晶體防滲高耐久水泥基材料，其特征是，包括如下重量份的組分:

2.如權利要求1所述的自修復晶體防滲高耐久水泥基材料，其特征是：

3.如權利要求1所述的自修復晶體防滲高耐久水泥基材料，其特征是：

4.如權利要求1所述的自修復晶體防滲高耐久水泥基材料，其特征是：

5.如權利要求1所述的自修復晶體防滲高耐久水泥基材料，其特征是：

6.如權利要求1所述的自修復晶體防滲高耐久水泥基材料，其特征是：

7.如權利要求1所述的自修復晶體防滲高耐久水泥基材料，其特征是：

8.如權利要求1所述的自修復晶體防滲高耐久水泥基材料，其特征是：

9.水泥基地面結構，其特征是：

10.水泥基地面結構的鋪裝方法，其特征是，包括：

技術總結
本發明公開了自修復晶體防滲高耐久水泥基材料、水泥基地面結構及其鋪裝方法，該自修復晶體防滲高耐久水泥基材料，包括如下重量份的組分:硅酸鹽水泥40～60份，耐磨骨料35～50份，減水劑0.02～0.05份，緩凝劑0.2～0.5份，可再分散性乳膠粉1～2份，硅灰1～2份，膨脹劑1～3份，螯合劑1～6份，結晶沉淀劑1～6份；以上所有組分共計100份；其中，螯合劑選擇二亞乙基三胺五乙酸，且螯合劑和結晶沉淀劑的重量比為(0.5～2)：1。本申請水泥基材料具有優異的自修復性，使水泥基材料的強度、耐久性和防滲性等性能均得以顯著提升。

技術研發人員：張麗,胡湘暉,郭亞瓊,周雯文,談小祥,廖鋒凡,余思平,李斯文
受保護的技術使用者：路城新材料(湖北)有限公司
技術研發日：
技術公布日：2025/3/10
