本發明涉及多晶冰糖生產設備的，特別涉及一種多晶冰糖自動生產線及工作方法。

背景技術：

1、在多晶冰糖的生產工藝中，包括注盆、結晶、排蜜和脫糖等步驟，上述的每個步驟都需要使用對應的設備、裝置或人工輔助進行生產加工，具體加工步驟如下：

2、其中，注盆步驟是指，將結晶盆放置在注糖裝置中，利用注糖裝置將高溫的糖液注入到結晶盆內，作業人員再將結晶盆轉移到結晶步驟。

3、其中，結晶步驟是指，帶有高溫的糖液的結晶盆放到結晶放置室內，讓糖漿自然降溫一段時間形成多晶冰糖。

4、其中，排蜜步驟是指，結晶盆內產生多晶冰糖后，結晶盆內還殘留多余的糖液，需要人工將結晶盆倒置堆疊，使糖液與多晶冰糖分離。

5、其中，脫糖步驟是指，作業人員使用工具將多晶冰糖從結晶盆內拆出，使多晶冰糖與結晶盆進行分離。

6、然而，現有多晶冰糖生產中每個生產步驟都需要單獨的設備，自動化程度低，使得生產效率低，并且大部分步驟需要人工操作，使得產品生產質量不穩定。

技術實現思路

1、本發明旨在至少解決現有技術中存在的技術問題之一。為此，本發明提出一種多晶冰糖自動生產線，能夠?qū)⒏鱾€(gè)步驟所用到的裝置連線，提高設備自動化程度，提高生產效率，以及提升產品的穩定性。

2、本發明還提出一種具有上述一種多晶冰糖自動生產線的工作方法。

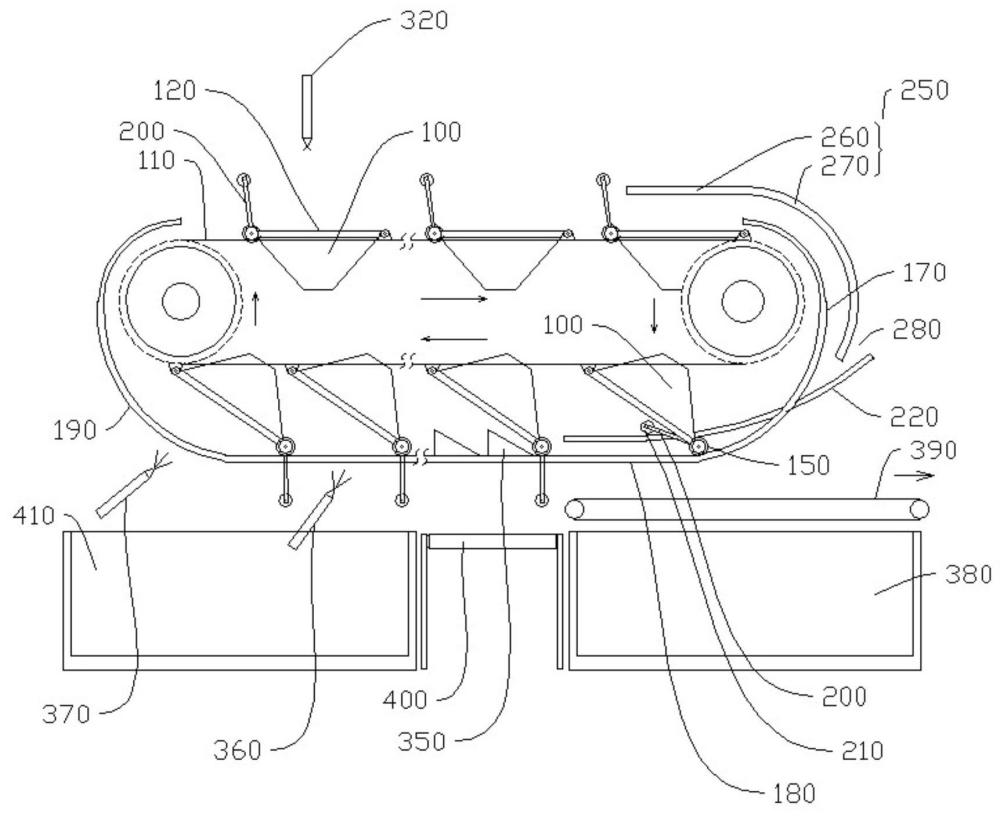

3、根據本發明的第一方面實施例的一種多晶冰糖自動生產線，包括：輸送機構，包括結晶盆和傳動鏈，結晶盆內部用于容納糖液，所述傳動鏈沿水平方向布置，所述傳動鏈用于循環輸送所述結晶盆，所述傳動鏈具有依次布置的第一輸送方向、第二輸送方向、第三輸送方向和第四輸送方向；翻轉機構，包括翻轉架和第一導軌，所述翻轉架可轉動設置于所述傳動鏈，所述翻轉架與所述結晶盆連接，所述第一導軌布置于所述傳動鏈的外側，所述結晶盆在所述第一輸送方向時，所述翻轉架水平設置，所述結晶盆在所述第二輸送方向、第三輸送方向和所述第四輸送方向時，所述翻轉架可沿所述第一導軌移動，以帶動所述結晶盆傾斜設置；注液機構，包括注液頭，所述注液頭位于所述傳動鏈的上方，所述結晶盆在所述第一輸送方向時，所述注液頭用于向所述結晶盆注入糖液；結晶倉，所述結晶倉內部限定出容納通道，所述容納通道用于容納注入糖液后的所述結晶盆；脫糖機構，包括脫糖器，所述脫糖器在所述第一導軌上凸起設置，所述脫糖器位于所述傳動鏈的下方，所述脫糖器用于抵接所述翻轉架，以帶動所述結晶盆上下翻轉；清洗機構，設置于所述傳動鏈下方，用于清洗經過所述脫糖器后的所述結晶盆。

4、根據本發明的第一方面實施例的一種多晶冰糖自動生產線，所述翻轉架具有搭接部和鉸接部，在所述傳動鏈的第一輸送方向，所述搭接部和鉸接部水平相對設置，所述搭接部搭接于所述傳動鏈的頂部，所述鉸接部轉動設置于所述傳動鏈，使所述結晶盆處于平放狀態，在所述第二輸送方向、所述第三輸送方向和所述第四輸送方向時，在所述結晶盆自身重力作用下，所述搭接部脫離所述傳動鏈。

5、根據本發明的第一方面實施例的一種多晶冰糖自動生產線，所述搭接部連接有第一抵接件，所述第一導軌具有依次連接的第一導向段、第二導向段和第三導向段，所述第一導向段沿所述第二輸送方向曲線延伸，所述第二導向段沿所述第三輸送方向直線延伸，所述第三導向段沿所述第四輸送方向曲線延伸，所述第一抵接件可依次沿所述第一導向段、所述第二導向段和所述第三導向段移動，以引導所述結晶盆處于不同角度的傾斜狀態。

6、根據本發明的第一方面實施例的一種多晶冰糖自動生產線，所述翻轉架鉸接有防脫架，所述防脫架設置有第二抵接件，所述傳動鏈的外周布置有托軌，所述托軌具有互相連接的第一托起段和第二托起段，所述第一托起段沿所述第二輸送方向曲線延伸，所述第二托起段沿所述第三輸送方向直線延伸，所述第二抵接件可依次沿所述第一托起段和所述第二托起段移動，使所述防脫架靠近所述結晶盆的盆口。

7、根據本發明的第一方面實施例的一種多晶冰糖自動生產線，所述傳動鏈的外周布置第二導軌，所述第二導軌具有互相連接的第四導向段和第五導向段，所述第四導向段沿所述第一輸送方向直線延伸，所述第五導向段沿所述第二輸送方向曲線延伸，所述第二抵接件可依次沿所述第四導向段和所述第五導向段上方移動。

8、根據本發明的第一方面實施例的一種多晶冰糖自動生產線，所述第五導向段的彎曲外側和所述第一托起段的彎曲內側之間形成導向道，所述導向道容置所述第二抵接件通過。

9、根據本發明的第一方面實施例的一種多晶冰糖自動生產線，清洗機構包括噴水頭和噴氣頭，所述噴水頭位于所述脫糖器遠離所述防脫架一側，所述噴氣頭位于所述噴水頭遠離所述脫糖器一側。

10、根據本發明的第一方面實施例的一種多晶冰糖自動生產線，所述傳動鏈的下方設置有第一收集槽，所述第一收集槽靠近所述第二托起段設置，所述第一收集槽和所述傳動鏈之間設置有輸送網。

11、根據本發明的第一方面實施例的一種多晶冰糖自動生產線，所述脫糖器的下方設置有輸送帶，所述輸送帶用于輸送多晶冰糖。

12、根據本發明的第二方面實施例的一種工作方法，包括：上述的任意一項所述的一種多晶冰糖自動生產線；步驟一，所述傳動鏈輸送所述結晶盆至所述注液頭位置，所述注液頭向所述結晶盆注入高溫的糖液；步驟二，注入糖液后的所述結晶盆進入所述容納通道內，所述傳動鏈暫停輸送，利用抽風機將所述容納通道內糖液產生的熱量抽走，當糖液下降到規定范圍內，讓糖液自然降溫結晶，結晶時間7-10天；步驟三，啟動所述傳動鏈，所述結晶盆進入第二輸送方向，所述結晶盆逐漸發生傾斜，多余的糖液從所述結晶盆排出，所述結晶盆進入第三輸送方向時，所述傳動鏈暫停輸送，暫停時間5-8小時，所述結晶盆的盆口所在的平面與水平面形成一銳角，進一步排出多余的糖液；步驟四，啟動所述傳動鏈，所述脫糖器抵接所述翻轉架，以帶動所述結晶盆上下翻轉，所述結晶盆產生振動，多晶冰糖從所述結晶盆脫落；步驟五，利用所述清洗機構將經過所述脫糖器后的所述結晶盆清洗，使所述結晶盆進入下一次注盆工序。

13、根據本發明實施例的一種多晶冰糖自動生產線及工作方法，至少具有如下有益效果：

14、1.本發明通過設置結晶盆和傳動鏈，結晶盆可以設置有多個，傳動鏈能夠循環輸送多個結晶盆，將結晶盆輸送到注盆步驟、結晶步驟、排蜜步驟、脫糖步驟和清洗步驟的工位上，將各個步驟所用到的裝置連線，可代替人工搬運、轉移結晶盆，提高設備自動化程度，提高生產效率。

15、2.本發明通過設置翻轉架和第一導軌，結晶盆在第一輸送方向時，翻轉盆可使結晶盆處于水平放置狀態，可進行注盆步驟，接著，翻轉架沿第一導軌移動，結晶盆在第二輸送方向和第三輸送方向時，結晶盆處于傾斜狀態，結晶盆的盆口逐漸朝下，可將結晶盆內的多余糖液排出，然后，再將結晶盆內的多晶冰糖脫落，無需采用傳統的方法倒置堆疊結晶盆進行排蜜步驟，有利于提高生產效率，并且，有利于將多余的糖液排出，提高每個結晶盆的糖液排放的一致性，提升產品的穩定性。

16、3.本發明通過設置注液頭，利用傳動鏈將結晶盆輸送到注液頭的下方，注液頭逐個地向結晶盆內注入糖液，再由傳動鏈將結晶盆轉移到下一個生產步驟，提高設備自動化程度。

17、4.本發明通過設置結晶倉，結晶倉內限定出容納通道，在傳動鏈的輸送下，結晶盆可進入容納通道內，容納通道能夠一次容納大量的結晶盆，大批量的結晶盆結晶形成多晶冰糖，有利于提高生產效率，并且，結晶存放時，結晶倉能夠減少異物進入結晶盆內部，有利于提高多晶冰糖的潔凈度。

18、5.本發明通過設置脫糖器，結晶盆在第三輸送方向時，翻轉架與脫糖器抵接，翻轉架上下翻轉，使結晶盆產生振動，從而，將結晶盆內的多晶冰糖脫落，無需人工使用工具將多晶冰糖卸下，提高脫糖效率。

19、6.本發明通過設置清洗機構，清洗機構能夠?qū)γ撎呛蟮慕Y(jié)晶盆進行清洗，將結晶盆內表面的殘留糖液去除，清洗后，結晶盆即可進行下一次注盆步驟，大大提高了結晶盆的重復利用效率。

20、本發明的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本發明的實踐了解到。
