本技術涉及玻璃切割，尤其涉及一種曲面玻璃車載面板高精度切割設備。

背景技術：

1、隨著社會的發展，汽車逐漸成為人們?nèi)粘Ｉ畹谋貍浣煌üぞ摺Ｆ噧?nèi)部的裝飾舒適度和車載電子產品的功能也在大力發展和改進，例如車載dvd播放器、gps導航儀等等，被廣泛應用于汽車上，曲面玻璃車載面板也需要大力的發展改進，在曲面玻璃車載面板生產的過程中，會使用到曲面玻璃車載面板高精度切割設備。

2、但是現有技術中，在使用曲面玻璃車載面板高精度切割設備對曲面玻璃車載面板進行切割時發現，曲面玻璃車載面板高精度切割設備在激光切割的過程中會出現大量切割粉塵，工人吸入后會影響呼吸道的健康，部分曲面玻璃車載面板高精度切割設備沒有除塵的措施。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的問題。

2、為了實現上述目的，本實用新型采用了如下技術方案：一種曲面玻璃車載面板高精度切割設備，包括：曲面玻璃車載面板高精度切割設備本體，所述曲面玻璃車載面板高精度切割設備本體的表面開設有放入槽，所述曲面玻璃車載面板高精度切割設備本體的頂部固定連接有兩個鉸鏈一，兩個所述鉸鏈一的另一端固定連接有門，所述門的表面固定連接有握把一，所述放入槽內部的兩側分別開設有出風槽和方錐型收集槽，所述方錐型收集槽的內部開設有進風槽一，所述出風槽內部的一端固定嵌設有吹風機，所述曲面玻璃車載面板高精度切割設備本體的一側設置有集塵組件，所述集塵組件的內部設置有多個便于清理過濾組件。

3、作為一種優選的實施方式，所述曲面玻璃車載面板高精度切割設備本體一端的表面固定連接有控制終端，所述放入槽內部的表面固定連接有密封膠條一，所述門的表面固定連接有密封膠條二。

4、作為一種優選的實施方式，所述集塵組件包括集塵箱，所述集塵箱的一側開設有進風槽二，所述進風槽二內部的兩側固定連接有擋板，所述集塵箱的另一側開設有集塵槽，所述集塵箱的內部開設有風機槽，所述進風槽二的內部與集塵槽的內部貫通，所述集塵槽內部的表面固定連接有密封膠條三，所述集塵箱的一側固定連接有兩個鉸鏈二，兩個所述鉸鏈二的另一端固定連接有清理門，所述清理門的表面固定連接有密封膠條四，所述清理門的表面固定連接有握把二，所述清理門的表面可活動嵌設在集塵槽的內部。

5、作為一種優選的實施方式，所述集塵槽內部的一側開設有多個抽風機固定槽，多個所述抽風機固定槽的內部與風機槽的內部貫通，多個所述抽風機固定槽的內部均固定嵌設有抽風機，所述風機槽內部的一側貫穿開設有多個出風孔，所述集塵槽內部的一側固定連接有多個外螺紋管，多個所述外螺紋管的內部與多個抽風機固定槽的內部貫通。

6、作為一種優選的實施方式，所述便于清理過濾組件包括過濾管，所述過濾管的一端固定連接有限位環，所述過濾管內部的一端固定嵌設有過濾網一，所述過濾管的表面貫穿開設有多個過濾網槽，多個所述過濾網槽的內部均固定嵌設有過濾網二，所述過濾管的表面活動套設有內螺紋連接套管。

7、作為一種優選的實施方式，所述集塵箱的一側固定連接在曲面玻璃車載面板高精度切割設備本體一側的表面，所述進風槽二的內部與進風槽一的內部貫通。

8、作為一種優選的實施方式，多個所述內螺紋連接套管的內部螺紋套設在多個外螺紋管的表面，多個所述限位環一側的表面與多個外螺紋管一端的表面貼合。

9、與現有技術相比，本實用新型的優點和積極效果在于：

10、1、本實用新型，將此曲面玻璃車載面板高精度切割設備與外部供電設備連接，外部供電設備與曲面玻璃車載面板高精度切割設備本體、控制終端、吹風機和抽風機電性連接并提供電源，控制終端與曲面玻璃車載面板高精度切割設備本體、吹風機和抽風機電性連接并關聯控制；工人通過手握握把一掀開門，將所需切割的曲面玻璃車載面板置于曲面玻璃車載面板高精度切割設備本體內部的工作臺上后關閉門，工人通過控制終端設置所需切割形狀并啟動曲面玻璃車載面板高精度切割設備本體、吹風機和抽風機，曲面玻璃車載面板高精度切割設備本體通過激光對曲面玻璃車載面板進行切割，通過吹風機吹出的風經過出風槽吹入曲面玻璃車載面板高精度切割設備本體的內部，吹走因激光切割而產生的切割粉塵，切割粉塵在抽風機啟動產生的吸力下經過方錐型收集槽和進風槽一，從進風槽二進入集塵槽的內部收集，這樣設計使得此曲面玻璃車載面板高精度切割設備產生的粉塵收集在集塵組件的內部，避免切割產生的切割粉塵對工人呼吸道的危害。

11、2、本實用新型，在曲面玻璃車載面板高精度切割設備本體、吹風機和抽風機均停止的狀態下，工人通過手握握把二掀開清理門，對集塵槽內部的切割粉塵進行清理，同時可一只手固定過濾管的一端，另一只手通過轉動內螺紋連接套管將過濾管取下，對過濾管上的過濾網一和過濾網二進行清洗，這樣設計使得此曲面玻璃車載面板高精度切割設備的集塵組件的過濾設備便于清理。

技術特征：

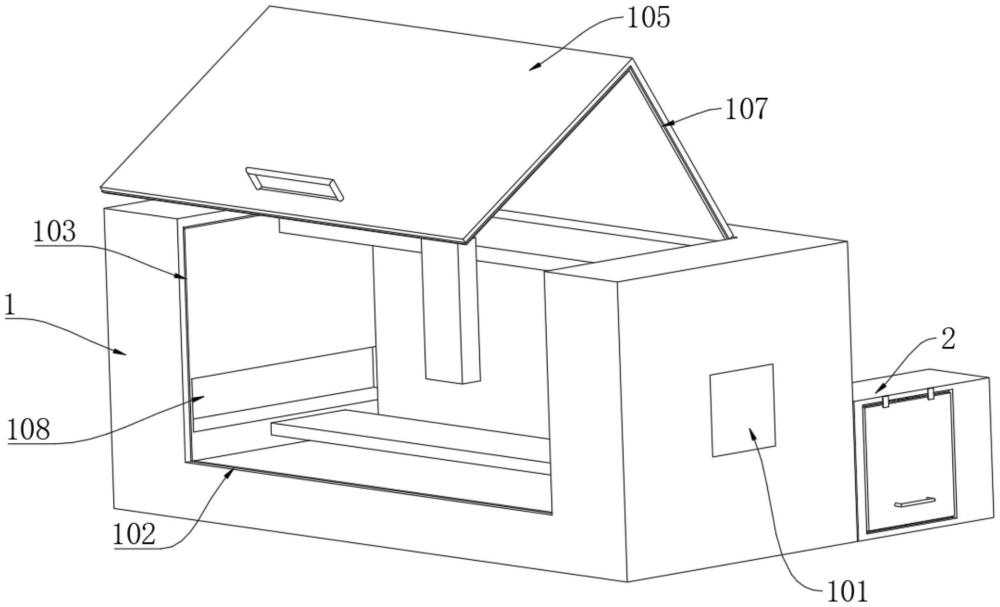

1.一種曲面玻璃車載面板高精度切割設備，其特征在于，包括：曲面玻璃車載面板高精度切割設備本體（1），所述曲面玻璃車載面板高精度切割設備本體（1）的表面開設有放入槽（102），所述曲面玻璃車載面板高精度切割設備本體（1）的頂部固定連接有兩個鉸鏈一（104），兩個所述鉸鏈一（104）的另一端固定連接有門（105），所述門（105）的表面固定連接有握把一（106），所述放入槽（102）內部的兩側分別開設有出風槽（108）和方錐型收集槽（110），所述方錐型收集槽（110）的內部開設有進風槽一（111），所述出風槽（108）內部的一端固定嵌設有吹風機（109），所述曲面玻璃車載面板高精度切割設備本體（1）的一側設置有集塵組件（2），所述集塵組件（2）的內部設置有多個便于清理過濾組件（3）。

2.根據權利要求1所述的一種曲面玻璃車載面板高精度切割設備，其特征在于：所述曲面玻璃車載面板高精度切割設備本體（1）一端的表面固定連接有控制終端（101），所述放入槽（102）內部的表面固定連接有密封膠條一（103），所述門（105）的表面固定連接有密封膠條二（107）。

3.根據權利要求1所述的一種曲面玻璃車載面板高精度切割設備，其特征在于：所述集塵組件（2）包括集塵箱（201），所述集塵箱（201）的一側開設有進風槽二（202），所述進風槽二（202）內部的兩側固定連接有擋板（203），所述集塵箱（201）的另一側開設有集塵槽（204），所述集塵箱（201）的內部開設有風機槽（210），所述進風槽二（202）的內部與集塵槽（204）的內部貫通，所述集塵槽（204）內部的表面固定連接有密封膠條三（205），所述集塵箱（201）的一側固定連接有兩個鉸鏈二（206），兩個所述鉸鏈二（206）的另一端固定連接有清理門（207），所述清理門（207）的表面固定連接有密封膠條四（209），所述清理門（207）的表面固定連接有握把二（208），所述清理門（207）的表面可活動嵌設在集塵槽（204）的內部。

4.根據權利要求3所述的一種曲面玻璃車載面板高精度切割設備，其特征在于：所述集塵槽（204）內部的一側開設有多個抽風機固定槽（211），多個所述抽風機固定槽（211）的內部與風機槽（210）的內部貫通，多個所述抽風機固定槽（211）的內部均固定嵌設有抽風機（212），所述風機槽（210）內部的一側貫穿開設有多個出風孔（213），所述集塵槽（204）內部的一側固定連接有多個外螺紋管（214），多個所述外螺紋管（214）的內部與多個抽風機固定槽（211）的內部貫通。

5.根據權利要求4所述的一種曲面玻璃車載面板高精度切割設備，其特征在于：所述便于清理過濾組件（3）包括過濾管（301），所述過濾管（301）的一端固定連接有限位環（302），所述過濾管（301）內部的一端固定嵌設有過濾網一（303），所述過濾管（301）的表面貫穿開設有多個過濾網槽（304），多個所述過濾網槽（304）的內部均固定嵌設有過濾網二（305），所述過濾管（301）的表面活動套設有內螺紋連接套管（306）。

6.根據權利要求3所述的一種曲面玻璃車載面板高精度切割設備，其特征在于：所述集塵箱（201）的一側固定連接在曲面玻璃車載面板高精度切割設備本體（1）一側的表面，所述進風槽二（202）的內部與進風槽一（111）的內部貫通。

7.根據權利要求5所述的一種曲面玻璃車載面板高精度切割設備，其特征在于：多個所述內螺紋連接套管（306）的內部螺紋套設在多個外螺紋管（214）的表面，多個所述限位環（302）一側的表面與多個外螺紋管（214）一端的表面貼合。

技術總結
本技術提供一種曲面玻璃車載面板高精度切割設備，涉及玻璃切割技術領域，包括：曲面玻璃車載面板高精度切割設備本體，所述曲面玻璃車載面板高精度切割設備本體的表面開設有放入槽。本技術，通過吹風機吹出的風經過出風槽吹走因激光切割而產生的切割粉塵，切割粉塵在抽風機啟動產生的吸力下經過方錐型收集槽和進風槽一，從進風槽二進入集塵槽的內部收集，這樣設計避免切割產生的切割粉塵對工人呼吸道的危害；通過手握握把二掀開清理門，對集塵槽內部的切割粉塵進行清理，通過轉動內螺紋連接套管將過濾管取下，對過濾管上的過濾網一和過濾網二進行清洗，這樣設計使得此曲面玻璃車載面板高精度切割設備的集塵組件的過濾設備便于清理。

技術研發人員：陳斌,陳文清,魏杰,李金濤
受保護的技術使用者：江蘇瑞盈光電科技有限公司
技術研發日：20240619
技術公布日：2025/4/28
