本技術涉及玻璃窯爐，具體涉及一種可傾斜咬合固定式玻璃窯爐結構。

背景技術：

1、在玻璃制造過程中，窯爐的結構對玻璃的熔制品質具有重要影響。傳統的玻璃窯爐結構，在進料端投放物料時，由于熔解產生的氣體在接觸池壁時遇到的粘滯阻力較大，容易產生氣泡集聚效應，導致池壁積聚氣泡，加劇池壁的侵蝕，嚴重影響窯爐的壽命。此外，現有的玻璃窯爐結構在組裝、拆卸和維護方面存在諸多不便，且缺乏適應不同規模和形狀玻璃原料的靈活性。為解決上述技術問題，本領域技術人員做如下努力。如中國專利cn220845893u公開一種玻璃窯爐進料端池壁結構，通過拆解池壁咬合件將池壁本體脫離池壁支撐件進行替換操作。雖然該方案在一定程度上解決池壁侵蝕的問題，但仍存在結構復雜、不易維護等缺點，且缺乏傾斜功能，無法適應某些特定的生產需求。

技術實現思路

1、本實用新型要解決的技術問題是：克服現有技術的不足，提供一種可傾斜咬合固定式玻璃窯爐結構。

2、本實用新型采用的技術方案如下：

3、一種可傾斜咬合固定式玻璃窯爐結構，包括階梯狀設置的基礎本體，基礎本體的階梯上設置有長方體狀的支撐塊，支撐塊的寬度大于階梯的寬度，上下兩層支撐塊交錯設置；基礎本體的頂部階梯表面、底部階梯表面分別對應設置有咬合部ⅰ、咬合部ⅱ；自咬合部ⅰ向咬合部ⅱ延伸設置有傾斜爐壁，傾斜爐壁覆蓋整個支撐塊所在區域；傾斜爐壁的底部設置有凸起部和填充部，凸起部與咬合部ⅰ和咬合部ⅱ相配合，填充部與階梯表面相配合。

4、本技術方案通過新增的階梯狀設置的基礎本體、交錯設置的支撐塊、咬合部和傾斜爐壁等結構，提供一種結構穩定、易于組裝和維護的玻璃窯爐結構。具體地，階梯狀設置的基礎本體和交錯設置的支撐塊為整個結構提供穩固的支撐，不僅增強結構的穩定性，還允許在必要時對窯爐進行傾斜操作，而不影響其整體結構的安全性；通過咬合部ⅰ、咬合部ⅱ和傾斜爐壁的配合，實現結構的模塊化設置，使得窯爐的組裝、拆卸和維護變得更加方便，提高工作效率；模塊化設置還用于降低生產成本和維修成本；傾斜爐壁用于優化熱傳遞效率，通過覆蓋整個支撐塊所在區域，傾斜爐壁能夠更有效地將熱量傳遞到玻璃原料上，提高熔化效率；填充部的設置也用于增強熱傳遞的均勻性，防止局部過熱或過冷現象的發生；凸起部與咬合部ⅰ和咬合部ⅱ的配合，以及填充部與階梯表面的配合，共同實現結構的咬合固定，確保窯爐在運行時不會發生位移或松動，保證生產過程的穩定性和安全性；另外，階梯狀的基礎本體和交錯設置的支撐塊根據實際需要進行調整，以適應不同規模和形狀的玻璃原料。

5、另外，根據本實用新型上述提出可傾斜咬合固定式玻璃窯爐結構還具有如下附加技術特征：

6、根據本實用新型的一個實施例，所述傾斜爐壁相對基礎本體呈30°-60°角度傾斜設置。

7、本技術方案中，傾斜的爐壁設計用于熱空氣或熱量在爐內形成對流，使得熱量分布更加均勻，提高熔化效率。

8、根據本實用新型的一個實施例，所述傾斜爐壁與基礎本體呈分體設置，傾斜爐壁通過凸起部咬合固定連接至基礎本體上。

9、本技術方案中，分體設計使得爐壁和基礎本體單獨制造和更換，降低維護成本，提高生產效率；通過凸起部咬合固定，實現快速安裝和拆卸，防止?fàn)t壁在工作過程中的位移或脫落。

10、根據本實用新型的一個實施例，所述咬合部ⅰ、咬合部ⅱ設置有至少一道凹槽，凸起部設置有與凹槽相配合的凸槽。

11、本技術方案中，凹槽和凸槽的配合使得咬合連接更加緊密，增強結構的穩定性和耐用性；通過凸槽與凹槽的咬合，有效防止因溫度變化或外力作用導致的松動現象。

12、根據本實用新型的一個實施例，所述基礎本體上的支撐塊設置有安裝加熱棒的通道，加熱棒用于使玻璃液化時均勻受熱。

13、本技術方案中，加熱棒通過通道安裝在支撐塊中，確保熱量均勻傳遞到玻璃原料上，提高熔化質量和效率；加熱棒安裝在支撐塊內部，減少外界環境對加熱棒的侵蝕，延長其使用壽命。

14、根據本實用新型的一個實施例，所述填充部的截面呈三角形，其橫向貫穿設置有加熱絲。

15、本技術方案中，三角形的截面使得填充部具有較強的結構穩定性，能夠承受一定的壓力和溫度變化；填充部屬于傾斜爐壁的一部分，因此用于提高熱傳導效率，使熱量能夠更快速地傳遞到玻璃原料上。

16、本實用新型與現有技術相比，具有以下有益效果：

17、(1)通過新增的階梯狀設置的基礎本體、交錯設置的支撐塊、咬合部和傾斜爐壁等結構，提供一種結構穩定、易于組裝和維護的玻璃窯爐結構。

18、(2)通過咬合部ⅰ、咬合部ⅱ和傾斜爐壁的配合，實現結構的模塊化設置，使得窯爐的組裝、拆卸和維護變得更加方便，提高工作效率。

技術特征：

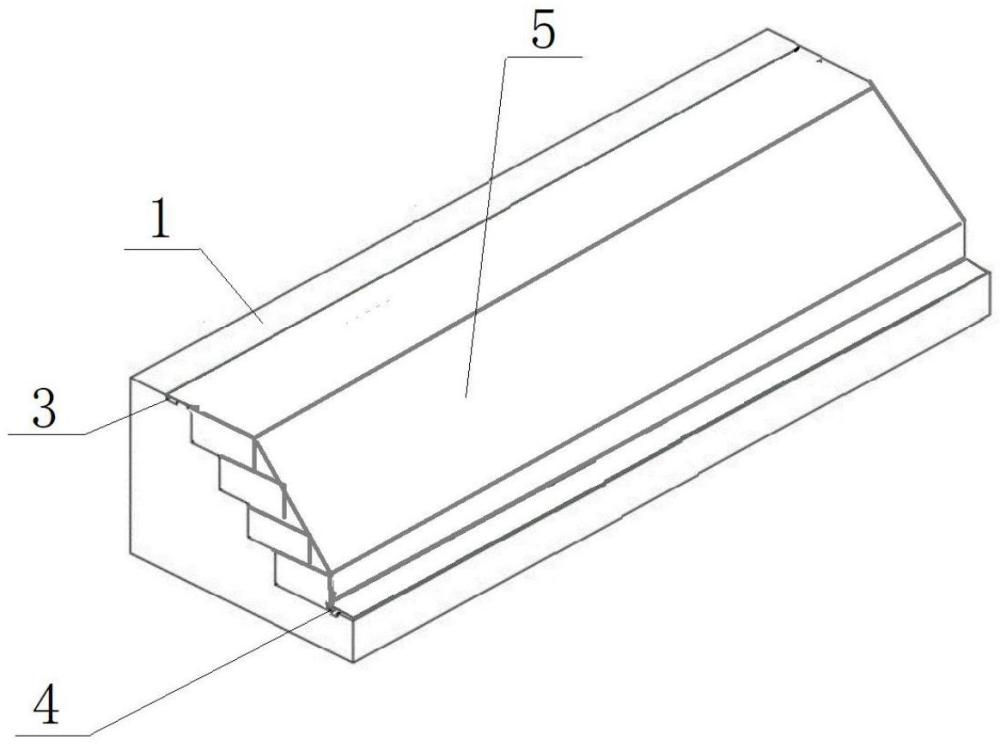

1.一種可傾斜咬合固定式玻璃窯爐結構，其特征在于，包括階梯狀設置的基礎本體(1)，基礎本體(1)的階梯上設置有長方體狀的支撐塊(2)，支撐塊(2)的寬度大于階梯的寬度，上下兩層支撐塊(2)交錯設置；基礎本體(1)的頂部階梯表面、底部階梯表面分別對應設置有咬合部ⅰ(3)、咬合部ⅱ(4)；自咬合部ⅰ(3)向咬合部ⅱ(4)延伸設置有傾斜爐壁(5)，傾斜爐壁(5)覆蓋整個支撐塊(2)所在區域；傾斜爐壁(5)的底部設置有凸起部和填充部，凸起部與咬合部ⅰ(3)和咬合部ⅱ(4)相配合，填充部與階梯表面相配合。

2.如權利要求1所述的可傾斜咬合固定式玻璃窯爐結構，其特征在于，所述傾斜爐壁(5)相對基礎本體(1)呈30°-60°角度傾斜設置。

3.如權利要求1或2所述的可傾斜咬合固定式玻璃窯爐結構，其特征在于，所述傾斜爐壁(5)與基礎本體(1)呈分體設置，傾斜爐壁(5)通過凸起部咬合固定連接至基礎本體(1)上。

4.如權利要求1所述的可傾斜咬合固定式玻璃窯爐結構，其特征在于，所述咬合部ⅰ(3)、咬合部ⅱ(4)設置有至少一道凹槽，凸起部設置有與凹槽相配合的凸槽。

5.如權利要求1所述的可傾斜咬合固定式玻璃窯爐結構，其特征在于，所述基礎本體(1)上的支撐塊(2)設置有安裝加熱棒的通道，加熱棒用于使玻璃液化時均勻受熱。

6.如權利要求1所述的可傾斜咬合固定式玻璃窯爐結構，其特征在于，所述填充部的截面呈三角形，其橫向貫穿設置有加熱絲。

技術總結
本技術涉及玻璃窯爐技術領域，具體涉及一種可傾斜咬合固定式玻璃窯爐結構。本技術包括階梯狀設置的基礎本體，基礎本體的階梯上設置有長方體狀的支撐塊，支撐塊的寬度大于階梯的寬度，上下兩層支撐塊交錯設置；基礎本體的頂部階梯表面、底部階梯表面分別對應設置有咬合部Ⅰ、咬合部Ⅱ；自咬合部Ⅰ向咬合部Ⅱ延伸設置有傾斜爐壁，傾斜爐壁覆蓋整個支撐塊所在區域；傾斜爐壁的底部設置有凸起部和填充部，凸起部與咬合部Ⅰ和咬合部Ⅱ相配合，填充部與階梯表面相配合。本技術通過新增的階梯狀設置的基礎本體、交錯設置的支撐塊、咬合部和傾斜爐壁等結構，提供一種結構穩定、易于組裝和維護的玻璃窯爐結構。
