本技術屬于燃料電池領域，尤其是涉及一種新型甲醇重整裝置。

背景技術：

1、在固體氧化物燃料電池發電系統中，含碳有機燃料通常要先經過催化重整后，再進入燃料電池發電系統，進行電化學反應。現有甲醇水催化重整反應采用的非貴金屬催化劑一般為銅基或鎳基催化劑，其特點是具有反應溫度低，催化活性高，轉化率高的特點。但是反應溫度的變化對催化劑的催化性能有很大影響。一般較優的反應溫度為250℃左右，反應溫度低于200℃時轉化率過低，反應溫度超過300℃后催化劑易失活。由于該反應為吸熱反應，需要外部熱源提供熱量，為盡可能提高電池效率，采用尾氣燃燒爐供熱是一種較為合理的熱量再利用方式。

2、燃燒爐燃燒后尾氣溫度一般較高，且依控制策略的不同，當電池負載發生變化時，電池尾氣中氫氣含量會發生變化，導致燃燒爐溫度隨之波動，若要做到燃燒爐熱量與重整反應器熱量的匹配，可采用一種換熱介質如導熱油、熔鹽等實現熱緩沖，但需額外的循環泵，導致系統效率降低。

技術實現思路

1、有鑒于此，本實用新型旨在提出一種新型甲醇重整裝置，以解決上述技術問題。

2、為達到上述目的，本實用新型的技術方案是這樣實現的：

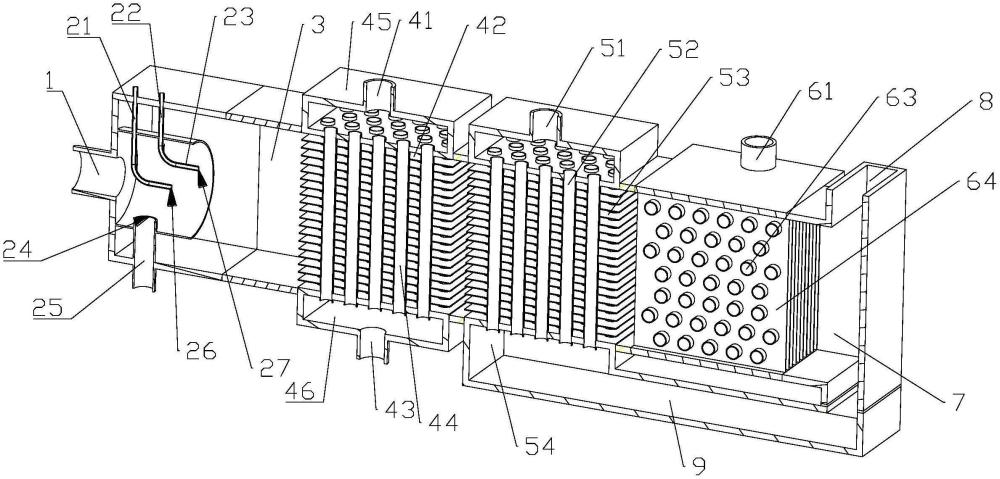

3、一種新型甲醇重整裝置，包括點火器、燃燒室、空氣加熱器、控溫?fù)Q熱器和重整反應器，所述點火器左側開設有進氣管道，所述點火器右側安裝所述燃燒室；所述燃燒室右側安裝所述空氣加熱器，所述空氣加熱器右側安裝所述控溫?fù)Q熱器，所述控溫?fù)Q熱器右側安裝所述重整反應器；所述空氣加熱器、所述控溫?fù)Q熱器和所述重整反應器之間通過集氣罩密封連接；位于所述重整反應器右側的所述集氣罩開設有出氣管道；所述重整反應器右側的所述集氣罩與所述控溫?fù)Q熱器相互連通。

4、進一步的，所述空氣加熱器內安裝若干第一管束，所述第一管束上安裝有第一傳熱翅片；所述空氣加熱器頂部設置有第一進氣管；所述第一管束頂部安裝有第一進氣導流罩，所述第一進氣導流罩與所述第一進氣管連接；所述空氣加熱器底部設置有第一出氣管；所述第一管束底部安裝有第一出氣導流罩，所述第一出氣導流罩與所述第一出氣管連接。

5、進一步的，所述控溫?fù)Q熱器內安裝若干第二管束，所述第二管束上安裝有第二傳熱翅片；所述控溫?fù)Q熱器頂部設置有第二進氣管；所述第二管束頂部安裝有第二進氣導流罩，所述第二進氣導流罩與所述第二進氣管連接；所述第二管束底部安裝有第二出氣導流罩。

6、進一步的，所述第二進氣導流罩內安裝有變頻風機。

7、進一步的，所述重整反應器內安裝若干第三管束，所述第三管束水平設置，所述第三管束上安裝第三傳熱翅片；所述重整反應器頂部設置有第三進氣管和第三出氣管，所述第三進氣管位于所述第三管束的進氣端一側，所述第三出氣管位于所述第三管束的出氣端一側。

8、進一步的，還包括氣體通道，所述氣體通道一端與所述第二出氣導流罩貫通連接，另一端與所述重整反應器右側的所述集氣罩貫通連接。

9、進一步的，所述點火器內部嵌裝有環形導風板。

10、進一步的，所述點火器安裝有甲醇管道，所述甲醇管道端口安裝有甲醇噴頭，所述甲醇噴頭位于所述點火器內部；所述甲醇管道貫穿所述環形導風板，其端口朝向所述燃燒室方向設置。

11、進一步的，所述點火器安裝有廢重整氣管道，所述廢重整氣管道端口設置有廢重整氣噴口，所述廢重整氣噴口位于所述點火器內部；所述廢重整氣管道貫穿所述環形導風板。

12、進一步的，所述點火器側壁安裝有補充甲醇管道，所述補充甲醇管道端口安裝有補充甲醇噴頭；所述補充甲醇管道貫穿所述環形導風板；其端口朝向所述燃燒室方向設置。

13、相對于現有技術，本實用新型所述的新型甲醇重整裝置具有以下有益效果：

14、本實用新型所述的新型甲醇重整裝置，以燃燒尾氣作為直接熱源，利用空氣加熱器實現高品位的熱量為電池空氣加熱；增設控溫?fù)Q熱器，通過調整調溫空氣的流量來調節進入重整反應器的高溫空氣的溫度，被加熱后的調溫空氣與低溫尾氣混合，經出氣管道排出供后續裝置使用。無需額外換熱介質，可利用燃料電池尾氣所含的能量，以較低的熱損失為甲醇水催化重整反應提供穩定的熱量，提高系統效率。

技術特征：

1.一種新型甲醇重整裝置，其特征在于，包括點火器、燃燒室、空氣加熱器、控溫?fù)Q熱器和重整反應器，所述點火器左側開設有進氣管道，所述點火器右側安裝所述燃燒室；所述燃燒室右側安裝所述空氣加熱器，所述空氣加熱器右側安裝所述控溫?fù)Q熱器，所述控溫?fù)Q熱器右側安裝所述重整反應器；所述空氣加熱器、所述控溫?fù)Q熱器和所述重整反應器之間通過集氣罩密封連接；位于所述重整反應器右側的所述集氣罩開設有出氣管道；所述重整反應器右側的所述集氣罩與所述控溫?fù)Q熱器相互連通。

2.根據權利要求1所述的新型甲醇重整裝置，其特征在于，所述空氣加熱器內安裝若干第一管束，所述第一管束上安裝有第一傳熱翅片；所述空氣加熱器頂部設置有第一進氣管；所述第一管束頂部安裝有第一進氣導流罩，所述第一進氣導流罩與所述第一進氣管連接；所述空氣加熱器底部設置有第一出氣管；所述第一管束底部安裝有第一出氣導流罩，所述第一出氣導流罩與所述第一出氣管連接。

3.根據權利要求1所述的新型甲醇重整裝置，其特征在于，所述控溫?fù)Q熱器內安裝若干第二管束，所述第二管束上安裝有第二傳熱翅片；所述控溫?fù)Q熱器頂部設置有第二進氣管；所述第二管束頂部安裝有第二進氣導流罩，所述第二進氣導流罩與所述第二進氣管連接；所述第二管束底部安裝有第二出氣導流罩。

4.根據權利要求3所述的新型甲醇重整裝置，其特征在于，所述第二進氣導流罩內安裝有變頻風機。

5.根據權利要求1所述的新型甲醇重整裝置，其特征在于，所述重整反應器內安裝若干第三管束，所述第三管束水平設置，所述第三管束上安裝第三傳熱翅片；所述重整反應器頂部設置有第三進氣管和第三出氣管，所述第三進氣管位于所述第三管束的進氣端一側，所述第三出氣管位于所述第三管束的出氣端一側。

6.根據權利要求3所述的新型甲醇重整裝置，其特征在于，還包括氣體通道，所述氣體通道一端與所述第二出氣導流罩貫通連接，另一端與所述重整反應器右側的所述集氣罩貫通連接。

7.根據權利要求1所述的新型甲醇重整裝置，其特征在于，所述點火器內部嵌裝有環形導風板。

8.根據權利要求7所述的新型甲醇重整裝置，其特征在于，所述點火器安裝有甲醇管道，所述甲醇管道端口安裝有甲醇噴頭，所述甲醇噴頭位于所述點火器內部；所述甲醇管道貫穿所述環形導風板，其端口朝向所述燃燒室方向設置。

9.根據權利要求7所述的新型甲醇重整裝置，其特征在于，所述點火器安裝有廢重整氣管道，所述廢重整氣管道端口設置有廢重整氣噴口，所述廢重整氣噴口位于所述點火器內部；所述廢重整氣管道貫穿所述環形導風板。

10.根據權利要求7所述的新型甲醇重整裝置，其特征在于，所述點火器側壁安裝有補充甲醇管道，所述補充甲醇管道端口安裝有補充甲醇噴頭；所述補充甲醇管道貫穿所述環形導風板；其端口朝向所述燃燒室方向設置。

技術總結
本技術提供了一種新型甲醇重整裝置，涉及燃料電池領域，包括點火器、燃燒室、空氣加熱器、控溫?fù)Q熱器和重整反應器，所述點火器左側開設有進氣管道，所述點火器右側安裝所述燃燒室；所述燃燒室右側安裝所述空氣加熱器，所述空氣加熱器右側安裝所述控溫?fù)Q熱器，所述控溫?fù)Q熱器右側安裝所述重整反應器；所述空氣加熱器、所述控溫?fù)Q熱器和所述重整反應器之間通過集氣罩密封連接；位于所述重整反應器右側的所述集氣罩開設有出氣管道；所述重整反應器右側的所述集氣罩與所述控溫?fù)Q熱器相互連通。本技術以燃燒尾氣作為直接熱源，無需額外換熱介質，利用燃料電池尾氣所含的能量，以較低的熱損失為甲醇水催化重整反應提供穩定熱量，提高系統效率。

技術研發人員：陳學青,畢亞東,谷樂,張繼軍,武彥芳,李蓓,楊振,楊敬輝,寇夢華,石哲,楊吉,李瑞音,劉冉,王一鳴,陳文靜
受保護的技術使用者：天津衡創工大現代塔器技術有限公司
技術研發日：20240711
技術公布日：2025/4/24
