本技術涉及光學玻璃裁切，特別涉及一種便于調節尺寸的裁切裝置。

背景技術：

1、光學玻璃能改變光的傳播方向，并能改變紫外、可見或紅外光的相對光譜分布的玻璃，光學玻璃可用于制造光學儀器中的透鏡、棱鏡、反射鏡及窗口等，光學玻璃在生產后需要根據需要進行裁切。

2、中國專利cn218620627u公開了一種光學玻璃裁切裝置，包括工作臺，工作臺的頂部固定連接有支撐架，所述工作臺的前側開設有滑槽，滑槽的內部轉動連接有第一螺紋桿，第一螺紋桿的表面螺紋連接有傳動架，傳動架的表面與滑槽的內部滑動連接，傳動架的為縱向l形傳動架豎直桿的后側固定連接有支撐桿。

3、上述裝置中缺少進行尺寸調節的機構，從而不能根據需求靈活裁切不同尺寸的光學玻璃，不便于調節裁切尺寸，降低了裝置的實用性，因此提出一種技術措施解決缺少進行尺寸調節的機構，從而不能根據需求靈活裁切不同尺寸的光學玻璃，不便于調節裁切尺寸，降低了裝置的實用性的問題。

技術實現思路

1、本實用新型要解決的技術問題是提供一種便于調節尺寸的裁切裝置以解決缺少進行尺寸調節的機構，從而不能根據需求靈活裁切不同尺寸的光學玻璃，不便于調節裁切尺寸，降低了裝置的實用性的問題。

2、為解決上述技術問題，本實用新型提供如下技術方案：

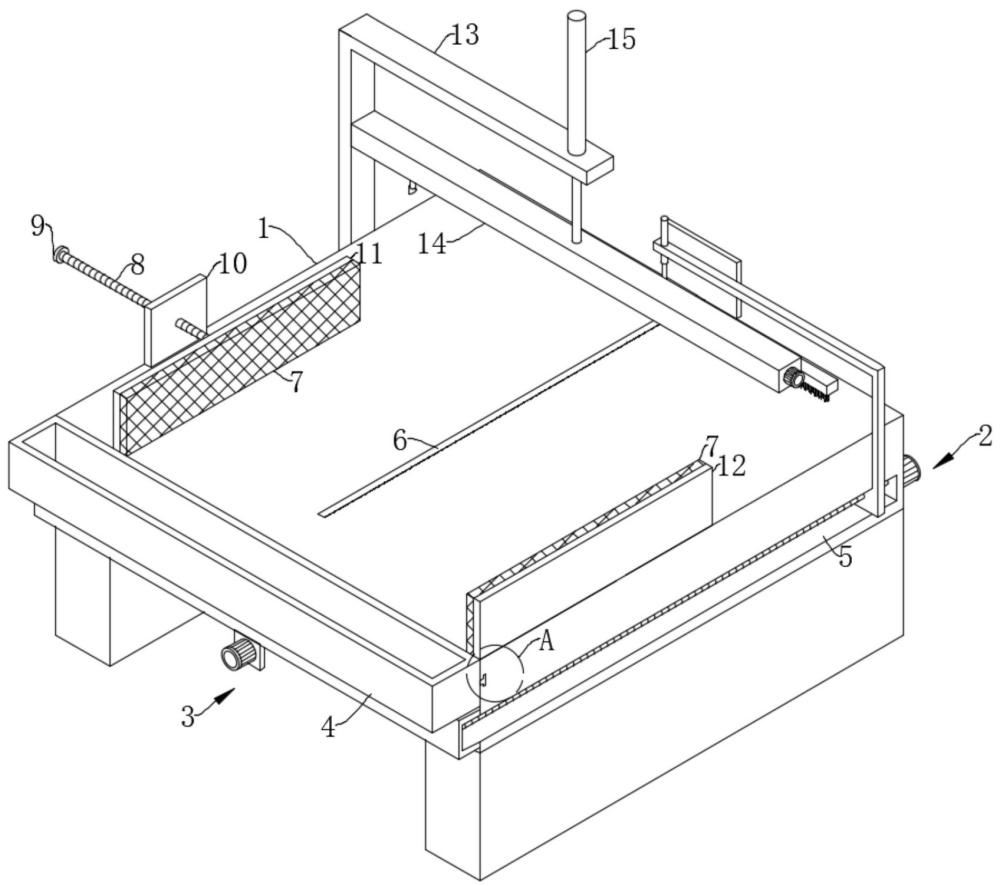

3、一種便于調節尺寸的裁切裝置，包括工作臺和清理組件，所述工作臺側面開設有限位槽，所述清理組件與限位槽適配，所述工作臺下部中心位置安裝有尺寸調節組件，所述工作臺遠離限位槽的側面安裝有支撐板，所述支撐板為l形，所述支撐板上端貫通穿有第一氣缸，所述第一氣缸下端連接有切割機構，所述尺寸調節組件包括連接板，所述連接板有兩組，兩組所述連接板對稱固定安裝在工作臺下表面中心位置，一組所述連接板側面安裝有第二電機，所述第二電機連接有第三螺桿，所述第三螺桿螺紋連接有橫板，所述橫板遠離第二電機的一側安裝有兩組對稱分布的推桿，所述推桿另一端連接有推塊，所述推塊上表面安裝有豎桿，所述豎桿上端連接有限位板，所述限位板側面下端中心位置安裝有刻度尺，所述刻度尺設有刻度線，得益于尺寸調節組件的設置，能根據需求靈活裁切不同尺寸的光學玻璃，方便調節裁切尺寸，提升了裝置的實用性。

4、可選地，所述工作臺上表面設有玻璃窗，所述工作臺內開設有插孔，所述插孔在玻璃窗下方。

5、可選地，所述工作臺側面開設有t形槽，所述工作臺通過t形槽活動連接有收集盒，所述收集盒側面設有與t形槽適配的t形塊，得益于收集盒與工作臺的活動連接，方便取下收集盒對玻璃碎屑統一處理。

6、可選地，所述工作臺靠近收集盒的一側上表面固定安裝有固定板，所述工作臺遠離固定板的一側安裝有安裝板，所述安裝板螺紋連接有第一螺桿，所述第一螺桿連接有旋鈕，所述第一螺桿遠離旋鈕的一端轉動連接有移動板，所述移動板、固定板相互靠近的一側設有橡膠板。

7、可選地，所述清理組件包括第一電機，所述第一電機固定安裝在工作臺遠離移動板的一側，所述第一電機連接有第二螺桿，所述第二螺桿轉動穿過工作臺，所述第二螺桿螺紋連接有推板，所述推板與工作臺側面接觸，所述推板上端貫通穿有第二氣缸，所述第二氣缸下端連接有升降板，所述升降板下表面中心位置設有刷毛，得益于清理組件的設置，方便對工作臺上表面殘留的玻璃碎屑進行清理，不需要人工清理，降低了工作人員的勞動強度。

8、可選地，所述推板與限位槽滑動適配，所述刷毛的寬度與兩組橡膠板之間的距離適配。

9、可選地，所述橫板上表面與工作臺下表面滑動接觸。

10、可選地，所述刻度線起點靠近限位板，所述刻度尺與插孔適配。

11、本實用新型與現有技術相比，至少具有如下有益效果：

12、上述方案中，通過設置尺寸調節組件，能根據需求靈活裁切不同尺寸的光學玻璃，方便調節裁切尺寸，提升了裝置的實用性，啟動第二電機帶動限位板移動，限位板移動帶動刻度尺移動，通過玻璃窗觀察切割機構刀口與限位板之間的距離。

13、通過設置清理組件，方便對工作臺上表面殘留的玻璃碎屑進行清理，不需要人工清理，降低了工作人員的勞動強度，啟動第二氣缸帶動升降板、刷毛向下移動與工作臺上表面接觸，啟動第一電機帶動刷毛對工作臺上表面清理，細小玻璃碎屑進入收集盒，通過收集盒與工作臺的活動連接，方便取下收集盒對玻璃碎屑統一處理。

技術特征：

1.一種便于調節尺寸的裁切裝置，包括工作臺和清理組件，其特征在于，所述工作臺側面開設有限位槽，所述清理組件與限位槽適配，所述工作臺下部中心位置安裝有尺寸調節組件，所述工作臺遠離限位槽的側面安裝有支撐板，所述支撐板為l形，所述支撐板上端貫通穿有第一氣缸，所述第一氣缸下端連接有切割機構；

2.根據權利要求1所述的便于調節尺寸的裁切裝置，其特征在于，所述工作臺上表面設有玻璃窗，所述工作臺內開設有插孔，所述插孔在玻璃窗下方。

3.根據權利要求1所述的便于調節尺寸的裁切裝置，其特征在于，所述工作臺側面開設有t形槽，所述工作臺通過t形槽活動連接有收集盒，所述收集盒側面設有與t形槽適配的t形塊。

4.根據權利要求1所述的便于調節尺寸的裁切裝置，其特征在于，所述工作臺靠近收集盒的一側上表面固定安裝有固定板，所述工作臺遠離固定板的一側安裝有安裝板，所述安裝板螺紋連接有第一螺桿，所述第一螺桿連接有旋鈕，所述第一螺桿遠離旋鈕的一端轉動連接有移動板，所述移動板、固定板相互靠近的一側設有橡膠板。

5.根據權利要求4所述的便于調節尺寸的裁切裝置，其特征在于，所述清理組件包括第一電機，所述第一電機固定安裝在工作臺遠離移動板的一側，所述第一電機連接有第二螺桿，所述第二螺桿轉動穿過工作臺，所述第二螺桿螺紋連接有推板，所述推板與工作臺側面接觸，所述推板上端貫通穿有第二氣缸，所述第二氣缸下端連接有升降板，所述升降板下表面中心位置設有刷毛。

6.根據權利要求5所述的便于調節尺寸的裁切裝置，其特征在于，所述推板與限位槽滑動適配，所述刷毛的寬度與兩組橡膠板之間的距離適配。

7.根據權利要求1所述的便于調節尺寸的裁切裝置，其特征在于，所述橫板上表面與工作臺下表面滑動接觸。

8.根據權利要求7所述的便于調節尺寸的裁切裝置，其特征在于，所述刻度線起點靠近限位板，所述刻度尺與插孔適配。

技術總結
本技術提供一種便于調節尺寸的裁切裝置，屬于光學玻璃裁切技術領域。包括工作臺和清理組件，工作臺側面開設有限位槽，清理組件與限位槽適配，工作臺下部中心位置安裝有尺寸調節組件，工作臺遠離限位槽的側面安裝有支撐板，支撐板為L形，支撐板上端貫通穿有第一氣缸，第一氣缸下端連接有切割機構。本技術通過設置尺寸調節組件，能根據需求靈活裁切不同尺寸的光學玻璃，方便調節裁切尺寸，提升了裝置的實用性，通過設置清理組件，方便對工作臺上表面殘留的玻璃碎屑進行清理，不需要人工清理，降低了工作人員的勞動強度，通過收集盒與工作臺的活動連接，方便取下收集盒對玻璃碎屑統一處理。

技術研發人員：朱世杰,畢曼曼,喬大偉,范曄
受保護的技術使用者：安徽龍揚光電科技股份有限公司
技術研發日：20240828
技術公布日：2025/4/28
