本發明涉及用于制藥、化工等行業的生產設備，尤其涉及一種用于易燃易爆物料的轉運裝置。

背景技術：

1、在制藥、化工等行業中，物料在進行干燥時，通常需要將物料在干燥機內外進行轉移，一般采用電機等作為驅動，通過滾動、滑動等自動化方式進行。然而，當轉運物料為含能物料(易燃易爆炸)時，其生產環境要求為f0區或者f1區。傳統的自動化轉運方式，不管是滾動或者滑動都會產生摩擦從而產生靜電、擠壓，容易引爆含能材料，造成安全事故，因此無法滿足使用要求。為此目前多采用人工轉運，人工轉運一方面勞動強度大，每次只能單個物料載具進行轉運，效率較低，并且粉塵危害工作人員健康，另一方面含能固體物料易燃易爆，存在安全隱患。

技術實現思路

1、本發明要解決的技術問題是克服現有技術的不足，提供一種方便進行自動轉運，且結構簡單，安全性好的用于易燃易爆物料的轉運裝置。

2、為解決上述技術問題，本發明采用以下技術方案：

3、一種用于易燃易爆物料的轉運裝置，包括轉運軌道和可沿轉運軌道移動的物料載具，所述轉運軌道設于水槽中，所述水槽至少一端設有安裝座，所述安裝座上設有可上下浮動的止水件，所述止水件上設有至少一個用于引導所述物料載具移動至所述轉運軌道上或從轉運軌道上離開的引導面。

4、作為上述技術方案的進一步改進：所述安裝座上設有安裝槽，所述安裝槽中設有彈性復位件，所述彈性復位件設于所述止水件下方。

5、作為上述技術方案的進一步改進：所述安裝槽中設有導向桿，所述彈性復位件為螺旋彈簧并套設于所述導向桿上。

6、作為上述技術方案的進一步改進：所述安裝座與所述轉運軌道連接的一側設有進水口，所述安裝槽底部設有排水口，所述排水口連接有排水管道，所述排水管道上設有排水閥。

7、作為上述技術方案的進一步改進：所述止水件與所述進水口之間具有間隙。

8、作為上述技術方案的進一步改進：所述止水件的材質為聚四氟乙烯。

9、作為上述技術方案的進一步改進：所述轉運軌道上方設有噴淋管，所述噴淋管上設有多個噴淋部。

10、作為上述技術方案的進一步改進：所述轉運軌道頂面為上凸的弧面。

11、作為上述技術方案的進一步改進：所述弧面的頂點的高度低于所述水槽的高度。

12、作為上述技術方案的進一步改進：所述物料載具上設有滾動件，所述滾動件的形狀與所述轉運軌道適配。

13、與現有技術相比，本發明的優點在于：

14、本發明公開的用于易燃易爆物料的轉運裝置，將轉運軌道設于水槽中，水槽中的水可以對轉運軌道以及物料載具上與轉運軌道接觸的部位進行浸潤、清洗，減少摩擦產生的靜電和擠壓，進而可以大幅降低物料載具沿轉運軌道移動時發生爆炸的風險，提高安全性，方便進行自動化轉運，提高轉運效率；水槽至少一端設有可上下浮動的止水件，且止水件上設有引導面，物料載具需要移動至轉運軌道或從轉運軌道離開時，可以通過引導面使止水件下沉，從而順利通過，并減少物料載具與止水件之間的摩擦和擠壓，降低爆炸風險。物料載具通過之后，止水件上浮，減少水槽內的水溢出，使轉運軌道保持浸沒在水中，結構簡單，可靠性好。

15、本發明的其它特征和優點將在隨后的具體實施方式部分予以詳細說明。

技術特征：

1.一種用于易燃易爆物料的轉運裝置，包括轉運軌道(1)和可沿轉運軌道(1)移動的物料載具(2)，其特征在于：所述轉運軌道(1)設于水槽(3)中，所述水槽(3)至少一端設有安裝座(4)，所述安裝座(4)上設有可上下浮動的止水件(41)，所述止水件(41)上設有至少一個用于引導所述物料載具(2)移動至所述轉運軌道(1)上或從轉運軌道(1)上離開的引導面(411)。

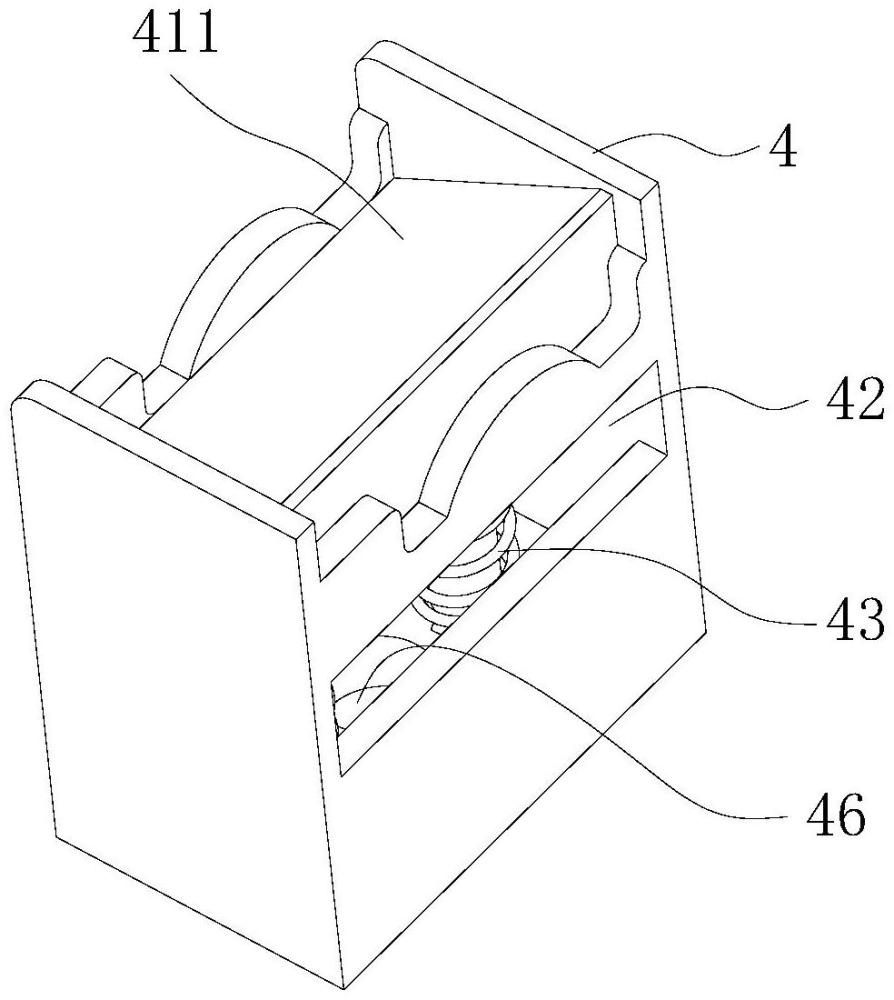

2.根據權利要求1所述的用于易燃易爆物料的轉運裝置，其特征在于：所述安裝座(4)上設有安裝槽(42)，所述安裝槽(42)中設有彈性復位件(43)，所述彈性復位件(43)設于所述止水件(41)下方。

3.根據權利要求2所述的用于易燃易爆物料的轉運裝置，其特征在于：所述安裝槽(42)中設有導向桿(44)，所述彈性復位件(43)為螺旋彈簧并套設于所述導向桿(44)上。

4.根據權利要求2所述的用于易燃易爆物料的轉運裝置，其特征在于：所述安裝座(4)與所述轉運軌道(1)連接的一側設有進水口(45)，所述安裝槽(42)底部設有排水口(46)，所述排水口(46)連接有排水管道(5)，所述排水管道(5)上設有排水閥(51)。

5.根據權利要求4所述的用于易燃易爆物料的轉運裝置，其特征在于：所述止水件(41)與所述進水口(45)之間具有間隙。

6.根據權利要求1所述的用于易燃易爆物料的轉運裝置，其特征在于：所述止水件(41)的材質為聚四氟乙烯。

7.根據權利要求1至6中任一項所述的用于易燃易爆物料的轉運裝置，其特征在于：所述轉運軌道(1)上方設有噴淋管(6)，所述噴淋管(6)上設有多個噴淋部(61)。

8.根據權利要求1至6中任一項所述的用于易燃易爆物料的轉運裝置，其特征在于：所述轉運軌道(1)頂面為上凸的弧面。

9.根據權利要求8所述的用于易燃易爆物料的轉運裝置，其特征在于：所述弧面的頂點的高度低于所述水槽(3)的高度。

10.根據權利要求8所述的用于易燃易爆物料的轉運裝置，其特征在于：所述物料載具(2)上設有滾動件(21)，所述滾動件(21)的形狀與所述轉運軌道(1)適配。

技術總結
本發明公開了一種用于易燃易爆物料的轉運裝置，包括轉運軌道和可沿轉運軌道移動的物料載具，轉運軌道設于水槽中，水槽至少一端設有安裝座，安裝座上設可上下浮動的止水件，止水件上設至少一個用于引導物料載具移動至轉運軌道上或從轉運軌道上離開的引導面。水槽中的水可以對轉運軌道進行浸潤清洗，減少摩擦產生的靜電和擠壓，進而可以大幅降低物料載具沿轉運軌道移動時發生爆炸的風險，提高安全性，方便進行自動化轉運，提高轉運效率；物料載具需要移動至轉運軌道或離開時，可以通過引導面使止水件下沉，從而順利通過，并減少物料載具與止水件之間的摩擦、擠壓。物料載具通過之后，止水件上浮，減少水槽內的水溢出，使轉運軌道保持浸沒在水中。

技術研發人員：譚亮,喻文軍,陳子龍,李俊,趙冬魁
受保護的技術使用者：楚天科技股份有限公司
技術研發日：
技術公布日：2025/4/28
