本發明涉及陶瓷釉料，尤其是涉及一種抗菌陶瓷釉料及其制備方法。

背景技術：

1、陶瓷釉是覆蓋在陶瓷制品表面的無色或有色的玻璃態薄層。它是用礦物原料和化工原料按一定比例配合，經細磨制成釉漿，涂敷在陶瓷坯體上經煅燒制成。釉層可使制品不透水、表面光滑、不易沾污，并在一定程度上提高制品的機械強度、電性能和化學穩定性等。顏色釉還有美觀、裝飾的作用。

2、隨著社會的不斷發展和生活水平的逐漸提高，人們對于生活質量的要求越來越高，衛生抗菌保健的觀念也隨之深入人心，為了滿足人們在衛生方面的標準，抗菌陶瓷應運而生并且得到了較快的發展。抗菌陶瓷是指在保持陶瓷制品原有使用功能和裝飾效果的同時，增加消毒、殺菌及化學降解功能的一類陶瓷產品。這些抗菌陶瓷產品被廣泛用于衛生、醫療、家庭居室、民用或工業建筑等行業。除在陶瓷坯料中添加相關抗菌成分外，在陶瓷釉料中施以一定的抗菌成分也是可選的一種方案。但引入抗菌成分后，也存在一些需要解決的問題，例如，部分抗菌陶瓷抗菌效果差，釉面光澤度差，釉面平整光滑度差等。因此，有必要探索一種綜合效果好的陶瓷釉料。

技術實現思路

1、本發明的目的是提供一種抗菌陶瓷釉料及其制備方法，以改善釉面抗菌性能、光澤度和平整光滑度。

2、為實現上述目的，本發明提供了一種抗菌陶瓷釉料，包括如下按質量份計的各組分：基礎釉料60-75份，納米二氧化鈦1-3份，助溶劑2-6份，赭石0.5-3份，姜黃素5-10份，穩定劑1-3份，稀土抗菌劑1-5份，聚丙烯酸鈉1-3份，復合添加劑1-6份。

3、優選的，所述基礎釉料包括鈉長石、石灰石、高嶺土、氧化鋅，鈉長石、石灰石、高嶺土、氧化鋅的質量比為5:3:2:1。

4、優選的，所述助溶劑為硅酸鋯、碳酸鈉、硼砂中的至少一種。

5、優選的，所述穩定劑為硅酸鈣、磷酸鈣、磷酸鋯中的至少一種。

6、優選的，所述稀土抗菌劑為氯化鑭、氯化鈰中的至少一種。

7、優選的，所述稀土抗菌劑為氯化鑭和氯化鈰，氯化鑭和氯化鈰的質量比為1:1。

8、優選的，所述復合添加劑包括丁基苯磺酸鈉、羧甲基殼聚糖、氧化透明質酸，丁基苯磺酸鈉、羧甲基殼聚糖、氧化透明質酸的質量比為（2-4）：（2-4）：（1-3）。

9、本發明還提供了一種抗菌陶瓷釉料的制備方法，包括如下步驟：

10、s1、將基礎釉料中的各組分分別進行粉碎、研磨、過200目篩，得到粒度均勻的粉體；

11、s2、將稀土抗菌劑溶解在硝酸鋁水溶液中，配制成混合溶液，在攪拌條件下，向混合溶液中緩慢滴加氫氧化鈉溶液，控制溶液的ph值為9-10和反應溫度60-80℃，經過過濾、洗滌、干燥后，再進行500-700℃煅燒，煅燒2-3h，得到煅燒產物；

12、s3、將步驟s1經過處理的基礎釉料和納米二氧化鈦、助溶劑、穩定劑加入到球磨機中，加入去離子水球磨2-4h，得到初步混合漿料；

13、s4、將步驟s2的煅燒產物與去離子水混合，配置成溶液，將配好的混合溶液緩慢滴加到步驟s3的攪拌狀態下的初步混合漿料中，繼續攪拌1-2h，確保稀土離子均勻分散在漿料中；

14、s5、將步驟s4的混合均勻的漿料轉移至密閉容器中，陳腐12-24小時，再添加赭石，姜黃素，聚丙烯酸鈉，復合添加劑，攪拌混合均勻，得稀土抗菌陶瓷釉料。

15、優選的，步驟s4中，煅燒產物與去離子水混合，配置成質量濃度為10-20%的溶液。

16、本發明采用上述一種抗菌陶瓷釉料及其制備方法的優點和有益效果是：

17、1、本發明稀土離子的引入能夠細化釉料的晶體結構，增強釉面的硬度，有效提高了陶瓷制品的耐磨性。

18、2、本發明稀土氯化物的添加改善了釉料的熔融特性和表面平整度，使陶瓷釉面的光澤度明顯增強，產品外觀更加美觀亮麗。稀土元素的特殊化學性質在釉料中形成了穩定的化學鍵，增強了釉面對酸、堿等化學物質的抵抗能力，提高了陶瓷釉料的耐化學腐蝕性。

19、3、本發明通過加入赭石和姜黃素輔助稀土抗菌劑，提高釉料的抗菌性能，保護釉料免受氧化損傷，提高釉料形成釉面的光澤度，影響陶瓷釉料的安全性和耐久性，聚丙烯酸鈉和復合添加劑，使釉料不易分層，提高了釉料的穩定性，均勻性和流動性。

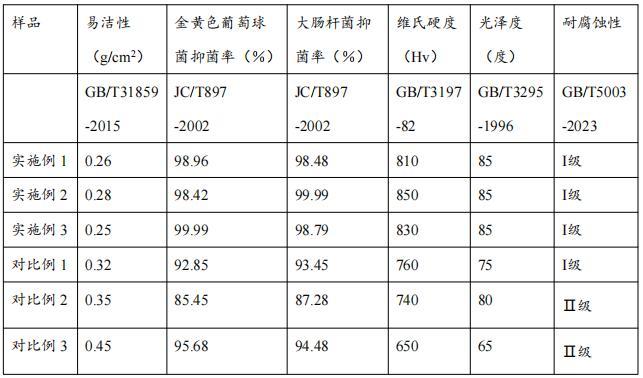

20、下面通過實施例，對本發明的技術方案做進一步的詳細描述。

技術特征：

1.一種抗菌陶瓷釉料，其特征在于，包括如下按質量份計的各組分：基礎釉料60-75份，納米二氧化鈦1-3份，助溶劑2-6份，赭石0.5-3份，姜黃素5-10份，穩定劑1-3份，稀土抗菌劑1-5份，聚丙烯酸鈉1-3份，復合添加劑1-6份。

2.根據權利要求1所述的一種抗菌陶瓷釉料，其特征在于：所述基礎釉料包括鈉長石、石灰石、高嶺土、氧化鋅，鈉長石、石灰石、高嶺土、氧化鋅的質量比為5:3:2:1。

3.根據權利要求1所述的一種抗菌陶瓷釉料，其特征在于：所述助溶劑為硅酸鋯、碳酸鈉、硼砂中的至少一種。

4.根據權利要求1所述的一種抗菌陶瓷釉料，其特征在于：所述穩定劑為硅酸鈣、磷酸鈣、磷酸鋯中的至少一種。

5.根據權利要求1所述的一種抗菌陶瓷釉料，其特征在于：所述稀土抗菌劑為氯化鑭、氯化鈰中的至少一種。

6.根據權利要求5所述的一種抗菌陶瓷釉料，其特征在于：所述稀土抗菌劑為氯化鑭和氯化鈰，氯化鑭和氯化鈰的質量比為1:1。

7.根據權利要求1所述的一種抗菌陶瓷釉料，其特征在于：所述復合添加劑包括丁基苯磺酸鈉、羧甲基殼聚糖、氧化透明質酸，丁基苯磺酸鈉、羧甲基殼聚糖、氧化透明質酸的質量比為（2-4）：（2-4）：（1-3）。

8.如權利要求1-7任一項所述的一種抗菌陶瓷釉料的制備方法，其特征在于，包括如下步驟：

9.根據權利要求8所述的一種抗菌陶瓷釉料的制備方法，其特征在于：步驟s4中，煅燒產物與去離子水混合，配置成質量濃度為10-20%的溶液。

技術總結
本發明屬于陶瓷釉料技術領域，具體公開了一種抗菌陶瓷釉料及其制備方法，陶瓷釉料包括如下按質量份計的各組分：基礎釉料60?75份，納米二氧化鈦1?3份，助溶劑2?6份，赭石0.5?3份，姜黃素5?10份，穩定劑1?3份，稀土抗菌劑1?5份，聚丙烯酸鈉1?3份，復合添加劑1?6份。本發明采用上述的一種抗菌陶瓷釉料及其制備方法，以改善釉面抗菌性能、光澤度和平整光滑度，稀土離子的引入能夠細化釉料的晶體結構，增強釉面的硬度，有效提高了陶瓷制品的耐磨性，稀土元素的特殊化學性質在釉料中形成了穩定的化學鍵，增強了釉面對酸、堿等化學物質的抵抗能力，提高了陶瓷釉料的耐化學腐蝕性。

技術研發人員：王子軒,劉康平,王磊,孫磊
受保護的技術使用者：內蒙古中天宏遠稀土新材料股份公司
技術研發日：
技術公布日：2025/4/24
