本發明涉及打印機，具體為一種用于uv打印機的厚度調節機構。

背景技術：

1、uv打印機是一種高科技的免制版全彩色數碼印刷機，不受材料限制。?[1]可以在t恤、移門、柜門、推拉門、玻璃、板材、各種標牌、水晶、pvc、亞克力、金屬、塑料、石材、皮革等表面進行彩色照片級印刷。無需制版一次印刷完成，色彩靚麗豐富，耐磨損，防紫外線，操作簡單方便，印刷圖像速度快，完全符合工業印刷標準。

2、操作人員在對塑料或者木材制作而成的方板進行表面打印時，操作人員需要根據方板的厚度，來對打印噴頭與方板之間的距離來進行調節，使得噴頭與需要在其上打印方板之間的距離最為合適，進而使得打印的圖形質量佳，而現有的厚度調節機構，往往是對噴頭部分進行調節，而噴頭在長時間的調節下，其內部的精細機械結構，如噴嘴、振蕩片等，會不斷受到摩擦和沖擊，導致磨損加劇。長此以往，噴嘴可能會出現變形、堵塞等問題，影響噴墨的精度和效果將會影響，為了不影響打印效果，則需要及時對噴頭部分進行更換，而現有的噴頭價格較為昂貴，在短時間內對噴頭不斷地更換無疑會增加生產的成本，因此需要對其進行改進

技術實現思路

1、解決的技術問題

2、針對現有技術的不足，本發明提供了一種用于uv打印機的厚度調節機構。

3、技術方案

4、為實現上述解決目的，本發明提供如下技術方案：一種用于uv打印機的厚度調節機構，包括主體部件，其特征在于：所述主體部件的頂部活動連接有承載板，承載板的底部開設有四個梯形槽，四個梯形槽內均活動套接有鉸接座，鉸接座的底端鉸接有活動支架，主體部件內部的頂端開設有兩個矩形槽和兩個長槽，活動支架的底端分別與兩個活動支架和兩個長槽連接，每組活動支架之間連接有固定板，兩個固定板的內側連接有驅動機構。

5、進一步地，所述驅動機構包括有氣壓缸，氣壓缸的一端固定連接有齒板，主體部件內部的底端活動安裝有兩個齒輪臂，兩個齒輪臂關于齒板呈對稱，兩個鉸接座的一端鉸接有轉動臂，轉動臂的一端與固定板鉸接。

6、進一步地，所述矩形槽和長槽的內部固定安裝有圓桿，且圓桿與活動支架的底部活動套接。

7、進一步地，所述圓桿的外表面活動套接有彈簧，彈簧的兩端分別與圓桿固定連接，圓桿的另一端與活動支架的底部固定連接，主體部件的兩側均安裝有濾網板。

8、進一步地，所述主體部件的頂端右側安裝有控制箱，控制箱的左側安裝有安裝板，安裝板的底部固定連接有停放臺，停放臺與主體部件的左側固定連接，安裝板的內部活動安裝有長桿。

9、進一步地，所述長桿螺紋套接有打印裝置，打印裝置的底端的兩側安裝有打印燈，打印裝置與安裝板的頂端活動連接，長桿的右側貫穿安裝板并延伸至安裝板的外表面，長桿的右側固定連接有動力電機，且動力電機位于控制箱的內部。

10、進一步地，所述承載板的頂部安裝有載物板，承載板的內部安裝有兩個輸送輪，兩個輸送輪的右側貫穿承載板并均連接有輸出電機。

11、進一步地，所述主體部件的右側頂部安裝有承載臺，承載臺的內部安裝有絲桿。

12、進一步地，所述承載臺的兩側安裝有定位輪，兩個定位輪與絲桿螺紋套接。

13、進一步地，所述絲桿的右端貫穿承載臺并延伸至承載臺右側的外表面，絲桿的右端連接有轉輪

14、有益效果

15、與現有技術相比，本發明提供了一種用于uv打印機的厚度調節機構，具備以下有益效果：

16、1、該一種用于uv打印機的厚度調節機構，通過設置啟動氣壓缸時，氣壓缸會帶動齒板向左運動，此時齒板的兩側會與兩個齒輪臂的齒輪部分進行嚙合連接，隨著齒板的旋轉，齒輪臂會被帶動旋轉，進而通過轉動臂帶動固定板發生運動。由于固定板與活動支架固定連接，因此活動支架整體會在矩形槽和長槽內沿著前后方向進行移動。與此同時，與活動支架頂端連接的鉸接座會帶動承載板向下移動。通過這一系列的機械聯動，最終實現了uv打印機噴頭與打印材料之間距離的調節，從而完成了對板材厚度的適應性調整。

17、2、該一種用于uv打印機的厚度調節機構，載物板的高度設置與輸送輪的頂點位置處于同一水平位置。這樣的設置，如同為打印材料鋪設了一條平穩順暢的傳輸軌道，使得在對打印材料的傳輸過程中，打印材料能夠毫無阻礙地前行，不會出現輸送輪打滑的窘況。而打滑極有可能導致打印的過程不再處于連續狀態，進而使得打印效果大打折扣，出現圖案錯位、色彩不均等不夠理想的情況。

18、3、該一種用于uv打印機的厚度調節機構，通過操作人員轉動絲桿右側連接的轉輪，進而帶動兩個定位輪在絲桿上移動，從而能夠完成對打印材料的定位問題，在后續的打印過程中將不會產生偏移的問題，將會使得打印呈現的效果處于預設中，完美地完成打印工作，在與厚度調節機構的配合下運作，將會擴大該設備的應用范圍。

技術特征：

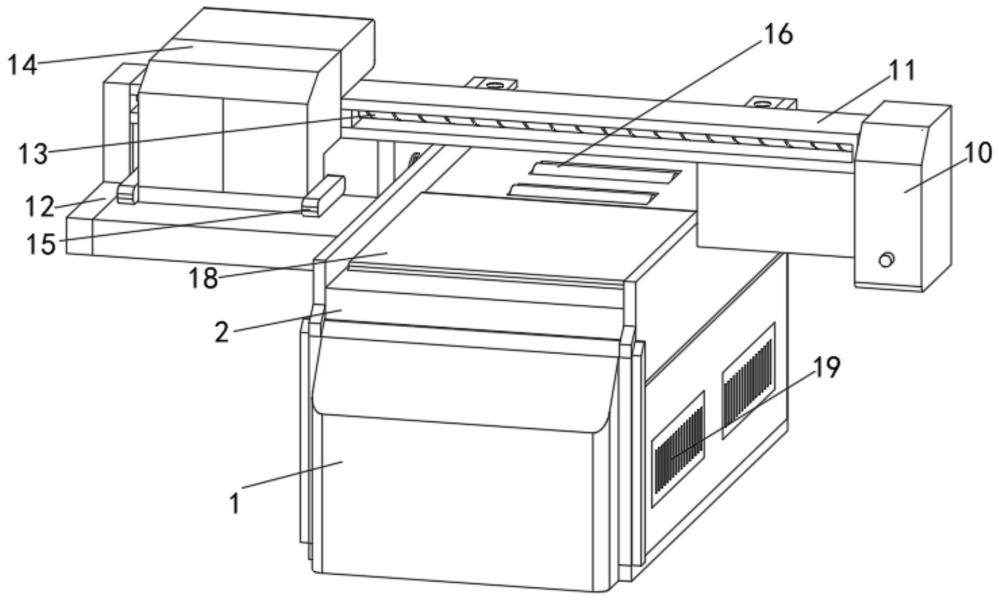

1.一種用于uv打印機的厚度調節機構，包括主體部件（1），其特征在于：所述主體部件（1）的頂部活動連接有承載板（2），承載板（2）的底部開設有四個梯形槽（25），四個梯形槽（25）內均活動套接有鉸接座（9），鉸接座（9）的底端鉸接有活動支架（4），主體部件（1）內部的頂端開設有兩個矩形槽（3）和兩個長槽（5），活動支架（4）的底端分別與兩個活動支架（4）和兩個長槽（5）連接，每組活動支架（4）之間連接有固定板（7），兩個固定板（7）的內側連接有驅動機構。

2.根據權利要求1所述的一種用于uv打印機的厚度調節機構，其特征在于：所述驅動機構包括有氣壓缸（8），氣壓缸（8）的一端固定連接有齒板（29），主體部件（1）內部的底端活動安裝有兩個齒輪臂（6），兩個齒輪臂（6）關于齒板（29）呈對稱，兩個鉸接座（9）的一端鉸接有轉動臂（30），轉動臂（30）的一端與固定板（7）鉸接。

3.根據權利要求1所述的一種用于uv打印機的厚度調節機構，其特征在于：所述矩形槽（3）和長槽（5）的內部固定安裝有圓桿（27），且圓桿（27）與活動支架（4）的底部活動套接。

4.根據權利要求3所述的一種用于uv打印機的厚度調節機構，其特征在于：所述圓桿（27）的外表面活動套接有彈簧（28），彈簧（28）的兩端分別與圓桿（27）固定連接，圓桿（27）的另一端與活動支架（4）的底部固定連接，主體部件（1）的兩側均安裝有濾網板（19）。

5.根據權利要求1所述的一種用于uv打印機的厚度調節機構，其特征在于：所述主體部件（1）的頂端右側安裝有控制箱（10），控制箱（10）的左側安裝有安裝板（11），安裝板（11）的底部固定連接有停放臺（12），停放臺（12）與主體部件（1）的左側固定連接，安裝板（11）的內部活動安裝有長桿（13）。

6.根據權利要求5所述的一種用于uv打印機的厚度調節機構，其特征在于：所述長桿（13）螺紋套接有打印裝置（14），打印裝置（14）的底端的兩側安裝有打印燈（15），打印裝置（14）與安裝板（11）的頂端活動連接，長桿（13）的右側貫穿安裝板（11）并延伸至安裝板（11）的外表面，長桿（13）的右側固定連接有動力電機（20），且動力電機（20）位于控制箱（10）的內部。

7.根據權利要求1所述的一種用于uv打印機的厚度調節機構，其特征在于：所述承載板（2）的頂部安裝有載物板（18），承載板（2）的內部安裝有兩個輸送輪（16），兩個輸送輪（16）的右側貫穿承載板（2）并均連接有輸出電機（17）。

8.根據權利要求1所述的一種用于uv打印機的厚度調節機構，其特征在于：所述主體部件（1）的右側頂部安裝有承載臺（21），承載臺（21）的內部安裝有絲桿（23）。

9.根據權利要求8所述的一種用于uv打印機的厚度調節機構，其特征在于：所述承載臺（21）的兩側安裝有定位輪（22），兩個定位輪（22）與絲桿（23）螺紋套接。

10.根據權利要求8所述的一種用于uv打印機的厚度調節機構，其特征在于：所述絲桿（23）的右端貫穿承載臺（21）并延伸至承載臺（21）右側的外表面，絲桿（23）的右端連接有轉輪（26）。

技術總結
本發明涉及打印技術領域，且公開了一種用于UV打印機的厚度調節機構，包括主體部件，其特征在于：所述主體部件的頂部活動連接有承載板，承載板的底部開設有四個梯形槽。通過設置啟動氣壓缸時，氣壓缸會帶動齒板向左運動，此時齒板的兩側會與兩個齒輪臂的齒輪部分進行嚙合連接，隨著齒板的旋轉，齒輪臂會被帶動旋轉，進而通過轉動臂帶動固定板發生運動，由于固定板與活動支架固定連接，因此活動支架整體會在矩形槽和長槽內沿著前后方向進行移動，與此同時，與活動支架頂端連接的鉸接座會帶動承載板向下移動。通過這一系列的機械聯動，最終實現了UV打印機噴頭與打印材料之間距離的調節，從而完成了對板材厚度的適應性調整。

技術研發人員：鄭良港,方斯鑫,方志偉
受保護的技術使用者：杭州臻軒科技有限公司
技術研發日：
技術公布日：2025/4/24
