本發明屬于醫學生物搖床技術領域，具體涉及一種自旋式醫學生物搖床。

背景技術：

在醫學、藥學等生物研究過程中需要活性生物菌體，而對生物菌體的培養就顯得尤為重要；首先使菌體與培養基充分接觸，滿足菌體的生長需要；增加溶氧量，利于好氧菌的生長；如果靜置培養，菌體可能會沉在底部，減緩生長速度。搖床培養得到的菌體是球形的，以使底物或代謝產物在體系內更好地轉移和發揮作用。

細胞懸浮液的接種操作是微生物、細胞以及分子生物實驗室中的常規實驗之一。細胞經培養生長至指數生長期后，通過胰蛋白酶消化、吹打、離心和再懸浮吹打的操作被制備成單細胞懸浮液。為滿足不同的實驗需求，細胞懸浮液需要被接種至細胞培養瓶內進行擴大培養，或接種至多孔板中進行孵育培養。在細胞懸浮液的接種過程中，需要震蕩裝有細胞懸浮液的細胞培養瓶或試劑瓶，以使細胞處于相對均勻狀態，保證接種的相對均一性。

在生物醫學實驗westernblot中，往往我們需要對抗體進行孵育、封閉、洗脫，在這些過程中都離不開搖床，而目前實驗室使用的搖床都比較簡單，只能兩邊搖擺式振蕩，且不能很好的固定住抗體孵育盒，從而會影響實驗的結果。

技術實現要素：

針對上述問題，本發明提出一種自旋式醫學生物搖床，能夠將抗體孵育盒、試劑瓶穩定地固定在容納盒內，且可以同時滿足多個實驗者的需求，彼此不相互干擾，能夠保證試驗結果的精確性。

實現上述技術目的，達到上述技術效果，本發明通過以下技術方案實現：

一種自旋式醫學生物搖床，包括底座、立柱、至少一根懸臂、容納盒、彈性件、單片機芯片、觸控顯示屏；

所述立柱垂直于底座設置，其一端與底座相連，另一端與懸臂的一端相連；

所述容納盒平行與懸臂設置，且通過垂直于懸臂的轉軸與懸臂的另一端相連，所述轉軸由第一電機驅動，帶動容納盒做自轉或者圓周運動，所述第一電機的控制端與單片機芯片的輸出端相連；

所述彈性件設于容納盒內，且所述彈性件上設有用于固定的缺口；

所述單片機芯片的數據傳輸端與觸控顯示屏的數據傳輸端相連。

進一步地，各容納盒內的彈性件上的缺口的口徑和形狀相同或者不同。

進一步地，所述懸臂為可伸縮桿。

進一步地，所述自旋式醫學生物搖床包括6根輻射狀設置的懸臂，相鄰懸臂之間形成的夾角均為60°。

進一步地，所述自旋式醫學生物搖床包括6個矩形容納盒，當將懸臂收起來時，6個矩形容納盒形成正六邊形結構。

進一步地，所述立柱與底座轉動連接，由第二電機驅動在底座上做自轉。

進一步地，所述底座的側壁上設有用于控制各第一電機的第一旋鈕和用于控制第二電機的第二旋鈕，第一旋鈕和第二旋鈕均與單片機芯片相連，用于分開控制立柱和各轉軸的運動狀態。

進一步地，所述容納盒的底部還設有磁鐵，用于固定帶有金屬的物件。

進一步地，所述彈性件由彈簧制成。

進一步地，所述彈性件上的缺口為一個或者多個。

本發明的有益效果：

(1)本發明通過在底座上設置可轉動的立柱，并在立柱上設置懸臂，將容納盒轉動安裝在懸臂上，通過第一旋鈕和第二旋鈕來分別調節第一電機和第二電機，從而實現各轉軸和立柱之間的分開控制，從而可以同時滿足多個實驗者的需求，且彼此不相互干擾，且能夠使得試劑充分混合，保證了試驗結果的精確性。

(2)本發明中的懸臂為伸縮式的，當不用搖床時，可以將懸臂收縮起來，減少占用空間。

(3)本發明中的容納盒內的彈性件的缺口可以是圓形或者方形，圓形缺口中可以放置形狀為圓柱形的不同試管，如15ml、50ml、100ml離心管、稍大的燒杯、錐形瓶都可以放置，通過彈性件的包圍可使其固定住，以保證立柱和各轉軸轉動時保持穩定。

(4)本發明的容納盒的底部設有磁體，能夠更有效地將帶有金屬的物體固定在搖容納盒內。

附圖說明

圖1為本發明一種實施例的結構示意圖；

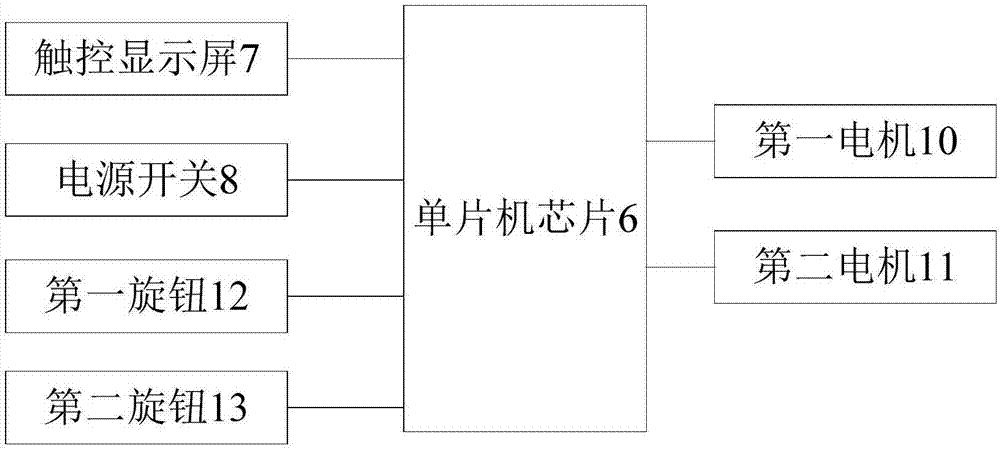

圖2為本發明一種實施例的原理示意圖。

具體實施方式

為了使本發明的目的、技術方案及優點更加清楚明白，以下結合實施例，對本發明進行進一步詳細說明。應當理解，此處所描述的具體實施例僅僅用以解釋本發明，并不用于限定本發明。

下面結合附圖對本發明的應用原理作詳細的描述。

實施例1

如圖1-2所示，一種自旋式醫學生物搖床，包括底座1、立柱2、至少一根懸臂3、容納盒4、彈性件5、單片機芯片6、觸控顯示屏7和電源開關8；

所述立柱2垂直于底座1設置，其一端與底座1相連，另一端與懸臂3的一端相連；優選地，所述立柱2與底座1轉動連接，由第二電機11驅動在底座1上做自轉，并帶動與其相連的各懸臂3做繞軸轉動；本實施例中的底座1可以設置成圓柱形底座1，參見圖1，在本發明的其他實施方式中，所述底座1還可以設置成其他形狀。

所述懸臂3優選為可伸縮桿，當需要使用本發明的自旋式醫學生物搖床時，將其展開；當不需要使用本發明的自旋式醫學生物搖床時，將其壓縮起來，能夠有效節約占地空間；

所述容納盒4平行與懸臂3設置，且通過垂直于懸臂3的轉軸9與懸臂3的另一端相連，所述轉軸9由第一電機10驅動，帶動容納盒4做自轉或者圓周運動(即做圓周振蕩)，更加利于樣品反應，所述第一電機10的控制端與單片機芯片6的輸出端相連；

所述彈性件5設于容納盒4內，且所述彈性件5上設有用于實現固定功能的缺口501，進一步地，所述彈性件5的缺口501為一個或者多個，可以是圓形或者方形或者其他形狀，具體由待固定的物體的外形決定；各容納盒4內的彈性件5上的缺口501的口徑和形狀相同或者不同，以實現同時固定15ml離心管、50ml離心管、100ml離心管、稍大的燒杯、錐形瓶等，提高本發明的適用性；

所述單片機芯片6的數據傳輸端與觸控顯示屏7的數據傳輸端相連，用于進行立柱2和容納盒4旋轉時間的顯示，所述底座1的側壁上設有用于控制各第一電機10的第一旋鈕12和用于控制第二電機11的第二旋鈕13，第一旋鈕12和第二旋鈕13均與單片機芯片6相連，用于分開控制立柱2和各轉軸9的運動狀態。

上述方案中的彈性件5優選由彈簧制成，為了進一步提高本發明的固定性能，所述容納盒4的底部還設有磁鐵14，用于將帶有金屬的物體固定在容納盒4內。

實施例2

如圖1所示，基于實施例1，本實施例中，所述自旋式醫學生物搖床包括6根輻射狀設置的懸臂3，相鄰懸臂3之間形成的夾角均為60°；所述自旋式醫學生物搖床包括6個矩形容納盒4，當將懸臂3收起來時，6個矩形容納盒4形成正六邊形結構。

上述方案中的自旋式醫學生物搖床具體使用過程為：

首先打開電源開關，此時第二電機自動驅動立柱轉動，六個矩形容納盒就以立柱為轉軸進行旋轉，且在旋轉的過程中可以通過第二旋鈕調節第二電機的轉速；

然后根據各自的實驗需求設置六個第一電機的轉速和轉動時間，在立柱旋轉的同時各轉軸又在進行著旋轉，從而使放在搖床上的樣品更加適合反應條件，且六個矩形盒體內部彈性件上的缺口形狀不同，可以放置不同形狀裝有樣品的容器，且使其穩定固定在矩形盒體內，不會在旋轉時發生脫落。

以上顯示和描述了本發明的基本原理和主要特征和本發明的優點。本行業的技術人員應該了解，本發明不受上述實施例的限制，上述實施例和說明書中描述的只是說明本發明的原理，在不脫離本發明精神和范圍的前提下，本發明還會有各種變化和改進，這些變化和改進都落入要求保護的本發明范圍內。本發明要求保護范圍由所附的權利要求書及其等效物界定。
