本實用新型涉及培養架技術領域，具體為一種連續細胞培養搖床用培養袋托架。

背景技術：

目前，用于人體治療的免疫細胞培養，主要還是在實驗室超凈臺下用細胞培養皿或培養瓶進行培養，并根據細胞生長的密度，進行不斷分瓶培養，這種細胞培養模式，不僅耗時耗力，同時由于需要不同分瓶、加樣，比較容易造成污染。在現有的培養裝置中，例如申請號為201620176054.8的實用新型專利，包括弧形底板及細胞袋固定部件，弧形底板上設置一個或多個配件固定孔位，該專利雖然可與立體細胞培養袋配合使用，但對培養袋的固定效果較差，導致在底端的搖動裝置工作時培養袋極易脫落。

技術實現要素：

本實用新型的目的在于提供一種連續細胞培養搖床用培養袋托架，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種連續細胞培養搖床用培養袋托架，包括弧形托板，所述弧形托板的頂端外側安裝有側滾動調節架，所述弧形托板的底部中心位置設有物鏡插入缺口，所述側滾動調節架包括固定筒，所述固定筒的內部貫穿連接有側架，所述側架的內側頂端設有壓合輥，所述壓合輥通過旋轉輥與側架相連，所述旋轉輥與側架的連接處設有旋轉環，所述旋轉環的外側安裝有密封蓋，所述側架的外壁套接有套筒，所述套筒的內側安裝有內固定架，所述固定筒的內側頂端安裝有底固定架，所述底固定架的內側安裝有內筒，所述內筒的內側設有旋轉螺紋桿，所述旋轉螺紋桿與內筒的連接處設有內螺紋套，所述旋轉螺紋桿貫穿內固定架，所述旋轉螺紋桿與內固定架的連接處設有滑動套，所述旋轉螺紋桿的頂端安裝有頂限位板，所述側滾動調節架的內側安裝有固定扣合裝置，所述固定扣合裝置包括底板，所述底板的頂端外側安裝有側板，所述側板的內側設有側開槽，所述側板的內側活動連接有內活動桿，所述內活動桿貫穿側板，所述內活動桿的底端中心處安裝有頂壓合板，所述底板的頂端中心處安裝有底壓合板，所述頂壓合板與底壓合板相匹配，所述頂壓合板的外側安裝有第一卡扣，所述底壓合板的外側安裝有第二卡扣，所述第一卡扣與第二卡扣為卡扣組結構。

優選的，所述第一卡扣的外側安裝有下壓桿，所述第二卡扣的外側安裝有環形筒，所述下壓桿貫穿環形筒，所述下壓桿的底端安裝有內平板，所述內平板通過壓縮彈簧與環形筒相連。

優選的，所述內活動桿的外側安裝有側限位盤。

優選的，所述壓合輥的外壁緊密包裹有橡膠套。

優選的，所述弧形托板的內壁貼合有海綿托墊。

與現有技術相比，本實用新型的有益效果是：該連續細胞培養搖床用培養袋托架，通過側滾動調節架和固定扣合裝置的配合，手動轉動旋轉螺紋桿，使其轉動下降時通過頂限位板下拉內固定架，在側架向下調節時，帶動壓合輥壓合在培養袋上，在壓合輥和側架回縮過程中對培養袋進行固定，將培養袋的縫合邊放置于底板頂端的底壓合板上，向下壓合內活動桿，使第一卡扣扣合于第二卡扣上，同時頂壓合板固定在底壓合板上，雙重固定，提高了對培養袋的固定效果。

附圖說明

圖1為本實用新型結構示意圖；

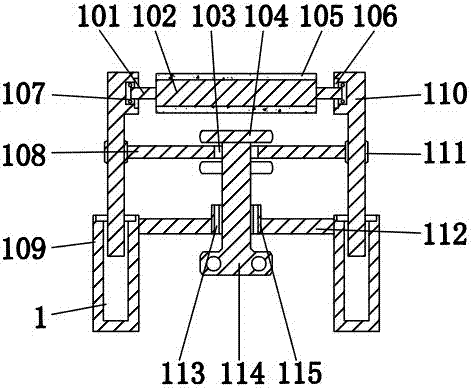

圖2為本實用新型的側滾動調節架結構示意圖；

圖3為本實用新型的固定扣合裝置結構示意圖。

圖中：1、側滾動調節架，101、旋轉輥，102、壓合輥，103、滑動套，104、頂限位板，105、橡膠套，106、密封蓋，107、旋轉環，108、內固定架，109、固定筒，110、側架，111、套筒，112、底固定架，113、內螺紋套，114、旋轉螺紋桿，115、內筒，2、弧形托板，3、物鏡插入缺口，4、海綿托墊，5、固定扣合裝置，501、側限位盤，502、內活動桿，503、下壓桿，504、第一卡扣，505、頂壓合板，506、內平板，507、側板，508、底板，509、環形筒，510、第二卡扣，511、底壓合板，512、壓縮彈簧，513、側開槽。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-3，本實用新型提供一種技術方案：一種連續細胞培養搖床用培養袋托架，包括弧形托板2，弧形托板2的內壁貼合有海綿托墊4，將培養袋放置于弧形托板2內，弧形托板2的頂端外側安裝有側滾動調節架1，弧形托板2的底部中心位置設有物鏡插入缺口3，側滾動調節架1包括固定筒109，固定筒109的內部貫穿連接有側架110，側架110的內側頂端設有壓合輥102，壓合輥102的外壁緊密包裹有橡膠套105，壓合輥102通過旋轉輥101與側架110相連，旋轉輥101與側架110的連接處設有旋轉環107，旋轉環107的外側安裝有密封蓋106，側架110的外壁套接有套筒111，套筒111的內側安裝有內固定架108，固定筒109的內側頂端安裝有底固定架112，底固定架112的內側安裝有內筒115，內筒115的內側設有旋轉螺紋桿114，旋轉螺紋桿114與內筒115的連接處設有內螺紋套113，旋轉螺紋桿114貫穿內固定架108，旋轉螺紋桿114與內固定架108的連接處設有滑動套103，旋轉螺紋桿114的頂端安裝有頂限位板104，手動轉動旋轉螺紋桿114，使其通過內螺紋套113轉動于內筒115內，同時旋轉螺紋桿114轉動下降時，通過頂限位板104下拉內固定架108，使內固定架108移動于固定筒109內，進而調節了側架110的高低度，在側架110向下調節時，帶動壓合輥102壓合在培養袋上，使壓合輥102通過旋轉輥101轉動于側架110內側的旋轉環107上，在壓合輥102和側架110回縮過程中對培養袋進行固定，側滾動調節架1的內側安裝有固定扣合裝置5，固定扣合裝置5包括底板508，底板508的頂端外側安裝有側板507，側板507的內側設有側開槽513，側板507的內側活動連接有內活動桿502，內活動桿502的外側安裝有側限位盤501，內活動桿502貫穿側板507，內活動桿502的底端中心處安裝有頂壓合板505，底板508的頂端中心處安裝有底壓合板511，頂壓合板505與底壓合板511相匹配，頂壓合板505的外側安裝有第一卡扣504，底壓合板511的外側安裝有第二卡扣510，第一卡扣504與第二卡扣510為卡扣組結構，將培養袋的縫合邊放置于底板508頂端的底壓合板511上，向下壓合內活動桿502，使第一卡扣504扣合于第二卡扣510上，同時頂壓合板505固定在底壓合板511上，實現了對培養袋的固定，第一卡扣504的外側安裝有下壓桿503，第二卡扣510的外側安裝有環形筒509，下壓桿503貫穿環形筒509，下壓桿503的底端安裝有內平板506，內平板506通過壓縮彈簧512與環形筒509相連，在打開第一卡扣504和第二卡扣510后，通過壓縮彈簧512的彈性推動力帶動內活動桿502復位，方便拿取培養袋。

將培養袋放置于弧形托板2內，手動轉動旋轉螺紋桿114，使其通過內螺紋套113轉動于內筒115內，同時旋轉螺紋桿114轉動下降時，通過頂限位板104下拉內固定架108，使內固定架108移動于固定筒109內，進而調節了側架110的高低度，在側架110向下調節時，帶動壓合輥102壓合在培養袋上，使壓合輥102通過旋轉輥101轉動于側架110內側的旋轉環107上，在壓合輥102和側架110回縮過程中對培養袋進行固定，將培養袋的縫合邊放置于底板508頂端的底壓合板511上，向下壓合內活動桿502，使第一卡扣504扣合于第二卡扣510上，同時頂壓合板505固定在底壓合板511上，實現對培養袋的固定。

在本實用新型的描述中，需要理解的是，術語“同軸”、“底部”、“一端”、“頂部”、“中部”、“另一端”、“上”、“一側”、“頂部”、“內”、“前部”、“中央”、“兩端”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本實用新型和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型的限制。

在本實用新型中，除非另有明確的規定和限定，術語“安裝”、“設置”、“連接”、“固定”、“旋接”等術語應做廣義理解，例如，能夠是固定連接，也能夠是可拆卸連接，或成一體；能夠是機械連接，也能夠是電連接；能夠是直接相連，也能夠通過中間媒介間接相連，能夠是兩個元件內部的連通或兩個元件的相互作用關系，除非另有明確的限定，對于本領域的普通技術人員而言，能夠根據具體情況理解上述術語在本實用新型中的具體含義。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，能夠理解在不脫離本實用新型的原理和精神的情況下能夠對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
