本發明涉及一種具有阻垢性能陶粒支撐劑的制備方法，屬于石油支撐劑改性技術領域

背景技術：

近年來，美國頁巖油氣的成功開發，引發了全球頁巖油氣資源的開發熱潮，水力壓裂技術也隨之日趨成熟。石油壓裂支撐劑是水力壓裂中的重要填充介質，目的是在高壓水流壓開油氣層后，支撐壓開的裂縫并使其始終保持張開狀態，提高油層的滲透性，同時增加油氣井的產量，提高油氣井開發效益。目前的支撐劑主要有陶粒支撐劑，石英砂和覆膜支撐劑三大類，其中覆膜支撐劑又分為覆膜砂和覆膜陶粒兩種。石英砂支撐劑具有密度較小、成本較低等優點，但其存在強度較低、易破碎、光潔度及圓球度低、導流能力較差等缺點，僅適用于埋藏較淺、閉合壓力且油氣層均較低的水力壓裂中。而陶粒支撐劑具有尺寸均勻、化學性質穩定、與石英砂相容性好、返排容易、耐高溫高壓、可延長油氣井壽命等優點，適用于埋藏較深、滲透性較低、閉合壓力及溫度較高的水力壓裂中。因此，國內外對陶粒支撐劑的需求量不斷增加。

目前國內陶粒支撐劑主要以鋁礬土為原料，采用燒結法制備技術，但該方法制備的陶粒支撐劑密度都較高，限制了長裂縫帶的形成及導流能力的提升。而隨著水力壓裂技術的發展，對陶粒支撐劑的性能要求越來越高，因此目前國內主要對高強度低密度支撐劑的研發及應用開展了廣泛的研究。

除此之外，結垢問題也是影響油氣田開發經濟效益的一個重要問題。在油田開發過程中，流體會經過油氣層從油氣藏里面流出，先后經過井筒、井口最后到達地面的集輸系統，而地層水中的成垢離子受到油氣水平衡狀態的變化以及壓力、溫度變化等的影響，導致無機鹽垢沉積而生成垢。尤其是到油氣田開發中后期，結垢問題會更加突出，開發成本也相應大幅增加。據報道，美國每年因地面設備及油氣井結垢造成的經濟損失高達10億美元。結垢可造成管路堵塞、增加能耗、降低油田油氣產量，可誘使水井管線局部發生腐蝕，導致注水管線的漏失更加頻繁甚至穿孔，井筒結垢還可造成篩管、泵卡及井下管柱等堵塞，使監測儀器及作業工具無法正常運行。我國越來越多的油田進入了開發中后期，結垢帶來的經濟效益問題也日益突出。

目前，針對油田水垢的處理技術包括物理法、化學法和工藝法等。其中物理阻垢技術投資較小，但技術不成熟，尚不能單獨使用進行防垢；工藝防垢效果不理想，化學阻垢劑投資較少，效果較好，為油田防垢的主要手段。但在實際應用中，間歇加藥方式阻垢率隨加藥周期上下波動，而連續泵注加藥工藝需增加設備投入，地層擠注工藝需特殊藥液，且用量大、費用較高。因此有必要尋求一種方便、經濟、高效的油田阻垢技術。

目前油田中使用最廣泛的是有機膦酸類阻垢劑，主要以氨基三亞甲基膦酸(簡稱ATMP)和羥基乙叉二膦酸(簡稱HEDP)為主，至今這兩種阻垢劑仍廣泛使用。因此，針對目前油田開發過程中的結垢問題，本發明首次對陶粒支撐劑進行阻垢改性，并對阻垢劑種類及其阻垢率等進行了研究，該技術可實現油田開發的原位阻垢，提高其經濟效益。

技術實現要素：

本發明主要針對油氣田開發過程中出現的結垢問題，對陶粒支撐劑進行阻垢改性，提供一種更加方便、穩定、可持續的原位阻垢技術。

本發明以目前油田中常用的阻垢劑羥基乙叉二膦酸(簡稱HEDP)和氨基三亞甲叉膦酸(簡稱ATMP)對陶粒支撐劑進行改性，具體方法為：

具有阻垢性能陶粒支撐劑制備工藝，其特征是，

1.所述的制備方法是以HEDP、ATMP或HEDP/ATMP復配阻垢劑為主要原料，將陶粒支撐劑進行吸附改性。各原料濃度為：HEDP 3.0-30.0mg/mL，ATMP 3.0-40.0mg/mL，HEDP/ATMP 3.0-30.0mg/mL。將10.0-50.0g陶粒支撐劑置于錐形瓶中，加入一定濃度的阻垢劑溶液使之淹沒支撐劑，40～80℃水浴預熱10～30min后，于50～300r/min條件下振蕩反應1.0～6.0h，然后將陶粒取出，以去離子水沖洗3～4次，80～110℃電熱鼓風干燥0.5～4.0h后即得阻垢改性陶粒支撐劑。

上述反應中各原料濃度優選：HEDP 10.0-25.0mg/mL，ATMP 15.0-30.0mg/mL，HEDP/ATMP 10.0-20.0mg/mL；

上述反應中陶粒支撐劑用量優選：10.0-20.0g；

上述反應中HEDP與ATMP復配比優選：3∶2

上述反應中溫度優選50-60℃；

上述反應中振蕩反應速度優選100-200r/min，振蕩反應時間優選3-5h；

上述反應中干燥溫度優選90-110℃，干燥時間優選2-3h；

上述反應制備的改性陶粒支撐劑阻垢效率可達30％～90％；

有益效果

與現有技術相比，本發明具有如下有益效果：

1.本發明制備的阻垢改性陶粒支撐劑將壓裂支撐劑與阻垢劑融為一體，創新了傳統的油氣田開發阻垢工藝，拓展了陶粒支撐劑的應用領域；

2.本發明制備的阻垢改性陶粒支撐劑可實現原位阻垢，減少油氣田開發過程中因阻止結垢產生的藥劑、設備等費用，可降低資金投入，且可實現工業化生產，具有很好的經濟效益和社會效益；

3.本發明制備的阻垢改性陶粒支撐劑可將阻垢劑原位緩慢釋放，具有阻垢效率高、持續時間長且阻垢率穩定等特點，避免大量阻垢劑注入環境，降低了環境風險。

陶粒支撐劑的特征

表3.1陶粒支撐劑的基本參數

利用德國布魯克公司D8 ADVANCE型X-射線衍射儀(XRD)對陶粒進行物相分析；

圖1為陶粒支撐劑XRD物相分析圖，由圖可知，陶粒支撐劑的晶相大多數是剛玉，同時含有少量的莫來石和極少的石英，屬高密度支撐劑，且閉合壓力較高，適用于3600～5000m的水力壓裂。

阻垢劑種類及濃度對阻垢效率的影響

根據GB 7476-87《水質鈣的測定EDTA滴定法》測定溶液中鈣離子濃度；

根據GBT16632-2008《水處理劑阻垢性能的測定——碳酸鈣沉積法》測定阻垢劑的阻垢效率；

水處理劑阻垢率(靜態阻垢法)按下式計算：

式中

ρ₄——加入水處理劑ATMP溶液后Ca²⁺的濃度，單位為mg/mL；

ρ₃——未加入水處理劑空白溶液中Ca²⁺的濃度，單位為mg/mL；

0.240——試驗前配置好的試液中Ca²⁺的濃度，單位為mg/mL；

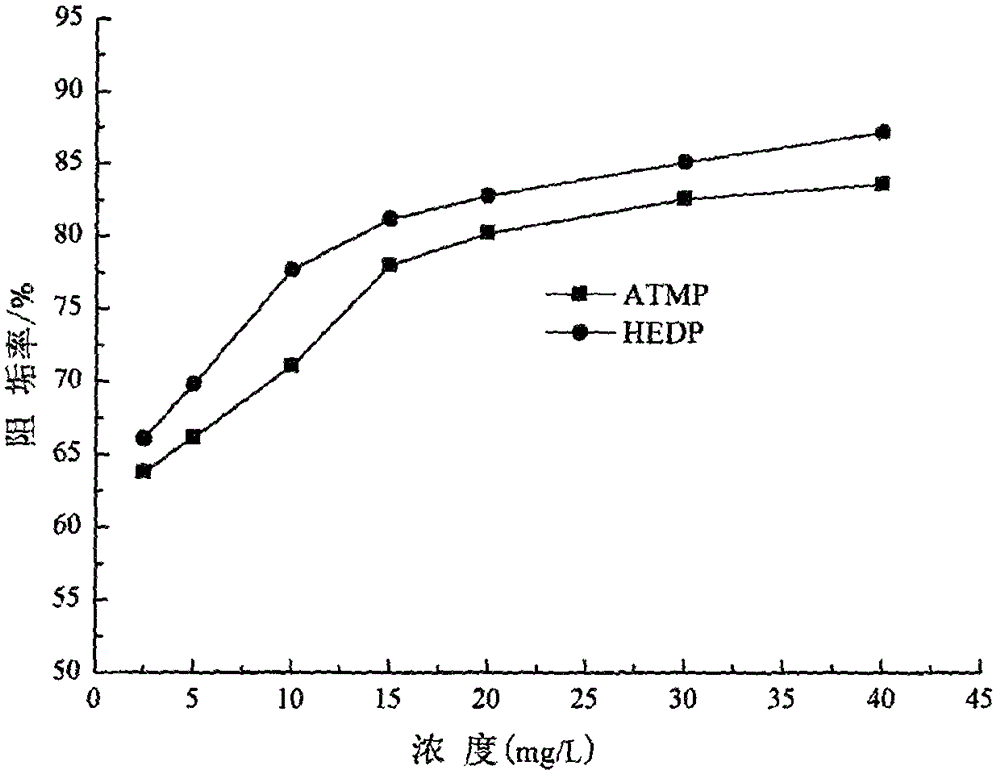

圖2為阻垢劑ATMP、HEDP濃度對阻垢效率的影響。ATMP可在水中與鈣離子形成穩定的可溶性螯合物，使鹽類溶解度增大，抑制水垢的沉淀和生長，尤其對于碳酸鈣垢影響極大，并且ATMP不會在水的作用下反應產生新物質，不易與其它物質發生化學反應。由圖可知，隨著ATMP濃度的增加，阻垢效率逐漸升高，當濃度達到15mg/L后，阻垢率升高速率變緩，當ATMP的濃度為40mg/L時，阻垢率可達到83.6％。

HEDP含有的羥基易與碳酸鈣之間形成氫鍵，從而加強了對垢生長的抑制效果，尤其對碳酸鈣晶體中的方解石有良好抑制作用。具有高pH值下性質穩定且高溫下仍然能起阻垢作用的特點。由圖2可知，與ATMP相似，隨著濃度的增加，其阻垢效率逐漸升高。當HEDP的濃度為15mg/L時，阻垢率升高速率開始變緩，HEDP濃度為40mg/L時，阻垢率可達到87.2％，阻垢效率優于ATMP。

圖3為HEDP與ATMP復配比例對阻垢效率的影響。由圖可知，同一復配比例條件下，阻垢率隨復配阻垢劑濃度的增加而逐漸升高。改變混合阻垢劑組成，對比HDEP/ATMP為2/3、1/1、3/2時的阻垢效率可得，當阻垢劑濃度為30mg/L，HEDP/ATMP濃度配比為3/2時阻垢率可達87.7％，阻垢效率高于2/3和1/1，且優于相同濃度單一阻垢劑阻垢效果。

制備條件對改性陶粒支撐劑阻垢性能的影響

圖4為阻垢劑濃度對改性陶粒支撐劑阻垢效率的影響。由圖可知，與單一阻垢劑相比，復配阻垢劑改性后的陶粒支撐劑具有較高的阻垢效率，當阻垢劑濃度為6mg/mL時，實驗條件下阻垢率可達62.2％。

附圖說明

附圖1為陶粒支撐劑XRD物相分析圖。

附圖2為阻垢劑ATMP、HEDP濃度對阻垢效率的影響。

附圖3為HEDP與ATMP復配比例對阻垢效率的影響。

附圖4阻垢劑濃度對改性陶粒阻垢效率的影響。

具體實施方式

實施例1：

取10.0g陶粒支撐劑置于100mL錐形瓶中，加入30mL濃度為6.0mg/mL的HEDP溶液使之淹沒支撐劑，50℃水浴預熱15min，調節振蕩速度100r/min，振蕩反應4.0h。取出陶粒，以去離子水沖洗3～4次，濾紙吸干表面水分，于105℃電熱鼓風干燥箱中干燥2.0h，冷至室溫后即得阻垢改性陶粒支撐劑。

實施例2：

取10.0g陶粒支撐劑置于100mL錐形瓶中，加入30mL濃度為6.0mg/mL的ATMP溶液使之淹沒支撐劑，50℃水浴預熱15min，調節振蕩速度100r/min，振蕩反應4.0h。取出陶粒，以去離子水沖洗3～4次，濾紙吸干表面水分，于105℃電熱鼓風干燥箱中干燥2.0h，冷至室溫后即得阻垢改性陶粒支撐劑。

實施例3：

取10.0g陶粒支撐劑置于100mL錐形瓶中，加入30mL總濃度為6.0mg/mL，HEDP/ATMP濃度比為2∶3的溶液使之淹沒支撐劑，50℃水浴預熱15min，調節振蕩速度100r/min，振蕩反應4.0h。取出陶粒，以去離子水沖洗3～4次，濾紙吸干表面水分，于105℃電熱鼓風干燥箱中干燥2.0h，冷至室溫后即得阻垢改性陶粒支撐劑。

實施例4：

取10.0g陶粒支撐劑置于100mL錐形瓶中，加入30mL總濃度為6.0mg/mL，HEDP/ATMP濃度比為1∶1的溶液使之淹沒支撐劑，50℃水浴預熱15min，調節振蕩速度100r/min，振蕩反應4.0h。取出陶粒，以去離子水沖洗3～4次，濾紙吸干表面水分，于105℃電熱鼓風干燥箱中干燥2.0h，冷至室溫后即得阻垢改性陶粒支撐劑。

實施例5：

取10.0g陶粒支撐劑置于100mL錐形瓶中，加入30mL總濃度為6.0mg/mL，HEDP/ATMP濃度比為3∶2的溶液使之淹沒支撐劑，50℃水浴預熱15min，調節振蕩速度100r/min，振蕩反應4.0h。取出陶粒，以去離子水沖洗3～4次，濾紙吸干表面水分，于105℃電熱鼓風干燥箱中干燥2.0h，冷至室溫后即得阻垢改性陶粒支撐劑。

實施例6：

取10.0g陶粒支撐劑，以50％硫酸溶液浸泡17h，對表面進行酸化處理，然后以去離子水沖洗，直至沖洗水轉為中性，于110℃條件下鼓風烘干得表面酸化改性的陶粒支撐劑。將酸改性的支撐劑置于100mL錐形瓶中，加入30mL總濃度為6.0mg/mL，HEDP/ATMP濃度比為3∶2的溶液使之淹沒支撐劑，50℃水浴預熱15min，調節振蕩速度100r/min，振蕩反應4.0h。取出陶粒，以去離子水沖洗3～4次，濾紙吸干表面水分，于105℃電熱鼓風干燥箱中干燥2.0h，冷至室溫后即得阻垢改性陶粒支撐劑。表面酸化處理后再阻垢改性，該陶粒支撐劑阻垢效率降低60％，因此不適用于此類陶粒支撐劑。

上述實施例只為說明本發明的技術構思及特點，其目的在于讓熟悉此項技術的人士能夠了解本發明的內容并據以實施，并不能以此限制本發明的保護范圍。凡根據本發明精神實質所作的等效變化或修飾，都應涵蓋在本發明的保護范圍之內。
