本發明屬于建筑材料，具體涉及一種高抗折性水泥基滲透結晶型防水涂料及其制備方法與應用。

背景技術：

1、水泥基滲透結晶型防水材料是一種用于水泥混凝土的剛性防水材料，其與水作用后，材料中含有的活性化學物質以水為載體在混凝土中滲透，與水泥水化產物生成不溶于水的針狀結晶體，填塞毛細孔道和微細縫隙，從而提高混凝土的致密性與防水性。水泥基滲透結晶型防水材料按使用方法分為水泥基滲透結晶型防水涂料和水泥基滲透結晶型防水劑。

2、水泥基滲透結晶型防水涂料通常是以硅酸鹽水泥，石英砂為主要成分，參入一定量活性化學物質制成的粉狀材料，經與水拌合后調配成可刷涂或噴涂在水泥混凝土表面的漿料；亦可采用干撒壓入未完全凝固的水泥混凝土表面；水泥基滲透結晶型防水涂料具有多次抗滲、自我修復和透氣不透水的特點和性能，并且具有極強的抗壓能力，防水層和混凝土表面形成完整的體系，不會分離。與柔性有機防水涂料相比，水泥基滲透結晶型防水涂料性能獨特，應用廣泛；但是應用于橋梁、隧道、多地震地區建筑的水泥基滲透結晶型防水涂料的防水涂層常常因為基層裂縫而失效，這是因為現有的水泥基滲透結晶型防水涂料缺乏柔韌性，沒有延伸效果，當基層出現變形應力時，防水涂層容易折斷裂開，失去防水效果。

3、為了更好的滿足于橋梁、隧道、多地震地區等有較強形變環境的建筑結構的混凝土防水的使用要求，如何提高水泥基滲透結晶型防水涂料的抗折性能是一項亟待解決的難題。

技術實現思路

1、為解決上述技術問題，本發明的目的在于提供一種高抗折性水泥基滲透結晶型防水涂料及其制備方法與應用，能夠有效改善所得水泥基滲透結晶型防水涂料的抗折性能，制得的水泥基滲透結晶型防水涂料在橋梁、隧道、多地震地區建筑等較強形變環境的建筑結構防水中有重要的應用價值。

2、為實現上述目的，本發明采用以下技術方案：

3、本發明的第一個方面，在于提供了一種高抗折性水泥基滲透結晶型防水涂料，其原料組成及重量百分比配比為：

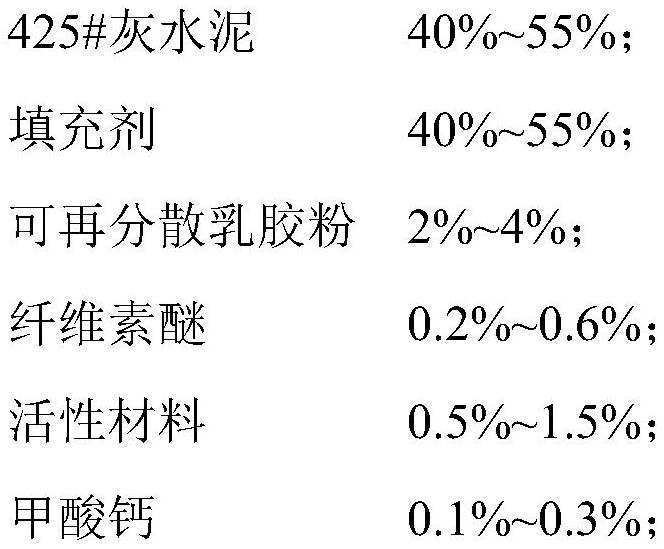

4、

5、其中，所述填充劑為重鈣、粉煤灰、滑石粉中的一種。

6、優選的，所述填充劑為重鈣。

7、采用重鈣作為填充劑，能夠更好的改善水泥基滲透結晶型防水涂料的抗折強度和防水性能。

8、進一步的，所述重鈣的目數為325目～800目。

9、采用目數為325目～800目的重鈣作為填充劑，能夠在水泥水化過程更均勻地填充到防水涂層中，減少空隙和缺陷，提高防水涂層的致密性和均勻性，從而提升防水涂層的強度、硬度和韌性。

10、優選的，所述重鈣的目數為500目。

11、本發明發現，目數在500目～800目的重鈣，細度對水泥基滲透結晶型防水涂料的抗折強度的影響不大，而通常情況下，重鈣的細度越高，價格越高；因此，選用500目的重鈣作為填充劑，能夠兼顧水泥基滲透結晶型防水涂料的高抗折強度和低成本。

12、進一步的，所述活性材料為硅酸鈉、甲基硅酸鈉中的一種。

13、優選的，所述活性材料為甲基硅酸鈉。

14、選用甲基硅酸鈉作為活性材料，能夠更好的改善水泥基滲透結晶型防水涂料的抗折強度、抗滲透和防潮性能，同時使得防水涂料具有更高的施工性和穩定性。

15、優選的，所述可再分散乳膠粉的重量百分數為2％～3.3％。

16、本發明發現，采用本發明的原料制作的高抗折性水泥基滲透結晶型防水涂料，在可再分散乳膠粉的添加量達到3.3％后，繼續添加可再分散乳膠粉時，對其抗折強度影響不大，但成本會持續提高，因此，3.3％的可再分散乳膠粉添加量能夠兼顧水泥基滲透結晶型防水涂料的高抗折性能和低成本。

17、優選的，上述高抗折性水泥基滲透結晶型防水涂料的原料組成及重量百分比配比為：

18、

19、本發明發現，采用此種配比使得水泥基滲透結晶型防水涂料的具有高抗折強度和較高的抗壓強度、粘結強度和抗滲性能，同時兼顧防水涂料的低成本。

20、本發明的第二個方面，在于提供了一種高抗折性水泥基滲透結晶型防水涂料的制備方法，包括以下步驟：

21、將425#灰水泥、填充劑、可再分散乳膠粉、纖維素醚、活性材料和甲酸鈣按上述原料配比比例投入干粉混合機內，以1000～1500r/min攪拌轉速攪拌20～30min后，下料包裝。

22、本發明的第三個方面，在于提供了一種高抗折性水泥基滲透結晶型防水涂料在混凝土防水技術中的應用，所述高抗折性水泥基滲透結晶型防水涂料為上述高抗折性水泥基滲透結晶型防水涂料或通過上述高抗折性水泥基滲透結晶型防水涂料的制備方法制備得到。

23、與現有技術相比，本發明至少具有以下有益效果：

24、1、本發明所提供的高抗折性水泥基滲透結晶型防水涂料能夠增加防水涂層的結構均勻度，從而增加抗折強度：現有的水泥基滲透結晶型防水涂料采用石英砂作為細骨料，當水泥基滲透結晶型防水涂料加水攪拌，涂刷成防水涂層，水泥開始水化反應，由于石英砂表面有很多微觀的空隙，這些空隙在水泥水化反應過程中會產生很多空泡結構，影響防水涂層的抗折強度；本發明所提供的高抗折性水泥基滲透結晶型防水涂料通過將現有水泥基滲透結晶型防水涂料中的石英砂替換為重鈣、粉煤灰、滑石粉中的一種，能夠有效減少水泥基滲透結晶型防水涂料在水化過程中產生的空泡結構，增加防水涂層的結構均勻度，從而增加防水涂層的抗折強度。

25、2、本發明所提供的高抗折性水泥基滲透結晶型防水涂料通過獨特配方實現了低成本高抗折強度的目標，即采用較低成本的原料即可達到較高的抗折強度：現有的水泥基滲透結晶型防水涂料采用石英砂作為細骨料，雖然具有較高的抗壓強度，但抗折強度不佳，為了提高其抗折強度，通常會添加大量的可再分散乳膠粉來增強防水涂層的抗折強度，導致現有的水泥基滲透結晶型防水涂料成本較高；本發明所提供的高抗折性水泥基滲透結晶型防水涂料通過將現有水泥基滲透結晶型防水涂料中的石英砂替換為重鈣、粉煤灰、滑石粉中的一種，添加少量的可再分散乳膠粉即能達到較高的抗折強度，降低了高抗折性水泥基滲透結晶型防水涂料的成本。

26、3、在有較強形變環境的建筑結構防水中，比如橋梁、隧道、多地震地區建筑，這些建筑對混凝土防水涂層的抗折強度有較高要求，而對其抗壓強度的要求相對較低，本發明所提供的高抗折性水泥基滲透結晶型防水涂料采用較低成本的材料即可達到較高的抗折強度，且抗壓強度、粘結強度和抗滲性能也高于國標(gb?18445-2012《水泥基滲透結晶型防水材料》)的要求，在這些建筑的混凝土防水技術中有重要的應用價值。

技術特征：

1.一種高抗折性水泥基滲透結晶型防水涂料，其特征在于，其原料組成及重量百分比配比為：

2.根據權利要求1所述的高抗折性水泥基滲透結晶型防水涂料，其特征在于，所述填充劑為重鈣。

3.根據權利要求2所述的高抗折性水泥基滲透結晶型防水涂料，其特征在于，，所述重鈣的目數為325目～800目。

4.根據權利要求3所述的高抗折性水泥基滲透結晶型防水涂料，其特征在于，所述重鈣的目數為500目。

5.根據權利要求1所述的高抗折性水泥基滲透結晶型防水涂料，其特征在于，所述活性材料為硅酸鈉、甲基硅酸鈉中的一種。

6.根據權利要求5所述的高抗折性水泥基滲透結晶型防水涂料，其特征在于，所述活性材料為甲基硅酸鈉。

7.根據權利要求1所述的高抗折性水泥基滲透結晶型防水涂料，其特征在于，所述可再分散乳膠粉的重量百分數為2％～3.3％。

8.根據權利要求1所述的高抗折性水泥基滲透結晶型防水涂料，其特征在于，其原料組成及重量百分比配比為：

9.一種高抗折性水泥基滲透結晶型防水涂料的制備方法，包括以下步驟：

10.一種高抗折性水泥基滲透結晶型防水涂料在混凝土防水技術中的應用，所述高抗折性水泥基滲透結晶型防水涂料為權利要求1-8任一項所述的高抗折性水泥基滲透結晶型防水涂料或通過權利要求9所述的制備方法制備得到。

技術總結
本發明公開了一種高抗折性水泥基滲透結晶型防水涂料及其制備方法與應用，該高抗折性水泥基滲透結晶型防水涂料原料組成及重量百分比配比為：425#灰水泥40％～55％；填充劑40％～55％；可再分散乳膠粉2％～4％；纖維素醚0.2％～0.6％；活性材料0.5％～1.5％；甲酸鈣0.1％～0.3％；其中，填充劑為重鈣、粉煤灰、滑石粉中的一種；本發明的高抗折性水泥基滲透結晶型防水涂料通過將現有水泥基滲透結晶型防水涂料中的石英砂替換為重鈣、粉煤灰、滑石粉中的一種，能夠有效減少水泥基滲透結晶型防水涂料在水化過程中產生的空泡結構，增加防水涂層的結構均勻度，從而增加防水涂層的抗折強度，實現了低成本高抗折強度的目標，在有較強形變環境的建筑結構防水中有重要的應用價值。

技術研發人員：馮春園
受保護的技術使用者：上海遠盛建設工程有限公司
技術研發日：
技術公布日：2025/4/24
