本發明涉及一種手制動保護裝置，尤其是涉及一種應用于壓路機上的手制動保護裝置。

背景技術：

目前，壓路機通常采用機械變速箱驅動，出于安全考慮，一般配有一套手制動裝置對壓路機進行駐車制動；但常規的壓路機廠家均未設計當變速箱在空檔位置時、對手制動是否釋放的狀態進行監控的保護裝置；

而一些知名的壓路機廠家雖然對空擋位置及手制動的狀態有獨立的監控，但是對于在手制動未釋放狀態下、便掛檔行走的這種狀態沒有進行有效的保護，經常發生由于操作人員的誤操作導致壓路機的制動剎車片損壞的情況；因此，從安全性及可靠性的角度出發，需要對這種手制動未釋放，便掛檔行走的狀態，進行有效的防護。

技術實現要素：

本發明的目的在于克服上述不足，提供一種壓路機在手制動未釋放就掛檔行走時進行燈光及蜂鳴報警的壓路機手制動保護裝置，從而提醒操縱人員及時釋放手制動，起到了保護制動裝置的作用。

本發明的目的是這樣實現的：

一種壓路機手制動保護裝置，所述裝置包含有空檔位置開關和手制動壓力開關，所述空檔位置開關和手制動壓力開關連接至處理器，所述處理器上連接有空檔指示燈、手制動指示燈和蜂鳴器。

本發明一種壓路機手制動保護裝置，所述空檔位置開關安裝于壓路機的變速箱上，所述變速箱包含有變速箱箱體，所述變速箱箱體內穿接有掛擋軸桿，所述掛擋軸桿位于變速箱箱體外的一端上設置有掛擋手柄，本專利的改進點在于：所述變速箱箱體的箱壁上安裝有一連通管，該連通管內設置有滾珠和彈簧，所述滾珠的直徑與連通管的管徑相一致，所述掛擋軸桿的外壁上設置有軸桿槽，且滾珠的下部掉落至軸桿槽內，所述彈簧壓合在滾珠上，且連通管的頂部設置有封堵螺栓，所述封堵螺栓位于連通管的一側安裝空檔位置開關，且該封堵螺栓將空檔位置開關和彈簧壓合在滾珠上；所述手制動壓力開關安裝于壓路機的手制動閥的出氣口上。所述處理器為組合儀表控制器；

本發明一種壓路機手制動保護裝置，所述裝置具有下述四種狀態：

工作狀態1：當掛檔手柄位于空檔位置且手制動未釋放時，此時空檔位置開關閉合，手制動壓力開關閉合，因此當前為空檔、制動狀態，處理器（組合儀表控制器）驅動空檔位置指示燈點亮、手制動狀態指示燈點亮；

工作狀態2：當掛檔手柄位于空檔位置且手制動釋放時，此時空檔位置開關閉合，手制動壓力開關斷開，因此當前為空檔、非制動狀態，處理器（組合儀表控制器）驅動空檔位置指示燈點亮、手制動狀態指示燈熄滅；

工作狀態3：當掛檔手柄離開空檔位置且手制動釋放時，此時空檔位置開關斷開，手制動壓力開關斷開，因此當前為非空檔、非制動狀態，處理器（組合儀表控制器）驅動空檔位置指示燈熄滅、手制動狀態指示燈熄滅；

工作狀態4：當掛檔手柄離開空檔位置且手制動未釋放時，此時空檔位置開關斷開，手制動壓力開關閉合，因此當前為非空檔、制動狀態，處理器（組合儀表控制器）驅動空檔位置指示燈熄滅、手制動狀態指示燈點亮同時驅動蜂鳴器蜂鳴報警。

與現有技術相比，本發明的有益效果是：

本發明能夠有效的提醒操作人員壓路機處于手制動未釋放，便掛檔行走的這種狀態，從而起到對手制動裝置進行有效的保護，它的作用有：

一、能夠?qū)諜n位置狀態進行燈光指示，以及對手制動是否處于釋放狀態進行燈光報警；

二、當壓路機行走、手制動未釋放時，能夠通過燈光報警及蜂鳴器進行報警，從而提醒壓路機操作人員進行手制動釋放。

附圖說明

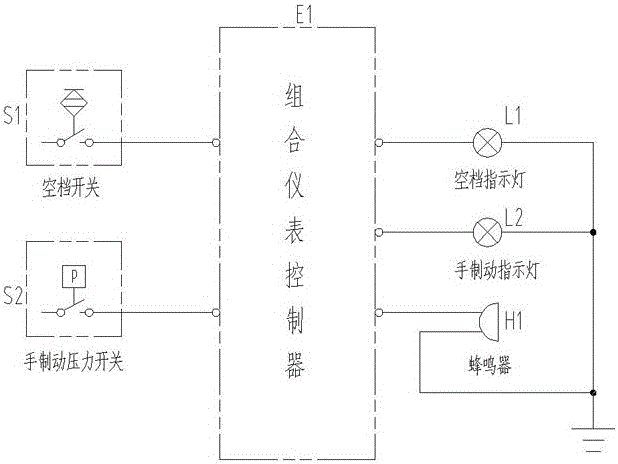

圖1為本發明一種壓路機手制動保護裝置的電路結構示意簡圖。

圖2為本發明一種壓路機手制動保護裝置的空檔位置開關的安裝結構示意圖。

圖3為本發明一種壓路機手制動保護裝置的手制動壓力開關所處的壓路機手制動閥處的結構示意圖。

圖4為本發明一種壓路機手制動保護裝置的流程狀態示意圖。

其中：

組合儀表控制器E1、空檔位置開關S1、手制動壓力開關S2、空檔指示燈L1、手制動指示燈L2、蜂鳴器H；

變速箱箱體1、掛擋軸桿1.1、軸桿槽1.2、滾珠1.3、彈簧1.4、掛擋手柄1.5。

具體實施方式

參見圖1~4，本發明涉及的一種壓路機手制動保護裝置，所述裝置包含有空檔位置開關S1和手制動壓力開關S2，所述空檔位置開關S1和手制動壓力開關S2連接至處理器，所述處理器上連接有空檔指示燈L1、手制動指示燈L2和蜂鳴器H；

進一步的，所述處理器為組合儀表控制器E1；

具體的講，空檔位置開關S1安裝于壓路機的變速箱上，所述變速箱包含有變速箱箱體1，所述變速箱箱體1內穿接有掛擋軸桿1.1，所述掛擋軸桿1.1位于變速箱箱體1外的一端上設置有掛擋手柄1.5，本專利的改進點在于：所述變速箱箱體1的箱壁上安裝有一連通管，該連通管內設置有滾珠1.3和彈簧1.4，所述滾珠1.3的直徑與連通管的管徑相一致，所述掛擋軸桿1.1的外壁上設置有軸桿槽1.2，且滾珠1.3的下部掉落至軸桿槽1.2內，所述彈簧1.4壓合在滾珠1.3上，且連通管的頂部設置有封堵螺栓，所述封堵螺栓位于連通管的一側安裝空檔位置開關S1，且該封堵螺栓將空檔位置開關S1和彈簧1.4壓合在滾珠1.3上；

使用時，當掛擋手柄1.5位于空檔位置時，空檔位置開關S1閉合，當掛擋手柄1.5離開空檔位置時，空檔位置開關S1斷開；該空檔位置開關S1采用普通按鈕開關即可；

所述手制動壓力開關S2安裝于壓路機的手制動閥的出氣口上，通過去出氣口的氣壓的大小進行判斷；當手制動閥按下時，手制動壓力開關S2閉合，當手制動閥釋放時，手制動壓力開關S2斷開；

本發明具有下述四種狀態：

工作狀態1：當掛檔手柄1.5位于空檔位置且手制動未釋放時，此時空檔位置開關S1閉合，手制動壓力開關S2閉合，因此當前為空檔、制動狀態，處理器（組合儀表控制器E1）驅動空檔位置指示燈L1點亮、手制動狀態指示燈L2點亮；

工作狀態2：當掛檔手柄1.5位于空檔位置且手制動釋放時，此時空檔位置開關S1閉合，手制動壓力開關S2斷開，因此當前為空檔、非制動狀態，處理器（組合儀表控制器E1）驅動空檔位置指示燈L1點亮、手制動狀態指示燈L2熄滅；

工作狀態3：當掛檔手柄1.5離開空檔位置且手制動釋放時，此時空檔位置開關S1斷開，手制動壓力開關S2斷開，因此當前為非空檔、非制動狀態，處理器（組合儀表控制器E1）驅動空檔位置指示燈L1熄滅、手制動狀態指示燈L2熄滅；

工作狀態4：當掛檔手柄1.5離開空檔位置且手制動未釋放時，此時空檔位置開關S1斷開，手制動壓力開關S2閉合，因此當前為非空檔、制動狀態，處理器（組合儀表控制器E1）驅動空檔位置指示燈L1熄滅、手制動狀態指示燈L2點亮同時驅動蜂鳴器H1蜂鳴報警；

在上述四種狀態中通過組合儀表控制器E1來進行邏輯控制、并進行聲光報警，從而降低由于誤操作而導致剎車片磨損的情況，延長手制動裝置的使用壽命，提高手制動系統的可靠性及安全性。

另外：需要注意的是，上述具體實施方式僅為本專利的一個優化方案，本領域的技術人員根據上述構思所做的任何改動或改進，均在本專利的保護范圍之內。
