本發明涉及燃料電池與鎳氫電池混合動力叉車的混合動力系統及控制方法，具體地說，通過燃料電池與鎳氫電池的混聯工作來實現混合動力叉車的驅動和升降。

背景技術：

隨著我國物流業的快速發展，叉車的需求量和保有量迅速增加。作為工程機械的叉車在推動經濟發展的同時，也面臨著能源危機及環境污染等一系列問題。近年來，我國原油消費增長速度遠不及國內原油生產供應增長速度，導致我國的石油進口數量逐年增加，石油生產國的石油產量與供應，石油運輸通道的安全，我國與石油主要生產國之間的關系等嚴重影響著我國的能源安全。石油燃燒排放廢氣中的二氧化碳會造成溫室效應，使得全球變暖。許多城市的空氣污染已經超過健康許可標準，直接危害了人們的健康和生活環境。為了解決這些問題，更好的服務于社會發展和人類生產活動，叉車的發展將朝著可持續發展的方向前進。

目前內燃機叉車占據了國內的主要市場，其工作效率低，對環境產生污染，工作產生噪聲等使其在很多行業受到限制。發展蓄電池和燃料電池驅動的新能源叉車成為叉車未來發展的方向。燃料電池混合動力叉車作為一種綠色叉車，使用氫氣為燃料，克服了電動叉車連續工作時間短，充電時間長等缺陷，具有工作效率高，沒有噪聲污染和污染物排放等優點。

燃料電池輸出性能隨負載的變化波動大，嚴重影響電池的效率和壽命。叉車運行工況比較固定，需要進行頻繁的制動和升降等操作，這要求能夠?qū)χ苿?dòng)能量和下降勢能進行回收利用。燃料電池系統工作時動態響應速度慢，輸出性能差。這些都需要系統中加入了鎳氫電池，使其與燃料電池配合工作，以此來完善叉車的使用性能要求。

技術實現要素：

本發明是一種綠色叉車，通過燃料電池與鎳氫電池的混合來完成叉車日常工況中頻繁的驅動和升降作業。鎳氫電池作為動力和能量?jī)?chǔ)存元件，可以存儲叉車進行制動減速過程中回收的動能和進行下降作業時回收的勢能，達到了節能減排的目的。

本發明是通過以下技術方案實現的。

本發明為燃料電池和鎳氫電池混合動力系統及其控制方法，燃料電池和鎳氫電池混合動力系統裝置包括：整車控制器、燃料電池、燃料電池控制器、鎳氫電池、電池管理器、充電控制器、DC/DC轉換器、逆變器、電機控制器、牽引電機、起升電機、電機控制器、液壓泵、耦合器和差速/減速機構。其中整車控制器通過CAN總線網絡接收駕駛員的指令及叉車的其他反饋信號，轉化為各種執行信號，用以確保動力系統的各個部件都工作在限制范圍內。 燃料電池為系統提供電能。DC/DC轉換器用于匹配電池組的電壓和變頻器的直流母線，可以對燃料電池的輸出電壓、最大輸出電流以及功率進行控制，對燃料電池系統是一個很好的保護，可以保證其安全運行。逆變器負責控制流入或者流出電機的功率流方向和大小。電池管理器實時監測鎳氫電池的荷電狀態，并控制其充放電行為。充電控制器負責在鎳氫電池電量低時燃料電池給鎳氫電池充電，制動能量回收時牽引電機2運行在發電狀態將動能轉化為電能儲存在鎳氫電池中，勢能回收時起升電機2運行在發電狀態將勢能轉化為電能儲存在鎳氫電池中。

鎳氫電池作為動力和能量?jī)?chǔ)存元件。當叉車啟動、加速、爬坡或者舉升貨物時，需求功率急劇增加，鎳氫電池會提供燃料電池以外的功率。叉車在進行減速或制動時，牽引電機運行在發電狀態將動能轉化為電能儲存在鎳氫電池中。叉車在進行下降作業時，起升電機運行在發電狀態將勢能轉化為電能儲存在鎳氫電池中進行回收再利用。

燃料電池、鎳氫電池以及牽引電機、起升電機的輸出功率和輸出轉矩能夠保證叉車在以最高車速行駛、最大爬坡速度爬坡以及最大舉升貨物時的最大功率需求和轉矩需求。

所述燃料電池為質子交換膜燃料電池。

所述電機為永磁同步電機。

所述電池為鎳氫電池。

本發明的控制方法是針對不同的工況和條件對系統輸入不同的控制操作，本發明的工作模式包括(1)輕載驅動；(2)負載驅動；(3)怠速；(4)輕載起升；(5)負載起升；(6)輕載下降；(7)負載下降。其中叉車制動減速時能夠進行制動能量回收，下降作業時能夠進行勢能回收。所述控制方法步驟如下；

步驟a1、確定燃料電池工作時最大效率點的功率以及鎳氫電池的SOC范圍；

步驟a2、整車控制器依據駕駛員的指令信號，負載信號與鎳氫電池的SOC值等對動力系統的工作模式進行判定，叉車工作模式的切換判定如圖3所示。

步驟a3、整車控制器通過CAN總線網絡接收駕駛員的指令計算需求轉矩以及接收來自子系統控制模塊的反饋信號并加以分析后，通過控制燃料電池控制器，電池管理器，電機控制器，充電控制器等在燃料電池和鎳氫電池之間進行輸出功率的合理分配，以保證滿足叉車的動力性要求。

在整個叉車系統中，能量管理策略對叉車的控制是經由駕駛員的操作開始的。在實際運行工況中，為更好的保護燃料電池，在怠速的控制策略中燃料電池不運行。在進行燃料電池與鎳氫電池之間的功率分配時，通過鎳氫電池充放電的調節，盡量保證燃料電池在最大效率點附近工作，當功率不足時由鎳氫電池補充。

步驟b1、叉車處于驅動模式，ν＞0,a＞0時，鎳氫電池soc＞soc_min叉車由燃料電池與鎳氫電池聯合進行加速，鎳氫電池soc＜soc_min單獨由燃料電池進行加速。當叉車加速到一定程度，開始以ν＞0,a＝0的狀態平穩運行，此時當叉車輕載時，燃料電池單獨驅動，鎳氫電池電量低時，并由燃料電池進行充電；負載時，燃料電池與鎳氫電池聯合進行驅動，鎳氫電池soc＜soc_min單獨由燃料電池驅動。當T_req＜0，ν≠0時，叉車進行制動。其中，當時soc＜soc_max，叉車進行再生制動，兩個牽引電機運行在發電狀態將動能轉化為電能儲存在鎳氫電池中；當soc＞soc_max時，叉車由機械摩擦制動力和再生制動力進行聯合制動。

步驟b2、當叉車處于聯合驅動模式時，能量管理策略對叉車的控制是由駕駛員對踏板的操作開始的。駕駛員根據工作環境操作加速踏板，車輪便會有一個需求轉矩，經過能量管理控制模塊的分析對燃料電池和鎳氫電池進行功率的合理分配，為盡量保證燃料電池在最大效率點附近工作，燃料電池會得到一個功率設定值，在燃料電池模塊中有一個燃料電池輸出功率上限值，燃料電池的功率設定值要根據燃料電池輸出功率的上限值進行調整，并將調整后的燃料電池的功率設定值反饋回能量控制模塊。根據調整的燃料電池的功率設定值得到相對應的牽引電機的轉矩設定值，通過電機控制模塊，最終得到其所對應的牽引電機實際輸出轉矩值。在駕駛員對加速踏板或制動踏板進行操作時，會對車輪產生一個需求轉矩，結合牽引電機2實際的轉矩輸出得到叉車對牽引電機1的一個需求轉矩。

步驟c1、當叉車處于起升模式，空載時燃料電池通過兩個起升電機帶動兩個液壓泵進行起升作業，soc＜soc_max時燃料電池給鎳氫電池組充電；負載時燃料電池和鎳氫電池通過兩個起升電機各自帶動一個液壓泵聯合進行起升作業，燃料電池不給鎳氫電池組充電當。當叉車處于下降模式，進行勢能回收，勢能回收閥打開，兩個起升電機運行在發電狀態將下降勢能轉化為電能存儲在鎳氫電池中。

步驟c2、當叉車處于聯合起升模式時，能量管理策略對叉車的控制是由駕駛員對升降操縱桿的操作開始的。駕駛員根據工作環境操作升降操縱桿，液壓泵便會有一個需求轉矩，經過能量管理控制模塊的分析對燃料電池和鎳氫電池進行功率的合理分配，為盡量保證燃料電池在最大效率點附近工作，燃料電池會得到一個功率設定值，在燃料電池模塊中有一個燃料電池輸出功率上限值，燃料電池的功率設定值要根據燃料電池輸出功率的上限值進行調整，并將調整后的燃料電池的功率設定值反饋回能量控制模塊。根據調整的燃料電池的功率設定值得到相對應的起升電機的轉矩設定值，通過電機控制模塊，最終得到其所對應的起升電機實際輸出轉矩值。

附圖說明

圖1是本發明叉車整車結構圖。

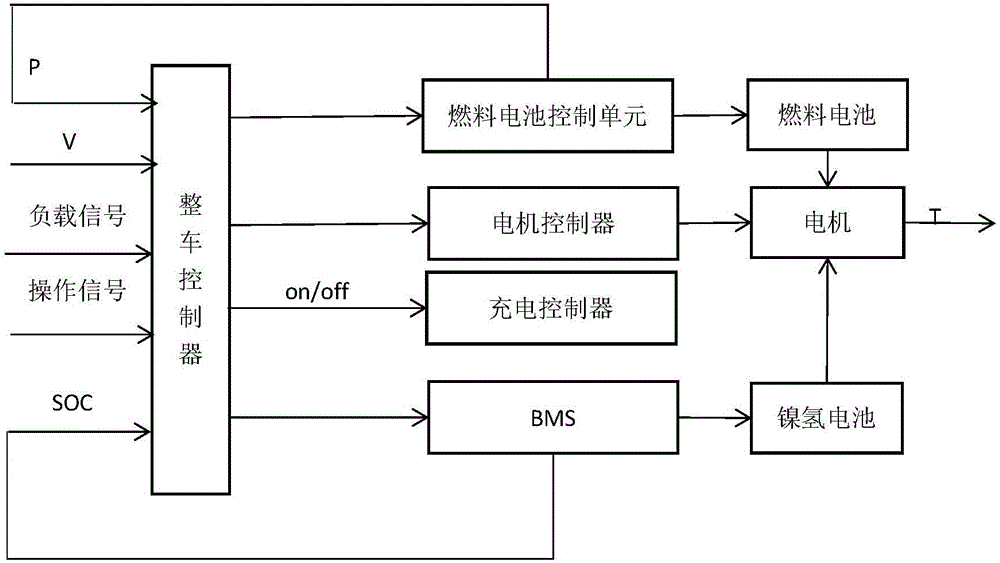

圖2是本發明叉車控制策略結構圖。

圖3是本發明叉車工作模式圖。

圖4是本發明叉車驅動作業時能量管理策略示意圖。

圖5是本發明叉車起升作業時能量管理策略示意圖。

圖6是本發明叉車驅動及能量回收控制流程圖。

具體實施方式

下面結合附圖1、2、3、4、5、6進一步說明本發明的具體結構、工作過程與能量管理策略。

一種燃料電池叉車的混合動力系統及控制方法，如圖1所示，其結構組成包括整車控制器、燃料電池、燃料電池控制器、鎳氫電池、電池管理器、充電控制器、DC/DC轉換器、逆變器、電機控制器、牽引電機、起升電機、電機控制器、液壓泵、耦合器。其中包含了叉車驅動系統、起升系統和能量回收系統。

根據附圖2所示，整車控制器通過CAN總線網絡接收駕駛員的指令及叉車的其他反饋信號，先確定叉車的工作模式，然后確定每一工作模式下的各種執行信號，用以確保動力系統的各個部件都工作在限制范圍內，其中要對燃料電池和鎳氫電池進行功率的合理分配且盡量保證燃料電池在最大效率點附近工作。

根據附圖3所示，本發明的工作模式包括輕載驅動、負載驅動、怠速、輕載下降、負載下降、輕載起升、負載起升。

根據附圖4所示，當叉車處于驅動模式時，能量管理策略對叉車的控制是由駕駛員對踏板的操作開始的。駕駛員根據工作環境操作加速踏板，車輪便會有一個需求轉矩，經過能量管理控制模塊的分析對燃料電池和鎳氫電池進行功率的合理分配，為盡量保證燃料電池在最大效率點附近工作，燃料電池會得到一個功率設定值，在燃料電池模塊中有一個燃料電池輸出功率上限值，燃料電池的功率設定值要根據燃料電池輸出功率的上限值進行調整，并將調整后的燃料電池的功率設定值反饋回能量控制模塊。根據調整的燃料電池的功率設定值得到相對應的牽引電機的轉矩設定值，通過電機控制模塊，最終得到其所對應的牽引電機實際輸出轉矩值。在駕駛員對加速踏板或制動踏板進行操作時，會對車輪產生一個需求轉矩，結合牽引電機2實際的轉矩輸出得到叉車對牽引電機1的一個需求轉矩。

根據附圖5所示，當叉車處于起升模式時，能量管理策略對叉車的控制是由駕駛員對升降操縱桿的操作開始的。駕駛員根據工作環境操作升降操縱桿，液壓泵便會有一個需求轉矩，經過能量管理控制模塊的分析對燃料電池和鎳氫電池進行功率的合理分配，為盡量保證 燃料電池在最大效率點附近工作，燃料電池會得到一個功率設定值，在燃料電池模塊中有一個燃料電池輸出功率上限值，燃料電池的功率設定值要根據燃料電池輸出功率的上限值進行調整，并將調整后的燃料電池的功率設定值反饋回能量控制模塊。根據調整的燃料電池的功率設定值得到相對應的起升電機的轉矩設定值，通過電機控制模塊，最終得到其所對應的起升電機實際輸出轉矩值。在駕駛員對升降操縱桿進行操作時，液壓泵會產生需求轉矩，結合起升電機2實際的轉矩輸出得到叉車對起升電機1的一個需求轉矩。

根據附圖6所示，在車輛的能量管理策略中，通過叉車的加速踏板信號、制動踏板信號和車速的信號等計算當前狀態下叉車的需求轉矩T_req，判斷需求轉矩的正負來進一步確定動力系統的工作狀態。

根據附圖6所示，當T_req＜0，ν≠0時，叉車進行制動。其中，當soc＜soc_max時，叉車進行再生制動；當soc＞soc_max時，叉車由機械摩擦制動力和再生制動力進行聯合制動。當T_req＜0，ν＝0時，進行勢能回收，勢能回收閥打開，電機發電鎳氫電池儲能。

根據附圖6所示，當叉車處于驅動模式T_req＞0。其中，當ν＝0,a＝0時，燃料電池給鎳氫電池充電，使soc提高到接近soc_max。當ν＝0,a＞0時，叉車開始起步加速，由于燃料電池系統在啟動時可提供的能量過低，所以由燃料電池和鎳氫電池聯合進行啟動。此時叉車處于ν＞0,a＞0的狀態，根據鎳氫電池soc狀態叉車由燃料電池與鎳氫電池聯合進行加速或單獨由燃料電池進行加速。當叉車加速到一定程度，開始以ν＞0,a＝0的狀態平穩運行，此時當叉車輕載時，燃料電池驅動，鎳氫電池電量低時，并由燃料電池進行充電；負載時，燃料電池與鎳氫電池聯合進行驅動。
