本申請主張基于2016年1月7日申請的日本專利申請第2016-002094號的優先權。該日本申請的全部內容通過參考援用于本說明書中。

本發明涉及一種輸送臺車。

背景技術：

專利文獻1中公開了一種在多個車輪(一對前車輪和一對后車輪)上分別連結齒輪馬達而成的四輪驅動輸送臺車。

齒輪馬達是馬達和減速機構連結而成的。在該專利文獻1中公開的輸送臺車的齒輪馬達中，針對馬達串聯連接有兩級的減速機構，而且該減速架構為輸入軸和輸出軸同軸配置的直線減速機構。

專利文獻1：日本特開2011-178374號公報

上述專利文獻1中公開的輸送臺車的載物臺的尺寸比較大，因此，設置在各個車輪的齒輪馬達不會彼此干擾。但是若要使載物臺更加緊湊化，則存在如下問題：在一對前車輪的齒輪馬達彼此之間、一對后車輪的齒輪馬達彼此之間、車體左側的前車輪和后車輪的齒輪馬達彼此之間、或者車體右側的前車輪和后車輪的齒輪馬達彼此之間會產生尺寸上的干擾。

技術實現要素：

本發明是為了解決這種現有問題而完成的，其課題為避免各個車輪的齒輪馬達彼此干擾，并且使輸送臺車更加緊湊化。

本發明通過下述結構的輸送臺車來解決上述課題，所述輸送臺車具備一對前車輪、一對后車輪以及連結于各個所述前車輪及各個所述后車輪的齒輪馬達，在所述輸送臺車中，所述齒輪馬達具備：正交軸減速機構，其連結于馬達的輸出軸；平行軸減速機構，其設置在所述正交軸減速機構的后級，所述平行軸減速機構的輸出軸連結于所述車輪，從車軸方向觀察時，所述正交軸減速機構與所述平行軸減速機構重疊。

在本發明中，正交軸減速機構直接連結在馬達的輸出軸上。而且，平行軸減速機構設置在該正交軸減速機構的后級。平行軸減速機構的輸出軸連結在各個車輪上。而且，從車軸方向觀察時，該正交軸減速機構與平行軸減速機構重疊。

由此，能夠在車軸方向以及與車軸正交的方向(輸送臺車的前后方向)的這兩個方向上有效地避免齒輪馬達彼此干擾。

根據本發明，能夠避免各個車輪的齒輪馬達彼此干擾，并且能夠使輸送臺車更加緊湊化。

附圖說明

圖1為表示本發明的實施方式的一例所涉及的輸送臺車整體的概略俯視圖。

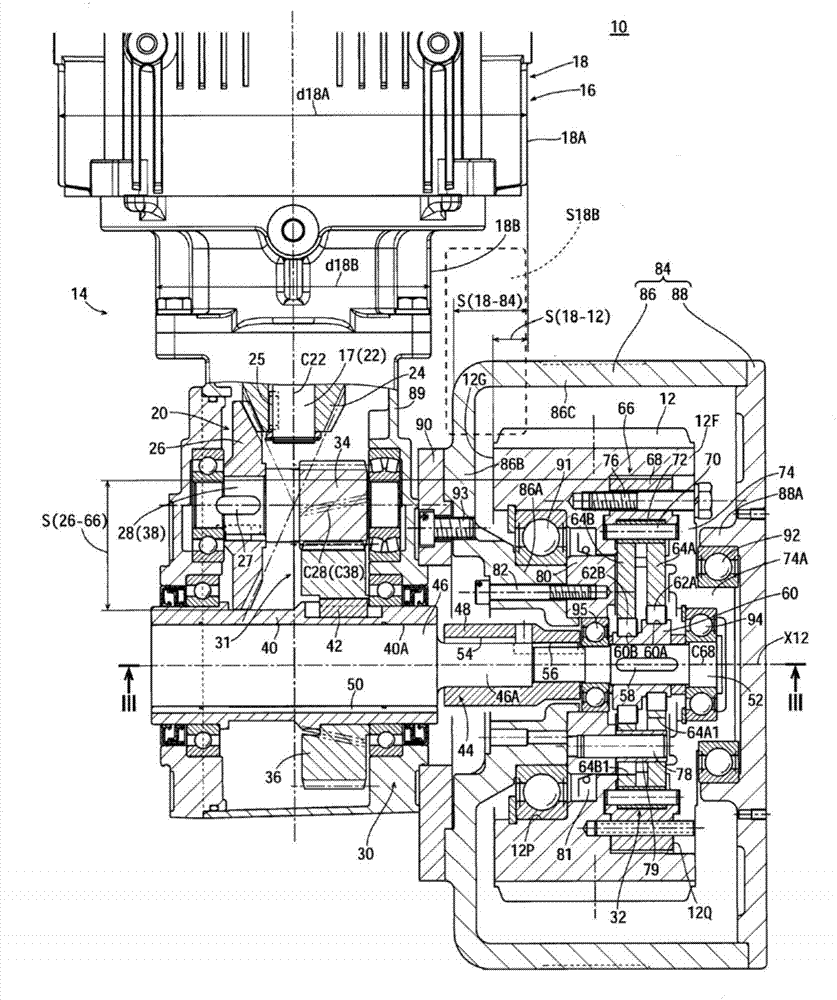

圖2為表示在圖1的輸送臺車中組裝于各個車輪的齒輪馬達的俯視剖視圖。

圖3為沿著圖2的向視iii-iii線的剖視圖。

圖4為表示本發明的另一實施方式的一例所涉及的輸送臺車中的齒輪馬達的相當于圖2的俯視剖視圖。

圖中：10-輸送臺車，12-車輪，12a、12b-一對前車輪，12c、12d-一對后車輪，14-齒輪馬達，16-馬達，17-馬達軸(馬達的輸出軸)，20-正交軸減速機構，30-平行軸減速機構，68-第2平行輸出軸(平行軸減速機構的輸出軸)，x12-車軸方向。

具體實施方式

以下，根據附圖對本發明的實施方式的一例進行詳細說明。

圖1為表示本發明的實施方式的一例所涉及的輸送臺車整體的概略俯視圖，圖2為表示在該輸送臺車中組裝于右后車輪的齒輪馬達的俯視剖視圖，圖3為沿著圖2的向視iii-iii線的剖視圖。

概略而言，該輸送臺車10具備：四個車輪12(一對前車輪12a、12b和一對后車輪12c、12d)；連結于各個車輪12的齒輪馬達14。即，輸送臺車10為四個車輪12均被驅動的四輪驅動輸送臺車。

各個齒輪馬達14的結構相同。齒輪馬達14具備：馬達16；正交軸減速機構20，連結于該馬達16的馬達軸(馬達的輸出軸：參考圖2)17；平行軸減速機構30，設置在該正交軸減速機構20的后級。

而且，在本輸送臺車10中，各個平行軸減速機構30的輸出軸(后述的第2平行輸出軸68)分別連結于各個車輪12，并且，從車軸方向x12觀察時，正交軸減速機構20與平行軸減速機構30(至少一部分)重疊。

以下進行詳述。

輸送臺車10的齒輪馬達14具備馬達16作為車輪12的驅動源。馬達16的馬達外殼18具有大致呈圓筒狀的外殼主體部18a以及外殼小徑部18b，該外殼小徑部18b從外殼主體部18a連續且以與該外殼主體部18a同軸方式形成在該外殼主體部18a的輸出側。馬達16的馬達軸17從外殼小徑部18b的徑向中央突出。

外殼小徑部18b的外徑d18b比外殼主體部18a的外徑d18a小，在外殼小徑部18b的徑向外側形成有從馬達軸17的軸向觀察時與外殼主體部18a重疊的外側空間s18b。

輸送臺車10的齒輪馬達14具備連結于馬達16的馬達軸17的正交軸減速機構20。馬達軸17兼作正交軸減速機構20的輸入軸(正交輸入軸22)(馬達軸17＝正交輸入軸22)。

齒輪馬達14的正交軸減速機構20具備小錐齒輪24以及與該小錐齒輪24嚙合的錐齒輪26。

正交軸減速機構20的小錐齒輪24經由第1鍵25連結于正交軸減速機構20的輸入軸即正交輸入軸22(＝馬達軸17)。此外，小錐齒輪24也可以直接形成于正交輸入軸22上。

正交軸減速機構20的錐齒輪26經由第2鍵27連結于正交軸減速機構20的輸出軸(即正交輸出軸)28。

在此，“正交軸減速機構”是指“輸入軸的軸心與輸出軸的軸心沿彼此垂直的方向延伸的減速機構”。這種減速機構包括輸入軸的軸心與輸出軸的軸心在共同的平面上相交的減速機構以及未在共同的平面上相交的減速機構。

作為輸入軸的軸心與輸出軸的軸心在共同的平面上相交的減速機構，例如有(圖1～圖3的結構例中所采用的)基于小錐齒輪和錐齒輪的減速機構。作為輸入軸的軸心與輸出軸的軸心未在共同的平面上相交的減速機構，例如有基于準雙曲面小齒輪和準雙曲面齒輪的減速機構或基于蝸桿和蝸輪的減速機構。本發明中的正交軸減速機構包括上述兩個概念的減速機構。

由于該齒輪馬達14的正交軸減速機構20為具備小錐齒輪24以及錐齒輪26的結構，因此正交軸減速機構20的正交輸入軸22的軸心c22與正交輸出軸28的軸心c28沿彼此垂直的方向延伸，并且在共同的平面上(相當于圖2的紙面的平面上)相交。

輸送臺車10的齒輪馬達14在正交軸減速機構20的后級具備平行軸減速機構30。

在此，“平行軸減速機構”是指“輸入軸的軸心與輸出軸的軸心沿彼此平行的方向延伸的減速機構”。此外，此處的“平行”這一概念包括同軸的概念。

更具體而言，本發明中的“平行軸減速機構”未必一定要由一級的減速級構成，也可以由兩級以上的多級的減速級構成。另外，在具備多級的減速級時，各個減速級未必一定要由同一種齒輪系構成。例如，也可以采用基于正小齒輪和正齒輪的減速級、基于簡單行星齒輪機構的減速級或基于偏心擺動型行星齒輪機構的減速級等不同種類的齒輪系的減速級混合存在的結構。

本輸送臺車10的齒輪馬達14的平行軸減速機構30具備：第1減速級31，具有螺旋小齒輪34和螺旋齒輪36的齒輪系；第2減速級32，具有偏心擺動型行星齒輪機構的齒輪系。正交軸減速機構20的正交輸出軸28兼作平行軸減速機構30的第1減速級31的輸入軸即第1平行輸入軸38(正交輸出軸28＝第1平行輸入軸38)。

在平行軸減速機構30中，相當于該平行軸減速機構30的輸入軸的第1平行輸入軸38的軸心c38與相當于該平行軸減速機構30的輸出軸的第2平行輸出軸(后述的內齒輪66的主體)68的軸心c68沿彼此平行的方向延伸。在平行軸減速機構30中，在第1平行輸入軸38與第2平行輸出軸68之間不具有不與該第1平行輸入軸38以及第2平行輸出軸68平行的旋轉軸。

平行軸減速機構30的第1減速級31具備螺旋小齒輪34以及螺旋齒輪36。

第1減速級31的螺旋小齒輪34以直切方式形成于第1平行輸入軸38。此外，螺旋小齒輪34也可以是不以直切方式形成于第1平行輸入軸38而是通過鍵等連結于第1平行輸入軸38的結構。

第1減速級31的螺旋齒輪36經由第3鍵42連結于該第1減速級31的輸出軸(即第1平行輸出軸)40。第1平行輸出軸40由具有第1中空部40a的空心軸構成。

平行軸減速機構30的第1減速級31與第2減速級32經由連結機構44連結在一起。連結機構44具備實心軸46以及連結接頭48。

具體而言，實心軸46插入于第1減速級31的第1平行輸出軸40的第1中空部40a內，并經由第4鍵50連結于該第1平行輸出軸40。實心軸46具有從第1平行輸出軸40突出的小徑部46a。連結接頭48外嵌于該實心軸46的小徑部46a以及第2減速級32的輸入軸(即第2平行輸入軸)52這兩者上，并且分別經由第5鍵54和第6鍵56連結該小徑部46a和第2平行輸入軸52。

平行軸減速機構30的第2減速級32由偏心擺動型減速機構構成。第2減速級32具備第2平行輸入軸52以及第2平行輸出軸(后述的內齒輪66的主體)68。如上所述，第2平行輸出軸68相當于平行軸減速機構30的輸出軸。車輪12連結于第2平行輸出軸68。

具體而言，在第2減速級32的第2平行輸入軸52上經由第7鍵58連結有偏心體60。在偏心體60的外周具有相對于第2平行輸入軸52的軸心偏心的兩個偏心部60a、60b。兩個偏心部60a、60b的偏心相位差為180度(向彼此相反的方向偏心)。

在偏心部60a上，經由滾子軸承62a以擺動自如的方式組裝有外齒輪64a，在偏心部60b上，經由滾子軸承62b以擺動自如的方式組裝有外齒輪64b。外齒輪64a、64b與內齒輪66內嚙合。

內齒輪66具備：第2平行輸出軸68，構成內齒輪66的主體；支承銷70，支承于該第2平行輸出軸68；內齒輥72，旋轉自如地組裝于該支承銷70且構成內齒輪66的內齒。

內齒輪66的內齒數量(內齒輥72的根數)比外齒輪64a、64b的外齒數量稍多(該例子中僅多1個)。第2平行輸出軸68經由車輪螺栓76與車輪12以及與該車輪12一體旋轉的輪板74連結。

另一方面，在外齒輪64a、64b的從軸心偏移的位置上形成有貫通孔64a1、64b1，銷部件78貫穿該貫通孔64a1、64b1。

在銷部件78的外周外嵌有滑動促進部件79。在滑動促進部件79與貫通孔64a1、64b1之間確保有相當于偏心部60a、60b的偏心量的兩倍的間隙。銷部件78被壓入于配置在外齒輪64a、64b的軸向上與負載相反的一側(車軸方向x12上的車體內側：圖2的左側)的輪架80。輪架80經由輪架螺栓82連結于車輪罩部件84。

車輪罩部件84具備罩主體86以及與該罩主體86連結的封閉板88，并且車輪罩部件84覆蓋包括車輪12的徑向外側在內的該車輪12的大致整個周圍。

更具體而言，車輪罩部件84的罩主體86具有中央支承部86a、內側罩部86b以及徑向罩部86c。

罩主體86的中央支承部86a經由輪架螺栓82連結于輪架80，并且中央支承部86a配置在連結接頭48的徑向外側且車輪12的徑向內側且相當于車軸方向x12上的該車輪12的車體內側一半的位置。

罩主體86的內側罩部86b從中央支承部86a的車軸方向x12上的車體內側端部連續且向徑向外側延伸，并且覆蓋車輪12的車體內側端面12g。

罩主體86的徑向罩部86c從內側罩部86b的徑向外側端部沿車軸方向x12延伸，并且覆蓋車輪12的徑向外側。

車輪罩部件84的封閉板88由不同于罩主體86的其他部件構成。封閉板88封閉罩主體86的徑向罩部86c的車體外側端部的開口86c1，并且覆罩包括輪板74在內的車輪12的車體外側端面12f。在封閉板88的徑向中央形成有環狀的突起部88a。

車輪罩部件84的罩主體86和封閉板88具有以使車輪12能夠與地面g(參考圖3)接地的方式在車輪12的接地部g12附近切除罩主體86和封閉板88的周向上的一部分而成的切口部86s、88s。車輪12利用從該切口部86s、88s露出的接地部g12部分與地面g接地。

車輪罩部件84具有這種結構的罩主體86和封閉板88，并且除了車輪12的接地部g12附近的切口部86s、88s以外，覆蓋該車輪12的幾乎整個周圍。車輪罩部件84的罩主體86的徑向罩部86c部分安裝在輸送臺車10的載物臺11的下部，并且安裝成(通過未圖示的馬達的驅動)以通過車輪12的車軸方向x12上中央的鉛垂線v12為轉動中心能夠水平轉動。因此，包括與車輪罩部件84成為一體的馬達16在內的車輪12能夠以所述鉛垂線v12為轉動中心進行轉動(能夠操舵)。

此外，在車輪罩部件84的罩主體86的內側罩部86b，經由罩螺栓93連結有環狀的連結板90。該環狀的連結板90上固定有容納正交軸減速機構20和平行軸減速機構30的第1減速級31的中間外殼89，而且在該中間外殼89上連結有馬達16的馬達外殼18。

如上所述，在本輸送臺車10中，平行軸減速機構30的第2減速級32的輪架80通過輪架螺栓82與車輪罩部件84成為一體。車輪12(與輪板74一同)通過車輪螺栓76與平行軸減速機構30的第2減速級32的第2平行輸出軸(內齒輪66的主體)68成為一體。成為一體的車輪12、第2平行輸出軸68以及輪板74通過內側車輪軸承91及外側車輪軸承92相對于與輪架80成為一體的車輪罩部件84進行旋轉。

更具體而言，車輪12具有沿車軸方向x12連續貫通的車輪外側中空部12q以及車輪內側中空部12p。在車輪外側中空部12q中容納有平行軸減速機構30的第2減速級32的第2平行輸出軸(內齒輪66的主體)68。

另外，在車輪內側中空部12p中容納有第2減速級32的輪架80以及與該輪架80成為一體的車輪罩部件84的中央支承部86a。在車輪罩部件84的中央支承部86a的外周與車輪內側中空部12p之間配置有所述內側車輪軸承91。

此外，在車輪內側中空部12p與輪架80的外周之間配置有油封81。

另一方面，輪板74由在徑向中央部具有向車體外側突出的凸部74a的圓盤狀部件構成。而且，在車輪罩部件84的封閉板88的突起部88a的內周與該輪板74的凸部74a的外周之間配置有所述外側車輪軸承92。

此外，在該輪板74的凸部74a的內周與第2減速級32的第2平行輸入軸52的外周之間配置有輸入軸外側軸承94。另外，在輪架80的內周與第2平行輸入軸52的外周之間配置有輸入軸內側軸承95。第2減速級32的第2平行輸入軸52被該輸入軸外側軸承94和輸入軸內側軸承95支承為旋轉自如。

在此，在本輸送臺車10的齒輪馬達14中，從車軸方向x12觀察時，其正交軸減速機構20與平行軸減速機構30重疊。

“從車軸方向觀察時，正交軸減速機構與平行軸減速機構重疊”是指“從車軸方向觀察時，組裝于正交軸減速機構的輸出軸上的輸出齒輪與組裝于平行軸減速機構的最后一級的輸出軸上的輸出齒輪至少一部分重疊”。

具體而言，在該輸送臺車10中，從車軸方向x12觀察時，組裝于正交軸減速機構20的正交輸出軸28上的錐齒輪26(輸出齒輪)與組裝于平行軸減速機構30的第2減速級32(最后一級)的第2平行輸出軸(內齒輪66的主體)68上的內齒輪(輸出齒輪)66彼此重疊s(26-66)。

如上所述，在該輸送臺車10中，平行軸減速機構30的第2減速級32的內齒輪66容納在車輪12的徑向內側。換言之，可以理解為，在該輸送臺車10中，平行軸減速機構30的至少一部分配置在車輪12的徑向內側。

另外，本輸送臺車10的馬達外殼18在外殼小徑部18b的徑向外側具有從馬達軸17的軸向觀察時與外殼主體部18a重疊的外側空間s18b。在本輸送臺車10中，在平行軸減速機構30中組裝基于螺旋小齒輪34和螺旋齒輪36的第1減速級31，并使車輪罩部件84的一部分與該外側空間s18b重疊。即，從該馬達16的軸向觀察時，使馬達16與(覆蓋車輪12的徑向外側的)車輪罩部件84重疊s(18-84)。

在本輸送臺車10中，從馬達16的馬達軸17的軸向觀察時，馬達外殼18還與車輪12重疊s(18-12)。

接下來說明該輸送臺車10的作用。首先，對有關該輸送臺車10的齒輪馬達14的動力傳遞的作用進行說明。

若馬達16的馬達軸17旋轉，則經由第1鍵25連結于該馬達軸17的正交軸減速機構20的小錐齒輪24旋轉。由此，與該小錐齒輪24嚙合的錐齒輪26旋轉。

錐齒輪26的旋轉通過固定有該錐齒輪26的正交輸出軸28(平行軸減速機構30的第1平行輸入軸38)的旋轉而傳遞至設置在該正交軸減速機構20的后級的平行軸減速機構30的第1減速級31的螺旋小齒輪34。若螺旋小齒輪34旋轉，則與該螺旋小齒輪34嚙合的螺旋齒輪36旋轉。由此，固定有螺旋齒輪36的第1平行輸出軸40旋轉，而且經由實心軸46和連結接頭48，平行軸減速機構30的第2減速級32的第2平行輸入軸52旋轉。

若第2平行輸入軸52旋轉，則通過偏心體60的偏心部60a、60b的偏心旋轉，外齒輪64a、64b經由滾子軸承62a、62b進行擺動。外齒輪64a、64b與內齒輪66內嚙合，并且外齒輪64a、64b的自轉被固定于輪架80的銷部件78限制。

因此產生如下現象：由內齒輪66的主體構成的第2平行輸出軸68旋轉與內齒輪和外齒輪64a、64b的齒數差相應的量(1齒量)。通過第2平行輸出軸68的旋轉，經由車輪螺栓76與該第2平行輸出軸68成為一體的車輪12進行旋轉，從而能夠使輸送臺車10行走。

車輪12及輪板74通過內側車輪軸承91和外側車輪軸承92支承于與輪架80成為一體的車輪罩部件84。車輪罩部件84安裝在輸送臺車10的載物臺11的下部，并且安裝成以通過車輪12的車軸方向x12上的中央的鉛垂線v12作為轉動中心轉動自如。因此，通過使車輪罩部件84繞鉛垂線v12轉動，能夠使(包括與車輪罩部件84成為一體的馬達16在內的)車輪12轉動(操舵)。

在此，例如，在像專利文獻1中所記載的那樣僅由同軸型的平行軸減速機構構成齒輪馬達的情況下，一對前車輪的齒輪馬達以及一對后車輪的齒輪馬達均排列成其馬達軸朝向車軸方向，因此成為阻礙輸送臺車的車軸方向上的長度的緊湊化的原因。該情況在由非同軸型的平行軸減速機構構成齒輪馬達時也同樣存在。

另一方面，若將正交軸減速機構組裝于齒輪馬達，則能夠?qū)X輪馬達排列成其馬達軸朝向與車軸方向垂直的方向(輸送臺車的前后方向)，因此能夠消除齒輪馬達在車軸方向上彼此干擾的問題。

但是，此時，例如，若先在馬達的馬達軸上連結平行軸減速機構后在其后級組裝正交軸減速機構，則不得不將正交軸減速機構和平行軸減速機構這兩個減速機構的大半部分配置在車輪的軸向外側，其結果，這次成為阻礙輸送臺車的前后方向上的長度的緊湊化的原因。

對此，在本輸送臺車10中，通過如下作用來實現輸送臺車10的緊湊化。

首先，在馬達16的馬達軸17上連結正交軸減速機構20。由此，能夠?qū)?長度在馬達軸17的軸向上較大的)馬達16配置成其馬達軸17朝向輸送臺車10的前后方向。由此，能夠使輸送臺車10的車輪12之間的車軸方向上的長度緊湊化。

而且，在本輸送臺車10中，平行軸減速機構30連結在正交軸減速機構20的后級，并且平行軸減速機構30的輸出軸(第2平行輸出軸68)連結于車輪12。在結構上，將平行軸減速機構30的一部分或全部容納在車輪12的徑向內側是比較容易的，因此，可以根據輸送臺車10的具體的車軸方向上的長度以及前后方向上的長度，通過更加靈活的設計而使輸送臺車10緊湊化。

具體而言，在本輸送臺車10中，從車軸方向x12觀察時，組裝于正交軸減速機構20的正交輸出軸28上的錐齒輪26與組裝于平行軸減速機構30的第2減速級32的第2平行輸出軸(內齒輪66的主體)68上的內齒輪66(輸出齒輪)重疊s(26-66)。即，從車軸方向x12觀察時，正交軸減速機構20與平行軸減速機構30重疊。因此，能夠使輸送臺車10的前后方向上的長度更加緊湊相當于重疊的量。

另外，在本輸送臺車10中，平行軸減速機構30的第2減速級32的整個內齒輪66容納在車輪12的徑向內側。即，平行軸減速機構30的至少一部分配置在車輪12的徑向內側。該結構有助于輸送臺車10的車軸方向上的長度的緊湊化。

另外，本輸送臺車10的馬達外殼18在外殼小徑部18b的徑向外側具有從馬達軸17的軸方向觀察時與外殼主體部18a重疊的外側空間s18b。在本輸送臺車10中，在平行軸減速機構30組裝了基于螺旋小齒輪34和螺旋齒輪36的第1減速級31，避免了外殼主體部18a與(覆蓋車輪12的徑向外側的)車輪罩部件84發生干擾，并在該外側空間s18b部分配置了該車輪罩部件84的一部分。即，從該馬達16的軸向觀察時，馬達16與車輪罩部件84重疊s(18-84)。

此外，從馬達16的軸向觀察時，馬達16還與車輪12重疊s(18-12)。由此，在輸送臺車10的車軸方向x12上，能夠?qū)ⅠR達16配置在更加靠近車輪12相當于上述重疊量的位置，從而能夠進一步實現輸送臺車10的車軸方向上的長度的緊湊化。

圖4表示本發明的另一實施方式的一例所涉及的輸送臺車110。

在該輸送臺車110中，由正交軸減速機構120和僅為一級的平行軸減速機構130構成齒輪馬達114的減速機構。即，平行軸減速機構130不具有上述實施方式中的第1減速級31。

在該輸送臺車110中，正交軸減速機構120的輸出軸(即，正交輸出軸)140和平行軸減速機構130的輸出軸(即，平行輸出軸)168同軸配置。

此外，在該輸送臺車110中，從車軸方向x12觀察時，整個正交軸減速機構120(整個小錐齒輪124和錐齒輪126)容納在車輪12的范圍內。

由此，尤其能夠?qū)崿F(xiàn)輸送臺車110的前后方向上的長度的緊湊化。

另外，在該輸送臺車110中，平行軸減速機構130為該平行軸減速機構130的輸入軸即平行輸入軸(＝正交輸出軸)140和輸出軸即平行輸出軸168同軸配置的直線減速機構。

由此，容易將平行軸減速機構130的一部分或全部配置在車輪12的徑向內側，能夠?qū)崿F(xiàn)輸送臺車110的車軸方向上的長度的緊湊化。該圖4的結構例所涉及的輸送臺車110在想要使前后方向上的長度緊湊化時尤其有效。

關于其他結構，與之前的實施方式大致相同，因此，在附圖中，對于具有相同或類似功能的部件標注相同的符號，并省略重復說明。

此外，在上述實施方式中，正交軸減速機構的正交輸入軸兼作馬達軸，但是也可以由不同于馬達軸的其他部件構成正交軸減速機構的輸入軸(例如，可以采用通過接頭等與馬達軸連結的結構)。

另外，在上述實施方式中，作為正交軸減速機構，采用了輸出軸的軸心與輸入軸的軸心在共同的平面上相交且基于小錐齒輪和錐齒輪的減速機構。但是，如上所述，本發明的正交軸減速機構還包括輸出軸的軸心與輸入軸的軸心未在共同的平面上相交的(軸心錯開的)減速機構。這種軸心錯開的正交軸減速機構例如在想要將馬達的軸心保持為與地面平行并且要調整馬達的離地高度時能夠成為有效的方式。
