技術領域

本發明涉及汽車技術領域，特別是涉及基于自動擋車輛的擋位控制發動機停機的方法。

背景技術：

對比自動擋車輛的發動機啟停與手動擋車型的發動機啟停，在功能的實現方面有著較大的區別。自動變速器的啟停需要自動變速箱控制單元(TCU)和電子控制單元(ECU，Electronic Control Unit)以及電子駐車系統(EPB，Electric Parking Brake)配合實現。其安全問題尤其需要得到仔細的考慮。

手動擋車輛主要是通過擋位開關、離合器位置開關、制動踏板信號、車速信號等方面判定當前狀態是否滿足駕駛員的發動機停機需求，需保證在停機時不影響駕駛員的安全性、舒適性，不需考慮變速器的一些相關狀態。

而針對自動擋車輛，ECU不僅要采集整車、發動機的相關信號進行發動機停機判斷，還需要同時考慮到自動擋變速器中油壓、擋位選擇等相關信息，比手動變速器更為復雜。

在整個控制過程中，ECU對駕駛員意圖的判定起到至關重要的作用，其準確度與否直接影響到駕駛者的使用感受和安全性，而現有技術中并有沒有針對自動擋車輛的控制發動機停機。

技術實現要素：

本發明的一個目的是要提供一種基于自動擋車輛的擋位控制發動機停機的方法，包括：步驟A：檢測擋位信號；步驟B：根據擋位信號的不同，采用不同的控制策略控制發動機停機，其中，在擋位信號指示車輛變速器處于D/M擋的情況下，至少滿足以下條件時，控制發動機停機：車速低于第一預定值；且剎車信號開啟。

優選地，在步驟A之前，還需判斷：車輛的各個系統是否有故障；車輛控制器是否禁止發動機停機；車輛啟動后的車速是否超過預定的啟動車速閾值；以及車輛霧燈是否打開；若車輛的各個系統沒有故障，車輛控制器未禁止發動機停機，車輛啟動后的車速超過啟動車速閾值，且車輛霧燈未打開，則繼續進行步驟A和步驟B。

優選地，啟動車速閾值被設定為5km/h以上。

優選地，步驟B中，在擋位信號指示車輛變速器處于D/M擋的情況下，還需滿足以下條件，才控制發動機停機：空調、除霜和除霧功能均為關閉狀態；自動擋變速箱的主油道油壓大于預定值；且液力變矩器打開。

優選地，步驟B中，在擋位信號指示車輛變速器處于N/P擋的情況下，至少滿足以下條件組之一時，控制發動機停機：剎車信號開啟且車速低于第二預定值；或者剎車信號關閉且車速低于第三預定值。

優選地，步驟B中，在擋位信號指示車輛變速器處于N/P擋的情況下，還需滿足以下條件，才控制發動機停機：空調、除霜和除霧功能均為關閉狀態。

優選地，第一預定值等于第二預定值；且第三預定值小于第二預定值。

優選地，第一預定值和第二預定值均被設定為3km/h；且第三預定值被設定為1km/h。

優選地，在擋位信號指示車輛變速器處于R擋的情況下，控制發動機不停機。

優選地，在擋位信號指示車輛變速器處于D/M擋的情況下，按照以下順序進行判斷，以確定是否對發動機進行控制停機：判斷車速是否低于第一預定值；判斷空調、除霜和除霧功能是否為關閉狀態；判斷剎車信號是否開啟；判斷自動擋變速箱的主油道油壓是否大于預定值；判斷液力變矩器是否處于打開狀態。

通過電子控制單元對自動擋車輛進行檢測，在檢測到自動擋的擋位信號后，并檢測車輛的車速以及剎車信號的信息，以對自動擋車輛控制發動機停機。在自動擋車輛的前進擋D/M擋對車輛行駛狀態進行考慮，當車速低于第一預定值并且剎車燈開啟，則控制發動機停機，以達到省油的效果。

根據下文結合附圖對本發明具體實施例的詳細描述，本領域技術人員將會更加明了本發明的上述以及其他目的、優點和特征。

附圖說明

后文將參照附圖以示例性而非限制性的方式詳細描述本發明的一些具體實施例。附圖中相同的附圖標記標示了相同或類似的部件或部分。本領域技術人員應該理解，這些附圖未必是按比例繪制的。附圖中：

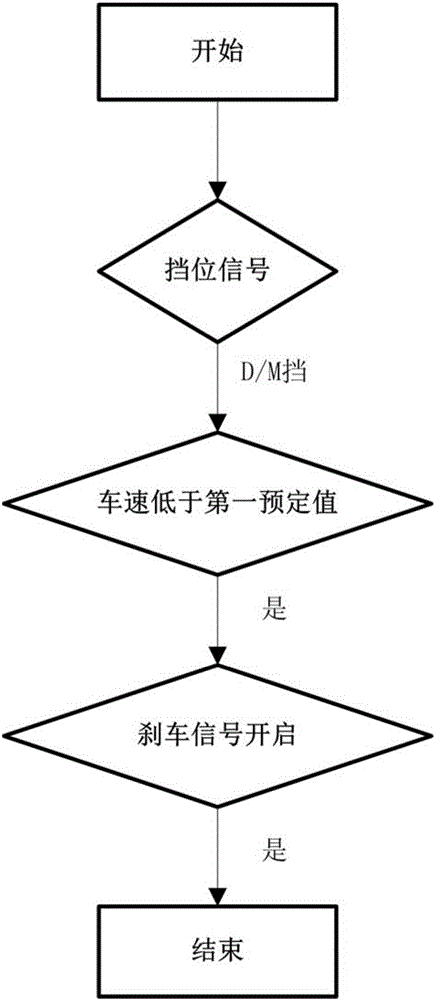

圖1是根據本發明一個實施例的基于自動擋車輛的擋位控制發動機停機的方法的流程示意圖；

圖2是根據本發明另一個實施例的基于自動擋車輛的擋位控制發動機停機的方法的流程示意圖。

具體實施方式

圖1是根據本發明一個實施例的流程示意圖，本實施例的基于自動擋車輛的擋位控制發動機停機的方法，包括：

步驟A：檢測擋位信號；

步驟B：根據擋位信號的不同，采用不同的控制策略控制發動機停機，其中，

在擋位信號指示車輛變速器處于D/M擋的情況下，至少滿足車速低于第一預定值且剎車信號開啟的條件時，控制發動機停機。

在自動擋車輛的前進擋D/M擋對車輛行駛狀態進行考慮，當車速低于第一預定值并且剎車燈開啟，則認為可以控制發動機停機，以達到省油的效果，比如在等紅燈時，避免浪費油，車輛系統自動控制發動機停機。

本實施例進一步優選地，在步驟A之前，還需判斷：

車輛的各個系統是否有故障；

車輛控制器是否禁止發動機停機；

車輛啟動后的車速是否超過預定的啟動車速閾值；以及

車輛霧燈是否打開；

若車輛的各個系統沒有故障，車輛控制器未禁止發動機停機，車輛啟動后的車速超過啟動車速閾值，且車輛霧燈未打開，則繼續進行步驟A和步驟B。

本實施例中，將啟動車速閾值設定為5km/h，此數值為最佳優選。需要說明的是，本領域技術人員可知，在不影響功能以及方法步驟的情況下，在步驟A之前的判斷步驟可以逐次進行也可以同時進行。并且相應的檢測過程均是本領域的公知常識或者車輛電腦中已經檢測的數據，此處便不對檢測進行贅述。

圖2是根據本發明另一個實施例的流程示意圖，本實施例的基于自動擋車輛的擋位控制發動機停機的方法，包括以下步驟：

步驟A：檢測擋位信號；

步驟B：根據擋位信號的不同，采用不同的控制策略控制發動機停機，其中，

在擋位信號指示車輛變速器處于D/M擋的情況下，至少滿足以下條件時，控制發動機停機：

車速低于第一預定值；

剎車信號開啟；

空調、除霜和除霧功能均為關閉狀態；

自動擋變速箱的主油道油壓大于預定值；且

液力變矩器打開。

相比于圖1的實施例的方法，通過增加空調、除霜和除霧狀態的判斷，保證駕駛員的舒適性和安全性。另外，增加對自動擋變速箱以及液力變矩器的狀態監測，其中，自動擋變速箱的主油道的油壓預定值需要根據情況進行設定。如液力變矩器鎖止，則代表此時重新啟動發動機會帶來較大沖擊。所以發動機不能停機，這樣避免了上述兩個零部件損壞。

車輛的車載電腦ECU首先需要檢測發動機停機的基本條件是否滿足才可以執行發動機操作，這樣可以在不影響駕駛員使用需求時控制發動機停機，最大化提升客戶體現，具體地，在步驟A之前，還需判斷：

車輛的各個系統是否有故障；

車輛控制器是否禁止發動機停機；

車輛啟動后的車速是否超過預定的啟動車速閾值；以及

車輛霧燈是否打開；

若車輛的各個系統沒有故障，車輛控制器未禁止發動機停機，車輛啟動后的車速超過啟動車速閾值，且車輛霧燈未打開，則繼續進行步驟A和步驟B。本實施例中，將啟動車速閾值設定為5km/h，此數值為最佳優選。需要說明的是，本領域技術人員可知，在不影響功能以及方法步驟的情況下，在步驟A之前的判斷步驟可以逐次進行也可以同時進行。并且相應的檢測過程均是本領域的公知常識或者車輛電腦中已經檢測的數據，此處便不對檢測進行贅述。

針對自動擋擋位不同，而進行區別控制策略，具體地：

步驟B中，在擋位信號指示車輛變速器處于N/P擋的情況下，至少滿足以下條件組之一時，控制發動機停機：

剎車信號開啟且車速低于第二預定值；或者

剎車信號關閉且車速低于第三預定值。

即在判斷剎車信號是否開啟后，根據判斷結果再判斷車速是否低于第二預定值或第三預定值，如果滿足上述的條件，則控制發動機停機。需要說明的是，剎車信號以及車速的檢測以及判斷的步驟也可以同時進行，實現手段為本領域技術人員所公知的，此處不再贅述。

為了保證駕駛員的舒適性和駕駛安全性，優選地，當檢測的擋位信號為N/P擋時，在不僅滿足車速低于第二預定值和剎車信號開啟的情況下，還滿足空調、除霜和除霧功能均在關閉狀態時，則控制發動機停機。

本實施例中，第一預定值等于第二預定值；且第三預定值小于第二預定值。如圖2所示，第一預定值和第二預定值均為3km/h，第三預定值被設定為1km/h。第一預定值和第二預定值為3km/h是最佳的車速設定。而在基本條件中車速的啟動車速閾值根據車輛具體需要，進行選擇。

當檢測的擋位信號為N/P擋時，當滿足車速低于1km/h和剎車信號關閉的條件時，則控制發動機停機。

在擋位信號指示車輛變速器處于D/M擋的情況下，按照以下順序進行判斷，以確定是否對發動機進行控制停機：

判斷車速是否低于第一預定值；

判斷空調、除霜和除霧功能是否為關閉狀態；

判斷剎車信號是否開啟；

判斷自動擋變速箱的主油道油壓是否大于預定值；

判斷液力變矩器是否處于打開狀態。

如果上述判斷的結果均為是時，則控制發動機停機。如果上述的檢測結果任一項為否時，則控制發動機不停機。上述的步驟順序為判斷步驟中最優選的，該判斷步驟依照停機判斷的重要等級進行逐一判斷的，其中車速判斷的重要程度最高，然后逐次降低。但是需要特別說明的是，上述的判斷順序并不是唯一的判斷順序，在不影響其他功能以及步驟沖突的情況下，該判斷步驟也可以同時進行，在滿足上述所有條件時，確定對發動機進行控制停機。

至此，本領域技術人員應認識到，雖然本文已詳盡示出和描述了本發明的多個示例性實施例，但是，在不脫離本發明精神和范圍的情況下，仍可根據本發明公開的內容直接確定或推導出符合本發明原理的許多其他變型或修改。因此，本發明的范圍應被理解和認定為覆蓋了所有這些其他變型或修改。
