本實用新型涉及一種滾輪架技術領域，特別涉及一種船艇拖車滾輪架結構。

背景技術：
一種船艇拖車滾輪架結構，用于船艇拖車上，方便船艇拖車對船艇的裝卸，然而現有的船艇拖車滾輪架高低不可調，且只適用于單一的車體方管，在日常生活中使用局限性大。

技術實現要素：

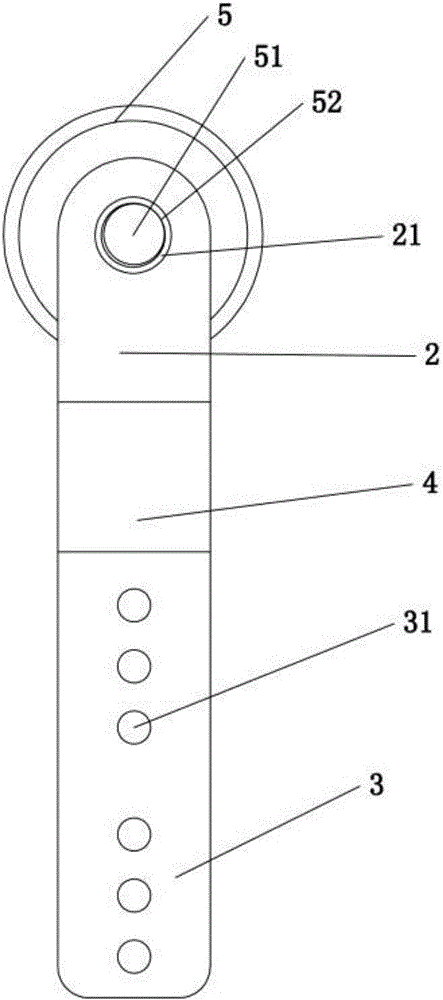

本實用新型針對現有技術的不足和缺陷，提供一種船艇拖車滾輪架，其結構簡單，適用性廣。為實現上述目的，本實用新型采取以下技術方案：一種船艇拖車滾輪架結構，包括主體，所述主體上設有滾輪，所述滾輪設有中心通孔，所述滾輪兩端設有固定塊，所述主體由滾輪座和調節桿組成，所述調節桿連接在所述滾輪座底部，所述滾輪座側壁設有與所述固定塊配合的固定孔，所述調節桿上設有多組定位孔，適用于不同的車體方管，通過固定不同的所述定位孔可以調節所述主體的高低。所述主體上還設有兩端分別與所述調節桿和所述滾輪座相抵的支撐鐵片。與現有技術相比，本實用新型的有益效果是：調節桿上設有多組定位孔，適用于不同的車體方管，通過取不同的定位孔孔位，可實現調節不同高低的目的。本實用新型結構簡單，適用性廣。附圖說明圖1是本實用新型結構示意圖；圖2是本實用新型側面結構示意圖；圖3是本實用新型滾輪結構示意圖。圖1至圖3中，1主體、2滾輪座、21固定孔、3調節桿、31定位孔、4支撐鐵片、5滾輪、51中心通孔、52固定塊。具體實施方式結合附圖對本實用新型作進一步的闡述。如圖1和圖3所示的一種船艇拖車滾輪架結構包括主體1，所述主體1上設有滾輪5，所述滾輪5設有中心通孔51，所述滾輪5兩端設有固定塊52，所述主體1由滾輪座2和調節桿3組成，所述調節桿3設于所述滾輪座2底部，所述滾輪座2側壁設有與所述固定塊52配合的固定孔21，在固定孔和固定塊連接處嵌入螺栓，穿過中心通孔，使所述滾輪可轉動可拆卸地的連接在滾輪座上，所述調節桿3上設有多組定位孔31，通過匹配不同的定位孔，實現配合不同的車體方管的目的，通過固定不同的所述定位孔31可以調節所述主體1的高低。所述主體1上設有兩端分別與所述調節桿3和所述滾輪座2相抵的支撐鐵片4，所述支撐鐵片4使所述調節桿2和所述滾輪座3的連 接更為穩固，且使整個船艇拖車滾輪架結構的載荷更高。以上所述僅是本實用新型的較佳實施方式，故凡依本實用新型專利申請范圍所述的構造、特征及原理所做的等效變化或修飾，均包括于本實用新型專利申請范圍內。
