本實用新型屬于汽車零配件技術領域，涉及一種噴水壺的放水結構。

背景技術：

汽車噴水壺用來儲存液體，噴水壺噴射液體配合雨刮器用來清洗汽車玻璃。

現有的汽車噴水壺，例如中國專利文獻資料公開了洗滌壺[申請?zhí)枺?01320175276.4；授權公告號：CN203246436U]，其包括壺管、上壺體、下壺體，壺管、上壺體、下壺體均采用注塑成型，壺管上設置有第一翻邊與上壺體上設置凸部焊接為一體，上壺體上設置的第二翻邊與下壺體上設置的第三翻邊焊接為一體。

該種結構的洗滌壺，上壺體、下壺體焊接形成壺體，壺體上并未存在放水裝置，大量用戶在實際使用車輛時，常常往洗滌噴水壺中添加自來水或純凈水，水的凝固點較高，在0℃左右洗滌壺內就開始結凍無法工作，若此時水壺內存水較多還易凍壞水壺，在即將降溫或進入寒區前，若用戶要把洗滌壺內的水換成防凍洗滌液，通常只能通過啟動雨刮器不停噴水，直到噴完為止，這種放水方式費時費力，而且需要啟動車輛和雨刮器，造成車輛的損耗以及雨刮器的磨損。

技術實現要素：

本實用新型的目的是針對現有技術中存在的上述問題，提出了一種噴水壺的放水結構，解決的技術問題是如何使噴水壺更換 液體方便。

本實用新型的目的可通過下列技術方案來實現：一種噴水壺的放水結構，其特征在于，所述放水結構包括噴水壺底部的出水嘴和放水螺栓，所述放水螺栓螺紋固連在出水嘴中，所述放水螺栓能封堵出水嘴，所述放水螺栓的側壁上具有放水通道，所述放水通道與噴水壺的內腔相連通。

正常使用時，通過放水螺栓密封出水嘴，使噴水壺不會漏水；需要將噴水壺中的水更換成防凍洗滌液時，旋松放水螺栓，使放水通道部分露在出水嘴外，此時噴水壺中的水沿著出水嘴、放水通道流到噴水壺外，由于出水嘴位于噴水壺的底部，噴水壺中的水可以排放干凈，再旋緊放水螺栓，通過放水螺栓密封出水嘴，然后往噴水壺中倒入防凍洗滌液，實現更換液體，更換方便。

在上述的一種噴水壺的放水結構中，所述放水通道沿放水螺栓的軸向設置，所述放水通道呈長條狀。放水通道該種方向的設置，使放水通道加工方便、放水順暢，從而使本噴水壺更換液體方便。

作為另一種情況，在上述的一種噴水壺的放水結構中，所述放水通道呈螺旋狀。

在上述的一種噴水壺的放水結構中，所述放水螺栓包括頭部和桿部，所述放水通道位于桿部的側壁上，所述放水通道的一端位于桿部遠離頭部的端部處，所述放水通道沿放水螺栓軸向的長度為桿部長度的1/2-4/5。放水螺栓類似普通螺栓的結構，放水螺栓旋緊時，放水通道位于出水嘴中，放水時，只需將放水螺栓旋出一部分即可，此時放水通道的部分位于出水嘴外，放水通道即可實現放水，放水方便，從而使本噴水壺更換液體方便。

在上述的一種噴水壺的放水結構中，所述放水結構還包括密封圈，所述密封圈套在桿部上，所述密封圈位于桿部和頭部的連 接處。放水螺栓旋緊時，頭部抵住密封圈使密封圈密封放水螺栓和出水嘴之間的間隙，密封的效果好。

在上述的一種噴水壺的放水結構中，所述出水嘴凸出設置在噴水壺的底部，所述出水嘴呈圓柱狀。出水嘴的形狀與放水螺栓的形狀相匹配。

在上述的一種噴水壺的放水結構中，所述噴水壺的底部具有導流腔，所述導流腔位于出水嘴的上方，且導流腔與出水嘴相連通。導流腔起到引流和導流的作用，導流腔的設置，使噴水壺中的液體能更加穩定的從出水嘴處排出，使噴水壺更換液體方便。

與現有技術相比，本實用新型提供的噴水壺的放水結構位于噴水壺的底部，通過在放水螺栓的桿部上設置放水通道，只需旋松放水螺栓，使放水通道部分露在出水嘴外即可實現放水，放水方便，更換噴水壺中的液體方便；而且只需要旋緊放水螺栓，通過放水螺栓和密封圈使出水嘴密閉，使噴水壺不會漏水。

附圖說明

圖1是本噴水壺的局部結構剖視圖。

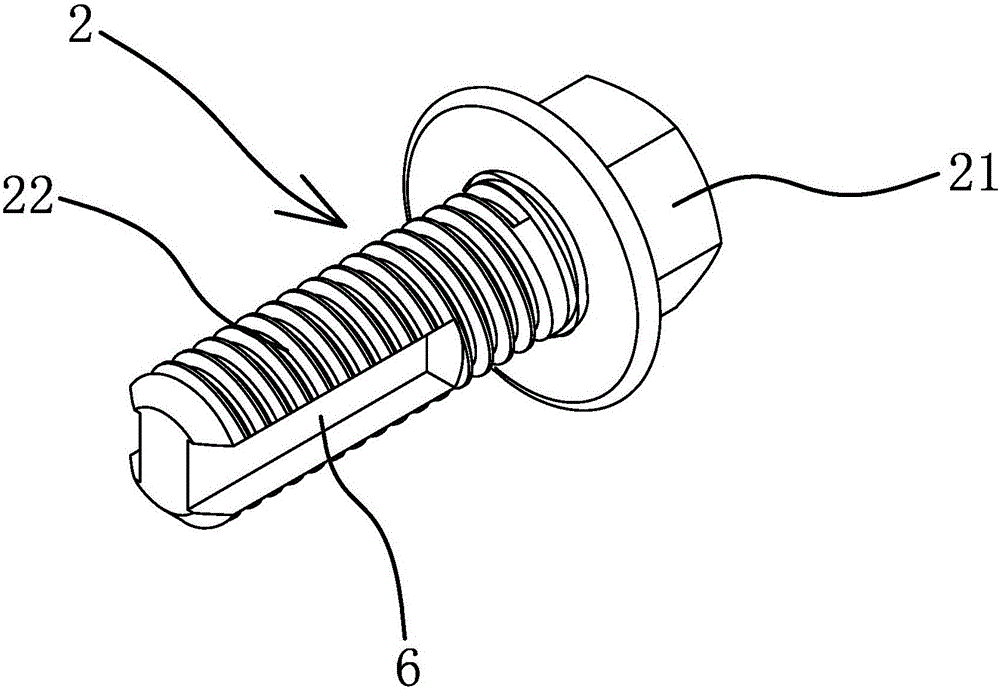

圖2是本噴水壺放水螺栓的整體結構示意圖。

圖中，1、出水嘴；2、放水螺栓；21、頭部；22、桿部；3、放水通道；4、密封圈；5、導流腔；6、噴水壺。

具體實施方式

以下是本實用新型的具體實施例并結合附圖，對本實用新型的技術方案作進一步的描述，但本實用新型并不限于這些實施例。

如圖1所示，本噴水壺6的放水結構包括出水嘴1和放水螺栓2，出水嘴1凸出設置在噴水壺6的底部，出水嘴1呈圓柱狀，放水螺栓2螺紋固連在出水嘴1中(圖中螺紋未畫出)。噴水壺6 的底部具有導流腔5，導流腔5位于出水嘴1的上方，且導流腔5與出水嘴1相連通。

如圖2所示，放水螺栓2包括頭部21和桿部22，桿部22的側壁上具有放水通道3，本實施例中，放水通道3沿放水螺栓2的軸向設置，放水通道3呈長條狀，放水通道3的一端位于桿部22遠離頭部21的端部處，放水通道3沿放水螺栓2軸向的長度為桿部22長度的3/4，在實際生產中，放水通道3沿放水螺栓2軸向的長度可以為桿部22長度的1/2或者4/5，在實際生產中，放水通道3可呈螺旋狀。

放水螺栓2的桿部22上套有密封圈4，密封圈4位于桿部22和頭部21的連接處。

正常狀態下，旋緊放水螺栓2使放水通道3位于出水嘴1中，通過放水螺栓2和密封圈4密封出水嘴1。需要更換噴水壺6中的水時，旋松放水螺栓2，使放水通道3部分露在出水嘴1外，噴水壺6中的水通過導流腔5、出水嘴1和放水通道3流出，放水方便，放水完成后，再旋緊放水螺栓2，然后將需要的防凍洗滌液倒入噴水壺6中即可。

本文中所描述的具體實施例僅僅是對本實用新型精神作舉例說明。本實用新型所屬技術領域的技術人員可以對所描述的具體實施例做各種各樣的修改或補充或采用類似的方式替代，但并不會偏離本實用新型的精神或者超越所附權利要求書所定義的范圍。

盡管本文較多地使用了出水嘴1、放水螺栓2、頭部21、桿部22、放水通道3、密封圈4、導流腔5、噴水壺6等術語，但并不排除使用其它術語的可能性。使用這些術語僅僅是為了更方便地描述和解釋本實用新型的本質；把它們解釋成任何一種附加的限制都是與本實用新型精神相違背的。
