本實用新型涉及汽車空調器，特別是一種緊湊式24V電動掛壁安裝獨立車用空調器。

背景技術：

現有的汽車掛壁安裝空調器，尤其是汽車或者卡車用的掛壁安裝空調器，因?yàn)槠浣Y(jié)構設計的問題，往往有以下的不足：結構不緊湊，安裝占用較大的安裝空間，安裝不方便，產品成本較高，無法保證系統的干凈及冷媒的充注量等等，另外，現有的汽車掛壁安裝空調器不預帶制冷劑出廠。因此，有必要研發一種新的緊湊式24V電動掛壁安裝獨立車用空調器，以克服上述這些缺陷。

技術實現要素：

為了克服現有技術的不足，本實用新型的目的在于提供一種結構更緊湊、安裝占用的安裝空間更小、安裝更方便、產品成本更低的帶制冷劑出廠的緊湊式24V電動掛壁安裝獨立車用空調器。

本實用新型解決其技術問題所采用的技術方案是：一種緊湊式24V電動掛壁安裝獨立車用空調器，包括外殼，所述外殼的底部設有干燥過濾瓶和壓縮機，所述干燥過濾瓶和壓縮機并列設置，壓縮機連接有回氣管，回氣管連接氣管截止閥，干燥過濾瓶與出液管相連接，出液管設有液管截止閥，所述外殼的上部設有平行流冷凝器，平行流冷凝器占外殼內部二分之一以上的空間，平行流冷凝器的外部設置冷凝風機，所述冷凝風機的正面向上傾斜設置，平行流冷凝器與壓縮機的排氣管相連接，所述液管截止閥與平行流冷凝器的冷凝器出液管相連接。

進一步改進的，所述外殼的上部設置平行流冷凝器的部位向上傾斜設置。

優選的，所述回氣管設置在平行流冷凝器與并列設置的干燥過濾瓶和壓縮機之間，所述冷凝器出液管與壓縮機的排氣管均設置在外殼的側邊安裝間隙內。

本實用新型的有益效果是：由于所述干燥過濾瓶和壓縮機并列設置，且設置在外殼的底部，平行流冷凝器占外殼內部二分之一以上的空間，且設置在外殼的上部，因此，空調器內部的結構設置非常緊湊，縮小了整體體積；由于所述冷凝風機的正面向上傾斜設置，使出風向上傾斜吹出，遠離下方的干燥過濾瓶和壓縮機，所以有利于將平行流冷凝器及干燥過濾瓶和壓縮機設置得更緊湊。

附圖說明

下面結合附圖和實施方式對本實用新型作進一步說明。

圖1是本實用新型的內部結構主視示意圖。

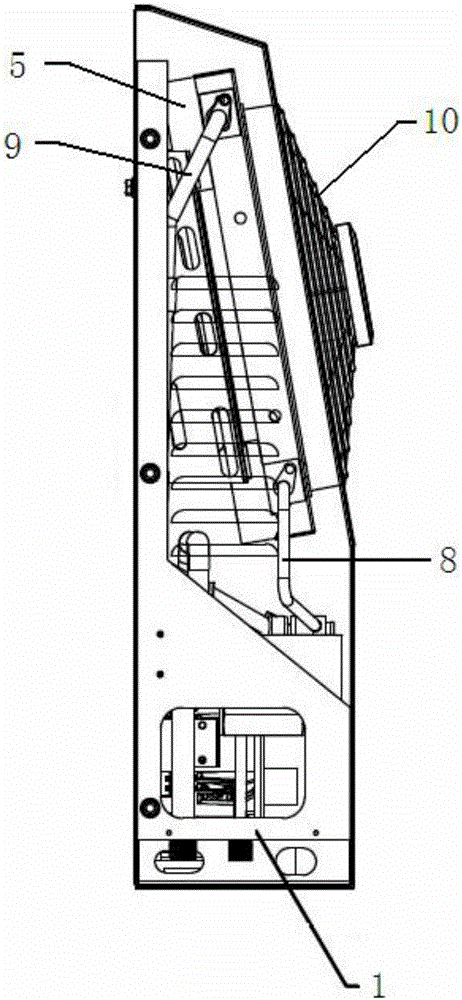

圖2是本實用新型的結構側視示意圖。

具體實施方式

參照?qǐng)D1-圖2，本實用新型一種緊湊式24V電動掛壁安裝獨立車用空調器，包括外殼1，所述外殼的底部設有干燥過濾瓶2和壓縮機3，所述干燥過濾瓶和壓縮機并列設置，壓縮機連接有回氣管4，回氣管連接氣管截止閥7，干燥過濾瓶與出液管8相連接，出液管設有液管截止閥6，所述外殼的上部設有平行流冷凝器5，平行流冷凝器占外殼內部二分之一以上的空間，平行流冷凝器的外部設置冷凝風機10，所述冷凝風機的正面向上傾斜設置，使出風向上傾斜吹出，遠離下方的干燥過濾瓶和壓縮機，有利于將平行流冷凝器及干燥過濾瓶和壓縮機設置得更緊湊，這樣，可以充分有效的利用外殼內的空間，空調器內部的結構設置非常緊湊，縮小了整體體積；平行流冷凝器與壓縮機的排氣管9相連接，所述干燥過濾瓶、液管截止閥與平行流冷凝器的冷凝器出液管8相連接。本實用新型設有截止閥，可預帶制冷劑出廠，在填充制冷劑后，出廠時先將截止閥截止，到使用時，再將截止閥打開。

進一步改進的方案，所述外殼的上部設置平行流冷凝器的部位向上傾斜設置，配合冷凝風機的正面向上傾斜設置，有利于出風向上傾斜吹出，遠離下方的干燥過濾瓶和壓縮機，便于整體結構的緊湊設置。優選的，所述回氣管設置在平行流冷凝器與并列設置的干燥過濾瓶和壓縮機之間，所述冷凝器出液管與壓縮機的排氣管均設置在外殼的側邊安裝間隙內，這樣，可以使內部結構部件之間設置更緊湊，充分利用外殼內的有限空間，使結構更緊湊，從而整體體積可以做得更小，安裝占用的安裝空間更小，安裝更方便，產品成本也更低。

此外，本實用新型并不局限于上述實施方式，只要其以基本相同的手段達到本實用新型的技術效果，都應屬于本實用新型的保護范圍。
