本實用新型涉及汽車內飾件技術領域，尤其涉及一種排擋桿裝飾框。

背景技術：

手動檔汽車的換檔手柄一般都有護套保護，而護套的上端與換檔手柄頭連接，下端通過裝飾框與車體連接。現有技術如圖1-圖2所示，現有技術的裝飾框包括邊框和外框，邊框套接在外框內，外框的內圈邊緣設有卡腳。但是，這種結構的換檔手柄護套的裝飾框具有以下的缺點：由于邊框套接在外框內，外框內圈邊緣的卡腳，因此，這種采用倒刺卡扣式的安裝方式存在安裝不便，拆卸時容易損壞的缺點，影響裝飾框的使用壽命，造成零件的報廢，浪費資源。

技術實現要素：

本實用新型的目的是克服現有技術存在安裝不便，拆卸時容易損壞的問題，本實用新型提供一種排擋桿裝飾框來解決上述問題。

本實用新型解決其技術問題所采用的技術方案是：一種排擋桿裝飾框，包括外框、底座和邊框；所述的外框與所述的底座相接觸的一面上設有若干安裝柱，所述的邊框朝向外框的一面內圈邊緣設有一圈凹槽，所述的底座的邊緣設有若干與所述安裝柱相對應的連接塊，所述的凹槽內設有若干與所述連接塊相對應的貫通缺口，所述的底座安裝于所述的邊框的內圈內且所述的連接塊容納于所述的貫通缺口中，所述的連接塊上設有通孔，所述的安裝柱內設有螺紋孔，所述的安裝柱與所述的連接塊通過螺釘連接。

進一步，具體的說，所述的安裝柱呈圓柱形，所述外框和所述的邊框 均呈方形。

為了排擋桿裝飾框結構更加穩定，所述的邊框的每一邊均具有2個所述的連接塊。

為了所述的安裝柱達到安裝要求，所述安裝柱的直徑小于所述的凹槽的寬度。

本實用新型的有益效果：本實用新型排擋桿裝飾框?qū)⒛＞吆喕档土酥圃斐杀荆瑑?yōu)化了生產工藝，容易安裝，方便拆卸，并且不易損壞零部件，降低了生產和維修時的零件報廢率，延長了裝飾框的使用壽命，節約資源。

附圖說明

下面結合附圖和具體實施方式對本實用新型作進一步詳細的說明。

圖1是本實用新型中現有技術改進之前外框的結構示意圖。

圖2是本實用新型中現有技術改進之前邊框的結構示意圖。

圖3是本實用新型中外框的結構示意圖。

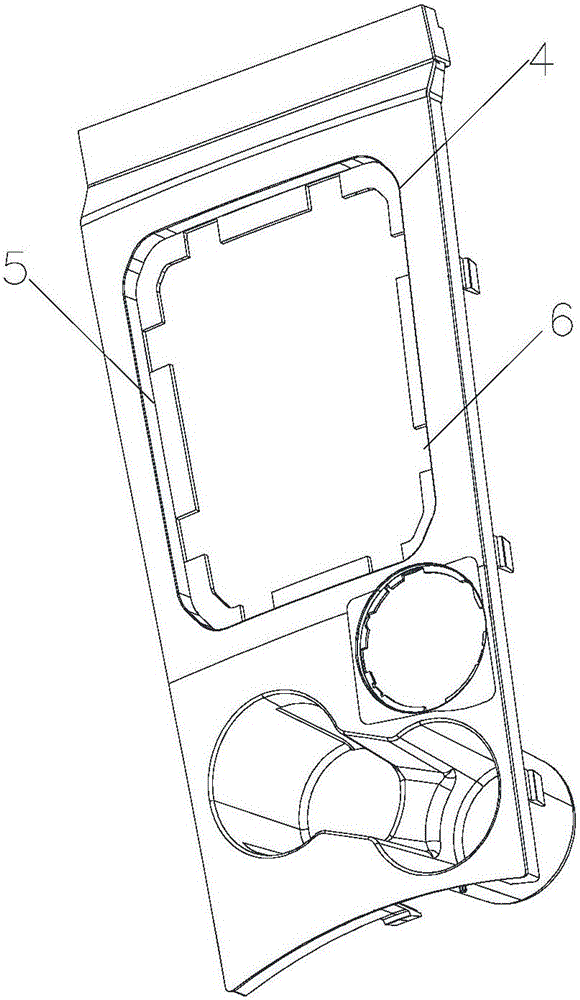

圖4是本實用新型中邊框的結構示意圖。

圖5是本實用新型中排擋桿裝飾框的結構示意圖。

其中，1、外框；2、卡腳；3、安裝柱；4、邊框；5、凹槽；6、貫通缺口；7、底座；8、連接塊；9、螺紋孔；10、通孔。

具體實施方式

下面結合附圖和具體實施方式對本實用新型作進一步詳細地說明。

如圖3-圖5所示，本實用新型排擋桿裝飾框結構示意圖可知包括外框1﹑底座7和邊框4；外框1與底座7相接觸的一面上設有若干安裝柱3，邊框4朝向外框的一面內圈邊緣設有一圈凹槽5，底座7的邊緣設有 若干與安裝柱3相對應的連接塊8，凹槽5內設有若干與連接塊8相對應的貫通缺口6，底座7安裝于邊框4的內圈內且連接塊8容納于貫通缺口6中，連接塊8上設有通孔10，安裝柱3內設有螺紋孔9，安裝柱3與連接塊8通過螺釘連接。

安裝柱3呈圓柱形，外框1和邊框4均呈方形，邊框4的每一邊均設有2個連接塊8，貫通缺口6數量為8個。

安裝柱3的直徑小于凹槽5的寬度。

螺釘為自攻螺釘。

安裝原理：邊框4的內圈邊緣設有凹槽5，凹槽5內設有8個貫通缺口6，底座7邊緣的連接塊8設置在相對應的貫通缺口6中，外框1上的安裝柱3均置入邊框4的凹槽5中，使得安裝柱3的螺紋孔9與連接塊上的通孔10相對應，在底座7的另一面，用自攻螺釘鎖緊。

應當理解，以上所描述的具體實施例僅用于解釋本實用新型，并不用于限定本實用新型。由本實用新型的精神所引伸出的顯而易見的變化或變動仍處于本實用新型的保護范圍之中。
