本實用新型涉及汽車用品技術領域，尤其是涉及一種車載導航儀的定位結構。

背景技術：

目前市面上的車載影音導航設備都采用整機一體式結構，主機 ( 包括機殼 )與安裝板和顯示屏作為整體安裝、出售，這樣就存在著許多弊端 ： 隨著車載影音導航設備的屏幕越來越大，大屏擋住了原車中導航儀的固定安裝空間，現有基本上是通過活動卡扣固定整機，由于整機的重量較大，因此造成可靠性及穩定性極低，易造成脫落等不良情況，嚴重時還會造成人身傷害；并且現在車載導航設備都是整機，模塊化通用化極低，隨著車型越來越多，對生產、批發和零售整個商業環節都造成了困擾，不便生產制造和營銷。

技術實現要素：

本實用新型的目的在于克服上述不足，提供一種模塊式安裝定位，強度牢靠的車載導航儀的定位結構。

為實現上述目的，本實用新型的技術解決方案是：一種車載導航儀的定位結構，包括依次排列連接的前面板、顯示屏、主板和后蓋，所述顯示屏和主板整體通過定位支架封裝在前面板上，所述前面板周邊設有若干個前定位卡槽，所述后蓋周邊設有與前定位卡槽對應的后定位卡扣，所述前面板的內端面上設有若干個定位螺孔和定位柱，所述定位支架上設有與定位螺孔對應的定位通孔，且設有與定位柱對應的定位槽。所述定位支架中部內端面設有定位凸臺，所述定位支架的外端面上設有兩個后定位螺孔，所述后蓋的內端面下方設有與后定位螺孔對應的后定位孔槽。

優選的，所述定位支架背部端面設有兩個掛鉤。

優選的，所述定位支架背部下方設有兩個凸塊，所述凸塊上設有通孔。

優選的，所述掛鉤兩邊均設有定位凸起筋條。

優選的，所述凸塊兩邊均設有卡條。

優選的，所述前面板周邊設有環形卡槽，所述環形卡槽上嵌套有環形裝飾卡條。

優選的，所述前面板內部還設有與主板安裝對應的定位卡柱。

通過采用上述的技術方案，本實用新型的有益效果是：在前面板和后蓋直接設有定位支架，其在前面板和后蓋緊密卡接的同時通過定位支架加強定位安裝，并實現主板與顯示屏整體封裝在前面板上，而且定位支架上的掛鉤和凸塊，可實現整體結構模塊式嵌套或掛接在汽車的內飾中控面板上，整體穩固式定位，方便拆裝維護檢修。

附圖說明

圖1為本實用新型的整體結構示意圖；

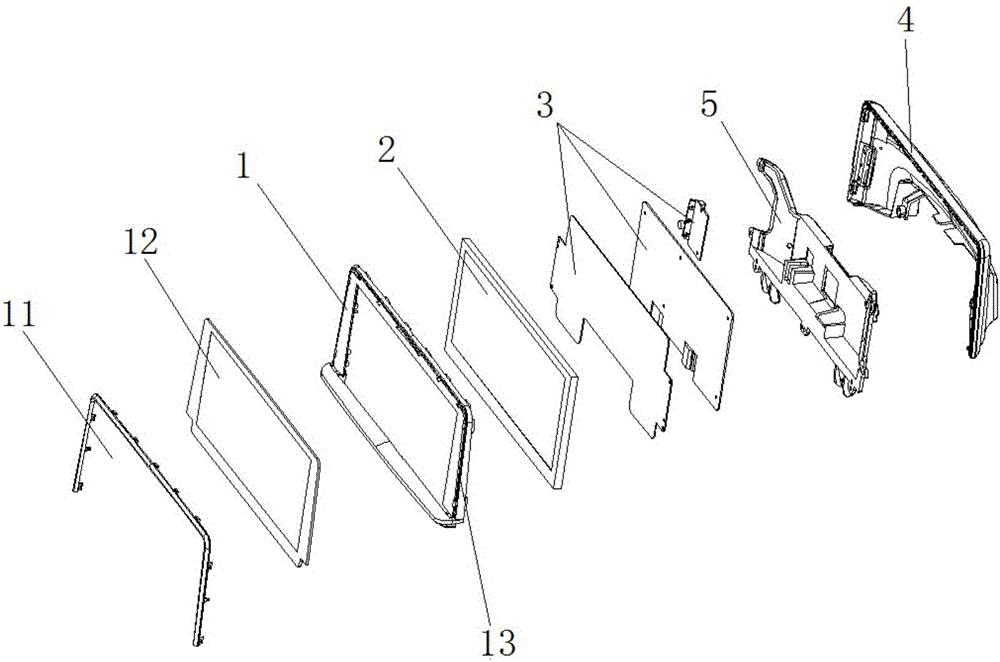

圖2為本實用新型的結構分解示意圖；

圖3為本實用新型的前面板的背部結構示意圖；

圖4為本實用新型的定位支架正面結構示意圖；

圖5為本實用新型的定位支架背面結構示意圖；

圖6為本實用新型的后蓋結構示意圖。

圖中標示：

1、前面板；2、顯示屏；3、主板；4、后蓋；5、定位支架；11、環形裝飾卡條；12、透明面板；13、環形卡槽；14、前定位卡槽；15、定位螺孔；16、定位卡柱；17、定位柱；41、后定位卡扣；42、后定位孔槽；51、定位通孔；52、后定位螺孔；53、掛鉤；54、凸塊；55、定位槽；56、定位凸臺。

具體實施方式

以下結合附圖和具體實施例來進一步說明本實用新型。

如圖1所示，一種車載導航儀的定位結構，包括依次排列連接的前面板1、顯示屏2、主板3和后蓋4。

如圖2所示，所述顯示屏2和主板3整體通過定位支架5封裝在前面板1上，所述前面板1周邊設有若干個前定位卡槽14，所述后蓋4周邊設有與前定位卡槽14對應的后定位卡扣41，實現前面板1和后蓋4的周邊相互卡接。在前面板1上還覆蓋有透明面板12，起到防護作用。另外在前面板1周邊設有環形卡槽13，所述環形卡槽13上嵌套有環形裝飾卡條11，整體具有輔助美觀效果。

如圖3，圖4，圖5所示。在前面板1的內端面上設有若干個定位螺孔15和定位柱17，在定位支架5上設有與定位螺孔15對應的定位通孔51，且設有與定位柱17對應的定位槽55。定位支架5首先通過定位槽55與定位柱17對應輔助定位，并通過螺絲穿過定位通孔51對應鎖緊在定位螺孔15上，實現定位支架5緊固安裝在前面板1上。另外在前面板1內部還設有與主板3安裝對應的定位卡柱16，從而方便主板3的安裝定位，并通過定位支架5中部內端面設有的定位凸臺56，輔助定位壓緊主板3，從而實現主板3的穩固安裝。

如圖5，圖6所示，在定位支架5的外端面上設有兩個后定位螺孔52，所述后蓋4的內端面下方設有與后定位螺孔52對應的后定位孔槽42，后蓋4通過螺釘穿過后定位孔槽42后輔助鎖固在定位支架5上，模塊式緊固，方便可靠。另外在定位支架5背部端面設有兩個掛鉤53。在掛鉤53兩邊均設有定位凸起筋條，方便整體定位掛靠在汽車的中控面板上。

其中在定位支架5背部下方還設有兩個凸塊54，所述凸塊54上設有通孔。在所述凸塊54兩邊均設有卡條，實現整體結構的卡接及定位鎖緊穩固安裝在中控面板內。

本實用新型整體結構通過在前面板1和后蓋4直接設有的定位支架5，其在前面板1和后蓋4緊密卡接的同時通過定位支架5加強定位安裝，并實現主板3與顯示屏2整體封裝在前面板1上，而且定位支架5上的掛鉤53和凸塊54，從而實現整體結構模塊式嵌套或掛接在汽車的內飾中控面板上，整體穩固式定位，方便拆裝維護檢修。

以上所述的，僅為本實用新型的一較佳實施例而已，不能限定本實用實施的范圍，凡是依本實用新型申請專利范圍所作的均等變化與裝飾，皆應仍屬于本實用新型涵蓋的范圍內。
