本發明涉及電動環衛車，尤其是一種環衛電動車電傳動匹配計算方法。

背景技術：

環衛車是用于城市市容整理、清潔的專用車輛，主要分為灑水車系列和垃圾車系列為主。目前，市場上絕大多數已柴油發動機控制，車輛在路上行駛時柴油燃燒所造成的尾氣排放，長期以往對環境的污染較大，不利于低碳環保。所以，電動環衛車便應運而生，電動車的開發主要考慮電動環衛車的電傳動系統中的牽引電機和主變流器的匹配，合適的牽引電機和主變流器的選擇有助于節省電能，并使環衛車滿足日常的行駛和作業要求。

技術實現要素：

本發明所要解決的技術問題是提供一種環衛電動車電傳動匹配計算方法，算法簡單，計算結果可靠。

為解決上述技術問題，本發明的技術方案是：一種環衛電動車電傳動匹配計算方法，環衛電動車電傳動系統包括儲能系統、主變流器、牽引電機、主減速器和差速器，在牽引工況時，儲能系統儲存的能量通過主變流器將直流電逆變后驅動牽引電機，再通過主減速器和差速器的傳動，驅動整車運行；在電制動工況時，牽引電機工作在發電機狀態，動能轉化為電能并通過主變流器回收至儲能系統；以16噸電動環衛車的電傳動系統進行匹配計算，其包括牽引電機參數計算和主變流器參數計算：牽引電機參數：

1、牽引電機特性計算

(1)起動扭矩計算

環衛車啟動牽引力不得小于33.64kn，計算起動轉矩：

其中，r為輪胎滾動半徑，取值為0.502m；ηt為齒輪傳動效率，取值0.98×0.98＝0.96；i為齒輪傳動比，取值為6.166；

(2)額定功率計算

環衛車滿載以90km/h在平直道上運行時阻力為4.22kn，則需要功率：

(3)最大轉速計算

按設計速度90km/h計算，牽引電機轉速值為：

其中，i為傳動比，d為輪胎滾動直徑；

2、電制動特性計算

(1)牽引電機電制動功率

電動環衛車以30km/h在6％的坡道上下滑力為6.43kn，整車時速為30km/h時，電制動需克服在6％的下坡道的下滑力，則制動功率不低于：

(2)牽引電機電制動轉矩

根據整車性能需求及電機經濟運行區，設定電制動曲線由恒功率制動區到恒轉矩制動區的轉折轉速為額定轉速1000r/min，電機恒功率區的制動功率為60kw，則電機電制動恒轉矩運行區的轉矩為573nm；

主變流器參數：

1、額定容量

根據牽引電機參數計算主變流器額定容量為：

pe為牽引電機額定功率，ηme為牽引電機額定效率，為牽引電機額定功率因數，

2、額定輸出電流

其中，ue為牽引電機額定電壓；

3、額定輸入功率

牽引變流器效率取0.98，則變流器額定輸入功率為：

4、電制動時最大容量

其中，pb為牽引電動機最大電制動功率，ηmb為最大電制動功率下電機效率，為最大電制動功率下電機功率因數；

作為改進，采用40km/h等速法測量其續航里程大于等于80km，試驗質量為為整備質量與附加質量之和，如果最大允許裝載質量大于360kg，附加質量為最大允許裝載質量的一半，根據估算，試驗質量取13t；假定在平直道路上以40km/h勻速行駛，需要電機提供功率：

續航里程為80km/h，儲能系統至少提供牽引系統能量：

作為改進，根據計算得到的參數選擇牽引電機，為充分發揮電機的牽引、電制動性能，對以上整車牽引、電制動性能參數計算進行修正：對于電機恒轉矩牽引階段，設定功率達到額定功率120kw時為轉折點，計算此時的電機轉速：

當轉速達到382r/min時電機的轉矩進入線性下降階段，此階段結束點對應電機的轉速為額定轉速1000r/min，電機轉速為1000r/min～3000r/min時為恒功率牽引階段，牽引功率為額定功率120kw，可得：

整車牽引特性：

0～11.7km/h，恒牽引力階段，牽引力為35.4kn；

11.7～30.7km/h，牽引力線性下降階段；

30.7～90km/h，恒功率階段，輪邊功率為115kw。

整車電制動特性：

90～30.7km/h，恒功率制動階段，整車輪邊制動功率57.6kw；

30.7～5km/h，恒電制動力階段，電制動力6.76kn；

5km/h～0，電制動力線性下降階段。

本發明與現有技術相比所帶來的有益效果是：

本發明的計算方法簡單，計算結果可靠，牽引電機與主變流器的匹配度好，能夠滿足電動環衛車日常行駛和操作，符合電動車的相關要求。

附圖說明

圖1為電動環衛車電傳動系統框圖。

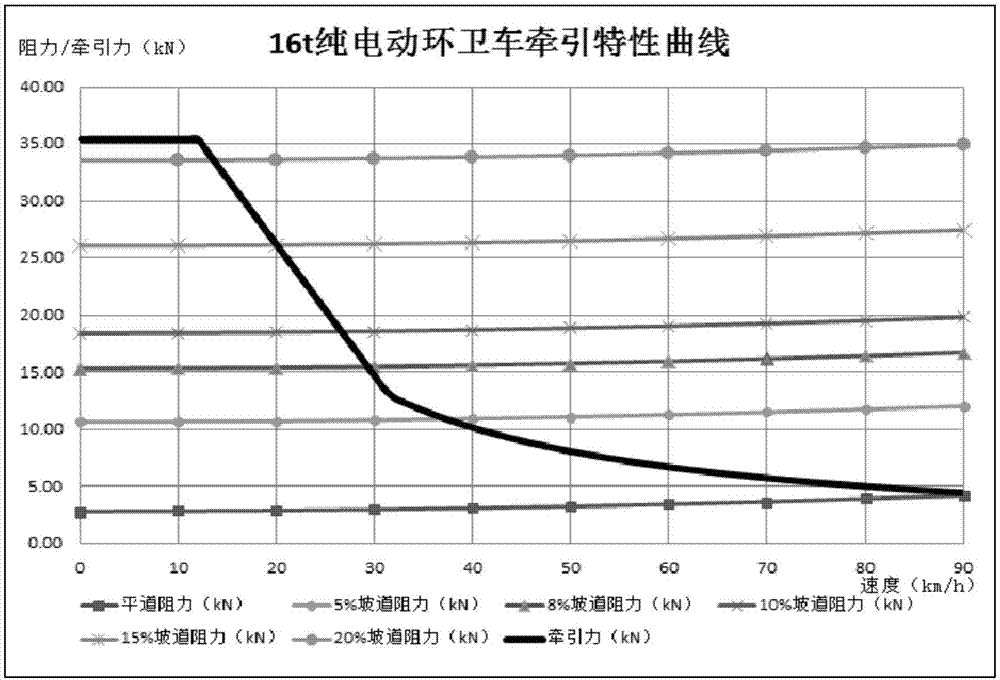

圖2為牽引特性曲線。

圖3為電制動特性曲線。

具體實施方式

一種環衛電動車電傳動匹配計算方法，如圖1所示，環衛電動車電傳動系統包括儲能系統、主變流器、牽引電機、主減速器和差速器，在牽引工況時，儲能系統儲存的能量通過主變流器將直流電逆變后驅動牽引電機，再通過主減速器和差速器的傳動，驅動整車運行；在電制動工況時，牽引電機工作在發電機狀態，動能轉化為電能并通過主變流器回收至儲能系統。以16噸電動環衛車的電傳動系統進行匹配計算，其包括牽引電機參數計算和主變流器參數計算：

一、牽引電機參數：

1、牽引電機特性計算

(1)起動扭矩計算

環衛車啟動牽引力不得小于33.64kn，計算起動轉矩：

其中，r為輪胎滾動半徑，取值為0.502m；ηt為齒輪傳動效率，取值0.98×0.98＝0.96；i為齒輪傳動比，取值為6.166；

(2)額定功率計算

環衛車滿載以90km/h在平直道上運行時阻力為4.22kn，則需要功率：

(3)最大轉速計算

按設計速度90km/h計算，牽引電機轉速值為：

其中，i為傳動比，d為輪胎滾動直徑；

2、電制動特性計算

(1)牽引電機電制動功率

電動環衛車以30km/h在6％的坡道上下滑力為6.43kn，整車時速為30km/h時，電制動需克服在6％的下坡道的下滑力，則制動功率不低于：

(2)牽引電機電制動轉矩

根據整車性能需求及電機經濟運行區，設定電制動曲線由恒功率制動區到恒轉矩制動區的轉折轉速為額定轉速1000r/min，電機恒功率區的制動功率為60kw，則電機電制動恒轉矩運行區的轉矩為573nm。

二、主變流器參數：

1、額定容量

根據牽引電機參數計算主變流器額定容量為：

pe為牽引電機額定功率，ηme為牽引電機額定效率，為牽引電機額定功率因數，

2、額定輸出電流

其中，ue為牽引電機額定電壓；

3、額定輸入功率

牽引變流器效率取0.98，則變流器額定輸入功率為：

4、電制動時最大容量

其中，pb為牽引電動機最大電制動功率，ηmb為最大電制動功率下電機效率，為最大電制動功率下電機功率因數；

三、電傳動部分能耗計算

采用40km/h等速法測量其續航里程大于等于80km，試驗質量為為整備質量與附加質量之和，如果最大允許裝載質量大于360kg，附加質量為最大允許裝載質量的一半，根據估算，試驗質量取13t；假定在平直道路上以40km/h勻速行駛，需要電機提供功率：

續航里程為80km/h，儲能系統至少提供牽引系統能量：

牽引電機的參數選擇：

根據計算得到的參數選擇牽引電機，為充分發揮電機的牽引、電制動性能，對以上整車牽引、電制動性能參數計算進行修正：對于電機恒轉矩牽引階段，設定功率達到額定功率120kw時為轉折點，計算此時的電機轉速：

當轉速達到382r/min時電機的轉矩進入線性下降階段，此階段結束點對應電機的轉速為額定轉速1000r/min，電機轉速為1000r/min～3000r/min時為恒功率牽引階段，牽引功率為額定功率120kw，可得：

如圖2所示，整車牽引特性：

0～11.7km/h，恒牽引力階段，牽引力為35.4kn；

11.7～30.7km/h，牽引力線性下降階段；

30.7～90km/h，恒功率階段，輪邊功率為115kw。

如圖3所示，整車電制動特性：

90～30.7km/h，恒功率制動階段，整車輪邊制動功率57.6kw；

30.7～5km/h，恒電制動力階段，電制動力6.76kn；

5km/h～0，電制動力線性下降階段。

主變流器中主要包括控制電路板、驅動電路板、igbt逆變器、薄膜電容以及結構設計方面的接線端子、冷卻水槽等。主變流器不僅具有整流和逆變的作用，還具有驅動控制電機的功能。主變流器通過can總線與整車控制器進行通訊，并根據整車控制器所發出的指令決定工作模式以及輸出電流，由輸出電流控制牽引電機轉矩。采用矢量控制和空間矢量脈寬調制技術，最大效率可達98％。

主變流器的參數選擇：
