本實用新型涉及一種商用車臥鋪總成。

背景技術：

如圖1和圖2所示，現有臥鋪總成是由金屬骨架1、木纖維板2、棕墊3和泡沫墊4組成，金屬骨架1位鋼骨架或鋁合金骨架，鋼骨架存在重量太重的缺點，鋁合金骨架成本太高，木纖維板2也存在重量大的缺點。

技術實現要素：

本實用新型的目的是為了解決上述問題，而提供一種商用車臥鋪總成。

本實用新型包括有臥鋪板、臥鋪框架、L型臥鋪框架連接板、鉸鏈，臥鋪板覆蓋在臥鋪框架上，臥鋪板與臥鋪框架之間通過第一拉鉚螺釘固定連接，臥鋪框架的四個角包覆L型臥鋪框架連接板，臥鋪框架與L型臥鋪框架連接板之間以膠粘接，臥鋪框架與L型臥鋪框架連接板之間以第一螺栓螺母連接，臥鋪框架的一個側邊固定有至少兩個鉸鏈。

所述的鉸鏈與臥鋪框架之間夾設有鉸鏈連接板，鉸鏈連接板的斷面呈L型，鉸鏈連接板與臥鋪框架之間以膠粘接，鉸鏈連接板與臥鋪框架之間以第二拉鉚螺釘固定連接，鉸鏈通過第二螺栓螺母與鉸鏈連接板連接。所述的臥鋪框架為聚氨酯連續玻纖拉擠型材，所述的臥鋪板為聚丙烯連續玻纖板材。

本實用新型的有益效果：

重量較輕，成本較低。相對于鋼骨架加木纖維板可減重40％左右，成本降低10％左右；相對于鋁合金骨架加木纖維板可減重10％左右，成本可減低40％左右。

附圖說明

圖1為現有臥鋪總成的立體示意圖。

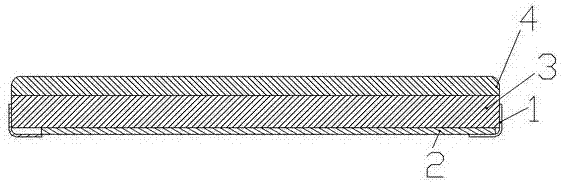

圖2為現有臥鋪總成的剖視圖。

圖3為本實用新型的立體示意圖。

圖4為本實用新型的俯視圖。

圖5為本實用新型的主視圖。

圖6為本實用新型的后視圖。

圖7為本實用新型的左視圖。

圖8為圖4中的A—A剖視圖。

圖9為圖4中的B—B剖視圖。

圖10為圖6中的C—C剖視圖。

圖11為圖6中的D—D剖視圖。

具體實施方式

請參閱圖3至圖11所示，本實用新型包括有臥鋪板5、臥鋪框架6、L型臥鋪框架連接板7、鉸鏈8，臥鋪板5覆蓋在臥鋪框架6上，臥鋪板5與臥鋪框架6之間通過第一拉鉚螺釘10固定連接，臥鋪框架6的四個角包覆L型臥鋪框架連接板7，臥鋪框架6與L型臥鋪框架連接板7之間以膠粘接，臥鋪框架6與L型臥鋪框架連接板7之間以第一螺栓螺母11連接；臥鋪框架6的一個側邊固定有至少兩個鉸鏈8。

所述的鉸鏈8與臥鋪框架6之間夾設有鉸鏈連接板9，鉸鏈連接板9的斷面呈L型，鉸鏈連接板9與臥鋪框架6之間以膠粘接，鉸鏈連接板9與臥鋪框架6之間以第二拉鉚螺釘12固定連接，鉸鏈8通過第二螺栓螺母13與鉸鏈連接板9連接。所述的臥鋪框架6為聚氨酯連續玻纖拉擠型材，所述的臥鋪板5為聚丙烯連續玻纖板材。
