本實用新型涉及新能源汽車技術領域，尤其是涉及一種供能系統及新能源汽車。

背景技術：

目前，隨著人們對于環境保護意識的提高，以電力作為動力源的電動汽車越來越普及，例如油電混合動力汽車和純電動汽車。純電動汽車無需使用燃油作為動力，因此對于環境無污染。純電動汽車中裝設有蓄電池，蓄電池為純電動汽車提供動力，當蓄電池中電力用完后，在充電樁處為蓄電池充電。由于在大部分城市中，充電樁的數量較少，以及充電時間較長，因此使得電動汽車的續航能力較差，制約了電動汽車的普及。

技術實現要素：

本實用新型的目的在于提供一種供能系統，以解決現有技術中存在的電動汽車?yán)m(xù)航能力較差的技術問題。

本實用新型提供的供能系統，包括：電能供應單元，以及分別與所述電能供應單元連接以為所述電能供應單元充電的風能單元、光能單元、慣能單元和剎車能單元；

所述電能供應單元包括電池組，電池組用于與汽車的電動機連接；所述風能單元包括風能發電機；所述光能單元包括光能發電板；所述慣能單元包括慣能發電機，所述慣能發電機與汽車的電動機主軸連接；所述剎車能單元包括剎車能發電機，所述剎車能發電機與汽車的后輪軸連接。

優選地，所述電池組包括第一電池組和第二電池組，所述第一電池組和所述第二電池組均分別與所述風能單元、所述光能單元、所述慣能單元和所述剎車能單元連接。

進一步地，所述光能發電板為膠體薄膜式太陽能發電板。

可選地，所述剎車能發電機包括驅動機構、定子和轉子，所述轉子用于與汽車的后輪轉動連接，所述定子用于套設于后輪軸上，所述定子與驅動機構連接，用于驅動所述定子向靠近或遠離所述轉子的方向運動。

優選地，所述剎車能發電機為永磁發電機，所述慣能發電機為無鐵多線圈發電機。

進一步地，還包括儲能裝置，所述風能單元、所述光能單元、所述慣能單元和所述剎車能單元均與所述儲能裝置連接，并通過所述儲能裝置為所述電能供應單元充電。

相對于現有技術，本實用新型所述的供能系統具有以下優勢：

本實用新型所述的供能系統應用于新能源汽車中，電能供應單元與新能源汽車的電動機相連，用于為電動機提供電能，以作為電動機的驅動力。

風能單元用于將風能轉化為電能并提供給電能供應單元；光能單元用于將光能轉化為電能并提供給電能供應單元；慣能單元與電動機主軸連接，電動機主軸與差速器連接，差速器分別與新能源汽車的兩個前輪連接，當電動機接收到剎車信號后，新能源汽車的兩個前輪在慣性作用下繼續轉動，從而通過差速器帶動電動機主軸轉動，慣能單元將剎車后電動機主軸運動的能量轉化為電能并提供給電能供應單元；剎車能單元用于將新能源汽車在執行剎車操作后，后輪軸在慣性作用下產生的繼續轉動的力轉化為電能并提供給電能供應單元。

也就是說，在本實用新型提供的功能系統應用于新能源汽車中的時候，新能源汽車使用電力作為驅動力，由電能供應單元為新能源汽車提供電力，而風能單元、光能單元、慣能單元和剎車能單元均可為電能供應單元提供電力，由于通過上述四個單元為電能供應單元補充電力，因此，在一次充電后，新能源汽車的續航能力得到有效提高。

本實用新型的另一目的在于提出一種新能源汽車，以解決現有技術中存在的電動汽車?yán)m(xù)航能力較差的技術問題。

為達到上述目的，本實用新型的技術方案是這樣實現的：

一種新能源汽車，包括車體，所述車體安裝有如上述技術方案所述的供能系統。

可選地，所述供能系統中的光能發電板貼覆于所述車體的電動機罩頂面，車身頂面，以及后備箱蓋頂面。

優選地，所述風能發電機安裝于所述車體的前部進風口處。

較佳地，所述剎車能發電機的數量為兩個，兩個所述剎車能發電機分別與所述車體的兩個后輪對應連接。

所述新能源汽車與上述供能系統相對于現有技術所具有的優勢相同，在此不再贅述。

附圖說明

為了更清楚地說明本實用新型具體實施方式或現有技術中的技術方案，下面將對具體實施方式或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖是本實用新型的一些實施方式，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

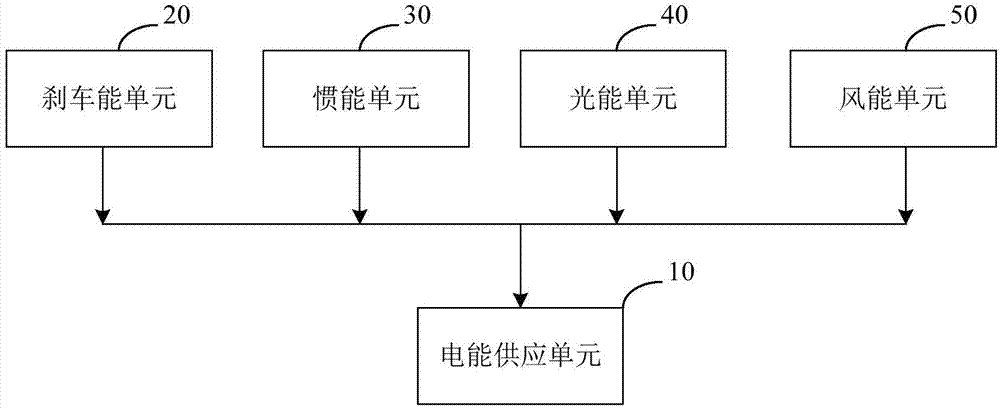

圖1為本實用新型實施例提供的供能系統的結構示意圖一；

圖2為本實用新型實施例提供的供能系統的結構示意圖二；

圖3為本實用新型實施例提供的新能源汽車的第一視角的結構示意圖；

圖4為本實用新型實施例提供的新能源汽車的第二視角的結構示意圖；

圖5為本實用新型實施例提供的新能源汽車的第三視角的結構示意圖。

圖中：10-電能供應單元；11-第一電池組；12-第二電池組；20-剎車能單元；30-慣能單元；40-光能單元；41-光能發電板；50-風能單元；60-儲能裝置；70-車體。

具體實施方式

下面將結合附圖對本實用新型的技術方案進行清楚、完整地描述，顯然，所描述的實施例是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

在本實用新型的描述中，需要說明的是，術語“中心”、“上”、“下”、“左”、“右”、“豎直”、“水平”、“內”、“外”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本實用新型和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型的限制。此外，術語“第一”、“第二”、“第三”僅用于描述目的，而不能理解為指示或暗示相對重要性。

在本實用新型的描述中，需要說明的是，除非另有明確的規定和限定，術語“安裝”、“相連”、“連接”應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或一體地連接；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通。對于本領域的普通技術人員而言，可以具體情況理解上述術語在本實用新型中的具體含義。

實施例一

如圖1和圖2所示，本實用新型實施例提供的供能系統包括：電能供應單元10、風能單元50、光能單元40、慣能單元30和剎車能單元20，本實施例提供的供能系統應用于新能源汽車中，電能供應單元10與新能源汽車的電動機相連，用于為電動機提供電能，以作為電動機的驅動力。

風能單元50用于將風能轉化為電能并提供給電能供應單元10；光能單元40用于將光能轉化為電能并提供給電能供應單元10；慣能單元30與電動機主軸連接，電動機主軸與差速器連接，差速器分別與新能源汽車的兩個前輪連接，當電動機接收到剎車信號后，新能源汽車的兩個前輪在慣性作用下繼續轉動，從而通過差速器帶動電動機主軸轉動，慣能單元30將剎車后電動機主軸運動的能量轉化為電能并提供給電能供應單元10；剎車能單元20用于將新能源汽車在執行剎車操作后，后輪軸在慣性作用下產生的繼續轉動的力轉化為電能并提供給電能供應單元10。

也就是說，在本實施例提供的功能系統應用于新能源汽車中的時候，新能源汽車使用電力作為驅動力，由電能供應單元10為新能源汽車提供電力，而風能單元50、光能單元40、慣能單元30和剎車能單元20均可為電能供應單元10提供電力，由于通過上述四個單元為電能供應單元10補充電力，因此，在一次充電后，電能供應單元10的續航能力得到有效提高。

具體地，電能供應單元10包括電池組；風能單元50包括風能發電機；光能單元40包括光能發電板41；慣能單元30包括慣能發電機，慣能發電機與汽車的電動機主軸連接；剎車能單元20包括剎車能發電機，剎車能發電機與汽車的后輪軸連接。

為了減輕供能系統的重量，優選地，光能發電板41為膠體薄膜式太陽能發電板。膠體薄膜式太陽能發電板柔軟且質輕，鋪設于汽車的表面，可與不同外形的車體表面更好地貼合，可覆蓋面積更為廣泛，從而可以吸取更多光能。

風能發電機包括扇葉，扇葉安裝于風能發電機的主軸上，在汽車向前行駛的過程中，車體前側氣體流動性最大，氣體流動產生風，因此車體前側為受風較大的區域，風吹動扇葉，使得扇葉帶動轉軸轉動，從而發電。

在本實施例的其中一種具體實施方式中，剎車能發電機包括驅動機構、定子和轉子，轉子用于與汽車的后輪轉動連接，定子用于套設于后輪軸上，定子與驅動機構連接，用于驅動定子向靠近或遠離轉子的方向運動。具體實施時，汽車的兩個后輪與后輪軸之間轉動連接，剎車能發電機的轉子與后輪固定連接，剎車能發電機的定子套裝于后輪軸上，與后輪軸轉動連接，且可相對后輪軸沿后輪軸的軸向移動。驅動機構與定子連接，用于使得定子相對后輪軸沿后輪軸的軸向移動，從而靠近或遠離轉子。當汽車正常行駛時，驅動機構驅動定子靠近轉子，與轉子接觸或卡合，從而使得轉子帶動定子轉動，此時剎車能發電機未發電。當汽車剎車時，驅動機構驅動定子遠離轉子，與轉子分離，此時，后輪在慣性的作用下繼續帶動轉子轉動，定子脫離轉子后轉速下降至停止轉動，轉子相對定子轉動時剎車能發電機發電。

在一種實施方式中，剎車能發電機采用永磁發電機。剎車能發電機中的轉子與定子通過離合器連接，轉子與后輪連接，定子與后輪軸連接。在汽車行駛過程中，轉子與定子之間無相對運動，剎車時，松開離合，定子不動，轉子繼續隨后輪轉動，從而產生電磁阻力，以進行發電。

在本實施例的一種具體實施方式中，慣能發電機采用無鐵芯多線圈發電機，將其中一個線圈與后輪相連，另一個線圈套設于后輪軸上，當汽車正常行駛時，兩個線圈均未通電，慣能發電機未處于發電狀態；當汽車剎車時，其中一個線圈通電產生磁場，另一個線圈處于磁場中，且兩個線圈產生相對轉動，從而發電。

為了進一步提高功能系統的續航能力，優選地，電池組包括第一電池組11和第二電池組12，第一電池組11和第二電池組12均分別與風能單元50、光能單元40、慣能單元30和剎車能單元20連接。在使用過程中，第一電池組11為汽車的電動機供電時，風能單元50、光能單元40、慣能單元30和剎車能單元20為第二電池組12充電；當?shù)谝浑姵亟M11的電量過少時，使用第二電池組12為電動機供電，使用風能單元50、光能單元40、慣能單元30和剎車能單元20為第二電池組12充電。如此交替使用第一電池組11和第二電池組12，從而可以進一步提高供能系統的續航能力。

在本實施例中，供能系統還包括儲能裝置60，風能單元50、光能單元40、慣能單元30和剎車能單元20均與儲能裝置60連接，并通過儲能裝置60為電能供應單元10充電。具體地，風能單元50、光能單元40、慣能單元30和剎車能單元20均與儲能裝置60連接，以為儲能裝置60充電，儲能裝置60與電能供應單元10連接，以為電能供應單元10充電。由于風能單元50、光能單元40、慣能單元30和剎車能單元20均為間歇性供電，并非一直連續供電，因此，使用儲能裝置60可以將風能單元50、光能單元40、慣能單元30和剎車能單元20發的電臨時儲存積累起來，當電能供應單元10虧電時，儲能單元將其儲存的電能連續供應給電能供應單元10，以補充電能供應單元10的電量。如此設計，可以減少電能供應單元10的充放電次數，從而延長電能供應單元10的壽命。

當電能供應單元10包括第一電池組11和第二電池組12時，儲能裝置60分別與第一電池組11和第二電池組12連接。

實施例二

如圖1-3所示，本實用新型實施例二提供一種新能源汽車，包括車體70，車體70安裝有如上述實施例一提供的供能系統。供能系統包括：電能供應單元10、風能單元50、光能單元40、慣能單元30和剎車能單元20，電能供應單元10包括電池組；風能單元50包括風能發電機；光能單元40包括光能發電板41；慣能單元30包括慣能發電機，慣能發電機與汽車的電動機主軸連接；剎車能單元20包括剎車能發電機，剎車能發電機與汽車的后輪軸連接。

如圖3-5所示，具體地，光能發電板41為膠體薄膜式太陽能發電板，光能發電板41貼覆于車體70的電動機罩頂面，車身頂面，以及后備箱蓋頂面。這幾處區域都易于接受光線照射，光線可以為陽光或者燈光。

進一步地，風能發電機安裝于車體70的前部進風口處。風能發電機包括扇葉，扇葉安裝于風能發電機的主軸上，在汽車向前行駛的過程中，車體70前側氣體流動性最大，氣體流動產生風，因此車體70前側為受風較大的區域，風吹動扇葉，使得扇葉帶動轉軸轉動，從而發電。

本實施例中，剎車能發電機為永磁發電機，剎車能發電機的數量為兩個，兩個剎車能發電機分別與車體70的兩個后輪對應連接。永磁發電機的定子主軸與新能源汽車的兩個后輪連接，替代了原本兩個后輪之間連接的后輪軸，兩個剎車能發電機的轉子分別對應與兩個后輪連接。

慣能發電機為無鐵芯多線圈發電機，安裝于車體70的后部，電動機的主軸向后延伸，并與無鐵芯多線圈發電機連接，電動機的主軸前端與差速器連接，差速器分別與兩個前輪連接。

本實施例中，新能源汽車還包括控制機構，控制機構分別與慣能單元30、剎車能單元20和儲能裝置60連接，在新能源汽車的剎車踏板上設置有檢測元件與控制機構連接。當檢測元件檢測到剎車踏板被踏下時，檢測元件傳遞信號給控制機構，控制機構控制慣能單元30和剎車能單元20啟動。

當功能系統包括儲能裝置60，電能供應單元10包括第一電池組11和第二電池組12時，在第一電池組11和第二電池組12分別設置有電量檢測元件，電量檢測元件與控制機構連接，控制機構與儲能裝置60連接。電量檢測元件檢測第一電池組11及第二電池組12的電量，并發送給控制機構，控制機構根據第一電池組11及第二電池組12內剩余的電量，判斷是否向第一電池組11或者第二電池組12供電。當?shù)谝浑姵亟M11與第二電池組12內的電量均較多，控制機構控制儲能裝置60不向第一電池組11及第二電池組12供電；當?shù)谝浑姵亟M11與第二電池組12內其中一個的電量較低，控制機構控制儲能裝置60向電量較低的電池組供電。

最后應說明的是：以上各實施例僅用以說明本實用新型的技術方案，而非對其限制；盡管參照前述各實施例對本實用新型進行了詳細的說明，本領域的普通技術人員應當理解：其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分或者全部技術特征進行等同替換；而這些修改或者替換，并不使相應技術方案的本質脫離本實用新型各實施例技術方案的范圍。
