本發明屬于動力電池控制領域，具體涉及一種動力電池的放電功率控制方法、系統及車輛。

背景技術：

1、動力電池作為電動汽車中的主要儲能元件，其低溫、低soc放電末端的動力性能及動力中斷等問題，一直是客戶的使用痛點。隨著電芯技術的發展，電芯單體容量增加，電芯的單體功率性能增加，在常溫及正常的soc使用區間內動力電池的放電功率大部分能夠滿足客戶的使用需求；但是在低溫、低soc時動力電池隨著溫度及soc的降低會出現放電功率低于電驅動需求能力的情況，當動力電池放電末端功率與動力電池能力不匹配時，容易導致功率波動及動力中斷，帶來用戶體驗不佳問題和安全風險問題。

2、目前，大部分電動汽車的可持續放電功率參數根據多個放電功率表控制，每個放電功率表對應不同持續時間的可用功率(比如10s放電功率表、30s放電功率表、60s放電功率表……等)，電動汽車按照10s放電功率表行駛過程中，當實際輸出功率對時間的積分滿足切表策略后，會切換成按照30s放電功率表行駛或者按照60s放電功率表行駛。在常溫、高soc的情況下這種切表策略不會影響車輛正常行駛；但是在低溫、低soc情況下，這種切表策略會連續多次觸發欠壓保護策略，從而導致功率受限制或動力中斷。原因在于：(1)動力電池的單體電壓在充放電過程中存在差異性，放電時最低單體電壓與最高單體電壓相差較大；(2)大功率放電時單體電壓被快速拉低至放電截止電壓，30s放電功率表或者60s放電功率表無法使用。

技術實現思路

1、本發明的目的是提供一種動力電池的放電功率控制方法、系統及車輛，以有效優化車輛在低溫、低soc情況下的車輛動力中斷問題。

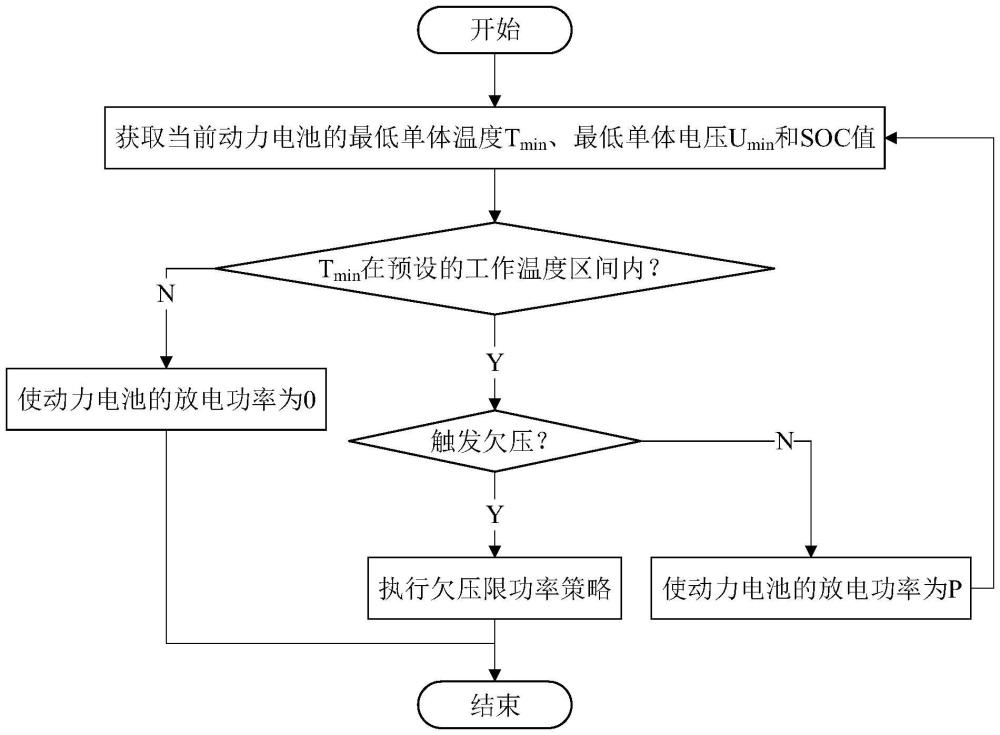

2、第一方面，本發明提供一種動力電池的放電功率控制方法，其包括：

3、獲取當前動力電池的最低單體溫度tmin、最低單體電壓umin和soc值。

4、若tmin未在預設的工作溫度區間內，則使動力電池的放電功率為0。

5、若tmin在預設的工作溫度區間內，且觸發欠壓，則執行欠壓限功率策略。

6、若tmin在預設的工作溫度區間內，且未觸發欠壓，則使動力電池的放電功率為p。

7、其中，p表示根據當前動力電池的最低單體溫度tmin、soc值查詢預設的放電功率表得到的放電功率，所述預設的放電功率表為通過標定獲得的一張動力電池的溫度(由最低單體溫度體現)、soc值與放電功率的對應關系表。

8、優選的，所述預設的放電功率表的標定方法包括：

9、第一步、在預設的工作溫度區間內等間隔選擇j個溫度點作為放電的起始溫度。其中，所述的j個溫度點中包含(預設的)工作溫度下限tth1和(預設的)工作溫度上限tth2。相當于預設的工作溫度區間為[tth1,tth2]。

10、第二步、對起始溫度為第i個溫度點、soc值為100％的動力電池進行放電，先執行多次變電流放電循環，再執行恒流放電，直至動力電池停止放電，記錄放電過程中動力電池的實時最低單體溫度t'min、實時最高單體溫度t'max、實時最低單體電壓u'min、實時放電電流if、實時電壓uall和實時soc值socall；其中，放電電流從i1開始線性增大，當增大至imax時或者u'min＜u'cut+uth時，再線性減小放電電流至i1為一次變電流放電循環；恒流放電的放電電流為i2，i依次取1至j的所有整數，i1表示第一預設電流，i2表示第二預設電流，i2＜i1，imax表示預設的最大許用電流，u'cut表示與t'min所屬的預設溫度區間對應的預設放電截止電壓，uth表示預設的電壓閾值。

11、第三步、在執行變電流放電循環過程中，若放電電流減小且動力電池的實時電壓uall出現回升(即uall增大)，則計算動力電池的放電功率pf，并將此時的t'min、socall與計算得到的pf對應，共同填入初版放電功率表中；在執行恒流放電過程中，計算動力電池的放電功率pf，并將此時的t'min、socall與計算得到的pf對應，共同填入初版放電功率表中。

12、第四步、先對初版放電功率表進行誤差修正，修正后得到第二版放電功率表，再對第二版放電功率表進行電池特性修正，修正后得到所述預設的放電功率表。

13、上述標定方法中先進行多次變電流放電循環，再進行恒流放電，并對計算的動力電池的放電功率pf進行誤差修正和電池特性修正，保證了放電功率的準確性，適用于車輛行駛中的各種工況。

14、優選的，所述第二步中，在執行變電流放電循環過程中，若放電電流減小至i1但動力電池的實時電壓uall仍未出現回升(由動力電池的放電能力減弱、soc剩余不多導致)，則將放電電流切換至i2，執行恒流放電。在動力電池放電初期以及中期(對應于soc足夠時)，以i1作為放電電流起點進行變電流放電，放電電流增大時，動力電池的實時電壓會減小，放電電流減小時，動力電池的實時電壓會出現回升；在動力電池放電末端(即低soc狀態)時，如果仍以i1作為放電電流起點進行變電流放電，放電電流增大時，動力電池的實時電壓會減小，放電電流減小時，動力電池的實時電壓仍然會繼續減小，不會出現回升；因此，需要減小放電電流至i2，并進行恒流放電。

15、優選的，所述第三步中，在執行變電流放電循環過程中，若放電電流減小且動力電池的實時電壓uall出現回升，則計算動力電池的放電功率pf，并將此時的t'min、socall與pf對應的方式為：

16、如果放電電流開始減小時umin＞u'cut+uth，則利用公式：pf＝u*imax，計算動力電池的放電功率pf，取放電電流等于imax時的t'min、socall與pf對應，u表示放電電流等于imax時動力電池的電壓。

17、如果放電電流開始減小時umin≤u'cut+uth，則將出現umin＝u'cut+uth之后的t秒內的最低放電功率(即t秒內各個計算時間點uall*if中的最小值)作為動力電池的放電功率pf，取該最低放電功率對應的t'min、socall與pf對應；其中，t表示預設時間，0.8≤t≤1.2。

18、優選的，所述第三步中，在放電電流切換至i2(即開始執行恒流放電)時，利用公式：pf＝uall*i2，計算動力電池的放電功率pf，取放電電流等于i2時的t'min、socall與pf對應；在執行恒流放電過程中，根據socall的大小選取計算點，利用公式：pf＝uall*if，計算動力電池的放電功率pf，取各個計算點的t'min、socall與pf對應。

19、上述第三步中，既在變電流放電、放電電流減小且動力電池的實時電壓出現回升過程中計算放電功率pf，也在恒流放電過程中計算放電功率pf，獲得的放電功率pf既滿足了車輛駕駛性及動力性的需求，也不會引起動力電池過放以及車輛動力中斷，適用于車輛行駛中的各種工況。

20、優選的，所述第四步中，對初版放電功率表進行誤差修正的方式為：

21、當a≥h時，如果tm、soca-b對應的放電功率記載在初版放電功率表中，則將初版放電功率表中tm、soca-b對應的放電功率填入tm、soca對應的放電功率格內；如果tm、soca-b對應的放電功率未記載在初版放電功率表中，則利用線性插值的方式計算tm、soca-b對應的放電功率，并將其(即計算得到的tm、soca-b對應的放電功率)填入初版放電功率表中tm、soca對應的放電功率格內。其中，tm表示初版放電功率表中的第m個溫度值，soca表示初版放電功率表中的第a個soc值，m依次取1至n的所有整數(m依次增大)，n表示初版放電功率表中溫度值的總個數，a依次取r至h的所有整數(a依次減小)，r表示初版放電功率表中soc值的總個數，socr＝100％，soc1＝0％，b表示預設的動力電池soc誤差閾值；若soc2+b等于初版放電功率表中的第w個soc值，或者soc2+b與初版放電功率表中的第w個soc值之間的差最小，或者soc2+b與初版放電功率表中的第w個soc值、第w+1個soc值之間的差相等，則h＝w。

22、當a＜h時，在tm、soch對應的放電功率與tm、soc1對應的放電功率(即0)之間進行線性插值，得到tm、soca對應的放電功率，并將其(即將線性插值得到的tm、soca對應的放電功率)填入初版放電功率表中tm、soca對應的放電功率格內；其中，a依次取h-1至2的所有整數(a依次減小)。

23、對上述初版放電功率表進行誤差修正，排除了電池soc誤差導致的放電功率誤差，提高了放電功率表中各個放電功率的準確性。

24、優選的，所述第四步中，對第二版放電功率表進行電池特性修正的方式為：

25、在第m個溫度值tm對應的r個soc值中，若tm、socv對應的放電功率大于tm、socv-1對應的放電功率，且大于tm、socv+1對應的放電功率，則將tm、socv-1對應的放電功率與tm、socv+1對應的放電功率的平均值填入第二版放電功率表中tm、socv對應的放電功率格內(即用該平均值替代原tm、socv對應的放電功率)。其中，v為整數且2≤v≤r-1。

26、在第p個soc值socp對應的n個溫度中，若td、socp對應的放電功率大于td-1、socp對應的放電功率，且大于td+1、socp對應的放電功率，則將td-1、socp對應的放電功率與td+1、socp對應的放電功率的平均值填入第二版放電功率表中td、socp對應的放電功率格內(即用該平均值替代原td、socp對應的放電功率)；其中，p依次取1至r的所有整數，d為整數且2≤d≤n-1。

27、對上述第二版放電功率表進行電池特性修正，排除了異常放電功率(即峰值功率)，提高了放電功率表中各個放電功率的準確性。

28、優選的，若滿足條件一至條件三中的任一條件，則表示動力電池停止放電。其中，條件一：放電過程中動力電池的實時soc值為0％；條件二：放電過程中動力電池的實時最低單體溫度t'min＜tth1，或者動力電池的實時最高單體溫度t'max＞tth2；條件三：放電過程中動力電池的實時最低單體電壓u'min≤u'cut。

29、優選的，若tmin在某個預設溫度區間內，且umin大于與該預設溫度區間對應的預設欠壓閾值，則判定未觸發欠壓。若tmin在某個預設溫度區間內，且umin小于或等于與該預設溫度區間對應的預設欠壓閾值，則判定觸發欠壓。

30、優選的，所述欠壓限功率策略為：

31、若tmin在某個預設溫度區間內，且umin大于與該預設溫度區間對應的預設放電截止電壓，且umin小于或等于與該預設溫度區間對應的預設欠壓閾值，則使動力電池的放電功率為a*p；其中，a表示預設欠壓限功率系數。

32、若tmin在某個預設溫度區間內，且umin小于或等于與該預設溫度區間對應的預設放電截止電壓，則使動力電池的放電功率為0。

33、第二方面，本發明提供一種動力電池的放電功率控制系統，其包括控制器，所述控制器被配置為執行上述動力電池的放電功率控制方法。

34、第三方面，本發明提供一種車輛，其包括上述動力電池的放電功率控制系統。

35、本發明與現有技術相比，具有如下效果：

36、(1)取消了多張放電功率表的切換策略，以一張放電功率表作為放電功率控制依據，在不影響車輛駕駛性及動力性的前提下，有效優化了車輛在低溫、低soc情況下的車輛動力中斷問題，降低了動力電池過放的風險，提升了行車安全性。

37、(2)以一張放電功率表作為放電功率控制依據，控制邏輯更簡單、響應速度更快，控制更精確。
